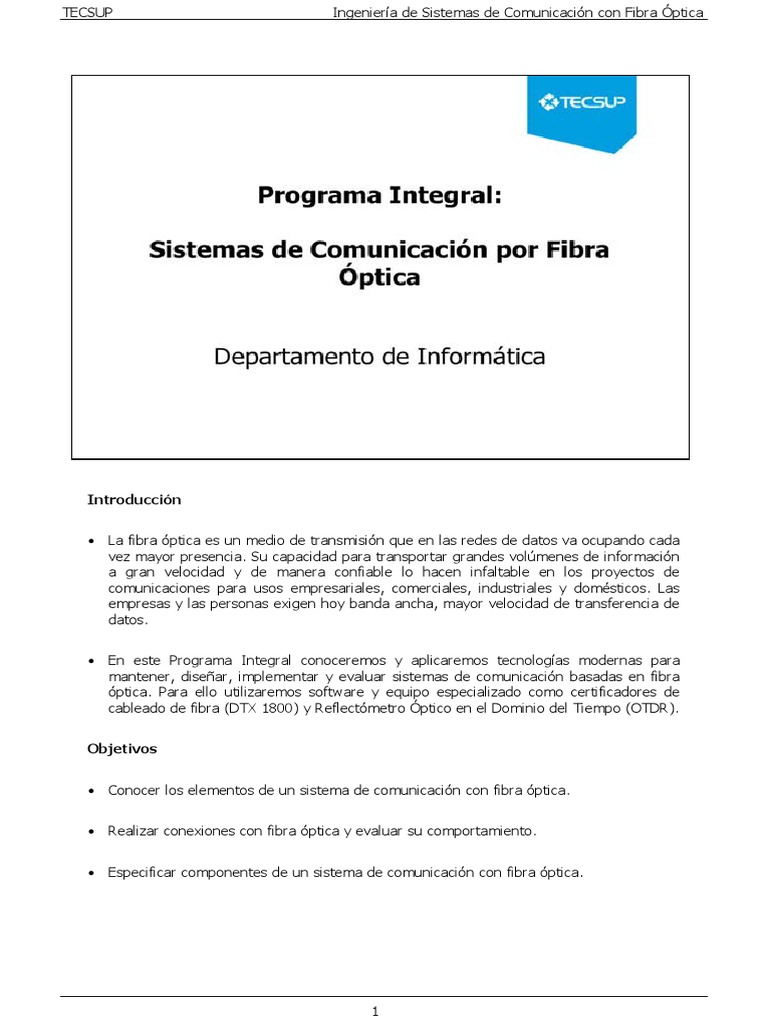

Introducción
• La fibra óptica es un medio de transmisión que en las redes de datos va ocupando cada
vez mayor presencia. Su capacidad para transportar grandes volúmenes de información
a gran velocidad y de manera confiable lo hacen infaltable en los proyectos de
comunicaciones para usos empresariales, comerciales, industriales y domésticos. Las
empresas y las personas exigen hoy banda ancha, mayor velocidad de transferencia de
datos.
Objetivos
1
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Evaluación:
• La evaluación del módulo incluye una evaluación teórica y práctica. La evaluación
teórica incluye dos exámenes escritos de los cuales se elimina uno de ellos. La
evaluación práctica incluye la evaluación de los laboratorios no eliminándose alguno.
Asistencia:
• El participante puede faltar como máximo a 1 sesión.
2
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Introducción
• Transmitir datos a distancia requiere de la aplicación de algunos principios matemáticos
y técnicos para que la información no sufra alteraciones significativas durante el
recorrido del emisor hasta el receptor. En este módulo diseñaremos redes ópticas
utilizando arquitecturas modernas y tomaremos en cuenta algunos modelos de
codificación y formatos de modulación así como a las distorsiones a la que se expone la
luz cuando viaja por el medio óptico.
Objetivos
• Conocer los formatos de modulación usados en redes ópticas.
• Identificar y analizar los parámetros que determinan la calidad de una transmisión
óptica.
• Diseñar redes y sistemas de comunicación con fibra óptica para 10G, 40G y 100G.
Unidades
1. Formatos de Modulación.
2. Amplificadores Ópticos.
3
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
4
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
5
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
6
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
7
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
8
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
9
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
10
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
11
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
p(t)=Apsen(wpt+θp)
12
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Es decir se va a utilizar una señal moduladora binaria y una señal portadora digital que
normalmente será una señal cuadrada. Este método de modulación también se conoce
como modulación en línea
13
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
14
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
15
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Una de las técnicas desarrolladas par poder establecer las comunicaciones a larga
distancia, ha sido la modulación analógica en donde el contenido de la información está
contenida en la amplitud de una portadora a esta técnica se le llama Modulación en
Amplitud o simplemente Modulación AM.
16
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
17
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Índice de modulación:
18
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
19
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Como vemos en la figura, la señal AM Convencional o DSB (Doble Banda Lateral) ocupa
el doble de ancho de banda que el ancho de banda de la señal mensaje.
• En este tipo de modulación (AM-DBLSP), suprimimos la portadora del AM convencional,
debido a que dicha componente consume la mayor parte de la potencia de transmisión,
lo cual reduce la eficiencia. Esta señal se obtiene de forma sencilla, multiplique la señal
mensaje m(t) por la señal portadora c(t), con esto obtenemos:
20
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Dominio de Frecuencia
• Debemos tomar en cuenta dos casos para la señal moduladora m(t) puede ser:
• Determinística.
• Una señal aleatoria, en otras palabras m(t) es una muestra de un proceso
estocástico M(t).
• Tomando la transformada de Fourier de la señal determinística m(t), obtenemos
el espectro M(f), luego aplicando T.F. y obtenemos el espectro de la señal AM-
DBLSP.
21
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
22
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
23
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Frecuencia instantánea
• Si una señal paso banda es representada por:
24
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Frecuencia Instantánea
• Por tanto las ecuaciones de fase denotan una relación entre los sistemas FM y PM, esto
se puede ilustrar en el siguiente esquema en bloques:
25
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Índice de Modulación
• El índice" de un sistema de modulación angular se define como:
26
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Donde:
27
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
28
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
29
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Este tipo de modulación se caracteriza porque la información está representada por una
señal digital y la portadora se representa por una señal senoidal.
30
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Tipo de modulación en la cual una señal digital binaria, es representada con variaciones
de amplitud, es decir un nivel v1(t) si la señal es cero y una señal v2(t) si la señal es
uno.
31
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Tipo de modulación en la cual una señal digital binaria, es representada con variaciones
de frecuencia, es decir una frecuencia f1 si la señal es cero y una frecuencia f2 si la
señal es uno. Por ejemplo, f1 y f2 pueden representar frecuencias relacionada, f1 = 1/2
f2.
32
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Tipo de modulación en la cual una señal digital binaria, es representada con variaciones
de fase, es decir una fase è1 si la señal es cero y una fase è2 si la señal es uno.
• Por ejemplo, è1 = 00 si la señal es cero y una fase è2 = 180 si la señal es uno
33
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Este tipo de modulación permite ahorrar ancho de banda pero es más compleja en
implementar, dentro de este tipo de modulaciones tenemos:
• 4ASK, 8ASK…
• 4PSK, 8PSK…
• 4FSK, 8FSK…
• Modulaciones que utilizan dos parámetros como amplitud y fase com 4QAM, 16QAM….
34
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
35
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
CONSTELACIONES
• En QAM, los tonos son representados como la sumatoria de dos señales que están en
fase ó fuera de fase con respecto a un reloj. Estas señales son llamadas I (en fase) y Q
(por cuadratura), pueden visualizarse en forma gráfica muy fácil.
36
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
CONSTELACIONES
37
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Modulación 4-QAM.
• La modulación 4-QAM contiene 4 valores binarios: 00, 01, 10, 11. Los cuales
corresponden a una determinada fase, el cambio de fase entre uno y otro es de 90°. La
siguiente figura corresponde a la constelación de la modulación 4-QAM
38
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Modulación 8-QAM
• Los datos para 8-QAM que están entrando se dividen en grupos de 3 bits: 000 hasta
111. La siguiente figura, muestra la constelación posible para el 8-QAM.
39
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Modulación 16-QAM.
Así como el 16-PSK, el 16-QAM es un sistema M-ario, en donde M= 16. Actúa sobre los
datos de entrada en grupos de cuatro (24 = 16). Como con el 8-QAM, tanto la fase y la
amplitud de la portadora transmisora son variados.
40
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Modulación 32-QAM.
• Una constelación para 32 QAM se muestra en la siguiente figura, que muestra los
estados de las esquinas perdidos que podrían usarse si deseáramos 36 QAM. Éstos
estados de las esquinas habrían representado las señales de niveles más altos y por
consiguiente requerido la potencia del transmisor más alta.
41
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
42
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• La función del Filtro es separar las dos señales que van por la línea de transmisión, la
señal de la voz (bajas frecuencias) y la de datos (altas frecuencias).
43
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• El ADSL necesita una pareja de módems para cada usuario; el que tiene el usuario en
su casa y el correspondiente en la central del operador.
• Para solucionar esto surgió el DSLAM (Digital Subscriber Line Access Multiplexer).
44
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• La red de acceso deja de ser el gran obstáculo que tenían las operadoras para el
desarrollo y oferta de nuevos servicios, inimaginables hasta hace pocos años.
• En la siguiente tabla podemos ver las distintas capacidades de transmisión que puede
ofrecer cualquier operador de ADSL.
45
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
ADSL filtra las señales por debajo de 4 Khz para los servicios de POTS y los superiores
son empleados para data.
46
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
ADSL, A = Asimétrico
Hasta 8 Mbps downstream y 640 KB upstream, en línea, 18,000 pies
RADSL, RA = Velocidad-adaptiva
Variante del ADSL, la velocidad de la transferencia se adapta a las condiciones de la
línea.
47
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
48
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
49
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
50
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
51
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Otra técnica muy diferente para la emisión de información representada en forma digital
es la transmisión banda base, es decir la emisión de información digital mediante pulsos
rectangulares generados con ciertas reglas de tal manera que su generación adecuada
permite viajar por el medio de transmisión.
• Entre las diferentes técnicas podemos digital, la codificación AMI, HDB-3, Manchester,
Etc.
52
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Cuando una secuencia de información binaria se transmita en banda base, es decir una
cadena de unos y ceros, será convertida en una señal digital que utilizará símbolos de la
forma de pulsos rectangulares que serán emitidos a través del canal, esto es lo que se
denomina codificación en banda base o codificación de línea.
• Componente continua debe ser cero, ya que la mayoría de los canales elimina esta
componente.
53
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Mostrado en la siguiente figura. Se denomina así porque durante todo el intervalo de bit
el pulso mantiene el mismo nivel de tensión sin volver a cero en ningún momento.
54
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• En este caso a mitad del intervalo de bit el pulso que representa el uno binario vuelve a
cero y se mantiene durante toda la segunda parte del intervalo. Tiene dos ventajas. Por
un lado disminuye el nivel de continua y por otro lado para largas secuencias de unos
aparecen flancos de subida y bajada que facilitan la recuperación del reloj.
55
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• En este caso los ceros binarios se representan con tensión cero y los unos mediante
impulsos positivos y negativos alternativamente que se mantienen durante todo el
tiempo de bit.
56
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Los ceros binarios se representan con tensión cero y los unos mediante impulsos
positivos y negativos alternativamente. Sin embargo, como muestra la figura, en este
caso si que hay retorno a cero y durante la segunda mitad del intervalo de bit se utiliza
tensión cero para representar un uno.
• Si la señal puede contener arbitrariamente largas secuencias de ceros se utiliza un
aleatorizador que limite estadísticamente el número de ceros consecutivos
57
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• El bit n+1-ésimo que sea cero se transmite como un 1 pero violando la secuencia que le
corresponde.
• La figura muestra este caso cuando n vale 3.
58
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Para codificar un bit 1 se envía una tensión alta durante la primera parte del intervalo y
una tensión baja durante la segunda. Para el bit 0 se envía un voltaje bajo durante la
primera parte y alto durante la segunda. Como en todos los bits existe transición a
mitad del intervalo se favorece la recuperación del reloj. Por otra parte se asegura la
eliminación de la componente de continua.
59
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• El bit 1 viene indicado por la ausencia de transición al inicio del intervalo y el bit cero
con la presencia de transición al inicio del intervalo.
60
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• A parte de las ventajas de unos códigos respecto a otros que se han ido señalando es
aconsejable ver la densidad espectral de potencia de los distintos códigos, lo que dará
una idea más precisa de la diferencia entre éstos.
61
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
62
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
63
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
Puerto de comunicaciones
• Como se sabe, por esta vía de comunicación solo se puede transmitir o recibir un solo
bit a la vez, por lo tanto nos interesa identificar cuales son los pines relacionados con
estas funciones.
64
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
• Pero lo que sí necesitamos, es dejar seteada la conexión entre algunas de estas líneas
para poder realmente transmitir o recibir datos, tal como se muestra en la siguientes
gráficos:
65
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
66
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
67
TECSUP Ingeniería de Sistemas de Comunicación con Fibra Óptica
68
