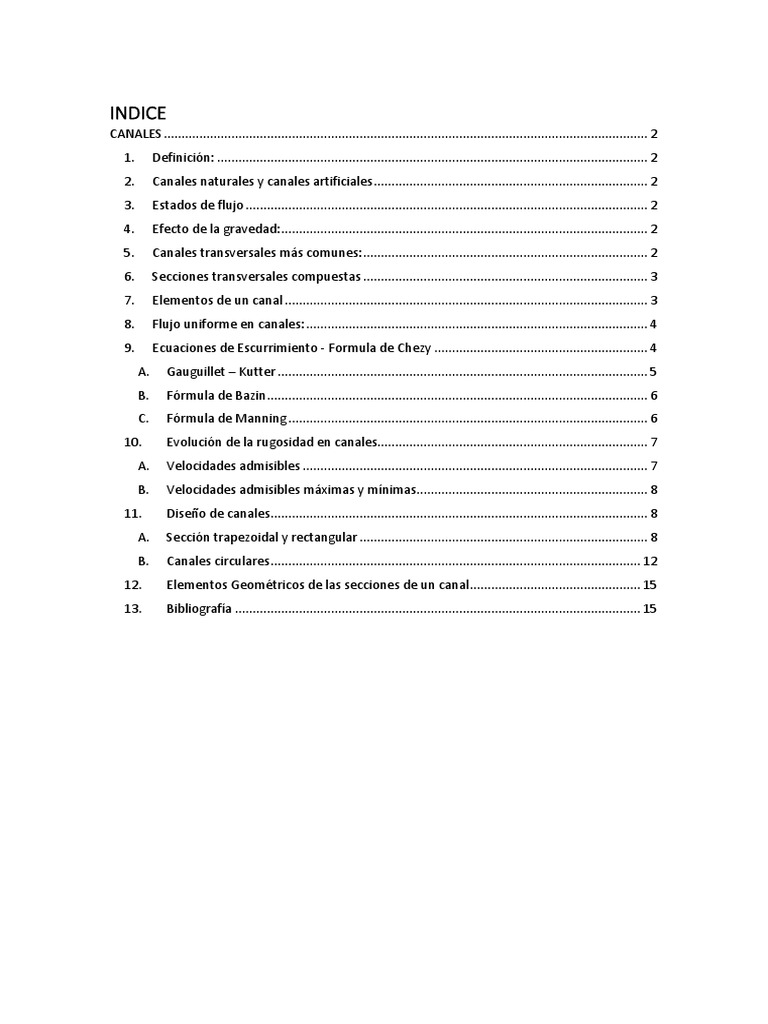

INDICE

CANALES ........................................................................................................................................ 2
1. Definición: ......................................................................................................................... 2
2. Canales naturales y canales artificiales ............................................................................. 2
3. Estados de flujo ................................................................................................................. 2
4. Efecto de la gravedad: ....................................................................................................... 2
5. Canales transversales más comunes: ................................................................................ 2
6. Secciones transversales compuestas ................................................................................ 3
7. Elementos de un canal ...................................................................................................... 3
8. Flujo uniforme en canales: ................................................................................................ 4
9. Ecuaciones de Escurrimiento - Formula de Chezy ............................................................ 4
A. Gauguillet – Kutter ........................................................................................................ 5
B. Fórmula de Bazin ........................................................................................................... 6
C. Fórmula de Manning ..................................................................................................... 6
10. Evolución de la rugosidad en canales............................................................................ 7
A. Velocidades admisibles ................................................................................................. 7
B. Velocidades admisibles máximas y mínimas................................................................. 8
11. Diseño de canales .......................................................................................................... 8
A. Sección trapezoidal y rectangular ................................................................................. 8
B. Canales circulares ........................................................................................................ 12
12. Elementos Geométricos de las secciones de un canal ................................................ 15
13. Bibliografía .................................................................................................................. 15
 CANALES
1. Definición:
Son canales los cauces de agua los cuales circulan debido a la acción de su propio peso
sin estar sometidos a más presión que la atmosférica, es decir la superficie libre del líquido
está en contacto con la atmósfera.
2. Canales naturales y canales artificiales
a) Canales naturales:
Aquellos en los que no interviene la mano del hombre, tales como los ríos y los
arroyos que son cursos de agua formado por el desplazamiento de agua hacia
niveles menores.
b) Canales Artificiales:
Aquellos donde interviene la mano del hombre y tendrá una sección transversal
que se les haya dado en tanto se mantenga la estabilidad de las paredes laterales y
el fondo.
3. Estados de flujo
El flujo puede ser laminar, turbulento o transicional según el efecto de la viscosidad en
relación con la inercia.
𝑉. 𝑅ℎ
𝑅𝑒 =
𝑣
Donde:
V: Velocidad
Rh: Radio hidráulico
v: Viscosidad
 Laminar: si Re <500
 Transicional: si 500<Re<1000
 Turbulento: si Re>1000
4. Efecto de la gravedad:
El efecto de la gravedad sobre el estado de flujo se representa por la relación entre las
fuerzas inerciales y las fuerzas gravitacionales. Esta relación está dada por el número de
Froude, definido como:
𝑉 𝐴
𝐹𝑟 = 𝐷=
√𝑔. 𝐷 𝑇

 Crítico: si Fr = 1
 Subcrítico: si Fr < 1
 Supercrítico: si Fr > 1
5. Canales transversales más comunes:
El estudio hidráulico se orienta en forma principal a los canales superficiales, las
secciones transversales pueden ser muy diversas pero por lo general se fija en aquellas
que presentan una mayor estabilidad que sea de fácil construcción y que su costo sea
menor la forma más utilizada son los siguientes:
 Trapezoidal
 Circular
 Rectangular
 Semicircular
6. Secciones transversales compuestas
Bajo criterios que fijara el ingeniero proyectista del canal también se elige otras formas
de secciones transversales para los canales.
7. Elementos de un canal
a) Área Hidráulica (A)
Es el área ocupada por el fluido en el canal y es normal al piso o fondo del mismo
b) Perímetro mojado (P)
Es la suma de las longitudes del polígono de las paredes que moja el fluido
c) Radio Hidráulico (R)
Es igual al área hidráulica dividido entre el perímetro mojado
d) Tirante del flujo (a) o (y)
Es la altura de la lámina del flujo que discurre sobre el canal
e) Ancho superficial superior (v) o (t)
Es el ancho superior que corresponde a la lámina del fluido que está en contacto
con la atmosfera, se le llama también espejo de agua
f) Pendiente del canal (s)
Es la inclinación que adopta un canal de acuerdo a la topografía del terreno; se
define también como la pendiente de la rasante o piso del canal.
g) Talud del canal (z)
Es la inclinación de las paredes de un canal
h) Fondo del canal (f)
Es el ancho del fondo de la sección transversal
i) Borde libre (F)
Es un elemento de seguridad del canal que evita que el agua se rebalse y ocasione
daños al terreno que soporta el propio canal.

Previendo estas situaciones el borde libre debe ser siempre según recomienda los
autores superior a los 30cm para los canales más pequeños y hasta 1.20m en
canales de hasta 85m3/s.

El U.S. Bureau de EE.UU. de América recomienda

𝐹 = (𝐻 − 𝑎) = √𝐶. 𝑎
 F = pie
c = cte (1.5 para un caudal de 20 pie3/s)
(2.5 para un caudal de 3000 pie3/s)
a = pie

8. Flujo uniforme en canales:

Entendemos por flujo uniforme en un canal aquel que además de una permanencia en el
régimen mantiene la igualdad de forma y área en todas las secciones transversales del
curso del agua, esto implica que la pendiente del canal debe de ser uniforme en todo su
recorrido y que la sección transversal se mantiene fija a los largo de él caudal serán
constante por lo que en todo momento el tirante también es constante.

𝑃1 𝑉12 𝑃2 𝑉22
+ 𝑧1 + 𝛼 = + 𝑧2 + 𝛼 + ℎ𝑓
𝑤 2𝑔 𝑤 2𝑔
α = Por ser mayormente turbulenta la circulación en canales
P1 y P2 = se asume que corresponden al fondo del canal, por tanto motivo resultan
iguales al tirante .a. a profundidad del agua, por lo tanto iguales

9. Ecuaciones de Escurrimiento - Formula de Chezy

Cuando el flujo ocurre en un canal abierto, el agua encuentra resistencia a medida que
fluye aguas abajo. Esta resistencia por lo general es contrarrestada por las componentes
de fuerza gravitacionales que actúan sobre el cuerpo de agua en la dirección del
movimiento. Un flujo uniforme se desarrollara si la resistencia se balancea con las fuerzas
gravitacionales. La magnitud de la resistencia, depende de la velocidad del flujo.
Formula de Chezy:

𝑽 = 𝑪√𝑹. 𝑺

Donde:
V = velocidad del agua m/s
C = constante de la fórmula de Chezy
R = Radio Hidráulico
S = Pendiente

Es la fórmula de mayor difusión sobre el cálculo y diseño de canales.

Constante de Chezy “C”

Su determinación a sido hecho experimentalmente por diferentes autores quienes

presentan fórmulas para hallar su valor.

A. Gauguillet – Kutter

0.00155 1
23 + +n
𝑪= S … … … 𝑆𝑖𝑠𝑡𝑒𝑚𝑎 𝑚é𝑡𝑟𝑖𝑐𝑜
0.00155 n
1 + (23 + )+
S √R

0.00281 1.811
41.65 + + n
𝑪= S … … … 𝑆𝑖𝑠𝑡𝑒𝑚𝑎 𝐼𝑛𝑔𝑙é𝑠
0.00281 n
1 + (41.65 + ) +
S √R

Donde:
S = Pendiente
R = Radio Hidráulico
n = coeficiente de Kutter

Fórmula simplificada de G – K

Cuando S es relativamente elevado

1
24.55 + 𝑛
𝐶=
𝑛
1 + 24.55 + ( )
√𝑅
 B. Fórmula de Bazin

87
𝐶= 𝑚 … … … 𝑆𝑖𝑠𝑡𝑒𝑚𝑎 𝑚é𝑡𝑟𝑖𝑐𝑜
1+
√𝑅

157.6
𝐶= 𝑚 … … … 𝑆𝑖𝑠𝑡𝑒𝑚𝑎 𝐼𝑛𝑔𝑙é𝑠
1+
√𝑅

m = coeficiente de rugosidad de Bazin

C. Fórmula de Manning
1
𝑅 ⁄6
𝐶= … … … 𝑆𝑖𝑠𝑡𝑒𝑚𝑎 𝑚é𝑡𝑟𝑖𝑐𝑜
𝑛
1⁄
1.486𝑅 6
𝐶= … … … 𝑆𝑖𝑠𝑡𝑒𝑚𝑎 𝐼𝑛𝑔𝑙é𝑠
𝑛

Reemplazando en la fórmula de Chezy:

1⁄ 1⁄ 1⁄
𝑅 6𝑅 2𝑆 2
𝑉=
𝑛
2⁄ 1⁄
𝑅 3𝑆 2
𝑉=
𝑛
Se ha investigado con criterio comparativo, los resultados de aplicar el coeficiente “n” de
Gauguillet - Kutter llamado también de Manning y simultáneamente el coeficiente “m”
de Bazin los resultados obtenidos para este ultimo no han sido tan satisfactorios, en
cambio demuestra un mayor ajuste a la realidad, el coeficiente “n” de Kutter o Manning.
10. Evolución de la rugosidad en canales
Al producirse el aumento en la rugosidad en un canal por efecto de crecimiento de plantas
o avenamiento, ocasionará una pérdida de su capacidad de transporte.
A. Velocidades admisibles
La velocidad del agua en los canales no debe de exceder de ciertos valores encima de los
cuales produzcan la erosión del fondo y de las paredes del canal o pongan en peligro las
estructuras que se encuentra a su paso. Del mismo modo la velocidad no debe ser tan
reducida que permita el crecimiento de plantas acuáticas o facilite el depósito de arena en
el curso del canal.
Velocidades admisibles para diversos materiales:
 B. Velocidades admisibles máximas y mínimas

a) Velocidades máximas

b) Velocidades mínimas
Evitan el depósito de arenas en el hecho de los canales y el crecimiento de plantas en el
cauce de los canales que dificultan la circulación del agua.
En general puede adoptarse una velocidad madia de Vm = 0.6 m/s - 0.91 m/s cuando el
porcentaje e limos presente en el canal es pequeño y una velocidad media no inferior a
Vm = 0.76 m/s; prevendrá el crecimiento de vegetación según (vente chow).
La velocidad máxima nunca debe ser mayor a 4.0 m/s, aconsejable de 2-3 m/s en canales
revestidos.
11. Diseño de canales
A. Sección trapezoidal y rectangular
La sección trapezoidal es una de las que más se usa en canales debido a la facilidad en su
construcción, sea en canales sin revestimiento donde es obligatorio como en los
revestidos.
A la sección rectangular se le puede considerar como una variante de aquella.
a) Relación de Fondo y el Tirante del Canal (m)
𝑓
𝑚= → 𝑓 = 𝑚. 𝑎
𝑎
Donde:
a = Tirante
 f = Fondo del Canal

b) Área (A)
𝐴 = 𝑎2 𝑚 + 𝑎2 𝑧 → 𝐴 = 𝑎2 (𝑚 + 𝑍)
c) Perímetro mojado (P)

𝑃 = 𝑚𝑎 + 2𝑎√1 + 𝑧 2 → 𝑃 = 𝑎(𝑚 + 2√1 + 𝑧 2 )

d) Radio hidráulico (R)

𝑨 𝑎(𝑚 + 𝑍)
𝑹= =
𝑷 (𝑚 + 2√1 + 𝑧 2 )

m = 1 sección rectangular
e) Pendiente (S)
De la fórmula de Manning
1 2⁄ 1⁄ 1 1⁄
𝑄= 𝑅 3𝑆 2. 𝐴 𝐾= 𝑆 2. 𝐴
𝑛 𝑛
1⁄
𝑄 = 𝐾𝑆 2

𝑄 2
𝑆=( )
𝐾
MÉTODO DEL TIRANTE NORMAL
En la solución del problema para la solución de canales a veces se presenta dificultades
para determinar algunas variables, los procesos de cálculo nos conduce a ecuaciones
implícitas, es decir aquellas variables que nuestro interés es indispensable. El motivo del
método es establecer un proceso que facilite las integraciones necesariamente para hallar
el tirante normal como es que se denomina a aquel correspondiente a las condiciones
dadas.

8⁄ 5⁄
1 3 (𝑚 + 𝑧) 3 𝑄𝑛
( ) 2⁄ = 1 8
𝑚 𝑆 ⁄2 𝑓 ⁄3
(𝑚 + 2√1 + 𝑧2) 3

Tirante
5⁄
(𝑚 + 𝑧) 3 𝑄𝑛
2⁄ = 1 8
(𝑚 + 2√1 + 𝑧2) 3 𝑆 ⁄2 𝑎 ⁄3

Fondo del canal

CANALES DE MÁXIMA EFICIENCIA HIDRÁULICA
Se llama así a aquellos canales que para la misma área permite pasar un máximo caudal
para conseguir una mayor capacidad de circulación, el radio hidráulico debe ser mayor
posible. Esta condición de máximo radio hidráulico, siendo el área igual, se conseguirá
siendo el perímetro mojado lo menor posible.
NOTA: Una canalización semicircular será la que posee mayor eficiencia hidráulica.

MÁXIMA EFICIENCIA HIDRÁULICA EN CANALES HIDRÁULICOS

𝑚 = 2 (√1 + 𝑧 2 − 𝑧)

RADIO MEDIO HIDRÁULICO EN CANALES DE MÁXIMA EFICIENCIA

HIDRÁULICA
a
R=
2
Esta relación significa que para cualquier canal de máxima eficiencia se sección
transversal Trapezoidal incluyendo a los de sección Transversal rectangular, el radio
medio hidráulico es igual a la mitad del tirante.
CANALES DE MÁXIMA EFICIENCIA HIDRÁULICA CON TALUDES EN
TERRENOS NATURALES
Los canales Trapezoidales son lo que presenta mejores condiciones para la construcción
en terreno natural los cuales todavía son usados en algunos canales menores.

CANALES CON MÍNIMA INFILTRACIÓN

Se deba examinar la condición de mínima infiltración para los canales construidos sobre
el suelo natural, además de la máxima Eficiencia Hidráulica tal condición pretende
encontrar las condiciones que debe cumplir un canal para que se produzca la menor
perdida de agua por infiltración. Dicha condición solo resulta aplicable a canales
Trapezoides que son los que mayor se pueden construir sin revestimiento.
Mínima infiltración

𝑚 = 4 (√1 + 𝑧 2 − 𝑧)

Máxima Eficiencia Hidráulica y Mínima Infiltración

𝑚 = 3 (√1 + 𝑧 2 − 𝑧)

CANALES CON PAREDES DE DISTINTA RUGOSIDAD

En algunas circunstancias en la misma sección transversal del canal se hacen uso de
distintos materiales por tanto tiene rugosidad diferentes; en esta situación los
investigadores han planteado que se debe utilizar un coeficiente de rugosidad de Kutter
equivalente para todo el perímetro mojado.
2⁄
3⁄ 3
∑𝑘𝑛=1 𝑛𝑖 2 𝑃𝑖
𝑛𝑡 = [ ]
𝑃𝑡

Rugosidad compuesta:
Un canal puede ser construido de modo que el fondo y las paredes tengan rugosidades
diferentes. En este caso habrá dos valores para el coeficiente de rugosidad. Uno para el
fondo y otra para las paredes. Se dice entonces que el canal es de rugosidad compuesta.

CANALES DE SECCIÓN COMPUESTA:

Son canales que por diversas circunstancias se tenga que proyectar sus secciones
transversales de varias Figuras simples, normalmente en este tipo de secciones
compuestas se persigue evitar que disminuya la velocidad del agua extensiblemente como
resultado de la disminución del radio hidráulico.
𝑄 = 𝑉. 𝐴
1 2⁄ 1⁄
𝑄= 𝑅 3𝑆 2. 𝐴
𝑛
1⁄ 1 1⁄
𝑄 = 𝐾𝑆 2 𝐾= 𝑆 2. 𝐴
𝑛
El QT es igual a la suma de los parciales:
𝑄𝑇 = 𝑄1 + 𝑄2 + 𝑄3
1⁄ 1⁄ 1⁄
𝑄𝑇 = 𝐾1 𝑆 2 + 𝐾2 𝑆 2 + 𝐾3 𝑆 2

1⁄
𝑄𝑇 = 𝑆 2 (𝐾1 + 𝐾2 + 𝐾3 )
𝑛
1⁄
𝑄𝑇 = 𝑆 2 ∑ 𝐾𝑖
𝐼=1
1⁄
𝑄𝑇 𝑆 2 ∑𝑛
𝐼=1 𝐾𝑖
𝑉𝑚 = =
𝐴𝑇 𝐴𝑇
Canales con sección compuesta y rugosidad:
La sección transversal de un canal puede componerse de distintas subsecciones, cada una
de ellas con distinta rugosidad que las demás.

A menudo se encuentra que los canales laterales son más rugosos que el canal principal,
luego la velocidad media en el canal principal es mayor que las velocidades medias en
los canales laterales. En este caso, la ecuación de Manning puede aplicarse por separado
a cada subsección. Luego pueden calcularse los caudales en las subsecciones. Por
consiguiente, el caudal total es igual a la suma de estos caudales parciales.
B. Canales circulares
Es un tipo de sección que es muy usada en redes de alcantarillado, conductos subterráneos
y túneles.
En un canal circular de diferencia de las tuberías es que en las tuberías el flujo se desplaza
por efecto de una presión y un canal circular por acción de la gravedad.
La altura del espejo de agua como se denomina en el ámbito técnico al nivel de la
superficie del agua con respecto al fondo del canal puede ser variable si es así también
variara el área de la sección transversal, el perímetro mojado y radio hidráulico los que
aumentará de valor al aumentar la altura.
ELEMENTOS GEOMÉTRICOS DE LA SECCIÓN CIRCULAR

D = Diámetro del Tubo

y = Tirante del agua
2𝑦
𝜃 = cos −1 (1 − )
𝐷

a) Perímetro Mojado:
𝑃 = 𝜃𝐷

b) Área:
𝐷2
𝐴= (2𝜃 − sin 2𝜃)
8
c) Radio Hidráulico:
𝐷(2𝜃 − sin 2𝜃)
𝑅=
8𝜃
d) Espejo de Agua:
𝑏 = 𝐷(sin 𝜃)
e) Velocidad:
2⁄
1 𝐷(2𝜃 − sin 2𝜃) 3
1⁄
𝑉= [ ] 𝑆 2
𝑛 8𝜃
f) Caudal:
8⁄ 5⁄ 1⁄
𝐷 3 (2𝜃 − sin 2𝜃) 3𝑆 2
𝑄= 2⁄
32𝑛𝜃 3

g) Altura a la que se produce la máxima velocidad:

 𝑌 = 0.8128𝐷
h) Altura a la que se produce el máximo
caudal:
𝑌 = 0.9382
MÉTODO DEL TIRANTE NORMAL PARA SOLUCIÓN DE PROBLEMAS DE
CANALES CIRCULARES
5⁄
(2𝜃 − sin 2𝜃) 3 𝑄𝑛
2⁄ = 1⁄ 8 ………………
(𝐼)
32𝜃 3 𝑆 2 𝐷 ⁄3

Pero se tienen que poner el ángulo θ en términos del tirante y del nivel del agua en la
canalización circular teniendo en cuenta que:
2𝑦
cos 𝜃 = 1 −
𝐷
2𝑦
𝜃 = cos −1 (1 − ) … … … … … … (𝐼𝐼)
𝐷
El método consiste en:
a) Hallara el valor numérico del segundo término de la ecuación (I).
b) Tanteo de valores de Tirante “y” para calcular θ el cual es reemplazado en el
primer término de la ecuación (I).
c) El valor encontrado en el primer termino con el tanteo de tirante y debe ser igual
al valor del 2do término de la ecuación (I).
d) Cuando ambos términos de la ecuación (I) sean iguales ese será el valor del
Tirante “y”.
12. Elementos Geométricos de las secciones de un canal

13. Bibliografía

 Sparrow Alamo, E. G. (2008). Hidráulica básica de canales .

 Vásquez Ramirez, L. (s.f.). Mecánica de fluidos II.
