SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV

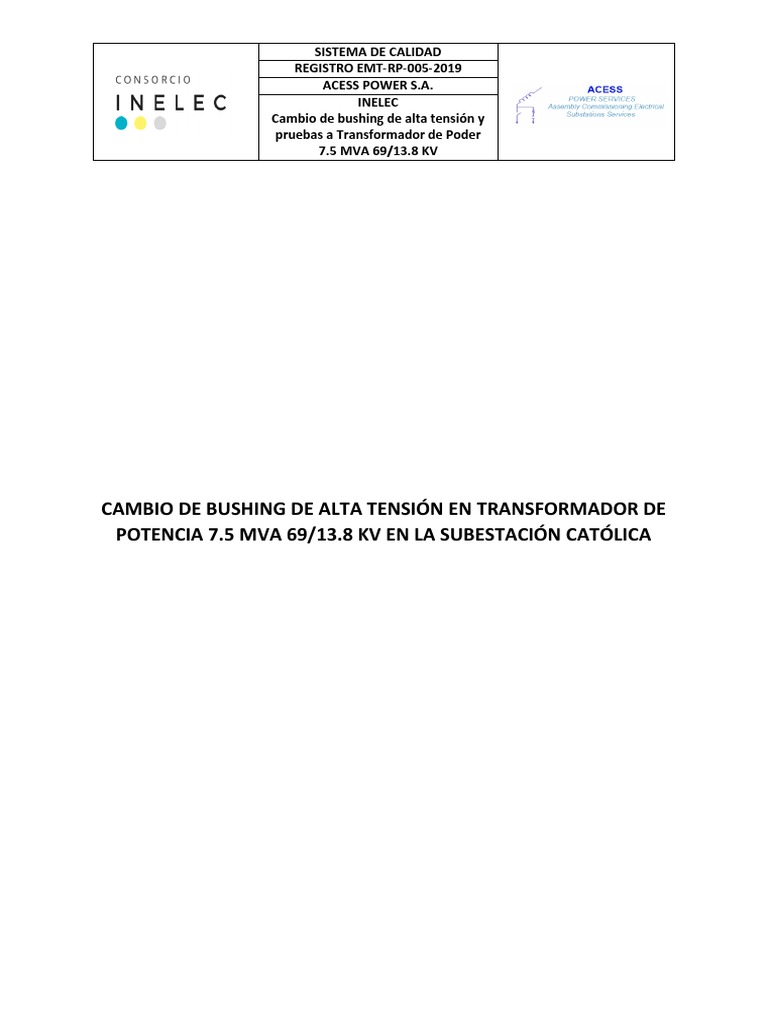

CAMBIO DE BUSHING DE ALTA TENSIÓN EN TRANSFORMADOR DE
POTENCIA 7.5 MVA 69/13.8 KV EN LA SUBESTACIÓN CATÓLICA
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
DESMONTAJE DE BUSHING EXISTENTE
Se realizó la extracción del aceite del transformador para bajar su nivel y de esta manera evitar
filtraciones de aceite.
Desmontaje de bushing de alta tensión
Se procedió a limpiar el espacio físico alrededor del bushing. Posteriormente se aflojaron los pernos
y con la ayuda de un brazo de grúa se desplazo el bushing hacia su contenedor.
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
Cambio de bushing existente
MONTAJE DE BUSHING NUEVO
Se iza y se limpia la base del bushing de esta forma es llevado hacia el terminal del transformador con
ayuda de la grúa. Confirmación de hermeticidad con nitrógeno a 2-3 psi, vacío en cámara pequeña.
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
Cambio de bushing nuevo
CAMBIO DE TAPÓN
Se realizó el cambio del tapón del perno en uno de los radiadores.
Tapón en radiador
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
TRATAMIENTO DE ACEITE DE TRANSFORMADOR DE POTENCIA 7.5
MVA DE LA SUBESTACIÓN DE LA UNIVERSIDAD CATÓLICA
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
1. EQUIPOS A UTILIZAR
- Máquina de tratamiento de aceite de 2000 Litros por hora MARCA BOC EDWARDS.
- Bomba de vacío
- Higrómetro.
- Botellas de nitrógeno
2. PROCESO DEL TRATAMIENTO DE ACEITE DEL TRANSFORMADOR
i. Se procedió con el calentamiento de la máquina de tratamiento de aceite BOC
EDWARDS.
ii. Con aceite dentro de la máquina, tenerlo recirculando con las condiciones de vacío y
temperatura a 60 grados centígrados.
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
1) Tratamiento de aceite por termovacío
i. Para comenzar con el proceso de tratamiento de aceite o recirculación dentro de la cuba,
se conectaron las mangueras de la máquina, la conexión de entrada de aceite de la
maquina a la válvula inferior de la cuba del transformador y la conexión de la salida de la
maquina a la válvula superior del transformador.
ii. Se abrieron la válvula inferior del transformador y válvula A de la máquina de termovacío,
hasta que el nivel del aceite en la maquina llegue al 60 % en la cámara de gasificación.
iii. Para la realización de pruebas de rigidez dieléctrica se deben tomar muestras de aceite al
comienzo del proceso y al final del tratamiento.
iv. Finalmente se colocó en modo recirculación a la máquina de termovacío y se cerraron las
válvulas del transformador.
v. Debido que en el proceso de tratamiento de termovacío absorbe nitrógeno durante el
proceso, se lo debía compensar durante el proceso, así como finalmente inyectar hasta
dejarlo en 3 psi.
SISTEMA DE CALIDAD
REGISTRO EMT-RP-005-2019
ACESS POWER S.A.
INELEC
Cambio de bushing de alta tensión y
pruebas a Transformador de Poder
7.5 MVA 69/13.8 KV
OBSERVACIONES:
Se registraron manchas alrededor de los pernos en la parte superior del transformador.
