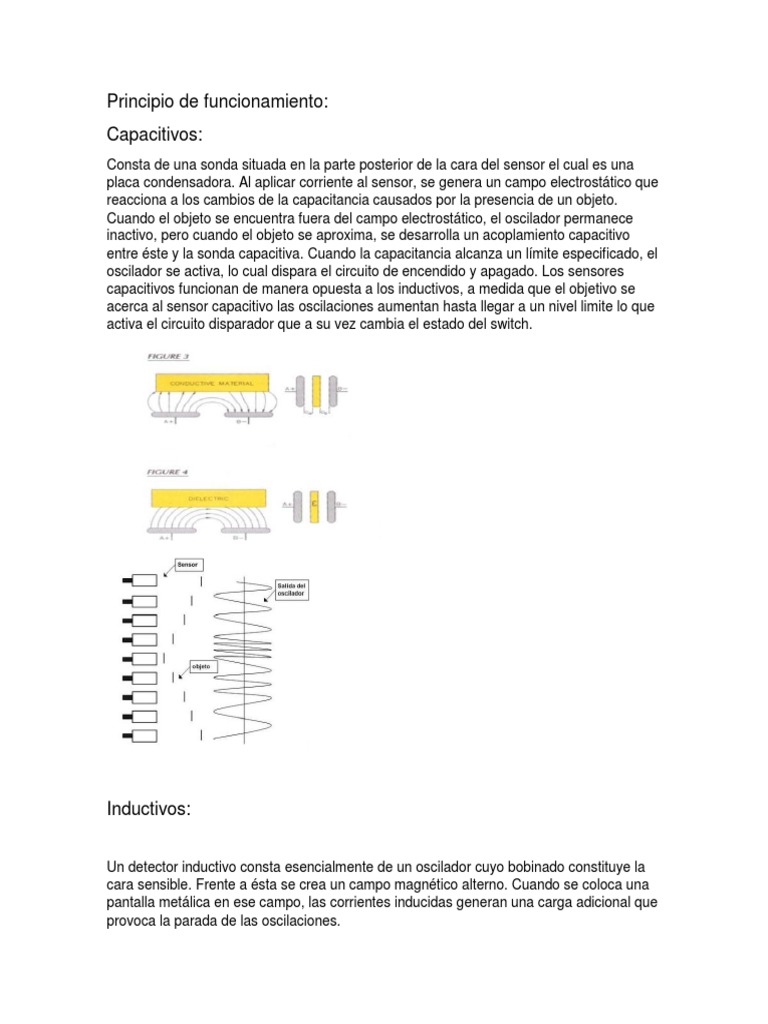

Principio de funcionamiento:

Capacitivos:
Consta de una sonda situada en la parte posterior de la cara del sensor el cual es una
placa condensadora. Al aplicar corriente al sensor, se genera un campo electrostático que
reacciona a los cambios de la capacitancia causados por la presencia de un objeto.
Cuando el objeto se encuentra fuera del campo electrostático, el oscilador permanece
inactivo, pero cuando el objeto se aproxima, se desarrolla un acoplamiento capacitivo
entre éste y la sonda capacitiva. Cuando la capacitancia alcanza un límite especificado, el
oscilador se activa, lo cual dispara el circuito de encendido y apagado. Los sensores
capacitivos funcionan de manera opuesta a los inductivos, a medida que el objetivo se
acerca al sensor capacitivo las oscilaciones aumentan hasta llegar a un nivel limite lo que
activa el circuito disparador que a su vez cambia el estado del switch.

Inductivos:

Un detector inductivo consta esencialmente de un oscilador cuyo bobinado constituye la

cara sensible. Frente a ésta se crea un campo magnético alterno. Cuando se coloca una
pantalla metálica en ese campo, las corrientes inducidas generan una carga adicional que
provoca la parada de las oscilaciones.
Después de la configuración según el modelo, se libera una señal de salida
correspondiente a un contacto de cierra NA, de apertura NC (2 hilos) o complementaria
NA+NC(3 hilos).
La función principal de este circuito es generar una señal senoidal, aunque también
funciona como un filtro de alta selectividad.
Cuando un objeto metálico entra al campo, las corrientes de Foucault circulan dentro de la
placa y estas generan a la vez un campo magnético opuesto al generado por el oscilador.
La disminución del campo magnético tiene el efecto de reducir la inductancia de la bobina,
cambiando levemente la frecuencia de las oscilaciones.

Modelos comunes de sensores inductivos.

Los sensores inductivos pueden dividirse según su construcción:

Blindaje:
Los sensores de proximidad contienen bobinas que se enrollan en núcleos de ferrita.
Estos pueden ser blindados o no blindados.
Los sensores no blindados usualmente tienen una mayor distancia de sensado que los
sensores blindados.
Los detectores empotrables en el metal (dibujo izquierdo) disponen de un blindaje que
evita la extensión lateral del campo. Su alcance nominal es inferior al de los detectores sin
blindaje, no empotrables en el metal (dibujo derecho).

Rangos y alcances:
Inductivos:
Muchas veces estos sensores varían su alcance según su diámetro y el material a
sensar.
Los alcances van entre 1mm y 10mm para los sensores inductivos.
La distancia de operación nominal es un valor teórico que no toma en cuenta muchos
factores como tolerancias de fabricación, temperatura de operación y voltaje de
alimentación. En muchas aplicaciones el sensor puede reconocer un objeto que está fuera
de la distancia de sensado. En otras aplicaciones el sensor no podría no reconocer el
objeto hasta que esté más cerca de la distancia de sensado.

Diámetro del sensor Alcance nominal

8 mm 1 mm

12 mm 2 mm

18 mm 5 mm

30 mm 10 mm
Cuando el material a ser sensado es diferente al hierro dulce, se deben aplicar los
siguientes factores de corrección

Capacitivos:
Los sensores capacitivos dependiendo del diámetro del sensor, puede alcanzar hasta los
60mm.

Conexionado:
Los sensores capacitivos e inductivos se conectan de la misma manera, dependiendo si
son NPN o PNP:

Sensores de 2 hilos:
Sensores de 3 hilos:

Sensores de 4 hilos:

Sensores de 5 hilos:

Los sensores de 5 hilos tienen en su estructura interna algo similar a un relay. Por esa
razon la conexión de la carga dependera completamente del circuito a utilizar.
