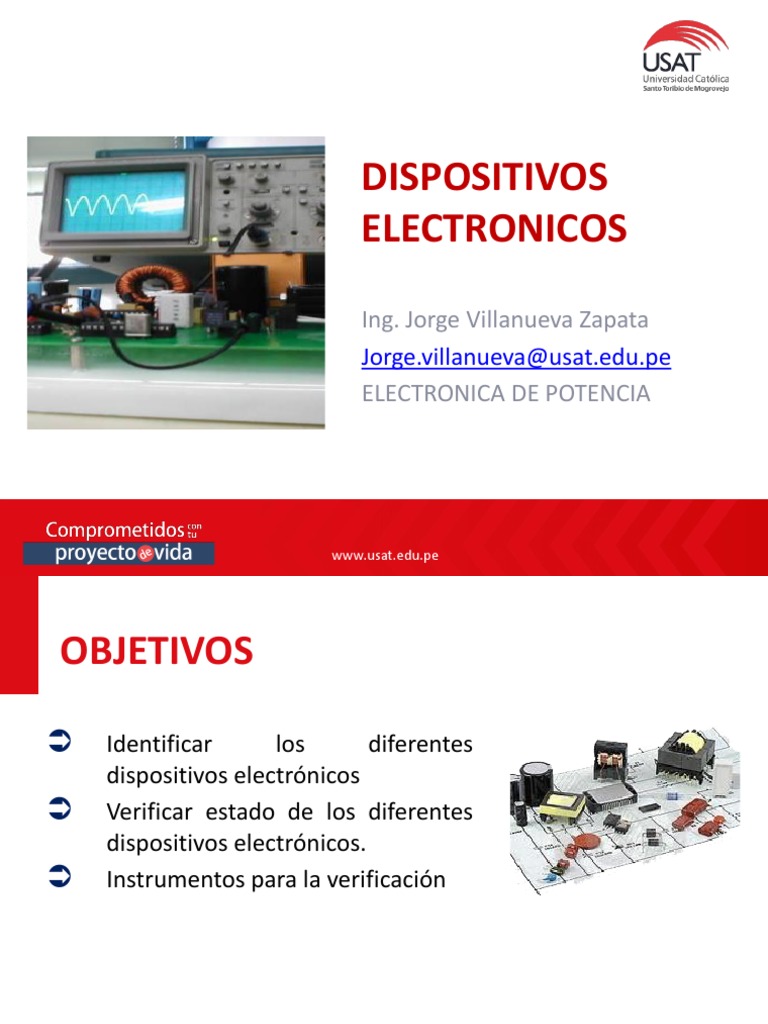

DISPOSITIVOS

ELECTRONICOS

Ing. Jorge Villanueva Zapata

Jorge.villanueva@usat.edu.pe
ELECTRONICA DE POTENCIA

www.usat.edu.pe
www.usat.edu.pe
 OBJETIVOS

 Identificar los diferentes

dispositivos electrónicos
 Verificar estado de los diferentes
dispositivos electrónicos.
 Instrumentos para la verificación

2 www.usat.edu.pe
 LISTA DE CONTENIDOS
RESISTENCIAS

CONDESADORES

DIODOS

TRANSISTORES

BOBINAS INDUCTORES

CIRCUITOS INTEGRADOS

3 www.usat.edu.pe
 RESISTENCIA

La resistencia es un componente que se opone al paso de la corriente.

Sistema Internacional de
Unidades es el ohmio
(Ω)
Símbolo general de la resistencia

www.usat.edu.pe
 TIPO DE RESISTENCIAS

FIJAS VARIABLES ESPECIALES

NTC
BOBINADAS POTENCIOMETRO TERMISTORES
PTC

PELICULA DE CARBÓN REOSTATO VARISTORES

PELICULA METALICA FOTORESISTORES

MAGNETORESISTORES

www.usat.edu.pe
 TIPO
TIPODE
DERESISTENCIAS
RESISTENCIAS

FIJAS
FIJAS VARIABLES
VARIABLES ESPECIALES
ESPECIALES

TERMISTORES

www.usat.edu.pe
TIPOS DE RESISTENCIAS

www.usat.edu.pe
www.usat.edu.pe
 TIPOS DE RESISTENCIAS

Resistencias Variables: Son las que presentan un valor óhmico que nosotros
podemos variar modificando la posición de un contacto deslizante.
Potenciómetro, reóstato

Símbolo
Reóstato

Potenciómetro

www.usat.edu.pe
 TIPOS DE RESISTENCIAS

Resistencias Especiales: Son las que varían su valor óhmico en función de

la estimulación que reciben de un factor externo (luz, temperatura...)

Termistores Símbolo
Un termistor es un sensor resistivo de temperatura. Su
funcionamiento se basa en la variación de la resistividad que
presenta un semiconductor con la temperatura.Existen dos tipos
de termistor:

NTC (Negative Temperature Coefficient) – coeficiente de

temperatura negativo

PTC (Positive Temperature Coefficient) – coeficiente de

temperatura positivo

NTC disminuye su valor óhmico al aumentar la

temperatura, en las resistencias PTC aumenta su valor
óhmico al aumentar la temperatura.

www.usat.edu.pe
 TIPOS DE RESISTENCIAS

Resistencias Especiales:
Varistores, VDR (Voltage Depended Resitor): Son resistencias cuyo valor
óhmico depende con la tensión. Mientras mayor es la tensión aplicada en sus
extremos, menor es el valor de la resistencia del componente.

Símbolo

www.usat.edu.pe
 TIPOS DE RESISTENCIAS

Resistencias Especiales:

Fotoresistores
LDR (Light Depended Resistor): El valor óhmico del componente disminuye al
aumentar la intensidad de luz que incide sobre el componente.

Símbolo

www.usat.edu.pe
CODIGO DE COLORES PARA RESISTENCIAS

www.usat.edu.pe
EJEMPLOS DEL USO DE CODIGO DE COLORES DE RESIS

www.usat.edu.pe
www.usat.edu.pe
MEDICION DE RESISTENCIAS

www.usat.edu.pe
 CONDENSADORES

Un condensador es un dispositivo eléctrico que permite acumular cargas eléctricas.

Se denomina Capacidad C a la relación entre la carga Q almacenada por el
condensador y la tensión V a la que está conectado.

- C capacidad del condensador (F)

- S superficie de las armaduras (m2)
- d distancia entre armaduras (m)
- er permitividad relativa (cte. dieléctrica): 1 para el vacío y aprox. para el aire
- eo permitividad absoluta = 1/36·p·109 (F/m)
www.usat.edu.pe
SIMBOLOS Y UNIDADES

www.usat.edu.pe
 TIPOS DE CONDENSADORES

1.ELECTROLÍTICOS

2. ELECTROLÍTICOS DE
TÁNTALO O DE GOTA

3. POLIESTER METALIZADO ENCAPSULADO

(MKP)

4. POLIÉSTER

5. POLIÉSTER TUBULAR

6. CERÁMICO "DE LENTEJA"

O "DE DISCO

7. CERÁMICO "DE TUBO".

www.usat.edu.pe
 CONCLUSIONES

• Se aprendió a Identificar los diferentes dispositivos

electrónicos
• Se aprendió a verificar estado de los diferentes dispositivos
electrónicos.
• Se aprendió a usar Instrumentos para la verificación

20 www.usat.edu.pe
 RFERENCIAS
• Rodríguez P. , (2001). Componentes electrónicos. librería y
editorial ALSINA, Buenos Aires, 2001.
