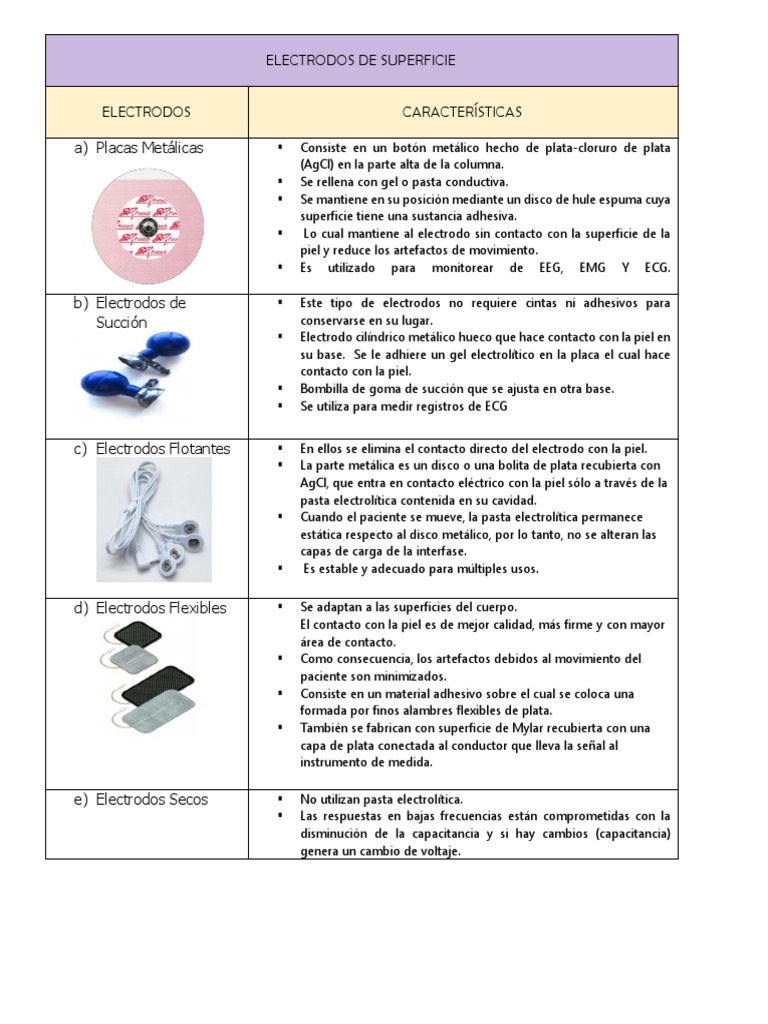

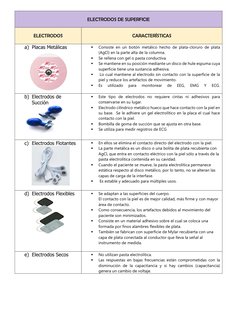

ELECTRODOS DE SUPERFICIE
ELECTRODOS CARACTERÍSTICAS
a) Placas Metálicas Consiste en un botón metálico hecho de plata-cloruro de plata
(AgCl) en la parte alta de la columna.
Se rellena con gel o pasta conductiva.
Se mantiene en su posición mediante un disco de hule espuma cuya
superficie tiene una sustancia adhesiva.
Lo cual mantiene al electrodo sin contacto con la superficie de la
piel y reduce los artefactos de movimiento.
Es utilizado para monitorear de EEG, EMG Y ECG.
b) Electrodos de Este tipo de electrodos no requiere cintas ni adhesivos para
Succión conservarse en su lugar.
Electrodo cilíndrico metálico hueco que hace contacto con la piel en
su base. Se le adhiere un gel electrolítico en la placa el cual hace
contacto con la piel.
Bombilla de goma de succión que se ajusta en otra base.
Se utiliza para medir registros de ECG
c) Electrodos Flotantes En ellos se elimina el contacto directo del electrodo con la piel.
La parte metálica es un disco o una bolita de plata recubierta con
AgCl, que entra en contacto eléctrico con la piel sólo a través de la
pasta electrolítica contenida en su cavidad.
Cuando el paciente se mueve, la pasta electrolítica permanece
estática respecto al disco metálico, por lo tanto, no se alteran las
capas de carga de la interfase.
Es estable y adecuado para múltiples usos.
d) Electrodos Flexibles Se adaptan a las superficies del cuerpo.
El contacto con la piel es de mejor calidad, más firme y con mayor
área de contacto.
Como consecuencia, los artefactos debidos al movimiento del
paciente son minimizados.
Consiste en un material adhesivo sobre el cual se coloca una
formada por finos alambres flexibles de plata.
También se fabrican con superficie de Mylar recubierta con una
capa de plata conectada al conductor que lleva la señal al
instrumento de medida.
e) Electrodos Secos No utilizan pasta electrolítica.
Las respuestas en bajas frecuencias están comprometidas con la
disminución de la capacitancia y si hay cambios (capacitancia)
genera un cambio de voltaje.

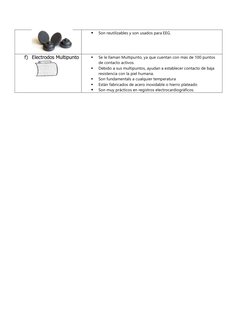

Son reutilizables y son usados para EEG.
f) Electrodos Multipunto Se le llaman Multipunto, ya que cuentan con más de 100 puntos
de contacto activos.
Debido a sus multipuntos, ayudan a establecer contacto de baja
resistencia con la piel humana.
Son fundamentals a cualquier temperatura
Están fabricados de acero inoxidable o hierro plateado
Son muy prácticos en registros electrocardiográficos.
ELECTRODOS INTERNOS
ELECTRODOS CARACTERÍSTICAS
Electrodos Percutáneos
i. Electrodos de Aguja Aislados Consisten en una aguja rígida, normalmente de acero
inoxidable, recubierta de barniz aislante excepto en la
punta.
Utilizado en EMG (introducidos en los músculos) y en
ECG (piernas o brazos, dependiendo su derivación).
ii. Electrodos de Aguja Coaxial Consisten en una aguja hipodérmica por cuya cánula se
ha hecho pasar un hilo fina conductor, normalmente de
platina, recubierto de material aislante.
El interior de la cánula se rellena posteriormente de
resina. La aguja en si se conecta a masa a través de la
pantalla del cable coaxial mientras que el hilo central se
conecta al activo de dicho cable.
Se emplea en pacientes en cirugía para monitorizar el
ECG continuamente, colocándose en las extremidades,
permanecen en su lugar a pesar de los movimientos.
iii. Electrodos coaxial Bipolar Mide la diferencia de potencial entre las puntas
descubiertas de dos conductores.
Los conductores son cementados dentro de una cánula
de acero inoxidable, como una aguja hipodérmica, la
cual puede conectarse a tierra.
Puesto que la señal se mide entre sus conductores no
es necesario el electrodo de referencia.
Se utiliza para detectar las señales de las fibras
musculares individuales del tejido.
Electrodos Intrategumento
i. Electrodo de Alambre Fino Este electrodo tiene un alambre de un diámetro entre
los 25 a 125 µm, esta doblado en forma de gancho se
en el lumen de la aguja hipodérmica.
Este fabricado con aleaciones metálicas, por lo general
platino, plata, indio, níquel y cromo.
Se utilizan para el estudio de las fibras musculares
ii. Electrodo Embobinado de Está enrollado en una hélice apretada de
Alambre Fino aproximadamente 150µm de diámetro que se coloca
en el lumen de la aguja de inserción.
Permite la manipulación y movimientos gracias a la
forma de espiral del electrodo.
Evita las rasgaduras de la piel.
Utilizado para estudiar las fibras musculares

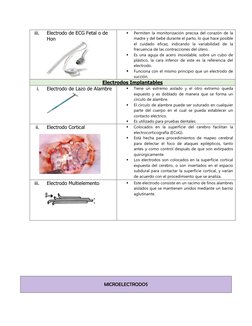

iii. Electrodo de ECG Fetal o de Permiten la monitorización precisa del corazón de la
Hon madre y del bebé durante el parto, lo que hace posible
el cuidado eficaz, indicando la variabilidad de la
frecuencia de las contracciones del útero.
Es una aguja de acero inoxidable, sobre un cubo de
plástico, la cara inferior de este es la referencia del
electrodo.
Funciona con el mismo principio que un electrodo de
succión.
Electrodos Implantables
i. Electrodo de Lazo de Alambre Tiene un extremo aislado y el otro extremo queda
expuesto y es doblado de manera que se forma un
círculo de alambre.
El circulo de alambre puede ser suturado en cualquier
parte del cuerpo en el cual se pueda establecer un
contacto eléctrico.
Es utilizado para pruebas dentales.
ii. Electrodo Cortical Colocados en la superficie del cerebro facilitan la
electrocorticografía (ECoG).
Está hecha para procedimientos de mapeo cerebral
para detectar el foco de ataques epilépticos, tanto
antes y como control después de que son extirpados
quirúrgicamente.
Los electrodos son colocados en la superficie cortical
expuesta del cerebro, o son insertados en el espacio
subdural para contactar la superficie cortical, y varían
de acuerdo con el procedimiento que se analiza.
iii. Electrodo Multielemento Este electrodo consiste en un racimo de finos alambres
aislados que se mantienen unidos mediante un barniz
aglutinante.
MICROELECTRODOS

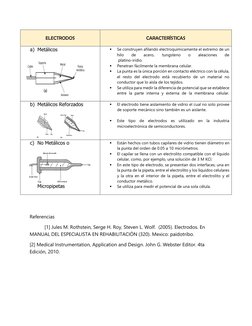

ELECTRODOS CARACTERÍSTICAS
a) Metálicos Se construyen afilando electroquímicamente el extremo de un
hilo de acero, tungsteno o aleaciones de
platino-iridio.
Penetran fácilmente la membrana celular.
La punta es la única porción en contacto eléctrico con la célula,
el resto del electrodo está recubierto de un material no
conductor que lo aísla de los tejidos.
Se utiliza para medir la diferencia de potencial que se establece
entre la parte interna y externa de la membrana celular.
b) Metálicos Reforzados El electrodo tiene aislamiento de vidrio el cual no solo provee
de soporte mecánico sino también es un aislante.
Este tipo de electrodos es utilizado en la industria
microelectrónica de semiconductores.
c) No Metálicos o Están hechos con tubos capilares de vidrio tienen diámetro en
la punta del orden de 0.05 a 10 micrómetros.
El capilar se llena con un electrolito compatible con el líquido
celular, como, por ejemplo, una solución de 3 M KCl.
En este tipo de electrodo, se presentan dos interfaces; una en
la punta de la pipeta, entre el electrolito y los líquidos celulares
y la otra en el interior de la pipeta, entre el electrolito y el
conductor metálico.
Micropipetas Se utiliza para medir el potencial de una sola célula.
Referencias
[1] Jules M. Rothstein, Serge H. Roy, Steven L. Wolf. (2005). Electrodos. En
MANUAL DEL ESPECIALISTA EN REHABILITACIÓN (320). Mexico: paidotribo.
[2] Medical Instrumentation, Application and Design. John G. Webster Editor. 4ta
Edición, 2010.
