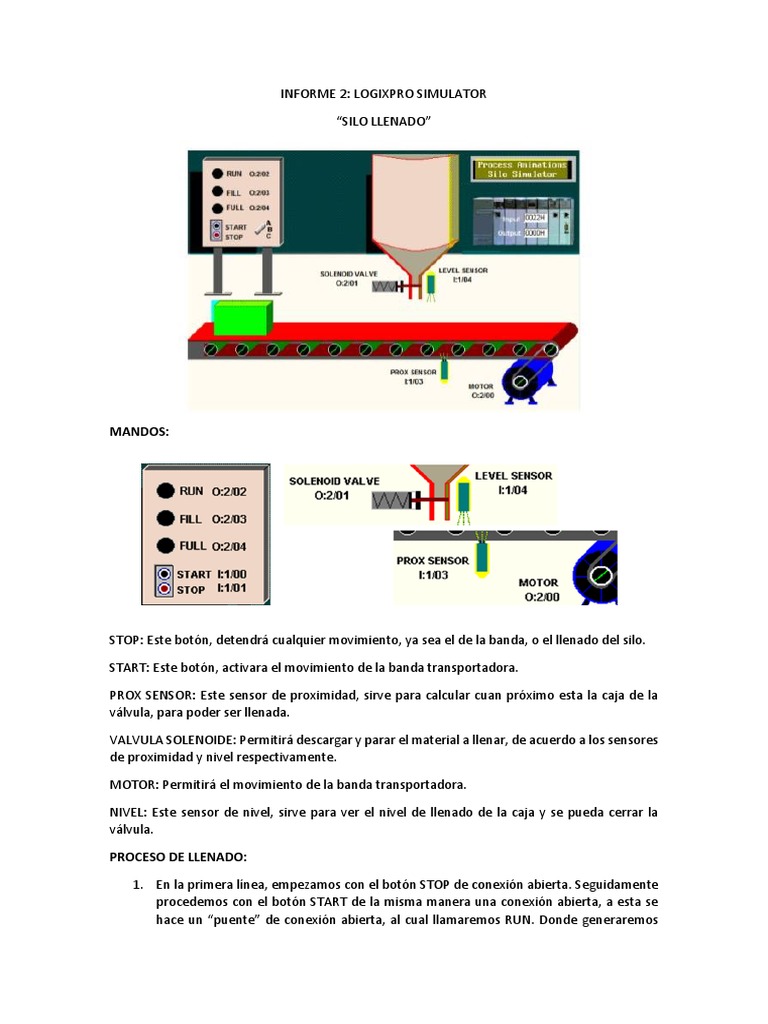

INFORME 2: LOGIXPRO SIMULATOR

“SILO LLENADO”

MANDOS:

STOP: Este botón, detendrá cualquier movimiento, ya sea el de la banda, o el llenado del silo.

START: Este botón, activara el movimiento de la banda transportadora.

PROX SENSOR: Este sensor de proximidad, sirve para calcular cuan próximo esta la caja de la
válvula, para poder ser llenada.

VALVULA SOLENOIDE: Permitirá descargar y parar el material a llenar, de acuerdo a los sensores
de proximidad y nivel respectivamente.

MOTOR: Permitirá el movimiento de la banda transportadora.

NIVEL: Este sensor de nivel, sirve para ver el nivel de llenado de la caja y se pueda cerrar la
válvula.

PROCESO DE LLENADO:

1. En la primera línea, empezamos con el botón STOP de conexión abierta. Seguidamente

procedemos con el botón START de la misma manera una conexión abierta, a esta se
hace un “puente” de conexión abierta, al cual llamaremos RUN. Donde generaremos
 nuestra primera memoria del PLC llamada RUN, esta función es de arranque o de inicio
sin que el motor se mueva o la banda transportadora.

2. En la segunda, continuamos con una conexión abierta llamada RUN, a continuación, una
conexión cerrada con el SENSOR DE PROX. donde se hace un puente de conexión abierta
con el nombre de FULL. Esta seria la segunda memoria del PLC, que tendría el nombre
de MOTOR.
Hasta ahora, estas dos memorias describirían el proceso donde se inicia su movimiento
en la banda y para en el sensor de proximidad, con la caja aun vacía y la válvula solenoide
cerrada.

3. En la tercera, se coloca una conexión abierta RUN, seguidamente una abierta también
llamada PROX (sensor de proximidad), continuamos con dos cerradas una llamada
MOTOR, y otra llamada FULL.
Con esta línea de trabajo de la VALVULA SOLENOIDE, una vez que el sensor de
proximidad detecta la caja, la válvula se prepara para realizar el llenado donde la
compuerta del nivel de sensor entraría a verificar el nivel de llenado de la caja.

4. En la cuarta, se coloca una conexión abierta llamada LEVEL (sensor de nivel), donde
hacemos un puente de conexión abierta llamada FULL (nos indicara que la caja ya se
encuentra llena); luego proseguimos a colocar una conexión abierta llamada FULL al
final.
SILMULACION TERMINADA:
