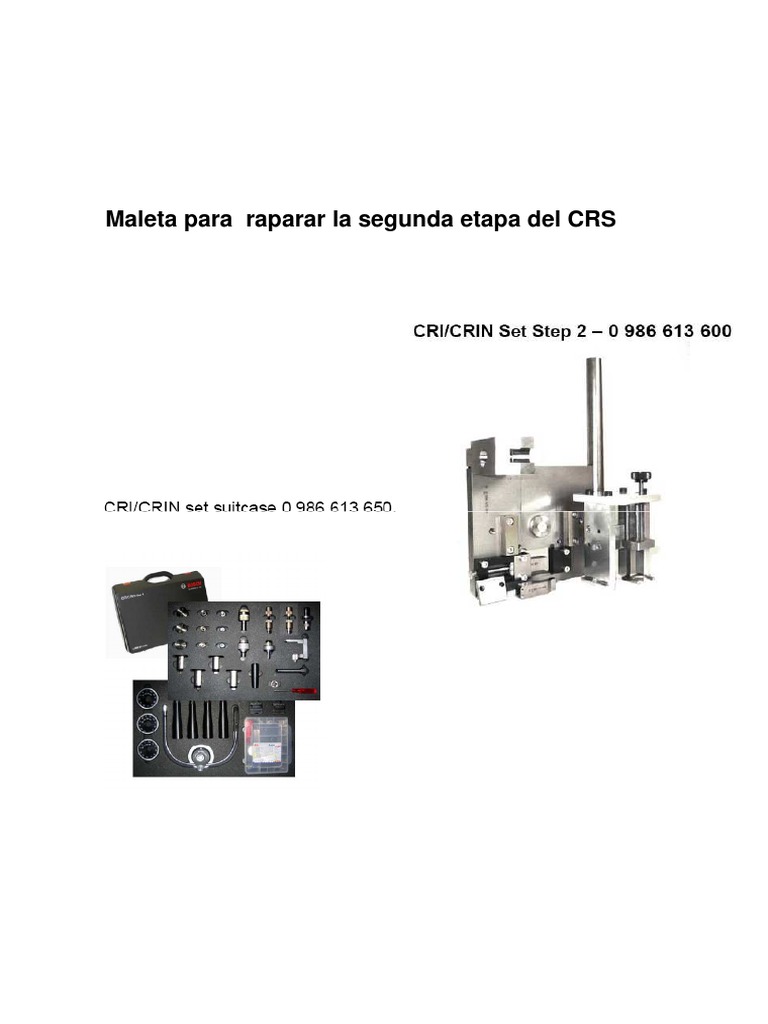

Maleta para raparar la segunda etapa del CRS

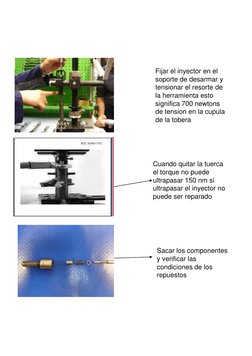

Fijar el inyector en el
soporte de desarmar y
tensionar el resorte de
la herramienta esto
significa 700 newtons
de tension en la cupula
de la tobera
Cuando quitar la tuerca
el torque no puede
ultrapasar 150 nm si
ultrapasar el inyector no
puede ser reparado
Sacar los componentes
y verificar las
condiciones de los
repuestos
Retirar el inyector vdel
dispositivo 130 y
instalarlo en el
dispositivo 600
Aflojar la tuerca del grupo
magnetico y el par no
debera transpasar 50
nm,cuando transpasa el
inyector no debera ser
reparado
Antes de retirar marcar la
posición del conector al
cuerpo

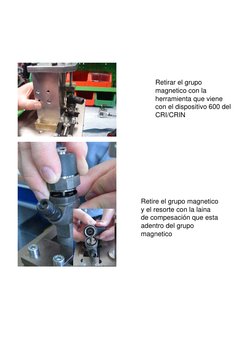

Retirar el grupo
magnetico con la
herramienta que viene
con el dispositivo 600 del
CRI/CRIN
Retire el grupo magnetico
y el resorte con la laina
de compesación que esta
adentro del grupo
magnetico

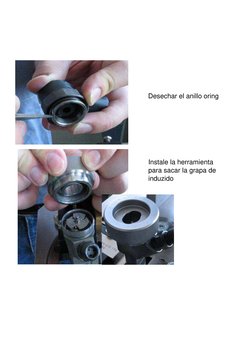

Desechar el anillo oring
Instale la herramienta
para sacar la grapa de
induzido

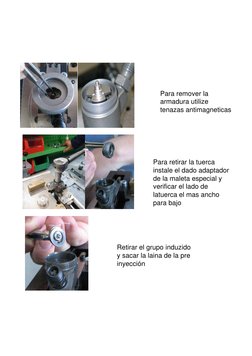

Para remover la
armadura utilize
tenazas antimagneticas
Para retirar la tuerca
instale el dado adaptador
de la maleta especial y
verificar el lado de
latuerca el mas ancho
para bajo
Retirar el grupo induzido
y sacar la laina de la pre
inyección

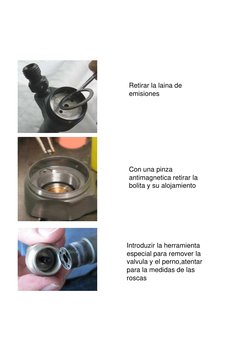

Retirar la laina de
emisiones
Con una pinza
antimagnetica retirar la
bolita y su alojamiento
Introduzir la herramienta
especial para remover la
valvula y el perno,atentar
para la medidas de las
roscas

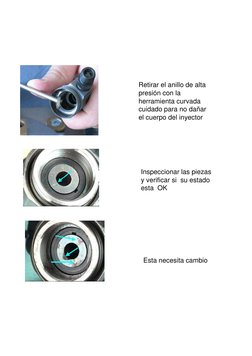

Retirar el anillo de alta
presión con la
herramienta curvada
cuidado para no dañar
el cuerpo del inyector
Inspeccionar las piezas
y verificar si su estado
esta OK
Esta necesita cambio

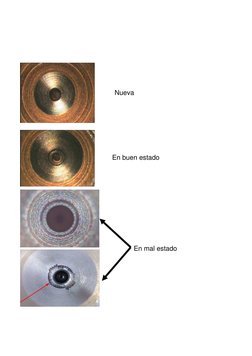

Nueva
En buen estado
En mal estado

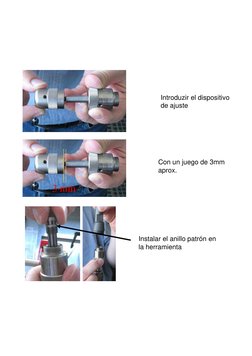

Introduzir el dispositivo
de ajuste
Con un juego de 3mm
aprox.
3 mm
Instalar el anillo patrón en
la herramienta
Instalar la herramienta
mantenerla y aprietar el
allen
Aproximela hasta que
se toquen y atornille
como se fuera un
micrometro y apriete
con el tornillo allen
Afloje el primero tornillo y
saque la herramienta
Instalar el anillo de sello y la
arandelita de metal con la conicidad
para el anillo
Coloque el dispositivo
roscandolo hasta el
fondo
Ahora con cuidado retire
la herramienta
Roscar esta herramienta
de acuerdo a la rosca del
inyector para apoyala y
no dañar la rosca
Coloque el cuerpo de la
valvula lubricandola con
un poco de aceite iso
Introduzir la valvula con
la herramienta especial
empujando hasta el
hondo con la mano
Colocar el inyector en el
soporte para armalo
Iniciar el Armado del inyector del CRS
Colocar la bolita y su
respectiva caperuza en
la valvula
Pongalo el perno de
induzido junto con la
arandela de la pre
inyección
Arme la tuerca con la
parte mas ancha para
bajo y coloque la
herramienta para el
torque en angulo
Armando el grupo
magnetico verifique el
torque en angulo de
acuerdo a la tabla
Con la mano examinar el
movimiento del inducido
– se esta aprietado
desarme y verifique la
posición de la bolita y su
asiento
Coloque la laina del grupo
magnetico
Pares de apriete
Action CRI 1.x, 2.0, 2.1 CRI 2.2
1 Pre-tightening 38 Nm 50 Nm
2 Set graduated disk to zero
3 Slackening off > 30° > 35°
4 Positioning 5 Nm 5 Nm
5 Set graduated disk to zero
6 Finish-tightening 18°(15°…21°) 19°(16°…22°)
Max. torque 65 Nm 65 Nm
Arme el complemento de
la bobina
Girar la placa del
inducido hasta encajar
los pernos
Con la herramienta fije
el seguro
Instale la bobina
verificando la posición
anterior marcada y
lubrique el oring con
aceite de prueba
Con el torquimetro y la
herramienta de angulos
fije la bobine de
acuerdo a los pares de
aprietes especificados
Cada superficie tiene un
apriete diferente debido a
su estanqueida busquelos
en ESItronic manuales
de componentes
Superficie plana
Cruz de malta
Mariposa
Pares de apriete del grupo magnetico
Action CRI 1.x, 2.0 CRI 2.1 CRI 2.2
1 Pre-tightening 25 Nm 25 Nm 25 Nm
2 Set graduated disk to zero
3 Slackening off > 30° > 30° > 30°
4 Positioning 7 Nm 7 Nm 7 Nm
5 Set graduated disk to zero
6 Finish-tightening 17° (13°…21°) 19° (13°…21°) 15° (13°…17°)
Max. torque 35 Nm 35 Nm 35 Nm
