PROYECTO SEMÁFORO

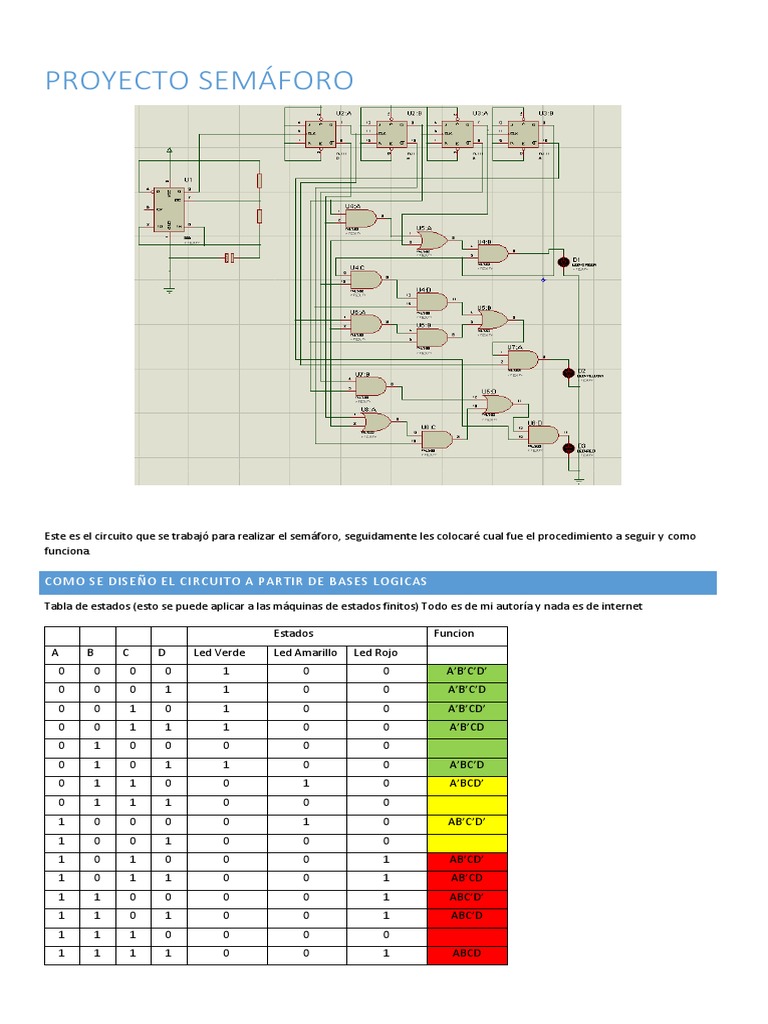

Este es el circuito que se trabajó para realizar el semáforo, seguidamente les colocaré cual fue el procedimiento a seguir y como
funciona.

COMO SE DISEÑO EL CIRCUITO A PARTIR DE BASES LOGICAS

Tabla de estados (esto se puede aplicar a las máquinas de estados finitos) Todo es de mi autoría y nada es de internet

Estados Funcion
A B C D Led Verde Led Amarillo Led Rojo
0 0 0 0 1 0 0 A’B’C’D’
0 0 0 1 1 0 0 A’B’C’D
0 0 1 0 1 0 0 A’B’CD’
0 0 1 1 1 0 0 A’B’CD
0 1 0 0 0 0 0
0 1 0 1 1 0 0 A’BC’D
0 1 1 0 0 1 0 A’BCD’
0 1 1 1 0 0 0
1 0 0 0 0 1 0 AB’C’D’
1 0 0 1 0 0 0
1 0 1 0 0 0 1 AB’CD’
1 0 1 1 0 0 1 AB’CD
1 1 0 0 0 0 1 ABC’D’
1 1 0 1 0 0 1 ABC’D
1 1 1 0 0 0 0
1 1 1 1 0 0 1 ABCD
LUEGO DE OBTENER LAS FUNCIONES, SE DEBE SIMPLIFICAR MEDIANTE MAPAS DE KARNAUGHT

LED VERDE FUNCION (ANTES DE SIMPLIFICAR) =A’B’C’D’ + A’B’C’D + A’B’CD’ + A’B’CD + A’BC’D

C’D’ C’D CD CD’


1 1
A’B’ 1 1

A’B 0 1 0 0

AB 0 0 0 0

AB’ 0 0 0 0

RESULTADO DE LA SIMPLIFICACION= A’(B’ + C’ D)


LED AMARILLO FUNCION(ANTES DE SIMPLIFICAR) =A’BCD’ + AB’C’D’ (NO SE NECESITA HACER MAPA DEBIDO A QUE LA
FUNCIÓN ES MUY SIMPLE)

RESULTADO DE LA SIMPLIFICACION= D’ ( A’BC + AB’C’)

LED ROJO FUNCION(ANTES DE SIMPLIFICAR) =AB’CD’ + AB’CD + ABC’D’ + ABC’D + ABCD

C’D’ C’D CD CD’

A’B’ 0 0 0 0
0
A’B 0 0 0

AB 1 1 1 0

AB’ 0 0 1 1
RESULTADO DE LA SIMPLIFICACION= A ( BC’ + C (DB’))
SE EMPIEZA A CONSTRUIR EL CIRCUITO CON COMPUERTAS LÓGICAS

PARA REALIZAR LOS CAMBIOS DE ESTADO SE UTILIZA UNA SEÑAL DE RELOJ REALIZADA CON UN
CIRCUITO INTEGRADO LLAMADO NE555 EN MODO ASTABLE
PARA REALIZAR EL CONTEO BINARIO, SE UTILIZA UN CIRCUITO INTEGRADO LLAMADO FLIP-FLOP JK
74111 EL CUAL TIENE LA FUNCIÓN DE QUE CUANDO RECIBE UNA SEÑAL DE CAMBIO DE ESTADO,
CUENTA 1 NÚMERO: EJEMPLO ESTABA EN EL NUMERO 3 Y RECIBE UNA SEÑAL DE CAMBIO DE ESTADO
ENTONCES AHORA VA A ESTAR EN EL NUMERO 4 Y ASI SUCESIVAMENTE
