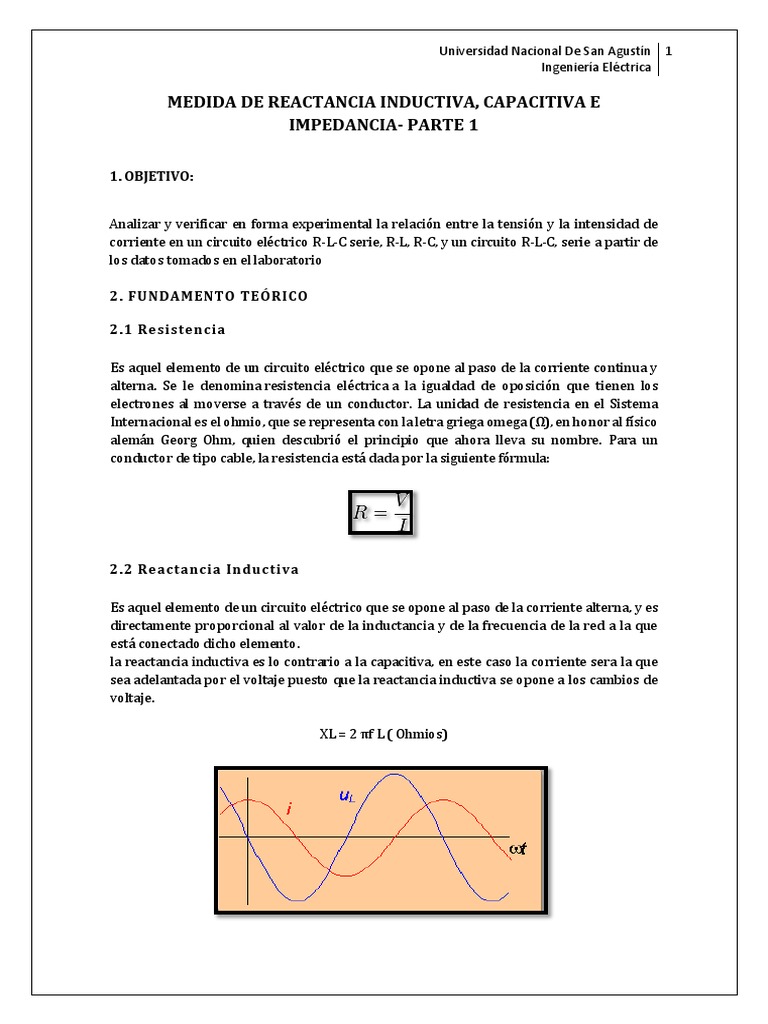

MEDIDA DE REACTANCIA INDUCTIVA, CAPACITIVA E

IMPEDANCIA- PARTE 1

1. OBJETIVO:

Analizar y verificar en forma experimental la relación entre la tensión y la intensidad de

corriente en un circuito eléctrico R-L-C serie, R-L, R-C, y un circuito R-L-C, serie a partir de
los datos tomados en el laboratorio

2. FUNDAMENTO TEÓRICO

2.1 Resistencia

Es aquel elemento de un circuito eléctrico que se opone al paso de la corriente continua y

alterna. Se le denomina resistencia eléctrica a la igualdad de oposición que tienen los
electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema
Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico
alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre. Para un
conductor de tipo cable, la resistencia está dada por la siguiente fórmula:

2.2 Reactancia Inductiva

Es aquel elemento de un circuito eléctrico que se opone al paso de la corriente alterna, y es

directamente proporcional al valor de la inductancia y de la frecuencia de la red a la que
está conectado dicho elemento.
la reactancia inductiva es lo contrario a la capacitiva, en este caso la corriente sera la que
sea adelantada por el voltaje puesto que la reactancia inductiva se opone a los cambios de
voltaje.

XL = 2 πf L ( Ohmios)
 Universidad Nacional De San Agustín 2
Ingeniería Eléctrica

2.3 Reactancia C apacitiva

Es aquel elemento de un circuito eléctrico que se opone al paso de la corriente alterna, y es

inversamente proporcional al valor de su capacidad y de la frecuencia de la red a la que está
conectado dicho elemento.
la reactancia capacitiva es el tipo de reactancia que se opone al cambio del voltaje por lo
cual se dice que la corriente (i) adelanta al voltaje (v) por 90°, por lo cual al representar este
desfasamiento en un diagrama de onda senoidal y/o de fasores la corriente irá 90° adelante
del voltaje
1
Xc = (Ohmios)
2∗π∗f∗C

2.4 Impedancia

Es aquel elemento de un circuito eléctrico que está compuesto del valor de la resistencia,
reactancia inductiva y capacitiva.
El concepto de impedancia tiene especial importancia si la corriente varía en el tiempo, en
cuyo caso las magnitudes se describen con números complejos o funciones del análisis
armónico. Su módulo (a veces inadecuadamente llamado impedancia) establece la relación
entre los valores máximos o los valores eficaces de la tensión y de la corriente. La parte real
de la impedancia es la resistencia y su parte imaginaria es la reactancia.

2
1
Z = √R2 + (2 ∗ π ∗ f ∗ L − ) (Ohmios)
2∗π∗f∗C
1
2∗π∗f∗L−
∅ = tan−1 2 ∗ π ∗f∗C
R

La impedancia experimental considerando ideal la inductancia, por lo tanto se puede

determinar a partir de los valores de la tensión y de la intensidad de corriente tomados en
el laboratorio (experimentales):

VR VL VC
R= (Ohmios), X L = (Ohmios), X C = (Ohmios)
IL IL IC
XL − XC
∅ = tan−1 Z = √R2 + (X L − X C )2
R
 Universidad Nacional De San Agustín 3
Ingeniería Eléctrica

3. ELEMENTOS A UTILIZAR

 1 autotransformador variable 0-230 V- 6amp

 1 década de inductancia variable
 03 condensadores
 1 resistencia variable 0-180 ohmios (R)
 03 multímetros digitales

4. ACTIVIDADES

a. Armar el circuito tal como se muestra en las figuras adjunta, calibrar el valor de la
resistencia en una rango de 180 ohmios hasta 20 ohmios, y la inductancia variarla en un
rango de 10 mH y 90 mH, obtener un juego de 3 lecturas para diferentes valores de R y L.

b. Para calibrar la tensión en la salida del Variac tener en cuenta los valores máximos
admisibles corriente (menor de 200 mA)

FIGURA 1

c. Registrar los siguientes datos

TABLA 1

V (mA) VR VL L(mH) Rteo Ω Rexp Xlte Xlex Zte Zex ø teo ø exp r i
9.75 57.9 9.25 1.94 90 162.5 159.8 33.9 33.5 168.4 168.6 11.8 11.8
5.5
9.73 57 9.26 1.74 80 162.5 162.5 30.2 30.5 170.7 170.4 10.5 10.6 5.2

10.29 60.5 9.83 1.62 70 162.5 162.5 26.4 26.8 170.1 169.7 9.2 9.4 5.1
9.77 57.6 9.37 1.34 60 162.5 162.7 22.6 23.3 169.6 169.0 7.9 8.1 4.7

60.3 9.80 1.18 50 162.5 162.5 18.8 19.6 169.2 168.0 6.6 6.9 4.3
10.2
54.8 8.90 0.88 40 162.5 162.4 15.1 16.1 168.6 167.2 5.3 5.6 4.0
9.24
 Universidad Nacional De San Agustín 4
Ingeniería Eléctrica

d. Armar el circuito tal como se muestra en las figuras adjunta, calibrar el valor de la
resistencia en un rango de 180 ohmios hasta 20 ohmios y tres valores distintos de
condensador, obtener un juego de 3 lecturas para diferentes valores de R y C. Regular la
tensión en la salida del Variac a 50 V

FIGURA 2

e) Registrar los siguientes datos:

TABLA 2

V A VR VC C(uf) Rteo Rexp XCex XCte Zte Zex ø teo ø exp

50 0.32 47.3 16.5 50 148 147.81 53.05 51.56 156.25 157.04 19.21 19.74

50 0.33 43.8 25.5 30 130 132.73 77.50 77.27 151.52 159.48 30.73 33.67

50 0.32 48 13.8 60 150 150.00 44.21 43.13 156.25 156.38 16.04 16.42

50 0.33 48.6 10.6 80 148 147.27 33.16 32.12 151.52 150.96 12.25 12.69

50 0.33 48.8 8.5 100 148 147.88 26.53 25.76 151.52 150.24 9.87 10.17

50 0.33 49 6.5 130 148 148.48 20.40 19.70 151.52 149.88 7.58 7.82

5. CUESTIONARIO
 Universidad Nacional De San Agustín 5
Ingeniería Eléctrica

1. Dibuje el diagrama fasorial para cada uno de los circuitos de las figuras 1, y 2.

FIGURA 1

Ø + β= 90◦
FIGURA 2

Ø + β = 90◦

α + β= Ø

2. ¿De qué magnitudes depende la reactancia de un condensador?

El valor de la reactancia inductiva depende de dos factores: uno es la inductancia del

circuito y el otra la velocidad a que cambia la corriente (frecuencia).

Su ecuación es:

Dónde:

XL = Reactancia inductiva (ohms).

f = frecuencia (cps o Hz).

L = Inductancia (H).

3. ¿De qué magnitudes depende la reactancia de un condensador?

El valor de la reactancia capacitiva depende de la capacitancia del circuito y la

velocidad a la que cambia el voltaje (frecuencia).

Su ecuación es:

Dónde:
 Universidad Nacional De San Agustín 6
Ingeniería Eléctrica

XC = Reactancia capacitiva (ohms).

f = frecuencia (cps o Hz).

C = capacitancia (F).

4. Halle los valores teóricos de las resistencias, las reactancias e impedancias

para cada una de las tablas.
𝑽
𝒁𝑻𝒐𝒕𝒂𝒍𝑬𝒙𝒑 =
𝑨

𝑽𝑹
𝑹𝑬𝒙𝒑 =
𝑨

TABLA 1

V (mA) VR VL L(mH) Rteo Ω Rexp Xlte Xlex Zte Zex ø teo ø exp r i
9.75 57.9 9.25 1.94 90 162.5 159.8 33.9 33.5 168.4 168.6 11.8 11.8
5.5
9.73 57 9.26 1.74 80 162.5 162.5 30.2 30.5 170.7 170.4 10.5 10.6 5.2

10.29 60.5 9.83 1.62 70 162.5 162.5 26.4 26.8 170.1 169.7 9.2 9.4 5.1
9.77 57.6 9.37 1.34 60 162.5 162.7 22.6 23.3 169.6 169.0 7.9 8.1 4.7

60.3 9.80 1.18 50 162.5 162.5 18.8 19.6 169.2 168.0 6.6 6.9 4.3
10.2
54.8 8.90 0.88 40 162.5 162.4 15.1 16.1 168.6 167.2 5.3 5.6 4.0
9.24

TABLA 2

𝑽𝑹 𝑽
𝑹𝑬𝒙𝒑 = 𝒁𝑻𝒐𝒕𝒂𝒍𝑬𝒙𝒑 =
𝑨 𝑨

V A VR VC C(uf) Rteo Rexp XCex XCte Zte Zex ø teo ø exp

50 0.32 47.3 16.5 50 148 147.81 53.05 51.56 156.25 157.04 19.21 19.74

50 0.33 43.8 25.5 30 130 132.73 77.50 77.27 151.52 159.48 30.73 33.67

50 0.32 48 13.8 60 150 150.00 44.21 43.13 156.25 156.38 16.04 16.42
 Universidad Nacional De San Agustín 7
Ingeniería Eléctrica

50 0.33 48.6 10.6 80 148 147.27 33.16 32.12 151.52 150.96 12.25 12.69

50 0.33 48.8 8.5 100 148 147.88 26.53 25.76 151.52 150.24 9.87 10.17

50 0.33 49 6.5 130 148 148.48 20.40 19.70 151.52 149.88 7.58 7.82

5. Explique cómo se halla el valor experimental de una impedancia.

La impedancia de una resistencia, es el valor mismo de la resistencia

La impedancia de un inductor es:

La impedancia de un capacitor es: en ambas, y

(F es la frecuencia de trabajo en hertz).

𝑽
𝒁𝑻𝒐𝒕𝒂𝒍𝑬𝒙𝒑 =
𝑨

6. Explique cómo se halla el valor experimental de una resistencia

Se va a determinar el valor de una resistencia eléctrica midiendo la corriente y el

potencial a sus extremos.

𝑽𝑹
𝑹𝑬𝒙𝒑 =
𝑨

7. Explique cómo se halla el valor experimental de una reactancia capacitiva.

La reactancia capacitiva depende de la frecuencia y está dada por la formula

Donde,

XC = Reactancia capacitiva en ohm

C = Capacitancia en faradios

f= Frecuencia en hertz

8. Explique cómo se halla el valor experimental de una reactancia inductiva

 Universidad Nacional De San Agustín 8
Ingeniería Eléctrica

Donde:

XL = Reactancia inductiva en ohm

L= Inductancia en henrios
f= Frecuencia en hertz
w= Frecuencia angular

9. Encuentre el error absoluto y relativo de los valores de las reactancias y de las

impedancias teóricas y experimentales de cada circuito.

El error absoluto viene dado por:

Dónde:
𝒆 = 𝒙 − 𝒙𝒗
e: Error absoluto.

x: Valor medido.

xv : Valor verdadero.

El error relativo viene dado por:

Dónde:
|𝒆|
E: Error relativo. 𝑬=
𝒙𝒗

|e|: Valor absoluto del error absoluto.

xv : Valor verdadero.

ERROR DE LA TABLA 1

ERROR ERROR ERROR ERROR ERROR ERROR

ABS R REL. R ABS XL REL. XL ABS Z REL. Z
2.742 0.017 0.423 0.012 0.227 0.001
0.044 0.000 0.367 0.012 0.289 0.002
0.021 0.000 0.387 0.015 0.378 0.002
0.174 0.001 0.644 0.028 0.635 0.004
0.021 0.000 0.719 0.038 1.190 0.007
0.091 0.001 0.979 0.065 1.431 0.008

ERROR DE LA TABLA 2

ERROR ERROR ERROR ERROR ERROR ERROR

ABS R REL. R ABS XC REL. XC ABS Z REL. Z
0.188 0.001 1.489 0.029 0.795 0.005
2.727 0.021 1.146 0.144 1.967 0.053
 Universidad Nacional De San Agustín 9
Ingeniería Eléctrica

0.000 0.000 1.085 0.025 0.129 0.001

0.727 0.005 1.036 0.032 0.556 0.004
0.121 0.001 0.768 0.030 1.276 0.008
0.485 0.003 0.707 0.036 1.635 0.011
6. OBSERVACIONES Y CONCLUSIONES:

OBSERVACIONES

 La condición que hace que VC y VL sean iguales se llama condición de

resonancia, y en este caso aun cuando en el circuito aparecen una capacidad
y una inductancia, este se comporta como si fuera totalmente resistivo.
 Cuando la inductancia del circuito es cero, el ángulo de desfase toma un valor
muy cercano a cero y la impedancia toma el valor de la resistencia del
circuito.
 La variación de la tangente del ángulo de desfase con respecto a la
frecuencia, depende tanto de la resistencia del circuito como de la
inductancia.
 Cuando se aumenta la inductancia del circuito, tanto la impedancia como la
tangente del ángulo de desfase varían más rápido con respecto a la
frecuencia.
 En el amperímetro podemos observar todos los valores de impedancia,
capacitancia

CONCLUSIONES

 En corriente alterna un inductor también presenta una resistencia al paso

de la corriente denominada reactancia inductiva
 Obtuvimos mejores conocimientos acerca de la impedancia y su importancia
dentro de un circuito
 La variación de la impedancia del circuito RL con respecto a la frecuencia,
depende del valor de la inductancia y no de la resistencia.
 Cuando la resistencia en el circuito se hace cero, la impedancia tiende a cero
cuando la frecuencia tiende a cero, y el ángulo de desfase toma valores
múltiplos impares de 𝜋2 .
 Afianzamos más nuestro conocimiento acerca de la inductancia capacitancia
e impedancia.
 Se analizó y verificó en forma experimental la relación entre la tensión y la
intensidad de corriente en un circuito eléctrico R-L-C serie, R-L, R-C, y un
circuito R-L-C, serie a partir de los datos tomados en el laboratorio.

7. BIBLIOGRAFIA
 http://www.ecured.cu/index.php/Diodos_de_potencia
 http://www.espaciodelconocimiento.com/1320EB%20CAPITULO%20XI.pdf
 http://departamento.us.es/dfisap1/comun/pract_07-02-2011.pdf
 http://www.fisica.ru/dfmg/teacher/archivos/Circuito_RL.pdf
 Universidad Nacional De San Agustín 10
Ingeniería Eléctrica

 http://lcr.uns.edu.ar/electronica/eya/labs/Laboratorio%202.pdf
 http://es.wikipedia.org/wiki/Reactancia
 http://www.todoexpertos.com/categorias/ciencias-e-ingenieria/ingenieria
