TP 1

INGENIERIA CIVIL I GRUPO N°
TEMA TP: Metodología de Trabajo del Ingeniero 3

U.T.N.
F.R.B.A. ALUMNO: HOJA: 1 / 38 AÑO:2016

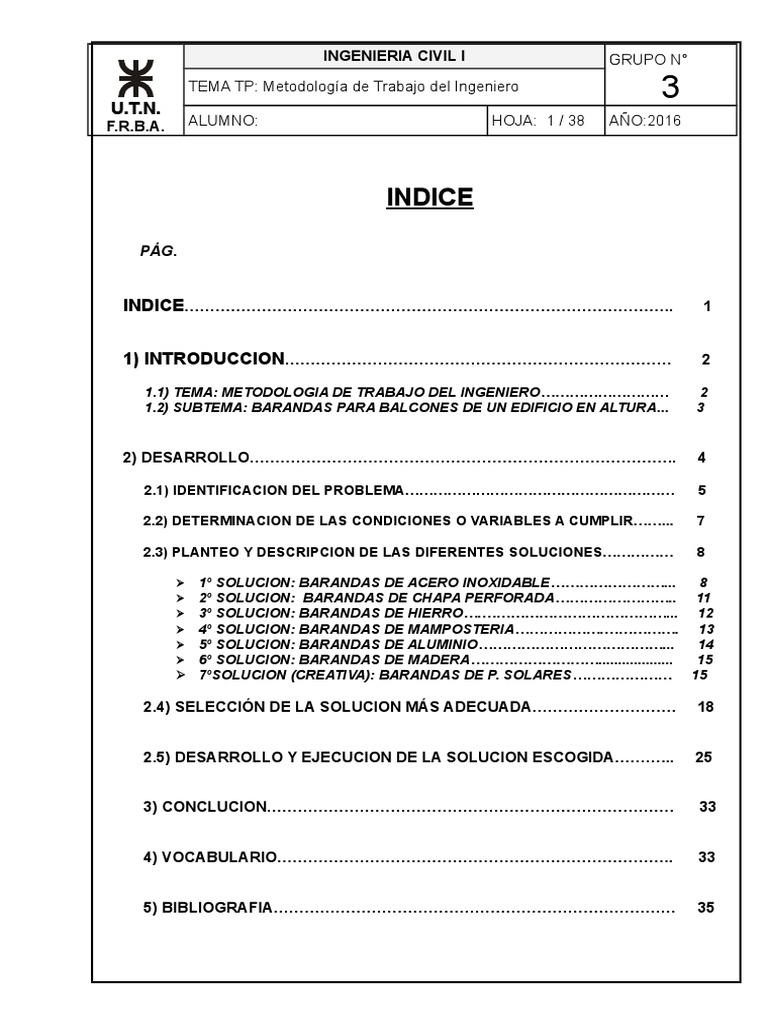

INDICE
PÁG.
INDICE………………………………………………………………………………….. 1
1) INTRODUCCION………………………………………………………………… 2
1.1) TEMA: METODOLOGIA DE TRABAJO DEL INGENIERO……………………… 2

1.2) SUBTEMA: BARANDAS PARA BALCONES DE UN EDIFICIO EN ALTURA... 3
2) DESARROLLO……………………………………………………………………….. 4
2.1) IDENTIFICACION DEL PROBLEMA………………………………………………… 5
2.2) DETERMINACION DE LAS CONDICIONES O VARIABLES A CUMPLIR……... 7
2.3) PLANTEO Y DESCRIPCION DE LAS DIFERENTES SOLUCIONES…………… 8
 1º SOLUCION: BARANDAS DE ACERO INOXIDABLE……………………... 8

 2º SOLUCION: BARANDAS DE CHAPA PERFORADA…………………….. 11
 3º SOLUCION: BARANDAS DE HIERRO….…………………………………... 12
 4º SOLUCION: BARANDAS DE MAMPOSTERIA……………….……………. 13
 5º SOLUCION: BARANDAS DE ALUMINIO…………………………………... 14
 6º SOLUCION: BARANDAS DE MADERA………………………................... 15
 7ºSOLUCION (CREATIVA): BARANDAS DE P. SOLARES………………… 15
2.4) SELECCIÓN DE LA SOLUCION MÁS ADECUADA………………………. 18
2.5) DESARROLLO Y EJECUCION DE LA SOLUCION ESCOGIDA………... 25
3) CONCLUCION……………………………………………………………………. 33
4) VOCABULARIO………………………………………………………………….. 33
5) BIBLIOGRAFIA…………………………………………………………………… 35
U.T.N.
INTRODUCCION
 1.1: Introducción general al tema:

A continuación realizaremos un cuadro sinóptico explicando generalmente que
temas vamos a desarrollar en este informe. Las definiciones y ejemplos dados en
este cuadro no son los/as únicos que se pueden llegar a encontrar, por ejemplo los
distintos tipos de ingeniería que existen no son solo los nombrados sino que son
algunos tipos de ella tomados arbitrariamente. Lo mismo ocurre con los ejemplos de
los ámbitos de aplicación en el cual se desarrolla el ingeniero civil.
Metodología de Trabajo del Ingeniero
Se entiende por tal al conjunto de métodos y raciocinios que en forma sistemática

realiza el ingeniero para desenvolverse en el campo laboral, antes y durante el tiempo que
le demande realizar una determinada tarea, la misma está dividida en 5 etapas saber, que
son:
1) Identificar con claridad el problema:
Se deberá plantear y descubrir los distintos condicionantes y cuestiones que se
deberán satisfacer para la solución del mismo. En la cual el ingeniero deberá razonar
cuales pueden ser las causas que estén originando la necesidad para el cual es citado.
2) Determinar las condiciones o variables a cumplir por la solución:
Una vez determinado el problema se deberá determinar las condiciones a las
que se tiene que ajustar la solución, para que la misma sea eficiente en los aspectos
tecnológicos, económicos, sociales y ambientales.
3) Plantear y describir las características de las diferentes soluciones:
En esta etapa una vez identificadas todas las posibles soluciones alternativas se
deberán plantear y explorar cada una de ellas por separado, haciendo un estudio no muy
amplio y teniendo en cuenta solamente las principales características, debido a que puede
darse una amplia gama de soluciones y el trabajo de análisis de cada una de ellas se haría
muy extenso, acarreando mayor tiempo que el de la obra en sí.
4) Seleccionar la solución más adecuada:
U.T.N.
Luego de analizar todas las posibles alternativas se selecciona la que satisfaga

las condicionantes planteadas en el segundo punto, descartando las impracticables ya sea
por su costo, imposibilidad de transporte de material, etc.
5) Desarrollar el proyecto y la ejecución de esta solución:

En esta última etapa se deberá estudiar con la máxima profundidad posible la
alternativa elegida, por ejemplo: su costo, el tiempo en el cual será aplicada, etc. Así mismo
se deberá realizar todos los planos, planillas y cómputos, estudios, etc. que la misma
requiera, de manera que el margen de error sea el menor posible o nulo
 1.2) Subtema:
Una vez explicada la introducción al general, vamos a desarrollar en particular el

subtema que se nos designó, el cual es baranda para balcones de un edificio de
viviendas en alturas. Antes de enfocarnos en barandas de un edificio en altura
pondremos algunos de los tipos de baranda que podemos encontrar, cuáles son sus
funciones, reseña histórica y características.
BARANDAS
Cuando hablamos de baranda para edificios nos referimos a alguno de los modelos
de baranda existentes y en especial a los que permiten más fácilmente armar
sistemas repetitivos para el caso de la propiedad horizontal haciendo hincapié en la
economía de las grandes obras, sin perder el diseño y la calidad del producto
haciendo uso de los beneficios que brinda la posibilidad de transformarlas en un
producto standard.
Las barandas son un elemento de protección para balcones, escaleras, puentes,
terrazas u otros elementos similares. La baranda sigue el perímetro de la estructura
con una altura no menor a 0,90 metros ni mayor a 1,20 metros según el código de
edificación 4.4.3.2.
Las mismas están constituidas por un elemento de cierre o separación, no mayor a
12 cm, de estructura ligera que por su configuración permite el paso de la luz no
impidiendo así las vistas, en ciertas ocasiones puede ser llamado antepecho. En
cuanto a tipos de barandas, destacamos las siguientes:
 Barandas que se utilizan para las escaleras ya sean públicas o privadas.

 Barandas que se utilizan para las plantas y que sirven para asegurar los
balcones
 Y por último tenemos las barandas en cubiertas que no son accesibles al
público, como por ejemplo cuando se tiene que realizar alguna operación de
limpieza o mantenimiento.
U.T.N.
1) 2) 3)
Se aplican diferentes reglas para la construcción de una baranda donde va a estar

instalado ya que actualmente existen en el mercado infinidad de materiales para la
construcción de una baranda que pueden ser de hormigón, madera, metal, etc.,
(estos materiales lo veremos a detalle más adelante).
En este caso nos dedicaremos a la construcción de barandas exteriores para
edificios.
 2) Desarrollo:
En el desarrollo de este trabajo utilizaremos la metodología de trabajo del ingeniero,

la cual consiste en 5 (cinco) pasos que te guían en el camino desde hallar cual es el
problema hasta el resultado final. Estos pasos son; Identificar con claridad el problema,
Determinar las condiciones o variables a cumplir por la solución, Plantear y describir las
características de las diferentes soluciones, Seleccionar la solución más adecuada,
Desarrollar el proyecto y la ejecución de esta solución.
U.T.N.
 2.1) Identificar claramente el problema-necesidad

a satisfacer :
Para lograr la correcta objetividad del trabajo situaremos esta problemática en

un lugar real. Este lugar lo definimos por conveniencia de ubicación. La ubicación precisa
es un edificio en construcción situado en Av. Asamblea 20, entre Av. La Plata y Senillosa,
Parque Chacabuco. En este edificio en construcción nos encargaremos de la elección y
montaje de las barandas de los balcones. Las medidas de la parcela son de 8,50 metros de
ancho por 31 metros de largo.
Para realizar esto tendremos que tener en cuenta los factores climáticos,
estéticos, económicos y demás. En cuanto al factor climático sabremos que va a estar
expuesto a lluvias, humedad y mucha variación de temperatura. Los balcones sobre los
que trabajaremos, son todos iguales, y tienen una medida de 1 metro (un metro) saliente a
la calle y unos 3 metros (tres metros) de ancho. Todas estas medidas son las que
utilizaremos para las barandas, ya que tienen este mismo ancho y profundidad.
Al finalizar con
esto podemos
decir que no es
un problema el
que nos
encontramos,
sino que, una
necesidad a
satisfacer para
el grupo de
bienes raíces
CURCIO, el cual
nos encargó
todo lo que tiene
que ver con las
barandas. Este
grupo nos pidió
que tengan una
U.T.N.
linda estética como factor más importante, pero siempre teniendo en cuenta el
factor económico.
Imágenes del edificio en construcción:

U.T.N.
 2.2) Determinar las condiciones o variables a

U.T.N.
Cumplir:
Estabilidad:
Deberá soportar cargas puntuales (de apoyo) generados por el
hombre ya sea casual o intencionalmente. Según el reglamento CIRSOC (Centro
de Investigación de los Reglamentos Nacionales de Seguridad para las Obras
Civiles), para tener en cuenta los esfuerzos horizontales dirigidos hacia el exterior
en barandas de escaleras y balcones, se tomara una carga horizontal de 1 kN/m,
aplicada a lo largo del borde superior.
Retención para chicos:

Esta variable tiene como fin la seguridad de los chicos
menores que viven en la vivienda, es decir, consiste en cubrir las grandes
superficies (con parantes, guardapiés, barrotes, etc.) que posee la baranda para
que no puedan pasar sobre ellas y evitar accidentes.
Agentes climatológico:
La solución definitiva deberá tener las propiedades
necesarias que permite a un material resistir la acción de los agentes externos y
atmosféricos. Los agentes climatológicos que tomares más en cuenta serán la
humedad y la radiación. Humedad porque es capaz de producir sobre los materiales
como la madera, metal, ext. Efectos secundarios como la oxidación y bajar la
estabilidad del material.
Radiación porque existen materiales que se sobrecalientan al estar expuestos sobre
el mismo y en otro caso puede ser utilizado como fuente de energía para la
producción de electricidad, lo cual, es muy positivo.
Estética:
Las barandas en sentido estético son elementales ya que forma parte
de la fachada y esta misma es la cara visible del edificio. El diseño de las barandas
tiene hoy en día una mayor relevancia dentro del aspecto general de los edificios,
por lo cual cada día se aplica mayor esmero con compatibilizar la calidad y el estilo
de las barandas de balcones. Deberá ser una estética moderna-media para
sobresaltar con los demás viviendas.
Mantenimiento:
Ser un material que no necesite una gran conservación para el
buen estado de la misma o para evitar su degradación. En otras palabras no ser una
rutina recurrente para mantener o reparar una unidad de forma que esta pueda cumplir
sus funciones.
U.T.N.
Costo:
Es uno de los factores a la hora de elegir la solución del problema ya que
se tiene en cuenta el rendimiento, mano de obra, materiales, transporte, porcentaje
de administración, mantenimiento, que requiera poco mantenimiento y utilidades
indicadas por el contratista en su análisis de precios unitarios presentados en la
propuesta. Así también se deberá tener en cuenta el nivel socio-económico del
propietario.
Tiempo de ejecución:
Este factor depende si la obra no está atrasada, es decir,
si el edificio esta no está a tiempo de acuerdo a su cronograma de obra, se
desarrollara una solución que sea de rápida instalación.
Visibilidad:
Debe permitir el ingreso de luz solar al interior del local, ya sea un
dormitorio o living-comedor, de manera que permita el ingreso de iluminación por
medios naturales. Esta condición no es preponderante debido a que el local puede
ser alumbrado por medios artificiales.
 2.3) Plantear y describir las características y

cualidades de las diferentes posibles soluciones:
 1º solución: barandas de acero inoxidable:
El Acero Inoxidable es un material noble, muy resistente estructuralmente y de bajo

mantenimiento, por esto son de las más elegidas a la hora de decidir el detalle de
terminación del emprendimiento, con columnas de caño o planchuela, redondo o
cuadrado, con hilos de macizo o tensores, con pasamanos de medidas y formas
que se adaptan al gusto del cliente, de fácil colocación en cualquier instancia del
proceso de obra.
Es una de los materiales más utilizados en la construcción de barandas ya que es
un material de buena estética y se adapta a todo tipo de fachadas, pudiéndolo
combinar con otros tipos de materiales como por ejemplo: vidrio, madera,
mampostería, etc.
Existen varios tipos de vidriado en la construcción de baranda: vidrio templado,
vidrio laminado, etc. en este caso se combinara la baranda con acero inoxidable y
vidrio laminado translucido.
U.T.N.
En la imagen se puede apreciar en detalle un sobrio y moderno diseño que combina

las ventajas del acero inoxidable y el vidrio laminado en una estructura sólida y
resistente. La misma está constituida por una serie de parantes verticales de acero
inoxidable de sección cuadrada, y una placa de vidrio laminado de 10 milímetros de
espesor.
Los parantes se encuentran firmemente asegurados por medio de anclajes
metálicos reforzados con pernos, mientras que las placas de vidrio están sujetas a
los parantes por los extremos superior e inferior con soportes de acero tipo perfil
pinza. Un cómodo pasamano de acero inoxidable, de sección rectangular define las
líneas horizontales y resguardan a los usuarios.
Elementos
TUBO DE ACERO INOXIDABLE: Tubos en longitudes de hasta 6 metros según

necesidades de instalación. El instalador debe disponer de la maquinaria adecuada
para cortar y pulirlos extremos del tubo y atornillar o remachar los anclajes
necesarios para cada montante
.
U.T.N.
ANCLAJES: existen varios tipos y diseños de anclajes, dependiendo de la forma

que se de en la baranda. Aquí unos ejemplos:
Anclaje para tubo ø43 Anclaje para tubo ø43 articulado
Accesorios terminales: la funcionalidad de estos accesorios es de darle una

buena terminación en las puntas y/o uniones de las barandas. Normalmente
vienen con el conjunto completo del material escogido.
Tapón ø43 Fijación lateral a pared
CONECTORES: Su funcionalidad es, como su nombre lo dice, conectar los

tubos de acero para darles una dirección y pendiente.
Codo 90º
U.T.N.
MONTANTES: es un elemento vertical donde se asienta la barandilla o

pasamanos. Su función es soportas el peso transmitido por el hombre, es decir,
actúa como columna y dividir la baranda en secciones.
 2º solución: barandas de chapa perforada:
Es uno de los modelos que se pueden hacer con el acero inoxidable, en este caso
lo combinamos con chapa perforada aunque no es muy solicitada en el mercado
puede ser una de las soluciones apropiadas para el edificio.
Íntegramente realizada en acero inoxidable y chapa perforada, para mayor

durabilidad, este modelo de baranda de seguridad es apropiado para exteriores por
su gran resistencia a la suciedad y a la corrosión. La baranda está conformada por
una secuencia de parantes verticales que se adecúan a diferentes situaciones
espaciales, como balcones, escaleras, puertas, cercos de piscina o terrazas. La
misma está asegurada por medio de soportes metálicos con tarugos y reforzados
con tornillos. Los montantes, en tubo de acero de sección cilíndrica, poseen guías
donde se ajustan las placas perforadas que cubren el perímetro de protección.
Tamaños:
U.T.N.
 3º solución: baranda de hierro

Esta baranda de seguridad se caracteriza por estar trabajada ligeramente en hierro
y personalizadas ya que se le puede dar la forma y diseño que se desee. Tiene
buena durabilidad y resistencia mecánica pero hoy en día no es la más utilizada en
el mercado de barandas ya que existen otros elementos como el vidrio, acero,
aluminio que pueden dar una mejor estética y darle a la casa/edificio un diseño
moderno. Tomaremos el siguiente diseño como solución:
Baranda de seguridad de
hierro con dibujo
ornamental. Íntegramente
trabajada en hierro con
tratamiento antioxidante,
este diseño clásico se
adapta a diferentes estilos
de arquitectura.
La estructura central está

constituida por dos travesaños en tubo de hierro de sección cuadrada, firmemente
asegurados a la construcción, y una serie de parantes verticales soldados a los
travesaños, conformando una reja uniforme y simétrica. Tres parantes verticales con
anclajes metálicos refuerzan la estructura para mayor resistencia y durabilidad. Un
cómodo pasamano en tubo de hierro de sección rectangular, completa la baranda
resguardando la protección de los usuarios.
U.T.N.
 4º solución: barandas de mampostería:
Baranda de seguridad de acero inoxidable. Íntegramente trabajado en acero

inoxidable, este diseño sencillo y moderno conforma una reja simétrica y resistente
que resguarda la protección de los usuarios. La estructura está constituida por una
secuencia de parantes verticales, tipo planchuela, y una serie de varillas
horizontales, de acero macizo de sección cilíndrica.
La misma se encuentra firmemente sujeta a la arquitectura por medio de anclajes
de acero, reforzados con pernos y tornillos metálicos evitando desprendimientos. El
sistema de seguridad se completa con un cómodo pasamano perimetral, de sección
cilíndrica que favorece la aprehensión. El 80% de la baranda está constituida por
mampostería, es decir, un mini muro de ladrillo común.
U.T.N.
 5º solución: barandas de aluminio
Este diseño, práctico y ligero, se caracteriza por tener una estructura resistente, fácil
de instalar y mantener. Esta baranda de seguridad se adapta a diferentes estilos
arquitectónicos imprimiendo un carácter moderno, normalmente se lo combina con
vidrio.
Este material es tan ligero y económico que nos aporta una gran facilidad de
montaje y puesta en obra, presenta una amplia sección de modelos y variantes
dentro de lo que se refiere a estructura, permitiendo así adaptar cada parte
estructural a la estética del edificio.
Las barandas fabricadas en aluminio tiene la ventaja de no necesitar mantenimiento

a diferencia de las realizadas en madera, hierro, etc... que si precisan del mismo.
Los elementos que compones la estructura de aluminio varían según el tipo de
baranda o combinación que se quiera hacer con otro material. Los elementos más
comunes son los montantes que miden entre 0,90 m y 1,20 m condicionado por el
código de edificación, los pasamanos, parantes o barrotes para la división del
mismo, accesorios terminales y anclajes. Esto lo desarrollaremos más adelante en
caso de elegir esta solución.
U.T.N.
 6º solución: barandas de madera:
Las barandas de madera, de aspecto serio y tradicional se adaptan muy bien a la

arquitectura clásica, con columnas rectas o torneadas, en sus modelos Country o de
parantes canteados, sencillas con líneas rectas para ambientes de aires modernos
combinadas con solados de madera o porcelanato.
La misma está trabajada con parantes verticales en madera dura, de columnas
torneadas que reproducen el dibujo de los pilares clásicos. Tanto las columnas
como los listones horizontales, también en madera torneada, conforman un marco
apropiado para fijar placas de vidrio laminado en caso que lo desee el propietario.
 7º solución (creativa): Paneles solares
Paneles solares: están formados por numerosas celdas que convierten

la luz en electricidad. Las celdas a veces son llamadas células fotovoltaicas. Estas
celdas dependen del efecto fotovoltaico por el que la energía lumínica produce
cargas positiva y negativa en dos semiconductores próximos de diferente tipo,
produciendo así un campo eléctrico capaz de generar una corriente.
Estructura: Las estructuras para anclar los paneles solares son generalmente
de aluminio con tornillería de acero inoxidable para asegurar una máxima ligereza y
una mayor durabilidad en el tiempo. Las estructuras tienen medidas estándar para
U.T.N.
la superficie. La estructura suele estar compuesta de ángulos de aluminio, carril de

fijación, triángulo, tornillos de anclaje (triángulo-ángulo), tornillo Allen (generalmente
de tuerca cuadrada, para la fijación del módulo) y pinza zeta, para la fijación del
módulo y cuyas dimensiones dependen del espesor del módulo.
Costo de paneles solares: El coste de los paneles fotovoltaicos se ha reducido de

forma constante desde que se fabricaron las primeras células solares comerciales y
su coste medio de generación eléctrica ya es competitivo con las fuentes de energía
convencionales en un creciente número de regiones geográficas, alcanzando
la paridad de red.
Esta baranda está formada por estructura de aluminio y placas de paneles solares
fotovoltaicos. Este tipo de baranda consiste en un panel solar semitransparente, con
el aspecto de vidrio ahumado que se puede utilizar en un ventiluz, en las barandas
de vidrio de los edificios, o como vidrios de la casa en lugares donde se usaría un
laminado para reducir la entrada de calor, (no totalmente traslucidos).Este vidrio se
U.T.N.
puede aplicar de forma decorativa, en un espacio donde tenga incidencia de la luz

solar, el límite la imaginación del arquitecto.
A pesar de esa semitransparencia en su interior albergan las células solares

capaces de ofrecer hasta 95 watios con una eficiencia energética en torno al
6,8%, lo que no está nada mal para un cristal semitransparente en comparación con
el 20% habitual de una placa solar de las más avanzadas existentes hoy día, de las
que huelga decir que no verás nada mirando a través de las mismas.
Para tener una idea con una dimensión de 1.402×1.001×9,5mm y 33 kilos es capaz
de proporcionar 95 vatios de potencia, cantidad nada despreciable.
U.T.N.
 2.4) Seleccionar la solución más adecuada:

U.T.N.
U.T.N.
Escala de Valores
U.T.N.
1 Pésimo
2 Muy Malo
3
4 Malo
5
6 Bueno
7
8 Muy
Bueno
9
Valores de 10 Excelente
Importancia
 Consideramos que lo más importante sería la estabilidad con un 20% de

importancia debido a que lo más importante es asegura la seguridad de las
personas, tanto como quienes vivan allí como terceros que podrían ser
afectadas con su mala condición. En este último caso podría llevar a
cuestiones legales por lo que es la condición de mayor valor.
 Luego le sigue la retención para niños con un 19% de importancia ya que
también se debe tener en cuenta la presencia de niños de temprana edad en el
hogar. Estos requieren mayor seguridad para evitar cualquier accidente por lo
que esta condición tiene una gran importancia.
 La resistencia a agentes climáticos también es muy importante, hay que
considerar cómo afectan estos factores a los materiales ya que de esto
dependerá su tiempo de vida de útil. Sin embargo no están tan esencial en
comparación de la seguridad de las personas por eso le dimos un valor de 17%
de importancia.
 Le sigue la estética con un 14% de importancia ya que a la hora de elegir el
material se debe tener en cuenta el ambiente en el que se encuentra la
vivienda, como también los gustos de las personas que la compraran.
 Si bien a la hora de elegir un material es importante su costo, no lo es tanto
comparado con la seguridad de las personas, la elección del comprador o la
calidad de los materiales, por lo que su valor de importancia es 12%.
 Cuando se seleccionen los materiales se tendrá en cuenta el mantenimiento de
cada uno debido a cada cuanto hay que renovar los materiales o que métodos
hay para mantenerlo como el uso de químicos por eso consideramos que su
valor es de un 8%.
 El tiempo de ejecución es una condición importante sin embargo en nuestro
caso la obra está al día y no requiere de mucho tiempo por eso mismo le dimos
un valor de importancia de 6%.
U.T.N.
 No es tan importante la visibilidad que entre en la habitación en comparación a

otras condiciones por eso consideramos darle un valor de importancia muy bajo
de 4%.
Estabilidad:
Acero inoxidable: al poseer una mayor rigidez es capaz de generar una mayor
resistencia mucho peso. Su estabilidad es excelente.
Aluminio y vidrio: el aluminio no posee un gran peso, a la vez el vidrio tampoco es
capaz de tolerar gran peso por lo que su rigidez disminuye. Sin embargo tiene
buena estabilidad.
Chapa perforada: no tiene una gran rigidez por lo que no genera mayor resistencia
y su estabilidad por eso es muy mala.
Hierro: por su gran rigidez, genera mayor resistencia y es capaz de tolerar gran
peso. Entonces su estabilidad es muy buena
Madera y vidrio: la madera no posee mucha rigidez y menos el vidrio por lo que no
podría resistir tanto peso como los otros materiales. Por eso posee una estabilidad
mala
Mampostería: su depende al tipo de mampostería que se utilice variara su rigidez
sin embargo en general es muy buena por lo que su estabilidad es muy buena ya
que puede tolerar gran peso.
Paneles solares: su rigidez es buena pero no podría tolerar tanto peso como otros
de los materiales, aun así, su estabilidad es buena.
Retención para chicos:
Acero inoxidable: al tener espacios libres puede ser peligroso pero a pesar de eso
por su rigidez su condición es buena.
Aluminio y vidrio: como el vidriado rellena gran cantidad esos espacios libres
disminuye el riesgo de peligro por lo que su condición es buena.
Chapa perforada: sus espacios libres son diminutos y aumenta la seguridad sin
embargo su rigidez no genera mucha confianza por lo que su condición es muy
buena
Hierro: los espacios entre barras es muy grande por lo que genera mayor
inseguridad a pesar de su buena rigidez. Por lo tanto su condición es mala.
Madera y vidrio: sus espacios libres disminuyen con el vidriado sin embargo su
resistencia no es de mucha confianza por lo que su condición es mala.
Mampostería: no posee espacios libres y su rigidez es muy buena por lo que su
condición es excelente.
Paneles solares: no posee espacios libres y su rigidez es muy buena por lo tanto
su condición también es muy buena.
U.T.N.
Resistencia a agentes climáticos:
Acero inoxidable: como es inoxidable, está capacitado a aguantar la humedad y

por su gran peso le otorga una mayor rigidez para soportar factores externos tales
como el viento, nieve, granizo, entre otros. Por lo tanto su resistencia es muy buena.
Aluminio y vidrio: al ser metálico garantiza una mayor dureza y resistencia a
factores externos pero no tan buena como el acero ya que es más liviano y el
vidriado tampoco es muy resistente a los factores climáticos. Sin embargo
consideramos que su condición es muy buena.
Chapa perforada: su resistencia es buena pero no con la humedad ya que puede
oxidarse pero no tanto como el hierro. Su rigidez es más liviana que las otras
opciones de materiales. Decidimos que su resistencia a factores climáticos es mala.
Hierro: su resistencia a factores externos es buena por su gran rigidez aunque
puede oxidarse debido a la humedad con el correr del tiempo. Por eso su condición
es buena
Madera y vidrio: no es muy resistente a efectos externos. Con el correr del tiempo
la madera empieza a pudrirse debido a la humedad y el vidrio tampoco es muy
bueno contra factores externos. Por eso su resistencia a agentes climáticos es
mala.
Mampostería: es muy resistente a los factores externos sin embargo la humedad
puede generar la aparición de hongos y bacterias. También puede afectar la pintura
q lo recubrirá por lo que su condición es buena.
Paneles Solares: varían por la calidad del producto pero en general están
preparados para soportar fuertes golpes como en caso de caída de granizo. Por lo
tanto su durabilidad es excelente.
Estética:
Acero inoxidable: su uso es común hoy en día, por sus condiciones favorables, por
eso consideramos que su condición de estética muy buena.
Aluminio y vidrio: también es muy común su uso hoy en día por lo que su
condición estética es muy buena.
Chapa perforada: Su uso hoy en día no es muy común pero podría ir muy bien en
el ambiente en el que está ubicado el edificio que elegimos por lo que su condición
estética es buena
Hierro: no es muy común en el ambiente en el que se encuentra ubicado el edificio
y no es un material muy popular hoy en día para barandas sino más para rejas. Por
esto consideramos que su condición estética es buena.
Madera y vidrio: por su alto nivel de mantenimiento no suele usarse mucho en la
actualidad. Sin embargo suele usarse en zonas de vacaciones como las ciudades
costeras donde en sus construcciones abunda la madera. En este caso como es
una gran ciudad no es muy común entonces su condición estética es muy mala.
U.T.N.
Mampostería: no es una opción que se mucho para viviendas hoy en día sino más
combinaciones con aluminio, acero inoxidable, etcétera. Tampoco podría a llegar a
ser adecuado para el ambiente en el que está ubicado el hogar.
Paneles solares: es una idea innovadora por lo que podría ser grandioso
estéticamente. Además la zona donde está ubicada es de la clase media alta por lo
podría llegar a ir muy bien como baranda.
Costo:
Acero inoxidable: El costo de una baranda recta de 4 m y tres líneas de tensores

se puede estimar en $8.250. Por lo que su costo es malo en comparación con los
otros materiales. Por sus altos precios su condición es mala.
Aluminio y vidrio: está evaluado que por metro de aluminio tiene un precio de
$1200 aproximadamente más el valor del vidrio que variando a su espesor y el tipo
de vidrio. Pero su condición es muy buena
Chapa perforada: el precio por lámina no logra superar los $1000 por lo que su
costo es bueno en comparación con otros.
Hierro: su precio por pieza no supera los $2000, por lo que es un buen precio
comparado con los otros.
Madera y vidrio: Su precio por cada elemento de la baranda no supera los $700
aproximadamente, más el valor del vidrio; por lo que su precio es muy bueno.
Mampostería: por metro cuadrado puede tener un valor alrededor de los $500 por
lo que su condición es excelente.
Paneles solares: su precio es realmente alto, cada lámina tiene un precio superior
a los $7000 por lo que sus precios comparados con las otras opciones son pésimos.
Mantenimiento:
Acero inoxidable: no requiere de mucho mantenimiento aunque existen productos

para restablecer su brillo que con el tiempo se fue desgastando.
Aluminio y vidrio: no requiere mantenimiento con mayor regularidad que los otros
debido a su resistencia y facilidad de los materiales.
Chapa perforada: con su debilidad a bajas temperaturas y la humedad existen
elementos para prolongar su resistencia.
Hierro: debido a su poca resistencia al frio y la humedad hay varios tipos de
restauración por ejemplo se puede tener distintos procesos de aplicación del
esmalte e incluso se puede lacar al horno aumentando más su resistencia.
Madera y vidrio: debido a su baja resistencia contra la humedad con el correr del
tiempo empieza a pudrirse por lo que necesitara un mayor mantenimiento. También
puede usarse la técnica de encerarlo para que aumente la duración.
Mampostería: dependiendo al tipo de mampostería requerirá de varios tipos de
mantenimiento como es el caso de la pintura o el evitar la aparición de hongos por
la humedad.
Paneles solares: los nuevos modelos de paneles solares que existen en el
mercado tienen una garantía de 20 a 25 años, sin embargo se considera que
pueden tener una vida útil de hasta 40 años, donde su desempeño si puede
disminuir pero no una disminución tan notable, algunos paneles pueden producir
hasta el 80% de su producción inicial después de los 40 años.
U.T.N.
Tiempo de Ejecución:
Acero inoxidable: La instalación no requiere soldaduras ya que las uniones son

por encastre. Luego, se utiliza un pegamento especial para fijar el encuentro entre
piezas y garantizar la seguridad de la baranda. El acabado puede ser satinado o
pulido espejo. Este último no es recomendado para las zonas en contacto con las
manos.
Aluminio y vidrio: No requiere de mucho tiempo ya que sus materiales no requiere
de soldaduras sino que se unen por medio de encastre y pegamento. Sus
elementos son livianos lo que facilita su instalación.
Chapa perforada: no requiere de mucho tiempo ya que solo necesita unir las
láminas por medio de encastre. Por lo que decidimos que su condición es buena.
Hierro: es mala ya que toma más tiempo debido a que es necesario unir las piezas
por medio de soldaduras.
Madera y vidrio: su instalación tomara un tiempo debido a la unión de sus piezas
mediante encastre. Por lo que su condición es mala.
Mampostería: requiere de más tiempo que las otras opciones ya que debe pasar
por un proceso de secado de las mezclas que unen las partes, el cual se puede ver
afectado por la presencia de la humedad. Su condición por lo tanto es muy mala.
Paneles solares: su condición es pésima ya que su instalación toma mucho tiempo
considerando el cableado que se hace para generar electricidad mediante el
aprovechamiento de la radiación solar que es captada por los paneles fotovoltaicos.
Visibilidad:
Acero inoxidable: consideramos que no genera mucha obstrucción de luz natural

debido a su sencillez por lo tanto su visibilidad es buena comparada a los otros
materiales.
Aluminio y vidrio: como el acero inoxidable no genera mucha obstrucción de luz y
gracias a su combinación con el vidrio es muy buena su visibilidad.
Chapa perforada: por su escaso espacio libre no permite entrar muchos rayos
solares por lo que su visibilidad es mala.
Hierro: al ser solamente pequeñas tiras de hierro, es decir es menor su volumen, es
mayor la luz que entrara. Por eso decidimos que su condición de visibilidad es
excelente.
Madera y vidrio: como el aluminio y el acero no tiene mucha obstrucción sin
embargo las tablas de madera tiene un mayor tamaño y por lo tanto generarían una
pequeña diferencia de obstrucción respecto a las otras pero sigue siendo buena.
Mampostería: por la unión que tienen no posee espacios libres y por lo tanto no
pasan rayos solares a menos que se haga un hueco pero eso varia del diseño de la
baranda. En general es muy mala su visibilidad.
U.T.N.
Paneles solares: consideramos que al ser láminas y utilizar la luz para generar
energía generaría un efecto de reflejo parecido al polarizado de los autos. Por lo
que su condición de visibilidad es mala respecto a las otras opciones.
El sistema de baranda seleccionado ha sido el

aluminio debido a los resultados obtenidos en
comparación con las otras soluciones.
 2.5) Desarrollar el proyecto y la solución

escogida:
Cabe aclarar que antes del desarrollo de la solución escogida se llevara a cabo el
sistema de la empresa SAPA ALUMINIUM ARGENTINA ya que ofrece buenos
diseños de barandas de aluminio y vidrio laminado a un precio razonable y
económico.
El sistema HA de baranda SAPA ALUMINIUM ARGENTINA ha sido desarrollado

tomando en cuenta los siguientes factores:
 Colocación superior sobre piso terminado, sin necesidad de dejar insertos de

ningún tipo.
 Visión exterior “vidrio total”, sin parantes aparentes, con la parte superior del
vidrio oculta en el pasamano.
 Sistema de anclaje por medio de anclaje químico, que garantiza resistencia al

impacto.
 Conjunto de accesorios realizados en perfiles de aluminio, presentados en kit.

Para cada parante hace falta 1 kit, a lo que habrá que agregar la varilla roscada
de acero inoxidable y el anclaje químico.
U.T.N.
El diseño ha sido diseñado para utilizar un vidrio laminado de 4 + 4 mm o barrotes

verticales de 35 x 15 mm de sección.
Elementos:
U.T.N.
Corte de pasamanos y montantes:

U.T.N.
Escala 1:1
Perspectiva:
Modulación:
U.T.N.
Cortes 1-10-11-12:
U.T.N.
Procedimiento para colocación de anclaje químico y varilla roscada

U.T.N.
1. Taladrar un oficio de 14 mm de diámetro y una profundidad de 100 mm, esta

medida no incluye revestimientos como contrapiso, cerámicos, etc.
Se recomienda durante la operación mantener la perpendicularidad de
perforación con respecto al piso.
2. Quitar los restos de polvo completamente, se puede utilizar agua presurizada
o aire.
3. Comenzar la inyección del químico (*) desde el fondo del orificio hasta la
mitad.
4. Insertar varilla con un movimiento de torsión y comprobar que el químico
haya llenado la totalidad del orificio. Controlar la perpendicularidad
varilla/piso. Retirar los restos de químico cuidadosamente y respetar el
tiempo de fraguado del producto seleccionado.
SEGURIDAD EN LA VIA PÚBLICA

Deben colocarse protecciones a la vía pública cuando la altura alcanzada por la
fachada exceda la medida resultante de la suma de la distancia entre la fachada y la
valla provisoria y la altura de esta última:
U.T.N.
Su ejecución será horizontal o inclinada con

una saliente mínima de 2,00 m., medida
desde la fachada y no podrá cubrir más del
20 % del ancho de la calzada. Se colocará
entre los 2,50 m. y 9,00 m. de altura sobre la
acera y se extenderá en todo el frente del
predio. Esta protección permanente será
ejecutada siguiendo los lineamientos
constructivos adoptados para la valla, la que
en las Zonas del Micro y Macro Centro y
Avenidas solamente, y no en el resto de la
Ciudad, será elevada hasta alcanzar la
citada protección de forma tal que el
conjunto valla-defensa permanente
constituya así un solo elemento. Cuando el
borde de la pantalla se encuentre a una
distancia menor de 0,50 m. del cordón del
pavimento o lo rebase, deberá colocare
como mínimo a una altura de 4,50 m.
medida desde la acera; esta pantalla podrá
abrazar los árboles o instalaciones públicas debiendo tomarse las precauciones
para no dañarlo.
CODIGO DE EDIFICACION (PROTECCION A LA VIA PÚBLICA)

U.T.N.
SEGURIDAD E HIGIENE DE LOS TRABAJADORES
Durante el desarrollo del trabajo mismo, se deberá cumplir las siguientes normativas
del DECRETO 911/96. El empleador es el principal y directo responsable, sin
perjuicio de los distintos niveles jerárquicos y de autoridad de cada empresa y de los
restantes obligados definidos en la normativa de aplicación, del cumplimiento de los
requisitos y deberes consignados en el presente decreto. Estarán a su cargo las
acciones y la provisión de los recursos materiales y humanos para el cumplimiento
de los siguientes objetivos:
 Los empleadores deberán instrumentar las acciones necesarias y suficientes

para que la prevención, la higiene y la seguridad sean actividades integradas
a las tareas que cada trabajador desarrolle en la empresa, contratando la
asignación de las mismas y de los principios que las sustentan a cada puesto
de trabajo y en cada línea de mando, según corresponda, en forma explícita.
 Los empleadores deberán capacitar a sus trabajadores en materia de Higiene
y Seguridad y en la prevención de enfermedades y accidentes del trabajo, de
acuerdo a las características y riesgos propios, generales y específicos de las
tareas que cada uno de ellos desempeña.
 Creación y mantenimiento de Condiciones y Medio Ambiente de Trabajo que
aseguren la protección física y mental y el bienestar de los trabajadores.
 Los empleadores deberán adecuar las instalaciones de las obras que se
encuentren en construcción y los restantes ámbitos de trabajo de sus
empresas a lo establecido en la Ley Nº 19.587 y esta reglamentación, en los
plazos y condiciones que a tal efecto establecerá la SUPERINTENDENCIA
DE RIESGOS DEL TRABAJO (SRT).
 Creación y mantenimiento de Condiciones y Medio Ambiente de Trabajo que
aseguren la protección física y mental y el bienestar de los trabajadores.
U.T.N.
 3) Conclusión:
En la ejecución del trabajo práctico, aplicando la metodología del ingeniero,
aprendimos a resolver con la guías que sirve fundamentalmente para proporcionar
normas básicas, que permitan encontrar, obtener, crear y organizar datos e
información, teniendo en cuenta que debe utilizarse, aplicarse con flexibilidad y
creatividad, razonamiento, seguridad, al adaptándolo a las exigencias de cada caso
concreto. Como identificar con claridad el problema, determinar las condiciones o
variables a cumplir por la solución, plantear y describir las características de las
diferentes soluciones, seleccionar la solución más adecuada, desarrollar el proyecto
y la ejecución de esta solución.
Es un conjunto de especificaciones y pasos logramos alcanzar y consolidar el
objetivo general que es llegar a la solución más adecuada en Av. Asamblea 20,
entre Av. La Plata y senillosa, Parque Chacabuco. En este edificio en construcción
nos encargamos de la elección y montaje de las barandas de los balcones.
La organización, racionalidad, y coherencia para esta clase de trabajos se hace
notoria al momento de aplicar este modelo.
Obtenemos el conocimiento al aplicar la forma en que un ingeniero se desempeña y
sobresale en el campo laboral, con el concepto de trabajo para resolver los
problemas que se le presentan.
Este trabajo son las bases de nuestra carrera, el comienzo en la especialidad por lo
que empezamos a ampliar nuestras expectativas, conocimientos, formación, ética y
moral sobre la misma y a encarar nuestro futuro académico con la seriedad,
compromiso y pautas que merece adaptándolo a nuestra vida como parte de ella.
 4) vocabulario:
Parcela: superficie indivisa de terreno designada como tal en planos registrados por
la autoridad competente.
Fachada principal: paramento exterior de un edificio que delimita su volumen hacia

la vía publica, aunque la traza del mismo no coincida con la L.O. (línea oficial) o con
la Línea Municipal de Edificación.
Estructura: Armazón o esqueleto y todo elemento resistente de un edificio o

instalación que sirve de sustento a la construcción del mismo.
Solado: Es el revestimiento del suelo natural o de un contrapiso.

U.T.N.
Balcón: elemento accesible, voladizo, generalmente prolongación del entrepiso y

limitado por un parapeto.
Línea Oficial (L.O.): Línea que separa la parcela de la vía pública o en otras
palabras, la línea señalada por el gobierno para la futura vía pública.
Tensado: Atirantar, poner tensa alguna cosa, como cuerdas, cables de hierro, etc.
con el fin de darle mayor resistencia.
Listones de madera: son piezas realizadas con tablas estrechas y de longitud muy
superior al ancho. Su uso es tanto funcional como decorativo, pueden emplearse en
construcción, para soporte de tipos constructivos como el balloon frame, o para
soporte de paneles.
Cronograma de obra: es una herramienta muy importante en la gestión de

proyectos. Puede tratarse de un documento impreso o de una aplicación digital; en
cualquier caso; el cronograma incluye una lista de actividades o tareas con las
fechas previstas de su comienzo y final.
Montantes: se designa montante a toda pieza vertical que sin que pueda ser
considerada como pilastra o columna sostiene alguna construcción.
U.T.N.
 5) Bibliografía:
Sitios de internet:
1)http://www.sumaestructuras.com.ar/barandas_edificios.php
2) http://www.eleveescaleras.com.ar/fotos/barandasedificios/barandas-balcones-
29.htm
3) http://www.metalesmilgrom.com.ar/barandas-de-acero-inoxidable.html
4) http://www.cemaer.org/resisten-los-paneles-solares-el-granizo/
5) http://arkimetal.com/barandas-para-balcones
6) https://es.wikipedia.org/wiki/Barandilla
6) decreto 911/96: http://infoleg.mecon.gov.ar/infolegInternet/anexos/35000-

39999/38568/texact.htm
7)
Revistas especializadas:
1) http://www.alumaksa.com.ar/2015_pdf/HA_sist_baranda.pdf
2) http://bkaberturas.com.ar/catalogos/aluminio/19-SERIE%20BB.pdf
3)https://www.interempresas.net/FeriaVirtual/Catalogos_y_documentos/174131/Sist
ema-de-barandillas-inoxidables-BINOX-Catalogo-Tecnico.pdf
Libros:
1) INTI-CIRSOC.
Pdf:http://www.inti.gob.ar/cirsoc/pdf/201/reglamento/reglamento201completo.pdf
2) Código de Edificación de la Ciudad Autónoma de Buenos Aires
Pdf: http://www.agcontrol.gob.ar/pdf/codigo-edificacion-CABA.pdf

TP 1

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

TP 1

Cargado por

Copyright:

Formatos disponibles

INGENIERIA CIVIL I GRUPO N°

TEMA TP: Metodología de Trabajo del Ingeniero 3

1.1) TEMA: METODOLOGIA DE TRABAJO DEL INGENIERO……………………… 2

2.1) IDENTIFICACION DEL PROBLEMA………………………………………………… 5

2.2) DETERMINACION DE LAS CONDICIONES O VARIABLES A CUMPLIR……... 7

2.3) PLANTEO Y DESCRIPCION DE LAS DIFERENTES SOLUCIONES…………… 8

 1º SOLUCION: BARANDAS DE ACERO INOXIDABLE……………………... 8

2.4) SELECCIÓN DE LA SOLUCION MÁS ADECUADA………………………. 18

2.5) DESARROLLO Y EJECUCION DE LA SOLUCION ESCOGIDA………... 25

 1.1: Introducción general al tema:

Metodología de Trabajo del Ingeniero

Se entiende por tal al conjunto de métodos y raciocinios que en forma sistemática

Luego de analizar todas las posibles alternativas se selecciona la que satisfaga

5) Desarrollar el proyecto y la ejecución de esta solución:

Una vez explicada la introducción al general, vamos a desarrollar en particular el

 Barandas que se utilizan para las escaleras ya sean públicas o privadas.

Se aplican diferentes reglas para la construcción de una baranda donde va a estar

En el desarrollo de este trabajo utilizaremos la metodología de trabajo del ingeniero,

 2.1) Identificar claramente el problema-necesidad

Para lograr la correcta objetividad del trabajo situaremos esta problemática en

Imágenes del edificio en construcción:

 2.2) Determinar las condiciones o variables a

Retención para chicos:

 2.3) Plantear y describir las características y

 1º solución: barandas de acero inoxidable:

El Acero Inoxidable es un material noble, muy resistente estructuralmente y de bajo

En la imagen se puede apreciar en detalle un sobrio y moderno diseño que combina

TUBO DE ACERO INOXIDABLE: Tubos en longitudes de hasta 6 metros según

ANCLAJES: existen varios tipos y diseños de anclajes, dependiendo de la forma

Anclaje para tubo ø43 Anclaje para tubo ø43 articulado

Accesorios terminales: la funcionalidad de estos accesorios es de darle una

Tapón ø43 Fijación lateral a pared

CONECTORES: Su funcionalidad es, como su nombre lo dice, conectar los

MONTANTES: es un elemento vertical donde se asienta la barandilla o

 2º solución: barandas de chapa perforada:

Íntegramente realizada en acero inoxidable y chapa perforada, para mayor

 3º solución: baranda de hierro

La estructura central está

 4º solución: barandas de mampostería:

Baranda de seguridad de acero inoxidable. Íntegramente trabajado en acero

 5º solución: barandas de aluminio

Las barandas fabricadas en aluminio tiene la ventaja de no necesitar mantenimiento

 6º solución: barandas de madera:

Las barandas de madera, de aspecto serio y tradicional se adaptan muy bien a la

 7º solución (creativa): Paneles solares

Paneles solares: están formados por numerosas celdas que convierten

la superficie. La estructura suele estar compuesta de ángulos de aluminio, carril de

Costo de paneles solares: El coste de los paneles fotovoltaicos se ha reducido de

puede aplicar de forma decorativa, en un espacio donde tenga incidencia de la luz

A pesar de esa semitransparencia en su interior albergan las células solares

 2.4) Seleccionar la solución más adecuada:

 Consideramos que lo más importante sería la estabilidad con un 20% de

 No es tan importante la visibilidad que entre en la habitación en comparación a

Retención para chicos:

Resistencia a agentes climáticos:

Acero inoxidable: como es inoxidable, está capacitado a aguantar la humedad y

Acero inoxidable: El costo de una baranda recta de 4 m y tres líneas de tensores

Acero inoxidable: no requiere de mucho mantenimiento aunque existen productos

Acero inoxidable: La instalación no requiere soldaduras ya que las uniones son

Acero inoxidable: consideramos que no genera mucha obstrucción de luz natural

El sistema de baranda seleccionado ha sido el

 2.5) Desarrollar el proyecto y la solución

El sistema HA de baranda SAPA ALUMINIUM ARGENTINA ha sido desarrollado
