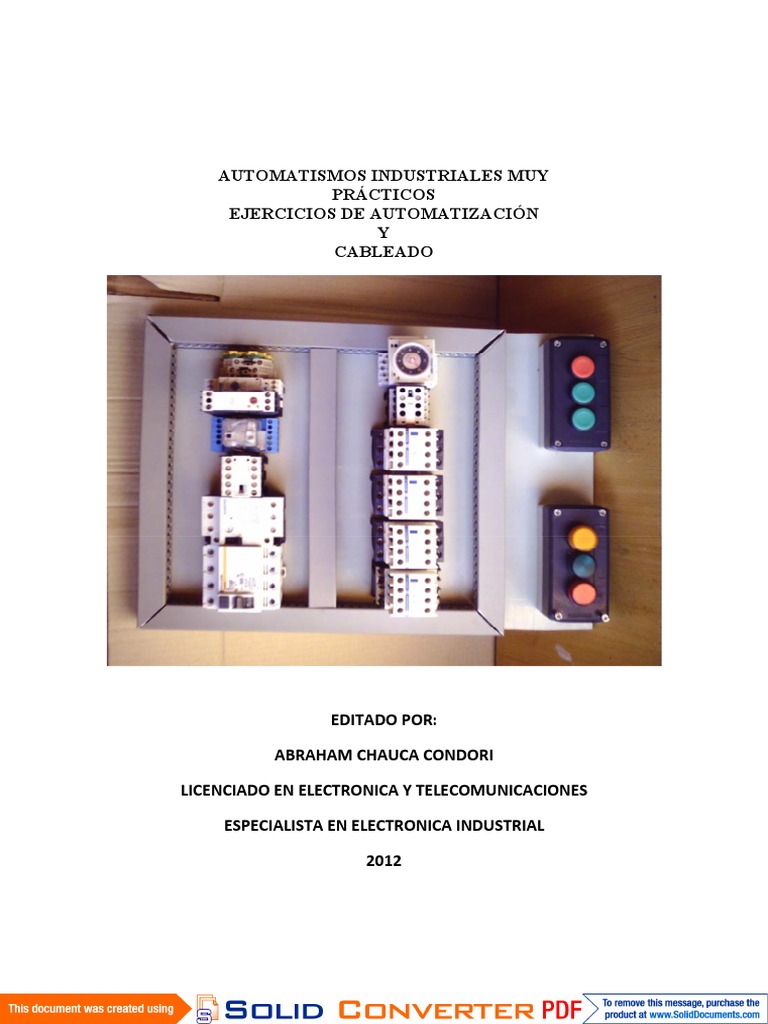

AUTOMATISMOS INDUSTRIALES MUY

PRÁCTICOS
EJERCICIOS DE AUTOMATIZACIÓN
Y
CABLEADO

EDITADO POR:

ABRAHAM CHAUCA CONDORI

LICENCIADO EN ELECTRONICA Y TELECOMUNICACIONES

ESPECIALISTA EN ELECTRONICA INDUSTRIAL

2012
INDICE
Titulo 1
Introducción
Simbología
Ejercicios de automatismos eléctricos
Ejercicio 1: REALIMENTACIÓN DE UN CONTACTOR O FUNCIÓN MEMORIA
(Marcha – Parada con prioridad de parada)
Ejercicio 2: REALIMENTACIÓN DE UN CONTACTOR O FUNCIÓN MEMORIA
(Marcha – Parada con prioridad de marcha)
Ejercicio 3: MARCHA DESDE DOS SITIOS Y UNA PARADA
Ejercicio 4: PARADA DESDE DOS SITIOS Y UNA MARCHA
Ejercicio 5: PARADA DESDE DOS SITIOS Y DOS MARCHAS
(Indistintamente)
Ejercicio 6: PARADA DESDE DOS SITIOS Y DOS MARCHAS
(Simultáneamente)
Ejercicio 7: MARCHA – PARADA CON RELÉ TÉRMICO
Ejercicio 8: MARCHA PULSATORIA
Ejercicio 9: ENCLAVAMIENTO DE DOS CONTACTORES
Ejercicio 10: INVERSOR DE GIRO PASANDO POR PARADA
Ejercicio 11: INVERSOR DE GIRO SIN PASAR POR PARADA
Ejercicio 12: INVERSOR DE GIRO CON CONMUTADOR DE DOS POSICIONES
Ejercicio 13: INVERSO DE GIRO CON FINALES DE CARRERA
Ejercicio 14: INVERSOR DE GIRO CON PARADA AUTOMÁTICA
Ejercicio 15: JUGANDO CON EL INVERSOR DE GIRO
Ejercicio 16: PUESTA EN MARCHA PRIORIZADA
Ejercicio 17: TEMPORIZACIÓN A LA CONEXIÓN MANUAL
Ejercicio 18: TEMPORIZACIÓN A LA CONEXIÓN AUTOMÁTICA
Ejercicio 19: PARADA TEMPORAL AUTOMÁTICA DE UN MOTOR
Ejercicio 20: MARCHA Y PARADA DE UN MOTOR CON UN SOLO PULSADOR
Ejercicio 21: MARCHA Y PARADA DE DOS MOTORES

Ejercicio 22: MARCHA Y PARADA DE DOS MOTORES CON UN SOLO PULSADOR

Ejercicio 23: MARCHA DE DOS MOTORES Y UN TEMPORIZADOR

Ejercicio 24: UN SOLO PULSADOR Y UN TEMPORIZADOR PONEN EN MARCHA DOS
MOTORES.
Ejercicio 25: MARCHA DE DOS MOTORES EN FORMA ALTERNATIVA
Ejercicio 26: MARCHA DE DOS MOTORES Y PARADA AUTOMÁTICA
Ejercicio 27: ARRANCAR ESTRELLA (λ) – TRIANGULO (Δ) UN MOTOR CON PULSADOR
Ejercicio 28: ARRANCAR ESTRELLA (λ) – TRIANGULO (Δ) UN MOTOR CON CAMBIO
AUTOMATICO.
Ejercicio 29: ARRANCAR ESTRELLA (λ) – TRIANGULO (Δ) DE DOS MOTORES EN CASCADA
CON CANMBIO AUTOMATICO.
Ejercicio 30: INVERSOR DE GIRO DE UN MOTOR ESTRELLA (λ) – TRIANGULO (Δ)
Los ejercicios son fáciles de montar en un tablero o cuadro eléctrico, y sirven como base para aprender a
hacer esquemas de potencia, los circuitos de maniobra o multifilar, hacen una descripción del
funcionamiento, aplicaciones y posibles averías.
Si no tienen mucha experiencia, tienen que ser asesorados por una persona que lo tenga.
Ustedes aran los diagramas en GRAFCET o en diagramas de flujo. Programaran en LOGO de Siemens,
en S7 200, S7 300 (autómatas programables), u otros autómatas.
Los primeros ejercicios, los circuitos de potencia estarán conectados en un motor trifásico, pero se pueden
conectar a tres bombillas de 240V 60 W. Las conexiones en general, se harán dependiendo de qué voltaje
están trabajando. En mi caso trabajamos con voltajes de 380 V por fase, la conexión de las bombillas solo
se pueden conectar en estrella (λ), y la unión de ellos se conecta al neutro.
Estos ejercicios son la base para introducirse en el mundo de los automatismos industriales, aquí
trabajamos con motores muy pequeños.
Espero que en un tiempo no tan largo, salga la segunda parte de estos ejercicios con una aplicación más
comercial, como por ejemplo; el control de un ascensor de dos plantas y, más.
En estos apuntes se presentan algunos símbolos eléctricos que se usan en la industria.
Espero que estos pequeños apuntes les ayuden a orientarse en este mundo qué es muy maravilloso,
interesante y muy comercial.
En nuestra industria en general se necesitan muchos técnicos que tengan conocimiento de lo que estamos
escribiendo.

EL AUTOR

ABRAHAM CHAUCA CONDORI

SIMBOLOGIA FUNCIONAL
EXERCICI 1: REALIMENTACION DE UN CONTACTOR O FUNCION
MEMORIA
(Marcha – Parada con prioridad de parada)
Circuito de Potencia y de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICIO 2: REALIMENTACION DE UN CONTACTOR O FUNCION
MEMÒRIA
(Marcha – Parada con prioridad de marcha)

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICIO 3: MARCHA DE DOS PULSADORES DE MARCHA Y UNA
PARADA.
Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EXERCICIO 4: PARADACON DOS PULSADORS DE PARADA Y UNA MARCHA.

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EXERCICIO 5: PARADA Y MARCHA CON DOS PULSADORESDES CADA UNO.
(INDISTINTAMENTE)

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICI0 6 : PARADA POR DOS PULSADORES Y UNA DE MARCHA
(PULSADORES DE PARADA SIMULTANEAMENTE)

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICIO 7: MARCHA Y PARADA CON RELE TERMICO Y
MAGNETOTÈRMICO (en caso de averías)

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO-
EJERCICIO 8 : MARCHA POLSATÒRIA

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICIO 9: ENCLAVAMENTO DE DOS CONTACTORES

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICIO 10: INVERSOR DE GIRO PASANDO POR PARADA

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO.
EJERCICIO 11: INVERSOR DE GIRO SIN PASAR POR PARADA

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO
EJERCICIO 12: INVERSOR DE GIRO CON COMMUTADOR DE DOS
POSICIONES

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO
EJERCICIO 13: INVERSOR DE GIRO CON FINALES DE CARRERA

Circuito de Potencia Circuito Multifilar o de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
4. Realice el diagrama pictórico del circuito de maniobra o mando.
DIAGRAMA PICTORICO
EJERCICIO 14: INVERSOR DE GIRO CON PARADA AUTOMATICA

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA DE TIEMPOS
EJERCICIO 15: JUGANDO CON EL INVERSOR DE GIRO

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:
1. Identifique los elementos utilizados en los circuitos
2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA PICTORICO
EJERCICI0 16: PARADA EN MARCHA PRIORIZADA

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA DE TIEMPOS
 EJERCICIO 17: TEMPORITZACION A LA CONNEXION (MANUALMENTE)

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA DE TIEMPOS
EJERCICIO 18: TEMPORIZACION A LA CONEXION AUTOMATICA

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA DE TIEMPOS
EJERCICIO 19: PARADA TEMPORAL AUTOMATICA DE UN MOTOR

Circuito de Potencia Circuito de Maniobra

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA DE TIEMPOS
EJERCICIO 20: ARRANCAR Y PARAR UN MOTOR CON UN PULSADOR

Circuito de Potencia Circuito de Maniobra o Multifilar

EJERCICIOS:

1. Identifique los elementos utilizados en los circuitos

2. Realice la simulación de los circuitos (solicite el software de simulación
al docente)
3. Realice el diagrama de tiempos correspondiente.
DIAGRAMA DE TIEMPOS
