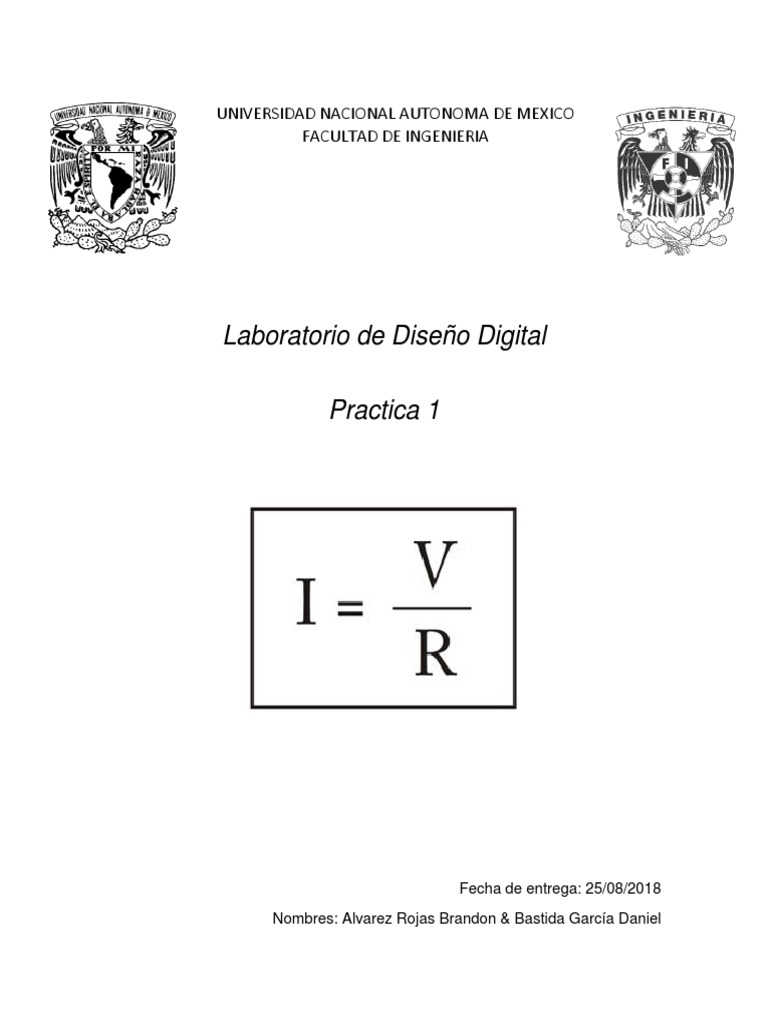

FACULTAD DE INGENIERIA
Practica 1
𝑉
𝐼=
𝑅
Donde I es la intensidad que se mide en amperios (A), V el voltaje que se mide en
voltios (V); y R la resistencia que se mide en ohmios (Ω)
Con esta expresión vas a ser capaz de calcular en un circuito una magnitud a
partir de las otras dos. Para calcular la intensidad calculamos directamente la
fracción anterior.
Objetivo
Aprender a medir de manera adecuada, la corriente, voltaje y resistencia en un
circuito
Medición de resistencia:
Para medir la resistencia se requiere conectar las puntas del multímetro en
paralelo al elemento a medir.
6. Generador de funciones
Un generador de funciones es capaz de transmitir una señal del tipo cuadrada,
triangular y senoidal. Se puede modificar la frecuencia y la amplitud de la señal.
7. Osciloscopio
Para ver la señal que envía el generador de funciones, se requiere un aparato que
interprete la señal, para ello está el osciloscopio. Este aparato mostrará la señal
en la pantalla, para poder verla se necesita conectar el generador de funciones en
cualquier canal del osciloscopio y presionar el botón del canal al que se conectó.
Existen unos cursores que sirven para desplazar la señal por la pantalla y poder
apreciar la señal de mejor forma. Se puede desplazar horizontalmente o
verticalmente.
Entre las múltiples funciones de este aparato, es posible calcular la frecuencia,
periodo y voltaje Vpp que ha enviado el generador de funciones.
Para calcular la frecuencia se han de calcular la cantidad de cuadros horizontales
para los cuales se ha completado un ciclo de la señal, después se checa la escala
en tiempo que se está utilizando. Ahora se deberán multiplicar estos dos datos y
con ello se obtiene el periodo, finalmente para obtener la frecuencia se obtiene el
inverso de ese dato.
Señal cuadrada:
Señal triangular:
Señal senoidal:
Conclusiones
Se entendió la forma adecuada de utilizar el multímetro para medir voltaje,
resistencia y corriente eléctrica. Además se pudo generar señales con la ayuda del
generador de funciones y se vieron a través de un osciloscopio.
Bibliografía
Electricidad y magnetismo. Editorial trillas. Gabriel A. Jaramillo Morales
