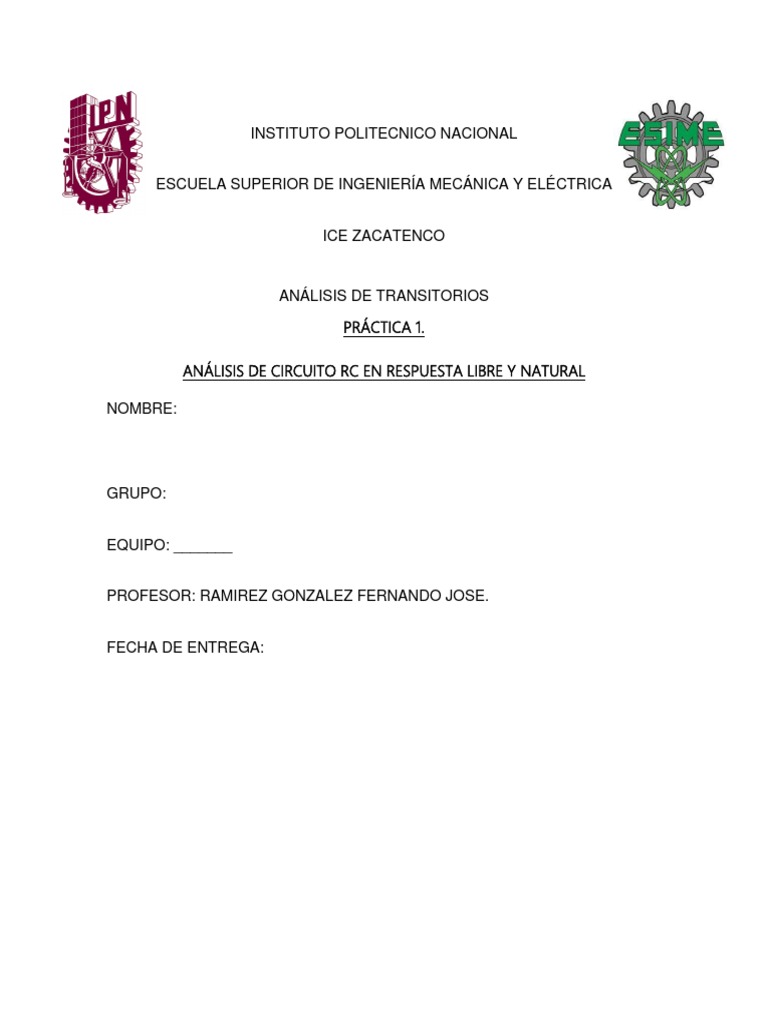

INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA
ICE ZACATENCO
ANÁLISIS DE TRANSITORIOS
PRÁCTICA 1.
ANÁLISIS DE CIRCUITO RC EN RESPUESTA LIBRE Y NATURAL
NOMBRE:
GRUPO:
EQUIPO: _______
PROFESOR: RAMIREZ GONZALEZ FERNANDO JOSE.
FECHA DE ENTREGA:
OBJETIVO
Encontrar el comportamiento de la diferencia de potencial en función del tiempo
V(t). Se propondrá un circuito RC en el cual, se realizarán las mediciones
pertinentes para voltaje y corriente. Dicho circuito se realizará en un simulador.
Medir la constante de tiempo del circuito.
INTRODUCCIÓN
CONSIDERACIONES TEÓRICAS
El circuito resistor-capacitor RC, es uno de los primeros circuitos interesantes que
podemos construir y analizar. Comprender el comportamiento de este circuito es
esencial para aprender electrónica. Podemos encontrar formas de este circuito en
todas partes. A veces, construirás este circuito a propósito; otras, el circuito
aparecerá por su cuenta.
Cuando algo cambia en un circuito, como, por ejemplo, cuando cerramos un
interruptor, los voltajes y las corrientes en el circuito se ajustan a las nuevas
condiciones. Si el cambio es un escalón de voltaje, es decir, una subida abrupta de
cero a un valor constate de voltaje, decimos que la respuesta de los voltajes y las
corrientes es una respuesta al escalón. Esta respuesta al escalón es una manera
frecuente de darle al circuito un pequeño "empujón" para ver lo que hace, y nos dice
bastante sobre las propiedades del mismo.
¿Qué vamos a construir?
Podemos separar la respuesta total de un circuito en una respuesta forzada más
una respuesta natural. Podemos combinar estas respuestas por medio del principio
de superposición.
Calculamos la respuesta forzada con las fuentes prendidas, pero con las
condiciones iniciales (energía interna almacenada) iguales a cero.
La respuesta natural es lo que hace el circuito cuando incluimos las condiciones
iniciales (los voltajes iniciales en los capacitores o las corrientes iniciales en los
inductores) en ausencia de fuentes.
Total = Forzada + Natural
Encontrar la respuesta al escalón de un circuito RC
Estamos interesados en el voltaje en el capacitor, (v) como una función del tiempo.
Empezamos por ver qué sucede antes de que se cierre el interruptor. Después nos
adelantamos mucho en el tiempo y averiguamos en dónde termina el circuito. Por
último, vemos qué sucede entre que se cierra el circuito y mucho tiempo en el futuro.
PROCEDIMIENTO
Tenemos el siguiente circuito:
Primera Etapa
t<0
𝑣𝑐 (0̅) = 𝐸
𝑖𝑐 (0̅) = 0
∴ 𝑖𝑅1 (0̅) = 0 , 𝑉𝑅1 (0̅) = 0
Segunda Etapa
𝐶𝑜𝑛 𝑡 = 0 (𝐶𝑜𝑛𝑡𝑖𝑛𝑢𝑖𝑑𝑎𝑑 𝑒𝑛 𝑒𝑙 𝑜𝑟𝑖𝑔𝑒𝑛)
𝑡(0̅) = 𝑡(0+ ) = 𝑡(0)
𝑣𝑐 (0̅) 𝐸
𝑖(0) = =
𝑅 𝑅
𝑣𝑐 (0̅)
𝑅 𝑖(0) =
𝑅
𝑉𝑟 (0) = 𝑉𝑐 (0̅)
Tercera Etapa
L.K.V. ∑𝑁𝑒
𝑘=1[𝑘, 𝑚]𝑉𝑘 = 0 𝑃𝑎𝑟𝑎 𝑚 = 1,2,3 … 𝑁𝑚
De aquí decimos que la corriente es la misma en la resistencia de 1K y en el
capacitor.
𝑉𝑅2 (𝑡) + 𝑉𝑐 (𝑡) = 0
1 𝑑𝑣𝑐 (𝑡)
𝑅2 𝑖𝑅2 (𝑡) + 𝐶 ∫ 𝑖𝑐 (𝑡)𝑑𝑡 = 0 Sabemos que 𝑖𝑐 (𝑡) = 𝐶 𝑑𝑡
𝑑𝑣𝑐 (𝑡) 1 𝑑𝑣𝑐 (𝑡)
𝑅𝐶 + ∫ [𝐶 ] 𝑑𝑡 = 0
𝑑𝑡 𝐶 𝑑𝑡
𝑑𝑣𝑐 (𝑡)
𝑅𝐶 + 𝑣𝑐 (𝑡) = 0
𝑑𝑡
𝑑𝑣(𝑡) 1
+ 𝑣(𝑡) = 0
𝑑𝑡 𝑅𝐶
𝑑𝑛
𝐷𝑛 → 𝑓(𝑡)
𝑑𝑡 𝑛
1
𝑣(𝑡) [𝐷 + ]=0
𝑅𝐶
1
𝑣(𝑡) = 𝐾 𝑒 −𝑅𝐶𝑡
𝐶𝑜𝑛 𝑡 = 0
1
𝑣(0) = 𝑘𝑒 −𝑅𝐶(0)
𝑣(0) = 𝐾 = 𝑣𝑐 (0̅)
1
𝑣(𝑡) = 𝑣𝑐 (0̅) 𝑒 −𝑅𝐶𝑡 𝐶𝑜𝑛 𝑡 = 𝜏 = 𝑅𝐶
𝑣(𝜏) = 𝑣𝑐 (0̅)𝑒 −1
Sustituyendo valores en la ecuación y para diferentes tao’s, hasta 5, en la
siguiente tabla podremos comparar los resultados obtenidos teóricamente contra
los obtenidos en el simulador.
1
𝑣(𝑛𝜏) = 𝐸 𝑒 −𝑅𝐶 𝑛𝜏
Observaremos la medición de corriente que circula por la malla formada, y el
voltaje en el capacitor cuando se active el interruptor.
Observemos que mientras transcurre el tiempo, el capacitor se carga y eleva su
voltaje que a su vez impide el paso de corriente y esta va decreciendo hasta llegar
a cero y el voltaje del capacitor tiene su valor máximo, es decir; el valor de la
fuente.
Al cargarse por completo el capacitor, se comporta como circuito abierto es decir
pone una impedancia muy grande y no permite el flujo de corriente. Lo siguiente
es activar el interruptor y ver la gráfica obtenida para el estado transitorio.
Circuito simulado
Primera 𝜏
Segunda 𝜏 tercera 𝜏
Cuarta 𝜏 quinta 𝜏
Dados los valores de R y C, obtenemos los tiempos para la cte.
Tiempo para las constantes
R = 1kΩ ; C = 470µF R = 2kΩ ; C = 700µF R = 330Ω ; C = 100µF
𝜏 470 ms 𝜏 1.40 s 𝜏 33 ms
2𝜏 940 ms 2𝜏 2.80 s 2𝜏 66 ms
3𝜏 1.410 s 3𝜏 4.20 s 3𝜏 99 ms
4𝜏 1.88 s 4𝜏 5.60 s 4𝜏 132 ms
5𝜏 2.55 s 5𝜏 7.00 s 5𝜏 165 ms
Señal transitoria obtenida:
Obtención de voltaje mediante constantes de tiempo.
1. 2.-
De esta manera se obtuvieron hasta la quinta cte. Dados los resultados prácticos,
1
obtenemos resultados teóricos mediante 𝑣(𝑡) = 𝑉𝑐(0) 𝑒 −𝑅𝐶𝑡 tabulamos y
comparamos.
Voltajes obtenidos
Voltaje para las constantes
Práctico Teórico
𝑉𝜏 4.1804 𝑉𝜏 4.4145
V V
𝑉2𝜏 1.5694 𝑉2𝜏 1.6240
V V
𝑉3𝜏 576.2194 𝑉3𝜏 597.4448
mV mV
𝑉4𝜏 217.4890 𝑉4𝜏 219.7877
mV mV
𝑉5𝜏 77.8907 𝑉5𝜏 80.8554
mV mV
CONCLUSIÓN:
Al haber comparado los cálculos matemáticos con el simulador se apreció que la
principal diferencia fue la escala del simulador, fue un poco complicado colocarnos
en donde queríamos en el osciloscopio por lo que variaron levemente los resultados
de la tabla y en algunos casos no logramos colocarnos en donde se deseó debido
a la escala del osciloscopio, se observó que si se coloca un mayor valor de R y C la
señal tarda más tiempo en decaer que si son menores dichos valores, se concluyó
que la curva de la respuesta natural depende directamente de los valores de las
resistencias, si son mayores decae más rápido y sin son menores mas lento.
