Se deben subir el archivo en Word con capturas de pantalla y el archivo el FLUIDSIM (.ct)

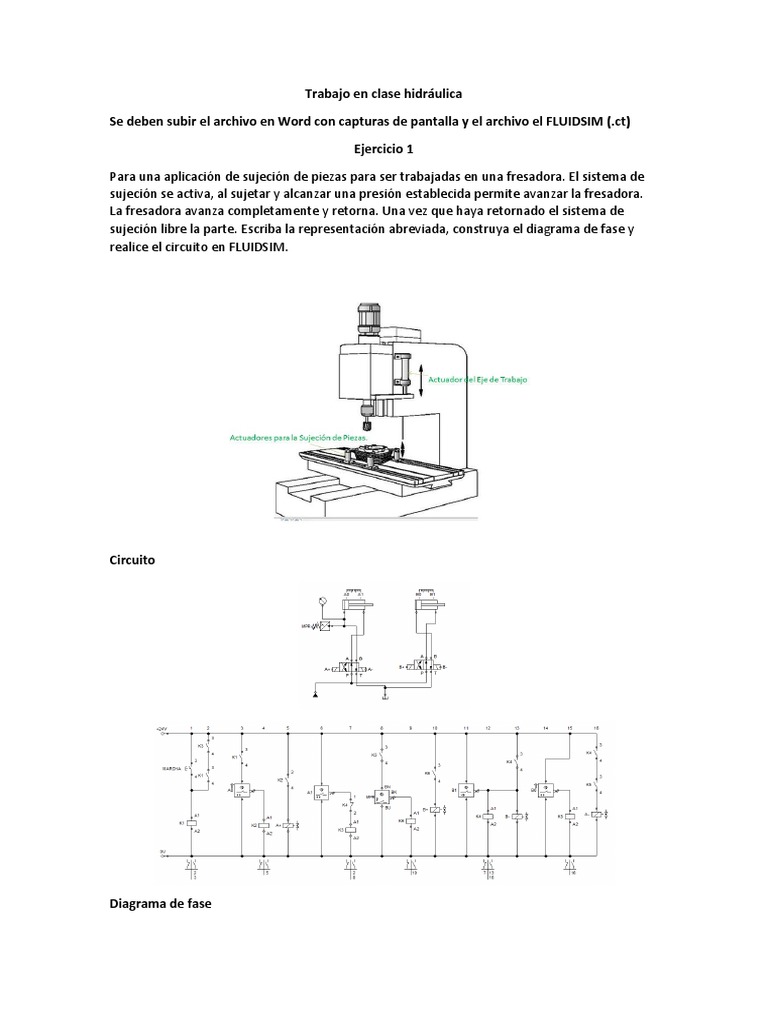

Ejercicio 1
Para una aplicación de sujeción de piezas para ser trabajadas en una fresadora. El sistema de
sujeción se activa, al sujetar y alcanzar una presión establecida permite avanzar la fresadora.
La fresadora avanza completamente y retorna. Una vez que haya retornado el sistema de
sujeción libre la parte. Escriba la representación abreviada, construya el diagrama de fase y
realice el circuito en FLUIDSIM.
Circuito
Diagrama de fase
A+B+B-A-
Ejercicio 2
En el siguiente sistema las piezas son taladradas y escariadas. Las piezas son colocadas a mano
en un sistema de sujeción. Una vez sujetada la pieza, el operador acciona un pulsador de
marcha, se procede a taladrar la pieza (cilindro A). Una vez concluido este proceso, avanza el
cilindro B y desplaza la pieza a la estación de escariado (cilindro C). Una vez concluido el
proceso de escariado, el cilindro B vuelve a su posición normal, con lo que puede extraerse la
pieza.
