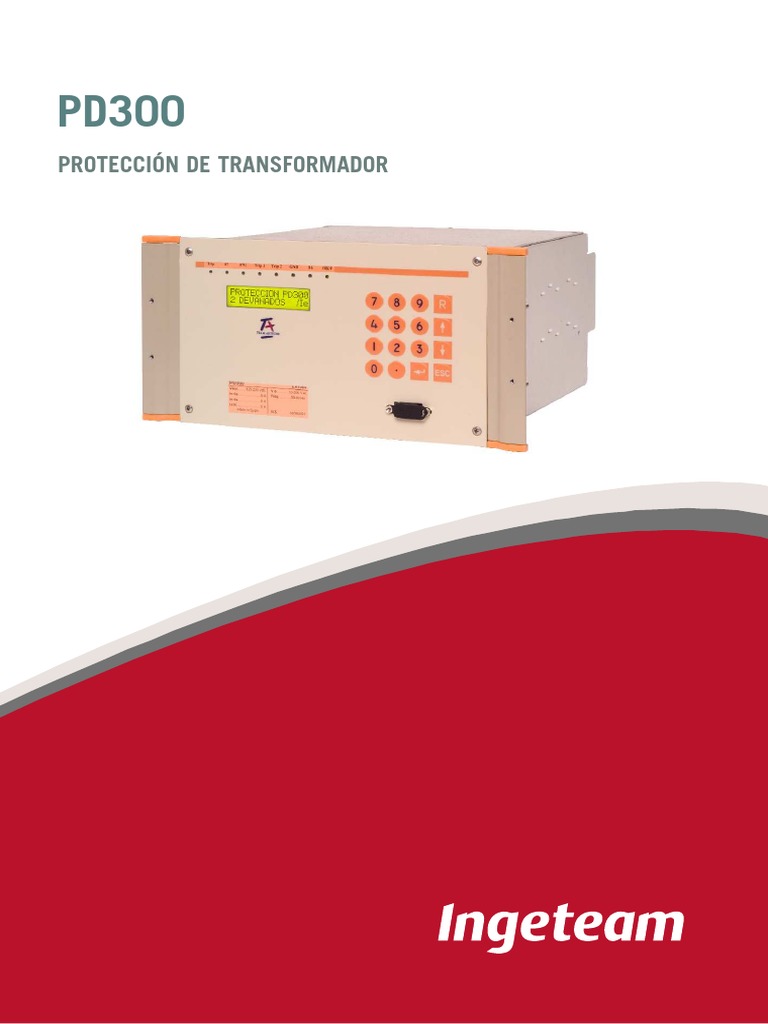

PD300

PROTECCIÓN DE TRANSFORMADOR
 INTRODUCCIÓN MODELOS DE PD300

Los equipos PD300 son relés de tecnología numérica que incorporan
simultáneamente en una misma unidad un gran número de funciones de
protección para formar una solución adaptada a la necesidad de cada
usuario.
Además de las funciones de protección, disponen de una amplia gama de
características opcionales, como son:
Los equipos PD300 se presentan en tres diferentes
modelos:
 Modelo PD300-2: Protección de transformadores de dos devanados
 Modelo PD300-3: Protección de transformadores de dos ó de tres
devanados
 Modelo PD300-G: Protección de generador

 Automatismos
 Medida SOLUCIONES MECÁNICAS
 Comunicaciones
 Oscilografia
 Sucesos Los equipos están basados en la plataforma hardware serie 300 y se pre-
sentan en las siguientes construcciones metálicas:
 Informe de faltas

El equipo PD300 tiene un puerto de comunicación frontal y puede tener

PD300 Caja horizontal
hasta dos puertos traseros que permiten:

 Conectarse a un Sistema Integrado de Protección y Control,

con diferentes protocolos
 Acceso a la información de estado, datos históricos y ajustes,
de forma local, centralizada y/o de forma remota a través de
comunicaciones telefónicas.

APLICACIÓN
PD300 Caja vertical

Los equipos de protección diferencial PD300 tienen aplicación como ele-

mentos principales de protección y control de transformadores de dos y
tres devanados, tanto para faltas internas como aquellas que se produz-
can dentro de la zona de influencia de los TIs.
Los equipos PD300 no requieren de la utilización de transformadores
intermedios para el ajuste de relación de grupo de conexión, ya que este
se realiza mediante ajustes en el propio relé. Además, los equipos PD300
disponen de filtro homopolar.

Existe un modelo de PD300 específico para protección de generador.

PD300 Integrado en TCP

Presenta las mismas funciones de protección que la PD300 y además,

incorpora las funciones de control y automatización local del TCP (ver
catálogo TCP).
PD300 - 02/08

2
MODELOS PD300-2 Y PD300-G

El equipo PD300-2 constituye una protección completa para transforma- Protecciones

dores de dos devanados, incluyendo además de las protecciones diferen-
cial y de sobreintensidad, unidades de sobreexcitación y tensión.
El equipo PD300-G tiene aplicación como protección de generadores.
Hardware
 Diferencial trifásica porcentual (87) con frenado por armónicos
(con cross-blocking) (modelo PD300-2)
 Diferencial trifásica porcentual (87) (modelo PD300-G)
 Diferencial instantánea (87)

 8 entradas analógicas de intensidad y una de tensión  Tierra restringida (87G) (Apta para autotransformadores)

 8 Entradas digitales (17 ED con tarjeta de ampliación)  Sobrecarga térmica (49), un nivel en cada devanado

 7 Salidas digitales (14 SD con tarjeta de ampliación)  Fallo de interruptor (50BF), un nivel en cada devanado

 7 Leds programables y 1 led bicolor de estado  Sobreintensidad temporizada de fase (51), un nivel en cada deva-

 IRIG-B nado
 Sobreintensidad instantánea de fase (50), dos niveles en cada
devanado
Funciones  Sobreintensidad temporizada de neutro (51N), un nivel en cada
devanado (In calculada)
 Sobreintensidad instantánea de neutro (50N), dos niveles en cada
Automatismos y mandos
 Bloqueo de cierre de interruptor (86) devanado (In calculada)
 Ordenes de apertura y cierre  Sobreintensidad temporizada de puesta a tierra (51G), un nivel
 Lógica programable  Sobreintensidad instantánea de puesta a tierra (50G), dos niveles

Funciones de vigilancia  Desequilibrio de fases temporizado e instantáneo (46), una unidad

 Supervisión de interruptor en cada devanado

 Sobre/Subfrecuencia (81M/m), 5 escalones
 Supervisión de circuitos de apertura y cierre
 Sobretensión (59)
 Supervisión de temperatura
 Subtensión (27)
 Supervisión de alimentación
 Sobreexcitación (24 V/Hz), 2 niveles
 Supervisión de tensión de alimentación externa
 Sobreexcitación (24 5º armónico)

Ajustes
DIAGRAMA FUNCIONAL
 6 tablas de ajustes

3
MODELO PD300-3
Protecciones
El equipo PD300-3 consituye una protección para transformadores de
 Diferencial trifásica porcentual (87) con frenado por armónicos
tres devanados. Consta entre otras, de unidades diferenciales para pro-
tección primaria y de protecciones de sobreintensidad para protecciones (con cross-blocking)
de apoyo.  Diferencial instantánea (87)
 Sobrecarga térmica (49), un nivel en cada devanado
 Fallo de interruptor (50BF), un nivel en cada devanado
Hardware  Sobreintensidad temporizada de fase (51), un nivel en cada deva
nado
 9 entradas analógicas de intensidad
 Sobreintensidad instantánea de fase (50), dos niveles en cada
 8 Entradas digitales (17 ED con tarjeta de ampliación) devanado.
 7 Salidas digitales (14 SD con tarjeta de ampliación)  Sobreintensidad temporizada de neutro (51N), un nivel en cada
 7 Leds programables y 1 led bicolor de estado devanado (In calculada)
 Sobreintensidad instantánea de neutro (50N), dos niveles en
 IRIG-B
cada devanado (In calculada)
 Desequilibrio de fases temporizado e instantáneo (46), un nivel
en cada devanado
Funciones
 Sobreexcitación (24 5º armónico)
Automatismos y mandos
Funciones de vigilancia
 Bloqueo de cierre de interruptor (86)
 Supervisión de interruptor
 Ordenes de apertura y cierre
 Supervisión de circuitos de apertura y cierre
 Lógica programable  Supervisión de temperatura
 Supervisión de alimentación
 Supervisión de tensión de alimentación externa

Ajustes
 6 tablas de ajustes

DIAGRAMA FUNCIONAL

4
EJEMPLOS DE APLICACION

EJEMPLO DE APLICACIÓN DE PD300-2 PARA PROTECCIÓN DE AUTOTRANSFORMADORES

EJEMPLO DE APLICACIÓN DE PD300-3 PARA PROTECCIÓN DE TRANSFORMADORES DE DOS DEVANADOS

5
FUNCIONES DE PROTECCIÓN

UNIDAD DIFERENCIAL (87) PROTECCIÓN DE TIERRA RESTRINGIDA (87G) (EXCLUSIVA DE

 Unidad diferencial de tres fases
 Corrección de relación y grupo de conexión de forma numérica
 Filtro de componente homopolar: Permite eliminar la compo
nente homopolar de las corrientes de fase
 Disparo instantáneo por corriente diferencial ajustable
 Frenado por 2º, 2º + 4º y 5º armónico, ajustable.
PD300-2)
Esta función es aplicable cuando un devanado del transformador tiene
puesta a tierra. La función compara la intensidad residual con la que
pasa por el transformador de puesta a tierra. Si la diferencia entre ambas,
aplicadas sus correspondientes relaciones de transformación, supera el
umbral programado, se da la señal de disparo. Se tiene en cuenta la
dirección para permitir el disparo.

La siguiente figura muestra la característica de funcionamiento de la uni-

dad diferencial:

SOBREINTENSIDAD DE FASE (3X50/51)

Esta es una protección de back-up para las faltas externas
o internas al transformador, si estas faltas no son despejadas por las pro-
tecciones primarias, será esta protección de sobreintensidad la que
actúe, produciéndose en caso contrario sobrecargas que causarían gran-
des daños en el transformador. Cada devanado dispone de dos niveles de
instantáneo y uno de temporizado.

SOBREINTENSIDAD DE PUESTA A TIERRA (50G/51G)

En función de los ajustes de intensidad de paso y pendientes, se pueden
obtener diferentes características porcentuales, tales como:
(EXCLUSIVA DE PD300-2)
Es una función de sobreintensidad aplicada a la intensidad medida en la
puesta a tierra del transformador de potencia, siendo su función la de
detección de faltas a tierra. Cada puesta a tierra dispone de dos niveles
de instantáneo y uno de temporizado. Puede utilizarse también para pro-
tección de cuba.

SOBREINTENSIDAD DE NEUTRO (50N/51N)

Es una función de sobreintensidad aplicada a la suma vectorial de las tres
fases, siendo su función la de detección de faltas a tierra. Cada devana-
do dispone de dos niveles de instantáneo y uno de temporizado.

DESEQUILIBRIO DE INTENSIDADES (46)

Esta función protege la instalación frente a los desequilibrios que se pro-
ducen en la intensidad, como consecuencia de anomalías en el sistema
de potencia o a la aparición de cargas desequilibradas.

SOBRECARGA TÉRMICA (49)

La protección de sobrecarga protege al transformador ante los daños que
pueda sufrir debido a los calentamientos que se dan en una sobrecarga.
Esta unidad se basa en el cálculo de la Tª del devanado mediante la téc-
nica de imagen térmica.

6
 PROTECCIÓN DE FALLO DE INTERRUPTOR (50BF) PROTECCIÓN DE SOBREEXCITACIÓN (24)
Verifica la correcta operación de un interruptor al despejar una falta, pro- La función de sobreexcitación evita que los transformadores trabajen a
vocando, en caso contrario, el disparo de interruptores de las posiciones una densidad de flujo mayor que aquel para el que han sido diseñados,
necesarias para aislar el defecto. evitando los calentamientos y consecuentes daños en el transformador
que se originarían ante una sobreexcitación.

El equipo PD300-2 dispone de dos unidades de sobreexcitación, basa-

dos en dos métodos diferentes de detección de sobreexcitación:
PROTECCIÓN DE FRECUENCIA (81M/M) (EXCLUSIVA DE
 V/Hz ( dos niveles independientes)
PD300-2)
 5º armónico
La PD300-2 dispone de 5 escalones de frecuencia que se pueden pro-
gramar independientemente como unidad de frecuencia máxima o míni-
ma, permitiendo realizar deslastre de cargas por subfrecuencia.
El equipo PD300-3 dispone de una unidad de sobreexcitación de 5º
armónico.

PROTECCIÓN DE SOBRETENSIÓN (59) (EXCLUSIVA DE

PD300-2)
Esta función, actúa protegiendo al transformador ante sobretensiones,
dando orden de disparo cuando la tensión supera un valor programado
durante un tiempo también programado.

PROTECCIÓN DE SUBTENSIÓN (27) (EXCLUSIVA DE PD300-2)

Una subtensión puede ocurrir en el sistema durante faltas o situaciones
anómalas. Esta unidad proporciona protección contra estas situaciones.

AUTOMATISMOS

LÓGICA PROGRAMABLE

El equipo dispone de 15 señales lógicas libremente configurables, asig-

nables a LED’s, a relés de salida o a entradas de bloqueo de las funcio-
nes de protección.

BLOQUEO DE CIERRE DE INTERRUPTOR (86)

Los relés programados con esta función se activarán cuando se produce
un disparo por la unidad diferencial (instantánea o porcentual), para su
utilización como bloqueo de los circuitos de cierre de los interruptores.

BLOQUEO DE LAS FUNCIONES DE PROTECCIÓN

Cada una de las funciones de protección pueden ser bloqueadas por una
entrada digital o una función lógica.

7
FUNCIONES DE VIGILANCIA

SUPERVISIÓN DEL INTERRUPTOR SUPERVISIÓN DE CIRCUITOS DE APERTURA Y CIERRE

(74TC/CC)
Supervisión del interruptor por devanado, generando estadísticas de:
 Actuación del interruptor Realiza la detección de cualquier anomalía en los circuitos, tanto con el
 ΣkI² cortados, siendo seleccionable por ajuste el tipo de cálculo
interruptor abierto, como cerrado
entre kI²*t, kI² y kI.

Genera un suceso y una señal a control cuando: SUPERVISIÓN DE TEMPERATURA

 El contador de ΣkI², tras un disparo, supera el umbral programado. Supervisa la temperatura del equipo generando una alarma cuando la
 Se produce un número de disparos superior al programado en temperatura salga del rango ajustado.
un tiempo prefijado.

SUPERVISIÓN DE ALIMENTACIÓN

En equipos con medida de tensión de batería, detecta la caída de dicha

tensión por debajo de un nivel que garantice que se va a interpretar
corréctamente el estado de las entradas digitales.

SUPERVISIÓN DE LA TENSIÓN DE ALIMENTACIÓN EXTERNA

En equipos con medida de tensión de batería, se supervisa dicha tensión

dando señal de alarma cuando salga del rango ajustado.

FUNCIONES DE ADQUISICIÓN DE DATOS

MEDIDA REGISTRO OSCILOPERTURBOGRÁFICO

El equipo mide los siguientes parámetros de red: Todos los equipos disponen de registro oscilográfico con las siguientes
características:

 Intensidad de fase por cada devanado (A)  Cada registro recoge las muestras de 9 señales analógicas y almace-
na el estado de 32 señales digitales seleccionables
 Intensidad media por devanado (A)
 Se recogen 32 muestras por ciclo
 Intensidad diferencial (A) (1º, 2º y 5º armónico)
 Maximetro de intensidad (A)  Se almacenan como máximo 1200 ciclos, siendo programable el

 Intensidad de puestas a tierra (A) ( exclusivo de PD300-2)

número de ciclos por registro (por ejemplo; si se programan 60
ciclos, habrá 20 registros de 60 ciclos). La prefalta es configu
 Tensión (kV) ( exclusivo de PD300-2)
rable por ajuste.
 Frecuencia (Hz) ( exclusivo de PD300-2)
 Arranque configurable

 Archivos en memoria no volátil

Además, la PD300 presenta:
 Las perturbaciones se recogen y se exportan en formato COMTRADE

 Medida de la temperatura del equipo

 Opcionalmente: Medida de la tensión de batería. Realiza la medida

de tensión de batería a partir de la entrada de alimentación del equi-
po.

8
 REGISTRO DE EVENTOS INFORMES DE FALTA
El equipo almacena en memoria no volátil los 400 últimos eventos pro- Almacena en memoria no volátil las 20 últimas faltas, con los siguientes
ducidos, recuperables desde PC, con los siguientes datos: datos:
 Fecha y hora del evento  Fecha y hora de arranque, inicio y fin de falta

 Texto descriptivo del evento  Valor de los parámetros eléctricos de pre-falta y de falta
 Duración y tipo de falta
 Valores de los parámetros eléctricos
 Valores de los parámetros eléctricos en el momento de ocurrencia
de la falta

HISTÓRICO DE MEDIDAS MAXÍMETRO DE DEMANDA

Guarda en memoria no volátil una cola de 4000 registros históricos. Cada El equipo archiva el valor máximo de intensidad de todos los valores
registro contiene las intensidades, tensiones y potencias (reactiva y apa- máximos calculados previamente, junto a la etiqueta de tiempo del ins-
rente) máxima y mínima, detectadas en un intervalo de tiempo programa- tante en que se ha producido.
ble.

SINCRONIZACIÓN HORARIA

 Por comunicaciones

 Entrada IRIG-B demodulada

El equipo dispone de reloj con batería de respaldo

TABLAS DE AJUSTE

El equipo dispone de 6 tablas de ajuste. La selección de tabla activa se

puede hacer a través de teclado/display, mensaje desde consola de pro-
tecciones o por activación de entradas digitales.

9
 RANGOS DE AJUSTE

Ajustes generales Características de Tiempo

Ajuste Rango Paso Ajuste
Tensión nominal dev 1 (kV) 1 - 1000 0,1 Tiempo de curva Tiempo fijo
Tensión nominal dev 2 (kV) • 1 - 1000 0,1 IEC-BSC normal inversa
Tensión nominal dev 3 (kV) (1) • 1 - 1000 0,1 IEC-BSC muy inversa
Relación TI de devanado 1 1 - 10000 0,1 IEC-BSC extremadamente inversa
Relación TI de devanado 2 1 - 10000 0,1 IEC-BSC moderadamente inversa
Relación TI de devanado 3 (1) 1 - 10000 0,1 IEC-BSC inversa corta
Tipo de conexión dev 1 • Y/D/Z * IEC-BSC inversa larga
Tipo de conexión dev 2 • Y/D/Z * ANSI normal inversa
Tipo de conexión dev 3 (1) • Y/D/Z * ANSI muy inversa
ANSI extrema. inversa
Código horario 1-2 • 0-11 1
ANSI moderadamente inversa
Código horario 1-3 (1) • 0-11 1 Curva usuario
Relación trafo neutro 1 (2) 1 - 10000 0,1
Ajuste Rango Paso
Relación trafo neutro 2 (2) 1 - 10000 0,1
Índice de tiempos ANSI 0,5 - 30 0,1
Relación trafo tensión (2) 1 - 10000 0,1
Índice de tiempos IEC 0,05 - 1,09 0,01
Máxima capacidad potencia (MVA) 0 - 5000 0,1
Tiempo fijo (s) 0 - 600 0,01
Intensidad paso devanado 1 (A) (0,1 - 20) In 0,01
Tiempo fijo instantaneo (s) 0 - 60 0,01
Intensidad paso devanado 2 (A) (0,1 - 20) In 0,01
Intensidad paso devanado 3 (A) (1) (0,1 - 20) In 0,01
Diferencial 2/3 dev (1) 2 dev/3dev Fallo de interruptor
Habilitación función 86 SI/NO
Habilitación filtro homopolar dev 2 • SI/NO
Ajustes Rango Paso
Reposición de fases (A) In=1A 0,02 - 32 0,01
Habilitación filtro homopolar dev 3 (1) • SI/NO In=5A 0,1 - 160 0,01
Reposición neutro In=1A 0,02 - 32 0,01
In=5A 0,1 - 160 0,01
Tiempo fijo 0,05 - 60 0,01
Tiempo fijo 2º disparo (s) 0,05 - 60 0,01
Unidad diferencial porcentual
Ajuste Rango Paso
Sensibilidad (xTap) 0,15 - 2 0,01 Imagen Térmica
I paso 1 (xTap) 0 -2 0,01 Ajustes Rango Paso
I paso 2 (xTap) 0 - 20 0,01
Cte. Tiempo calentamiento (s) 3-60 1
a1 (%) 5 - 100 1
Cte. Tiempo enfriamiento (s) 3-60 1
a2 (%) 5 - 200 1
Int. Base (A) In=1A 0,04- 2 0,01
Tiempo adicional (s) 0 - 60 0,01
In=5A 0,2- 10 0,01
Umbral alarma (%) 60 - 100 1

Diferencial instantanea
Ajuste Rango Paso Frecuencia (Exclusiva PD300-2)
Arranque (xTap) 1,0 - 20 0,01
Disparo (xTap) PD300-G 0,6 - 4 0,01
Ajuste Rango Paso
Valor (Hz) 45 - 65 0,01
Tiempo adicional (s) 0 - 60 0,01
Tiempo fijo (s) 0 - 600 0,01
Tensión mínima de supervisión (V) 40 - 200 1
Número de ciclos de arranque 3 - 15 1
Frenado por armónicos (no existentes en modelo PD300-G)
Tipo Máxima / Mínima
Ajuste Rango Paso
Habilitación frenado por 2º armónico No, 2º fase, 2º global,
2º+4º fase, 2º+4º global
Umbral de frenado de 2º armónico (%) ** 5 - 100 1 Sobretensión (Exclusiva PD300-2)
Umbral diferencial de 2º armónico (xTap) ** 0,15 - 1 0,01 Ajuste Rango Paso
Umbral de frenado de 5º armónico (%) 5 - 100 1 Arranque (V) 10 - 200 0,1
Umbral diferencial de 5º armónico (xTap) 0,15 - 1 0,01 Tiempo fijo (s) 0 - 60 0,01

Tierra restringida (Exclusiva PD300-2) Sobreexcitación por nivel de 5º armónico

Ajuste Rango Paso Ajuste Rango Paso
Arranque (A) In=1A 0,05-4 0,01 Arranque (%) 5 - 100 1
In=5A 0,25-20 0,01 Corriente mínima (A) In=1A 0,1 - 2 0,01
Tiempo adicional (s) 0 - 60 0,01 In=5A 0,5 - 10 0,01
Tiempo fijo (s) 0 - 600 0,01
Devanado comparación Dev 1, Dev 2, Autotrafo

Sobreintensidad instantanea y temporizada (indep.) Sobreexcitación por V/f (Exclusiva PD300-2)

Ajuste Rango Paso Ajuste Rango Paso
Arranque de fase (A) In=1A 0,02 - 32 0,01 Arranque (V/Hz) 1-4 0,01
In=5A 0,1 - 160 0,01 Tensión mínima (V) 50 - 150 1
Arranque de residual (A) In=1A 0,05 - 32 0,01 Tiempo fijo (s) 0 - 600 0,01
In=5A 0,2 - 160 0,01
Arranque de puesta a tierra (A) (2) In=1A 0,02 - 32 0,01
(1) Ajustes solo para modelos PD300-3
In=5A 0,1 - 160 0,01
(2) Ajustes solo para modelos PD300-2
Arranque desequilibrio In=1A 0,05 - 32 0,01
* La conexión en zig-zag es solo para modelo PD300-2
In=5A 0,2 - 160 0,01
** El 2º armónico puede ser 2º ó 2º + 4º (ajuste)
• Ajustes no existentes en el modelo PD300-G

10
CARACTERÍSTICAS TÉCNICAS

Alimentación auxiliar RS485

24-48 Vcc  Conector RS485 DTE 9 pin tipo D hembra
 Rango 18-60 Vcc  Tipo de cable Par cruzado apantallado
 Ondulación 20 % sobre la nominal
 Longitud del cable 1000 m máx.
125-220 Vcc
 Rango  Aislamiento 500 V
86-280 Vcc F.O. cristal
Ondulación 20 % sobre la nominal  Conector FOC ST
Consumo 8W mín  Longitud de onda 820 nm
Circuitos de intensidad 18W máx  Atenuación permitida: 8 db con fibra de cristal
Capacidad térmica para I de fase/neutro 62, 5 / 125 mm
 En permanencia 20 A  Fibra óptica cristal multimodo 62,5 /125 mm
 Corta duración (1 s) 500 A  Distancia máxima 1,5 Km
 Muy corta duración (½ ciclo) 1250 A F.O. plástico
Consumos a In = 5A <0,2 VA
Consumos a In = 1A <0,02 VA  Conector FOP Standard de HP
 Longitud de onda 660nm
Circuito de tensión (PD300-2)
Capacidad térmica  Atenuación permitida 24,7 db con cable de
 Permanente 2 Vn plástico 1mm
 Corta duración (1 min) 3,5 Vn 22 db con cable de
Consumo a 63,5V 0,015 VA sílica 200 mm
Consumo a 100V 0,03 VA  Distancia máxima 115 m con cable de
Bornas para terminales cerrados para entradas analógicas (opcional) plástico de 1mm de
Paso entre bornas 9,5 mm bajas pérdidas 1,9
Km con cable de
Entradas y salidas digitales sin tarjeta de ampliación sílica de 200 mm
Número de entradas 8 Ethernet RJ45
Número de salidas 7  Conector RJ45 RJ45 Hembra
Entradas y salidas digitales con tarjeta de ampliación  Tipo de cable apantallado
Número de entradas 17  Longitud del cable 100 m máx.
Número de salidas 14  Aislamiento 500 V
Entradas digitales optoaisladas de rango amplio  Velocidad de comunicación 10/100 Mbps
Rango de tensión 18-160 Vcc Ethernet F.O. cristal
Inactiva por debajo de 13 Vcc  Conector FOC ST
Rango de tensión 86-280 Vcc  Longitud de onda 820 nm
Inactiva por debajo de 60 Vcc  Atenuación permitida: 8 db con fibra de cristal
Consumo <3 mA
Contactos de salida 62,5 / 125 mm
Relés de disparo Relés 1 a 6 (y 8 a 13)  Fibra óptica cristal multimodo 62,5 / 125 mm
 Distancia máxima
Corriente de paso (permanente) 5 A a 25º C 1,5 Km
I máxima de cierre (0,5 s) 30 A
Capacidad de apertura (L/R=40 ms)  Velocidad de comunicación 100 Mbps
 220 Vcc 0,2 A Puerta IRIG-B
 125 Vcc 0,3 A Entrada Demodulada
 48 Vcc 0,5 A Nivel de entrada TTL
Capacidad de apertura resistiva
 220Vcc 0,4 A Tipo de cable 2 hilos apantallados
 125 Vcc 1A Aislamiento 500V
 48 Vcc 3A
Precisiones
Tiempo de actuación O8 ms
Relé auxiliar Relé 7 (y 14) Clase de precisión 0,5 para V, I (hasta 120% nominal)
Corriente de paso (permanente) 5 A a 25º C Precisión en el rango de protección 3%
I máxima de cierre (0,5s) 30 A Precisión de operación de las curvas ± 5% o 30 ms (el mas
Capacidad de apertura (L/R=40ms) alto de los dos)
 125 Vcc 0,25 A
 48 Vcc 0,5 A Monitorización de la tensión de batería (opcional)
Capacidad de apertura resistiva 24-48 Vcc
 220 Vcc 0,2 A Rango 18 a 60 Vcc
 125 Vcc 0,4 A
 48 Vcc 2A 125-220 Vcc
Tiempo de actuación O8 ms Rango 86 a 280 Vcc
Frecuencia Características climáticas
Frecuencia del sistema programable 50 o 60 Hz Tª de operación -10ºC a 55ºC
Rango de operación fn ± 5 Hz Tª de operación extendida (opcional) -20ºC a 75ºC
Puertos de comunicación Tª de almacenamiento -40ºC a 85ºC
Puerto para comunicación frontal
Conector RS232C DTE 9 pin tipo D Humedad relativa hasta 95% sin condensación
hembra Características mecánicas
Longitud del cable 3 m máximo
Peso 2,8 Kg
Velocidad de transmisión 600-38400 bps
Aislamiento No Peso aprox. con embalaje y documentación 3,8 Kg
IP frontal IP40
Tipos de puertos para comunicación trasera (COM-1 y COM-2)
IP frontal opcional IP54
RS232
 Conector RS232C DTE9 pin tipo D hembra
 Tipo de cable Apantallado
 Longitud del cable 15 m máx.
 Aislamiento 500 V

11
INTERFAZ HOMBRE-MÁQUINA
Los equipos PD300 permiten la comunicación y el diálogo con el usua-
rio a través de los periféricos asociados, siendo estos los siguientes:
DISPLAY-TECLADO INCORPORADO AL EQUIPO
Los equipos PD300 disponen en su frontal de:
 Display de cristal líquido de 2 líneas de 16 caracteres cada una, con
idioma programable: castellano/inglés
 Teclado alfanumérico funcional de 16 teclas
 Señalización óptica mediante 7 LEDs rojos programables y 1 bicolor
de estado
Las teclas del teclado alfanúmerico se pueden utilizar para realizar
comandos, los cuales son programados por el usuario.
El teclado display permite:
 Visualización de entradas, medidas, fecha y hora, datos estadísti-
cos y última falta
 Ver y modificar tabla activa y ajustes, así como la asignación de
entradas, salidas y LED´s, excepto la programación de lógicas y del
registro oscilográfico
Opcionalmente el equipo puede incorporar una tapa frontal (como se
muestra en la siguiente foto) consiguiendo un IP frontal de 54.
COMUNICACIONES: LOCAL Y REMOTA
El equipo dispone de:
 Una salida serie frontal RS232, para conexión directa con PC
(protocolo Procome)
 Una o dos salidas serie, o una salida serie y una ethernet, en la
placa trasera para conexión con PC, modem o Sistema Integrado
de Protección y Control. Las salidas traseras pueden ser :
RS232, RS485, F.O. cristal, F.O. plástico o RJ45.
12
PROTOCOLOS DE COMUNICACIÓN DE LA PUERTA TRASERA PRO-
GRAMABLES
El protocolo de comunicación del primer puerto serie trasero (COM-1) es
siempre protocolo Procome. El protocolo del segundo puerto serie trase-
ro (COM-2) es programable. El usuario puede seleccionar por ajuste de
entre los siguientes protocolos de comunicación: Procome, DNP 3.0,
MODBUS, IEC 870-5-101 (excepto con RS485 ó IEC 870-5-103). El
protocolo del puerto Ethernet, si existe, es Procome encapsulado.
SOFTWARE
La comunicación con PC, permite el dialogo con el equipo en forma sen-
cilla y clara tanto para acceder a la información almacenada en el mismo,
como para realizar los ajustes necesarios. Dicha comunicación se puede
realizar de forma tanto local como remota y está soportada por el progra-
ma SIPCON® Protecciones desarrollado por Ingeteam T&D.
Todos los accesos de configuración están, además, protegidos por claves
que evitan su manipulación por personal no autorizado.
Entre las funciones del programa SIPCON® Protecciones destacan las
siguientes:
 Detección automática del equipo con el que dialoga
 Presentación del estado de cada equipo a través de la pantalla de
estado
 Presentación y modificación de ajustes
 Archivo y presentación de toda la información almacenada en el
relé para su posterior estudio en niveles superiores: sucesos, histó-
ricos, faltas, etc.
 SIPCON® Protecciones es compatible con el software utilizado en
los Sistemas Integrados de Protección y Control de Ingeteam T&D,
de forma que se incorpora a estos como un módulo funcional más.
BORNAS DE PD300 CON TERMINALES TIPO PUNTERA

Ejemplo de panel trasero

Modelo Horizontal

Modelo Vertical

BORNAS DE PD300-2 CON TERMINALES CERRADOS PARA ENTRADAS ANALÓGICAS

Ejemplo de panel trasero

Modelo Horizontal

Modelo Vertical

BORNAS DE PD300-3 CON TERMINALES CERRADOS PARA ENTRADAS ANALÓGICAS

Ejemplo de panel trasero

Modelo Horizontal

Modelo Vertical

13
INTERCONEXIONES PARA MODELO PD300-2

EJEMPLO DE INTERCONEXIONADO CON BORNAS PUNTERA

Ejemplo de interconexionado

EJEMPLO DE INTERCONEXIONADO CON BORNAS CERRADAS

Ejemplo de interconexionado

14
INTERCONEXIONES PARA MODELO PD300-3
EJEMPLO DE INTERCONEXIONADO CON BORNAS PUNTERA

Ejemplo de interconexionado

EJEMPLO DE INTERCONEXIONADO CON BORNAS CERRADAS

Ejemplo de interconexionado

15
DIMENSIONES PD300 EN CAJA

HORIZONTAL

Perforado panel

VERTICAL

Perforado panel

TAPA IP54

16
DIMENSIONES PD300 EN TCP

Perforado panel

BORNAS TRASERAS TCP

17
CALIDAD

Desde su fundación, Ingeteam T&D se ha comprometido a observar en

todos los aspectos de su actividad las pautas impuestas por una política
de calidad orientada a la mejora continua de sus productos y servicios,
con el objetivo de satisfacer plenamente a sus clientes.

La certificación internacional ISO 9001 es la evidencia de que el diseño,

la fabricación y el servicio suministrado por Ingeteam T&D sigue las pau-
tas más seguras y exigentes de control y supervisión. Todos los equipos
fabricados por Ingeteam T&D están diseñados para operar en las condi-
ciones severas de subestaciones eléctricas y plantas industriales, cum-
pliendo los ensayos electromagnéticos, ambientales y mecánicos más
estrictos e incorporando la marca CE de conformidad electromagnética.

NORMAS Y ENSAYOS

Eléctricos
Inmunidad a descargas electrostáticas IEC 61000-4-2 Clase IV
Inmunidad a ráfagas transitorias rápidas IEC 61000-4-4 Clase IV
Inmunidad a impulsos de sobretensión (surges) IEC 61000-4-5 Clase IV
Inmunidad a onda amortiguada a 1MHz IEC 61000-4-12 Clase III
Medida de resistencia de aislamiento IEC-255-5
Medida de rigidez dieléctrica IEC-255-5 Clase III
Medida de aislamiento con impulsos de tensión IEC 255-5 Clase III
Microcortes IEC 60870-2-1

Electromagnéticos
Medida de interferencias electromagnéticas radiadas EN55011 Clase A, grupo 1
Inmunidad a campos radiados de radiofrecuencia IEC 61000-4-3 Clase III
Inmunidad a señales conducidas de radiofrecuencia IEC 61000-4-6 Clase III
Inmunidad a campos magnéticos de baja frecuencia IEC 61000-4-8

Mecánicos
Ensayo de vibraciones IEC 255-21-1 Clase I
Ensayo de choques y sacudidas IEC 255-21-2 Clase I

Climáticos
Ensayo de calor húmedo IEC 68-2-3 (+70ºC, 93% humedad relativa)
Ensayo de calor seco IEC 68-2-2 (+85ºC)
Ensayo de frío IEC 68-2-1 (-40ºC)
Ensayo de choque térmico IEC 68-2-14 (-20/+70ºC, 2 ciclos de 4 horas)

18
SELECCIÓN DE MODELOS

Uno de los principales objetivos de Ingeteam

T&D es la mejora continua de sus equipos, por
MODELO PD300
lo cual, la información de este catálogo es sus-
ceptible de ser modificada sin previo aviso.
Para una información más completa consulte el
MODELO
manual o contacte con nuestro departamento
Trafo 2 devanados 2
comercial.
Trafo 3 devanados 3
Generador G
TIPO DE CAJA
Horizontal H
Vertical V
Integrado en TCP Nota 2 T
ALIMENTACIÓN AUXILIAR
18-60 Vcc Y
86-280 Vcc Z
BORNAS DE ENTRADAS ANALÓGICAS
Standard terminales tipo puntera 1
Terminales cerrados Nota 3 2
MODULO DE AMPLIACIÓN
No hay 0
9 EDs (6 indepen.) + 7 SDs (3 indepen.) 1
TENSIÓN DE ENTRADAS DIGITALES
Rango amplio: 18-160 Vcc Y
Rango amplio: 86-280 Vcc Z
PUERTOS DE COMUNICACIÓN TRASEROS
FOC Protocolo programable A
FOP Protocolo programable B
RS232 Protocolo programable C
RS485 Protocolo programable D
FOC (COM-2) + FOC (COM-1) Nota 1 E
FOP (COM-2) + FOP (COM-1) Nota 1 F
RS232 (COM-2) + RS232 (COM-1) Nota 1 G
RS485 (COM-2) + RS232 (COM-1) Nota 1 H
FOC (COM-2) + RS232 (COM-1) Nota 1 I
Ethernet RJ45 + FOC (COM-2) Nota 4 J
Ethernet FOC + FOC (COM-2) Nota 4 K
Ethernet RJ45 + RS232 (COM-2) Nota 4 L
Ethernet RJ45 + RS485 (COM-2) Nota 4 M
FOC + RS485 (COM-1 / COM-2) Nota 7 N
Comunicación interna para TCP Nota 2 T
Medida de tensión de batería y temp. operación extendida
Nada 0
Medida de tensión de batería 1
Temperatura de operación extendida 2
Medida de tensión de batería y temperatura operación ext. 3
CALIBRE DE INTENSIDADES
Fase 5A - Neutro 5A* 1
Fase 1A - Neutro 1A 2
FASES/Neutro primario - 1A FASES/Neutro secundario - 5A 3
OTROS XX

Si desea disponer de un manual impreso junto con el equipo, indíqueselo a

nuestro departamento comercial.
Indique además el idioma que desea (castellano o inglés)

Hacer constar en el pedido si se quiere IP40 ó IP54.

* Única opción de calibres para modelo PD300-G.

Nota 1: Para modelos con dos puertos de comunicación, el protocolo de comunicación del puerto COM-2 es programable y el del puerto COM-1 es siempre protocolo
PROCOME.
Nota 2: Cuando se selecciona tipo de caja “T”, la selección en puertos de comunicación traseros debe ser “T”: Comunicación interna para TCP”.
Nota 3: En el caso de dos devanados, las corrientes de fase del segundo devanado se conectan con un punto común. (Tener en cuenta este hecho en caso de varios
equipos conectados a los mismos TCs).
En el caso de tres devanados, las corrientes de fase del tercer devanado se conectan con un punto común. (Tener en cuenta este hecho en caso de varios
equipos conectados a los mismos TCs).
Nota 4: En este caso el protocolo del puerto Ethernet es Procome encapsulado.

19
 Pol. Ind. Artunduaga • Usausuaga, 7
48970 BASAURI - VIZCAYA - SPAIN

abcdef abcdef
Tel.: + 34 94 601 89 00 • Fax: + 34 94 601 89 01
E-mail: ingeteamtd@ingeteam.com
www.ingeteam.com
