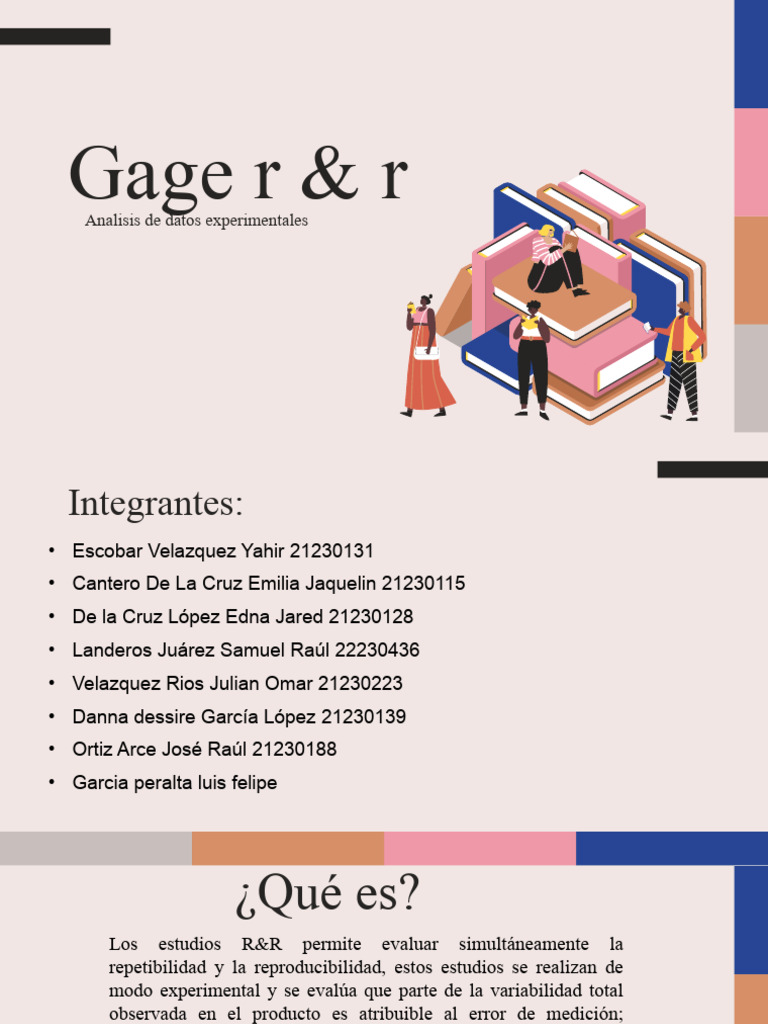

Gage r & r

Analisis de datos experimentales

 Integrantes:
• Escobar Velazquez Yahir 21230131
• Cantero De La Cruz Emilia Jaquelin 21230115
• De la Cruz López Edna Jared 21230128
• Landeros Juárez Samuel Raúl 22230436
• Velazquez Rios Julian Omar 21230223
• Danna dessire García López 21230139
• Ortiz Arce José Raúl 21230188
• Garcia peralta luis felipe
 ¿Qué es?
Los estudios R&R permite evaluar simultáneamente la
repetibilidad y la reproducibilidad, estos estudios se realizan de
modo experimental y se evalúa que parte de la variabilidad total
observada en el producto es atribuible al error de medición;
además, permite cuantificar si este error es mucho o poco en
comparación con la variabilidad del producto y con las tolerancias
de la característica de calidad que se mide.
 ¿para que sirve ?
Un estudio Gage R&R es el estimado combinado de la repetibilidad y
reproducibilidad del sistema de medición y ayuda a investigar:

Repetibilidad: Qué tanto de la variabilidad en el sistema de medición

es causada por el dispositivo de medición.

Reproducibilidad: Qué tanto de la variabilidad en el sistema de

medición es causada por las diferencias entre los operadores.

Si la variabilidad del sistema de medición es pequeña en

comparación con la variabilidad del proceso.

Si el sistema de medición es capaz de distinguir entre partes

diferentes.
 Gage R&R calcula la variación total (VT)
a partir de tres fuentes:

Parts o elementos que son medidos.

Appraisers u operarios

Equipment (gage) o equipación de

medida.
 Gage R&R por atributos
es utilizado cuando las mediciones se realizan de manera categórica o discreta, en lugar de ser una medición
numérica continua. A continuación, veamos el proceso general para realizar este tipo de estudios:

• Definir los atributos y criterios de evaluación: Identifica los atributos específicos que serán
evaluados y define los criterios de aceptación o rechazo para cada atributo. Por ejemplo, en la
inspección de calidad de componentes automotrices, los atributos podrían ser «correcto/incorrecto» o
«aprobado/rechazado».
• Seleccionar los evaluadores: Elige a un grupo de evaluadores que realizarán las evaluaciones de los
atributos.
• Preparar una muestra de evaluación: Prepara una muestra representativa de los elementos o
productos a evaluar. Asegúrate de que la muestra abarque las condiciones que se encuentran en el
proceso real.
• Realizar las evaluaciones: Cada evaluador realiza las evaluaciones de los atributos en la muestra de
manera independiente y sin conocimiento de las evaluaciones de los demás evaluadores.
• Registrar los resultados: Registra los resultados de las evaluaciones para cada
evaluador y atributo. Esto puede hacerse utilizando una hoja de registro.

• Revisión del acuerdo entre evaluadores: Hay varios métodos para contabilizar las
veces que los evaluadores coincidieron, tanto entre si como contra el valor estándar o
referencia.

• Evaluación e interpretación: Se compara la concordancia con los criterios de

aceptación establecidos. Generalmente en este tipo de estudios, existe solo un criterio,
ya sea que el estudio sea aprobado o rechazado, al presentar discordancias o
inconsistencias.

• Tomar medidas correctivas: Si se identifican las causas de las discordancias, para así
tomar medidas correctivas adecuadas. Esto puede incluir la capacitación adicional de
los evaluadores, la estandarización de los criterios de evaluación o la mejora del
proceso de evaluación.
 Repetibilidad del instrumento de medición
La repetibilidad es la variación causada por el dispositivo de medición. Es la
variación que se observa cuando el mismo operador mide la misma parte muchas
veces, usando el mismo sistema de medición, bajo las mismas condiciones.
Repetibilidad también se llama variación de máquina o variación de equipo porque
depende del diseño o el estado del instrumento de medición.

Ejemplo

El operador 1 mide una parte con un sistema de

medición A 20 veces y luego mide la misma
parte con el sistema de medición B.
 Reproducibilidad del instrumento de
medición
La reproducibilidad es la variación causada por el sistema de medición. Es la variación que se observa cuando
diferentes operadores miden la misma parte muchas veces, usando el mismo sistema de medici ón, bajo las
mismas condiciones. La reproducibilidad también se llama variación inspector o variación de la persona, porque
por lo general depende de las diferencias entre las personas en el uso del sistema de medición.

ejemplo
Los operadores 1, 2 y 3 miden 20 veces la misma
parte con el mismo sistema de medición.
 Pautas para la aceptación del medidor de repetibilidad y
reproducibilidad (% R&R):
o Bajo error del 10%: la medición es aceptable.
o 10% a 30% de error: sistema de medición puede ser
aceptable dependiendo de la importancia de la
aplicación costo del medidor, el costo de reparación
o mejora y capacidad de proceso existente.
o Más de error del 30%: sistema de medición necesita
mejoras (dependiendo de la capacidad del proceso);
hacer todo lo posible para identificar problemas y
corregirlos.
 Si la repetibilidad es grande comparada con la
reproducibilidad, las razones pueden ser:

• El instrumento necesita mantenimiento

• El gage necesita ser rediseñado para ser más rígido
• Se requiere mejorar la sujeción o localización del gage
• Hay excesiva variación de las partes consigo mismas

Si la reproducibilidad es grande comparada con la repetibilidad:

• El observador necesita mejor entrenamiento en cómo usar y leer el instrumento

• Ilegibilidad de las lecturas en el instrumento
• Algún tipo de fixture puede ser necesitado para ayudar al observador a usar el gage
de manera más consiste
¿ como se realiza el metodo de analisis
gage ?
Preparacion del
● estudio
Tenemos que definir un objetivo , como lo pueden
ser: Evaluar la precisión y consistencia de un
sistema de medición en particular o la
identificación de posibles fuentes de variabilidad.
● Asi mismo en la preparación del estudio tenemos
que seleccionar los elementos que conforman parte
de este, como lo son los elementos por medir, los
operadores(técnicos) que llevaran a cabo las
medidas o los instrumentos de medición, todos
estos tienen que ser representativos del proceso.
Diseño del
y el númeroexperimento
•
Debemos describir el proceso de la medición de las piezas
de repeticiones que se harán, tambien
describir el protocolo por el cual se seleccionaron las
partes o elementos que serán medidos, estas deben de ser
como un mínimo de 10 piezas o elementos.
• debemos describir la elección de los operados que llevarán
a cabo las mediciones los cuales deben ser como mínimo
2, estos no deben de conocer los resultados de otros
técnicos ni mediciones pasadas de ellos mismos, por lo
cual las mediciones se deben de llevar a cabo en diferentes
momentos y de manera aleatoria. Es de suma importancia
que todos los elementos seleccionados sean
representativos del proceso real.
 Recopilacion Interpretacion de
• decómo
Debemos de explicar datos
se llevan a cabo las •
resultados obtenidos. Si resultados
Se evalúa la capacidad de medición del sistema en funcion de los
la variabilidad de medición es baja en
mediciones de acuerdo con el plan previo
comparación con la variabilidad del proceso, se puede considerar
establecido. Es esencial que se siga el proceso el
que el sistema de medición es considerado adecuado, en caso de
protocolo ya planteado para poder garantizar la que la variabilidad de medición sea alta, deberemos de mejorar el
validez de los resultados. sistema de medición.

Analizar Conclusiones y acciones

• informacion
Debemos presentar los cálculos de la varianza de repetibilidad y • correctivas
Debemos de resumir y documentar los
reproducibilidad, asi como la varianza total, y calcular el porcentaje
resultados del Analisis Gage R&R y en
caso de que se identifiquen problemas de
de variabilidad total para poder determinar si se debe a la
repetibilidad o reproducibilidad tomar
repetibilidad (Variación en las mediciones por un mismo operador) y acciones correctivas.
a la reproducibilidad (variación en las mediciones realizadas por
diferentes operadores). En estos podemos incluir gráficos que nos
ayuden a interpretar la informacion de una manera más fácil.
 Proposito del gage r & r
● Es determinar cuánto de la tolerancia del proceso se está
utilizando por la variación en un instrumento de prueba de dureza
(también denominado variación de equipo o repetibilidad), así
como entre operadores Cuando la combinación de estas fuentes
(repetibilidad y reproducibilidad o R «R) se convierte en una
porción significativa de la tolerancia del proceso, el operador no
puede estar seguro si están midiendo la dureza de una pieza o
simplemente generando Números aleatorios con la máquina de
prueba Rockwell.
● Para que el control estadístico de procesos (SPC) funcione eficazmente, la
variación combinada debe ser inferior al 10 por ciento de la tolerancia del proceso
(<10% GR & R).

Las máquinas de ensayo de

dureza Rockwell con un GR &
R entre el 10% y el 30% pueden
ser aceptables
provisionalmente, y las
máquinas con un GR & R
superior al 30% no deben
utilizarse para el SPC.
 Aplicaciones del gage r & r
se utiliza en la industria para evaluar la capacidad de medición de un sistema de
medición, como instrumentos de medición, operadores y el proceso de medición en sí
mismo

Industria automotriz

En la fabricación de piezas automotrices, se

utiliza el Gage R&R para evaluar la
precisión y consistencia de los instrumentos
de medición utilizados para verificar las
tolerancias dimensionales de las piezas.
se evaluaría la precisión de un calibrador o
micrómetro usado para medir la longitud o el
diámetro de componentes críticos.
 Industria farmaceutica
En la producción de medicamentos, es fundamental
garantizar la precisión de los equipos de medición de
dosis, volúmenes líquidos, o de masa para asegurar la
calidad y dosificación correcta de los productos
farmacéuticos. El Gage R&R se emplea para evaluar
la capacidad de estos instrumentos y la precisión de
los operadores que los utilizan.

Industria alimentaria
se puede aplicar el Gage R&R para evaluar la precisión de los
instrumentos de medición utilizados en el control de calidad, como
termómetros para medir temperaturas, balanzas para pesar
ingredientes, o medidores de pH para controlar la acidez de los
alimentos
Fabricacion de dispositivos electronicos

se emplea el Gage R&R para evaluar la precisión de los

instrumentos de medición utilizados para verificar
dimensiones, espesores, o tolerancias críticas en
componentes electrónicos. Esto garantiza que los
productos cumplen con las especificaciones requeridas.

Ensayos clinicos de laboratorio

se usa el Gage R&R para evaluar la precisión y la fiabilidad de
los instrumentos de medición, como equipos de análisis
sanguíneo, dispositivos de medición de presión, o
herramientas de análisis químico.
 &r Minitab
Para este ejemplo se medirán 10 piezas con 2 Operadores diferentes. Se medirá el espesor de una placa de acero.

1. El encargado del experimento tiene que identificar a las partes que se medirán.
2. Pedir al Operador ¨A¨ mida las 10 placas y anotar en una matriz, el técnico no puede estar presente en la
medición del operador ¨B¨. Anotar Resultados
3. Proceder con las mediciones con el operador ¨B¨. Anotar Resultados.
4. Volver a pedir al operador A y B que vuelvan a medir en un día diferente, o momento diferente.
5. El objetivo es que los técnicos no sepan los resultados de otros técnicos ni tampoco se acuerden de las
mediciones pasadas de ellos mismos, por esto mismo es importante hacerlo en momento diferente y de manera
aleatoria, solamente el encargado del experimento sabrá los resultados. Anotar el resultado en una matriz similar

Nota: En este ejemplo como son 2 operadores, 10 piezas, 2

repeticiones cada uno, el total de la medición es: 2 x 10 x 2= 40
mediciones en total.
 En minitab
 Ir a Estadísticas> herramientas de calidad> estudio de
sistema de medición> estudio R&R del sistema de
medición (cruzado)
 Colocar los datos en las casillas numero de
partes/ operadores/datos de medición. Asi
como tambien cambia el valor de Metodo de
Analisis a Xbarra y R asi como en opciones en
variacion de estudio = 5.15
 Analizar la informacion.
En este ejemplo, el Gage R&R seria aceptado condicionalmente aceptado debido a que el Gage R&R es igual a
14.74% y las categorías distintivas son mayor a 5.
