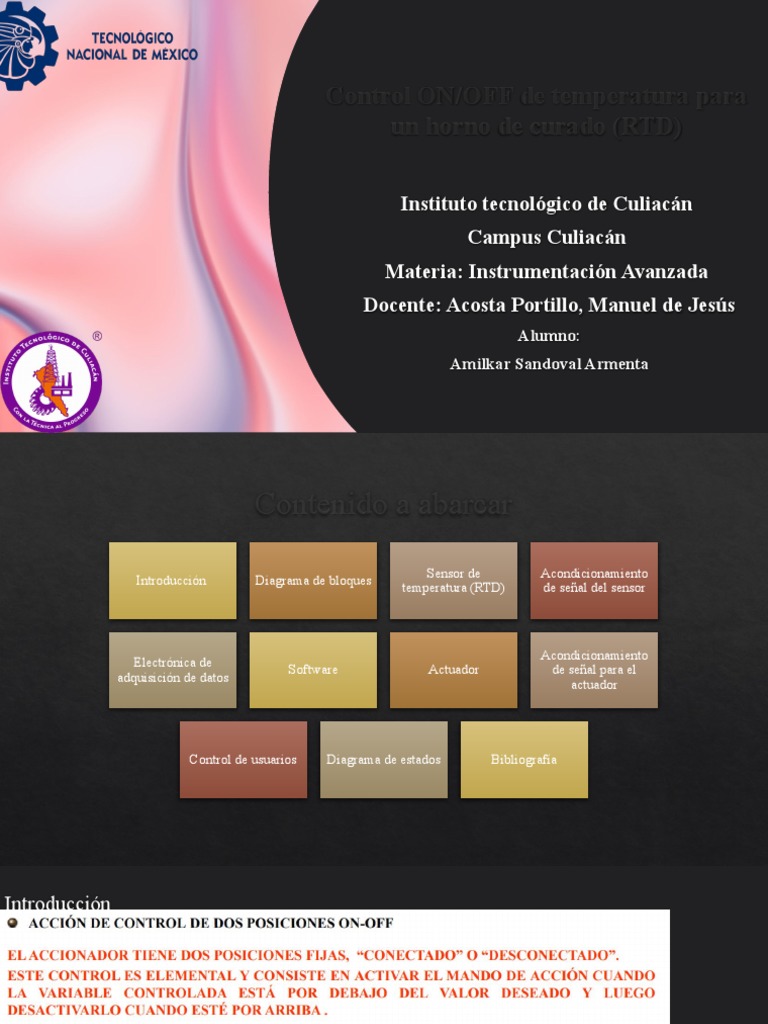

Control ON/OFF de temperatura para

un horno de curado (RTD)

Instituto tecnológico de Culiacán

Campus Culiacán
Materia: Instrumentación Avanzada
Docente: Acosta Portillo, Manuel de Jesús
Alumno:
Amilkar Sandoval Armenta
 Contenido a abarcar
Sensor de Acondicionamiento
Introducción Diagrama de bloques
temperatura (RTD) de señal del sensor

Acondicionamiento
Electrónica de
Software Actuador de señal para el
adquisición de datos
actuador

Control de usuarios Diagrama de estados Bibliografía

Introducción
 HD421 Resistencia de película fina de alta
temperatura/resistencia platino de alta
temperatura/platino RTD
Los sensores RTD de película fina están compuestos por un sustrato
cerámico sobre el que se deposita una película muy fina de platino. Para
proteger el conjunto y la película, normalmente se aplica vidrio o epoxi
como revestimiento. La mayoría de los RTD de película delgada son útiles
solo hasta 300 ° C, aunque ciertas configuraciones especiales permiten
rangos más altos.
Los RTD de película delgada cuestan menos que las variedades enrolladas
y enrolladas y, por lo tanto, son muy populares en aplicaciones industriales.
Pero no son tan precisos como los otros tipos, porque el R0 no se puede
ajustar con tanta precisión. También están más sujetos al fenómeno de
autocalentamiento debido a su menor tamaño.
Características
• Precio unitario 879.698$
• Rango de temperatura -70 °C to +850 °C
• Alta precisión en un amplio rango de temperatura 0.25+-0.02
• Alta resistencia a vibraciones y golpes
 Acondicionamiento de señal
 Sistema de adquisición de datos EtherCAT robusto y distribuible para mediciones de campo en cualquier
entorno. Los sistemas KRYPTON DAQ ofrecen un grado de protección IP67 y pueden operar en un rango de
temperatura extrema.
 Entradas analógicas universales
Las entradas analógicas universales están disponibles y pueden aceptar señales de voltaje y señales de puente
completo / medio / cuarto de forma nativa, así como señales IEPE, carga, termopares, RTD, corriente, resistencia
y LVDT con el uso de adaptadores DSI​​.
Los módulos KRYPTON DAQ son extremadamente robustos. Mecanizamos cada bloque de aluminio e
instalamos productos electrónicos de grado industrial. Luego, las unidades se sellan con goma termo conductora
y aislante eléctricamente. Como toque final, agregamos una banda de goma alrededor del chasis KRYPTON
para proteger aún más la unidad de los golpes. El resultado es un grado de protección IP67. Las unidades son
impermeables, a prueba de golpes y pueden soportar golpes de hasta 100G.
-Entrada RTD universal nativa de 8 canales con aislamiento.
Electrónica de adquisición de datos

La placa Arduino UNO es la mejor placa para

iniciar con la programación y la electrónica. Si es
tu primera experiencia con la plataforma
Arduino, la Arduino UNO es la opción mas
robusta, mas usada y con mayor cantidad de
documentación de toda la familia Arduino.

Arduino UNO es una placa basada en el

microcontrolador ATmega328P. Tiene 14 pines
de entrada/salida digital (de los cuales 6 pueden
ser usando con PWM), 6 entradas analógicas, un
cristal de 16Mhz, conexión USB, conector jack
de alimentación, terminales para conexión ICSP
y un botón de reseteo. Tiene toda la electrónica
necesaria para que el microcontrolador opere,
simplemente hay que conectarlo a la energía por
el puerto USB ó con un transformador AC-DC
 Programa
 LabVIEW es un software que proporciona un
potente entorno de desarrollo gráfico para el
diseño de aplicaciones de Ingeniería de
adquisición de datos, análisis de medidas y
presentación de datos gracias a un lenguaje de
programación sin la complejidad de otras
herramientas de desarrollo.
 Actuador SunFounder 5 V Módulo de relé para-Arduino UNO
2560
• Placa de interfaz de relé de 4 canales de 5 V

• cada canal necesita una corriente de controlador de 15-20mA. Se puede utilizar para
controlar varios aparatos y equipos con corriente grande. Está equipado con relés de
alta corriente que funcionan bajo AC250V 10A o DC30V 10A. Tiene una interfaz
estándar que puede ser controlado directamente por microcontrolador.

• Indicador LED para el estado de salida del relé

• Principio
Cuando el puerto de la señal está a un nivel bajo, la luz de la señal se encenderá y el
optoacoplador 817c (transforma las señales eléctricas por la luz y puede aislar las señales
eléctricas de entrada y salida) se llevará a cabo, la bobina de relé se electrificará y el
contacto normalmente abierto del relé se cerrará. Cuando el puerto de señal está en un
nivel alto, el contacto normalmente cerrado del relé se cerrará. Para que pueda conectar y
desconectar la carga controlando el nivel del puerto de señal de control.
 Actuador: Resistencia Kanthal
 Las resistencias Kanthal para hornos industriales se pueden fabricar con distintas aleaciones
de hilo resostivo. Trabajamos con todas las aleaciones Kanthal existentes: Kanthal D,
Nikrothal, Kanthal A1, Kanthal APM…
 Las aleaciones Kanthal nos permiten cubrir temperaturas dentro de un rango que llega hasta
los 1375ºC. Cada una de las distintas aleaciones está dirigida a un determinado rango de
temperaturas y aplicaciones.
 El número de vueltas en una resistencia Kanthal afecta su resistencia eléctrica, y si se desea
ajustar la resistencia eléctrica de una resistencia, se pueden modificar factores como la
longitud del alambre y el diámetro del alambre, así como la cantidad de vueltas.
 La resistencia eléctrica de una resistencia Kanthal no se determina por su tamaño físico, sino
por la combinación de factores como la longitud, el diámetro y la composición de la aleación
utilizada.
 Control de usuarios
Diagrama de flujo
 Referencias

 https://www.amazon.com.mx/HD421-Resistencia-pel%C3%ADcula-temperatura-resistencia/dp/B0BYNF3HGM
/ref=sr_1_2?keywords=rtd+platino&qid=1682647038&sr=8-2&ufe=app_do%3Aamzn1.fos.66c34496-0d28-4d
73-a0a1-97a8d87ec0b2
 https://www.mouser.com/datasheet/2/619/hd_421_e-1920007.pdf
 https://dewesoft.com/es/blog/medir-temperatura-con-sensores-rtd
 https://www.amazon.com.mx/SunFounder-M%C3%B3dulo-Arduino-STM32-Raspberry/dp/B00E0NSORY/
ref=asc_df_B00E0NSORY/?tag=gledskshopmx-
20&linkCode=df0&hvadid=451018228067&hvpos=&hvnetw=g&hvrand=12730124061565215485&hvpone=&
hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1010154&hvtargid=pla-438786682067&th=1
