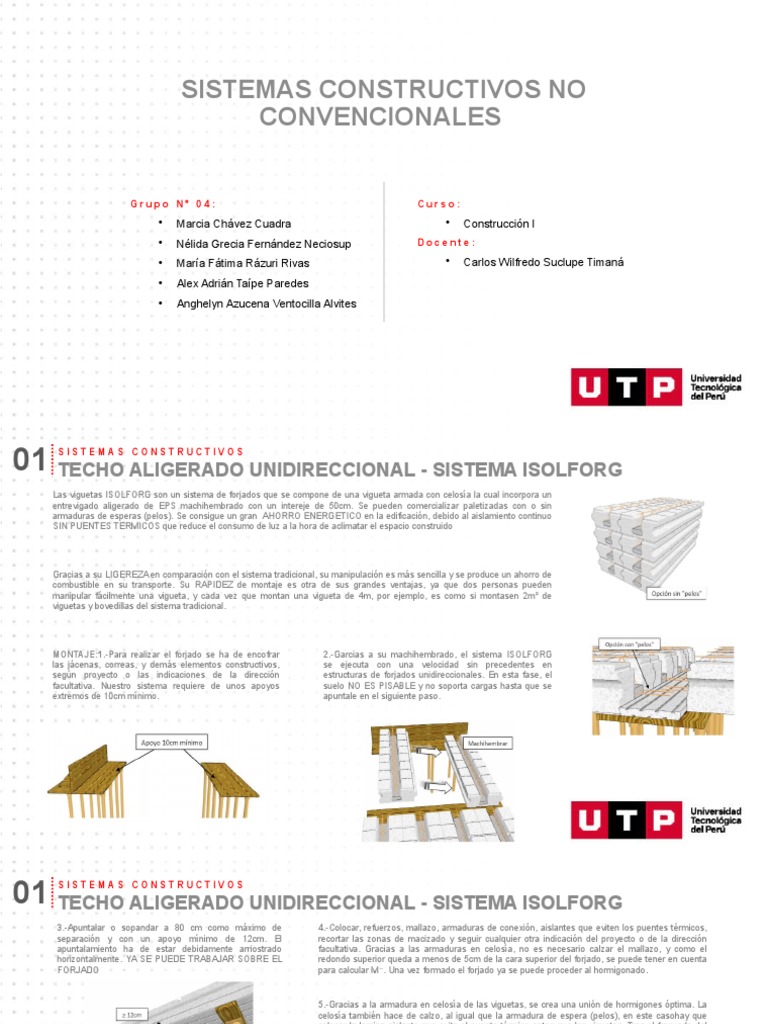

SISTEMAS CONSTRUCTIVOS NO

CONVENCIONALES

Grupo N° 04: Curso:

• Marcia Chávez Cuadra • Construcción I

• Nélida Grecia Fernández Neciosup Docente:

• María Fátima Rázuri Rivas • Carlos Wilfredo Suclupe Timaná

• Alex Adrián Taípe Paredes
• Anghelyn Azucena Ventocilla Alvites
01 TECHO ALIGERADO UNIDIRECCIONAL - SISTEMA ISOLFORG
SISTEMAS CONSTRUCTIVOS

Las viguetas ISOLFORG son un sistema de forjados que se compone de una vigueta armada con celosía la cual incorpora un
entrevigado aligerado de EPS machihembrado con un intereje de 50cm. Se pueden comercializar paletizadas con o sin
armaduras de esperas (pelos). Se consigue un gran AHORRO ENERGETICO en la edificación, debido al aislamiento continuo
SIN PUENTES TERMICOS que reduce el consumo de luz a la hora de aclimatar el espacio construido

Gracias a su LIGEREZA en comparación con el sistema tradicional, su manipulación es más sencilla y se produce un ahorro de
combustible en su transporte. Su RAPIDEZ de montaje es otra de sus grandes ventajas, ya que dos personas pueden
manipular fácilmente una vigueta, y cada vez que montan una vigueta de 4m, por ejemplo, es como si montasen 2m² de
viguetas y bovedillas del sistema tradicional.

MONTAJE:1.-Para realizar el forjado se ha de encofrar 2.-Garcias a su machihembrado, el sistema ISOLFORG

las jácenas, correas, y demás elementos constructivos, se ejecuta con una velocidad sin precedentes en
según proyecto o las indicaciones de la dirección estructuras de forjados unidireccionales. En esta fase, el
facultativa. Nuestro sistema requiere de unos apoyos suelo NO ES PISABLE y no soporta cargas hasta que se
extremos de 10cm mínimo. apuntale en el siguiente paso.
01 TECHO ALIGERADO UNIDIRECCIONAL - SISTEMA ISOLFORG
SISTEMAS CONSTRUCTIVOS
3.-Apuntalar o sopandar a 80 cm como máximo de
separación y con un apoyo mínimo de 12cm. El
apuntalamiento ha de estar debidamente arriostrado
horizontalmente. YA SE PUEDE TRABAJAR SOBRE EL
FORJADO
-Es más seguro manipular un palet del sistema
ISOLFORG que los varios de bovedillas y viguetas
necesarios para ejecutar los mismos m²de forjado.
-Al ser un sistema tan ligero no se necesitan grandes
grúas, se pueden colocar a mano luces de hasta 4 o 5m
-No se producen escombros por roturas de Bovedillas-
ElEPS, es fácilmente adaptable a las necesidades de la
obra con un serrucho o cúter.
En encuentros con muros de carga, se han de colocar
las sopandas con apoyos de 12cm como mínimo junto a
los muros, arriostradas horizontalmente.
4.-Colocar, refuerzos, mallazo, armaduras de conexión, aislantes que eviten los puentes térmicos,
recortar las zonas de macizado y seguir cualquier otra indicación del proyecto o de la dirección
facultativa. Gracias a las armaduras en celosía, no es necesario calzar el mallazo, y como el
redondo superior queda a menos de 5cm de la cara superior del forjado, se puede tener en cuenta
para calcular M⁻. Una vez formado el forjado ya se puede proceder al hormigonado.
5.-Gracias a la armadura en celosía de las viguetas, se crea una unión de hormigones óptima. La
celosía también hace de calzo, al igual que la armadura de espera (pelos), en este casohay que
colocar la lamina aislante que evita el puente térmico antes que las viguetas. Tras el fraguado del
hormigón se pueden retirar las sopandas.
El CONTRATISTA o INSTALADOR tiene aun más ventajas:
-Es posible ahorrarse el aislamiento
térmico bajo teja, ya que está incorporado
bajo forjado.
-Al existir EPS bajo vigueta, se pueden
pasar instalaciones a cualquier punto del
forjado.
-Ranurado en forma de cola de milano
para mejorar el agarre de morteros y
pastas
01 SISTEMAS CONSTRUCTIVOS

ALGUNAS VENTAJAS DEL SISTEMA ISOLFORG.

-Rapidez de montaje, esta es una de las mayores ventajas del producto ISOLFORG, puesto que cada vez que se levanta una viga ISOLFORG de cualquier
longitud, es como si se levantara del sistema tradicional dos vigas de la misma longitud junto con sus correspondientes bovedillas todo unido, eso como bien se
sabe es imposible, porque se descompondría y por su peso. También el Sistema AISLAFORG es muy rápido de colocación por ir todas las vigas amachimbradas
entre si y al estar aligeradas, dos personas podrían colocarlas a peso ( hasta mas o menos una viga 5 ml ).

.-Con el Sistema ISOLFORG no es necesario calzar el mallazo, puesto que la celosia de la viga ISOLFORG esta elevada por encima del poliestileno, según
dibujo numero 5 del manual de montaje.

.-Otra de las ventajas mas importantes es que con el sistema tradicional (vigueta y bovedilla) es necesario entablar todo el forjado por seguridad, puesto que la
bovedilla no es pisable, con el Sistema ISOLFORG no es necesario entablar el forjado puesto que las vigas son amachimbradas entre si y los interejes son de 50
cm., solo será necesario sopandas especificadas en el manual de montaje.

.-El Sistema ISOLFORG por ser de poliestileno y amachimbradas es un Aislante Térmico que te produce un ahorro Energético importante traducido a consumo
de luz. Junto con la rapidez del montaje esta es las ventaja mas importante, puesto que el sistema tradicional (vigueta y bovedilla) no es térmico por lo tanto no
tiene ahorro energético.

.-El Sistema ISOLFORG por estar compuesto de poliestileno es muy beneficioso para estructuras que sea necesario ser aligeradas, puesto que el forjado
tradicional (vigueta y bovedilla) se compone todo de hormigón y es mas pesado.

.-Instalaciones empotradas en techo. Con el Sistema tradicional (vigueta y bovedilla) se limitan las instalaciones empotradas en techo a un solo sentido por el
interior de la bovedilla para poder librar las vigas. Con el Sistema ISOLFORG no hay limitaciones ya que se pueden colocar instalaciones en los dos sentidos por
los 4 cm. de poliestileno que se han dejado en la parte inferior de la viga.

.-Ahorro de combustible en el transporte puesto que el sistema tradicional (vigueta y bovedilla) es muy pesado de transportar y por lo tanto consume mas y el
sistema ISOLFORG es un forjado de poliestileno aligerado.

.-Una de las ventajas en obra del sistema ISOLFORG es la limpieza en obra, puesto que no hay rotura de bovedillas, no existe escombros a la hora de hacer
rozas para instalaciones y sobre todo la seguridad en obra puesto que no es lo mismo elevar a planta palet de bovedillas y vigas que elevar palet del sistema
ISOLFORG.
02 SISTEMA CONSTRUCTIVO GHS
SISTEMAS CONSTRUCTIVOS

Esta conformada por paneles de PVC que sirve de encofrado y revestimiento permanente ara el concreto armado, vertido en el interior de ellos para una mayor
resistencia, incluye perfiles de pared y techo de PVC que han sido diseñados uniendo varias secciones de un espesor de 100mm y de 50mm.

MATERIALES PROPIEDADES

1. La materia prima es la espuma PU 1. Elevada productividad el sistema GHS permite la construcción de casas en un
2. Se utiliza para los paneles para encobrar muro. breve periodo de tiempo
3. Sera necesario barras de acero y perfiles según el 2. Gracias a la reducción del tiempo el sistema puede reducir los costos de
diseño. construcción economizado la vivienda.
4. Por ultimo se llama el encofrado con concreto 3. Su modulación y sencillez de instalación permiten que el trabajo sea fácil y
sencillo para el personal.

BARRAS DE ACERO PANEL DE PVC

ELEMENTOS

PERFILES METALICOS HORIZONTALES Y

VERTICALES

50mm 32mm

100mm 100mm
02 SISTEMA CONSTRUCTIVO GHS
SISTEMAS CONSTRUCTIVOS

DETALLE DE LOS ELEMENTOS PROCESO DE PRODUCCION DE LOS PANELES DE

PVC

• Ancho 80cm
• Espesor 8cm
• Altura 2.50m

MEJORA SU
RESISTENCIA
A LA 1. COMBINACION QUIMICA DE CARBONO: Principalmente es extraída desde minas.
TRACCIÓN
2. MATERIA PRIMA SAL Y ETROLEO: es el pastico con menos dependencia de petróleo
3. ALMACENAMIENTO Y EMBARQUE
4. POLIMERIZACION DEL CLORURO DE VINILO: su fabricación se realiza a partir de
MEJORA SU cloro mas etileno y sal en un 57%.
RESISTENCI
A MECANICA
5. FUNDICION REUTILIZACION: se reutilizan pequeñas cantidades de PVC reciclado.
6. INDUSTRUALIZACION: productos en masa de los paneles.
7. PROVEEDORES CONSUMIDORES

MEJORA SU
TENACIDAD
02 SISTEMA CONSTRUCTIVO GHS
SISTEMAS CONSTRUCTIVOS

VENTAJAS
DESVENTAJAS
1. POR SU ORIGE: Para su fabricación no se requiere de grandes sumas de petróleo o material fósil solo
utiliza el 0.4% del consumo total del petróleo en el mundo
1. Se fabrica con mucha demanda de agua 2. POR SU DURABILIDAD:
2. Es poco solicitado no es muy conocido. o Es rígido a la intemperie
3. Una mala instalación perjudicaría el proyecto o Es rígido debido a su composición.
o Es liviano y versátil para diferentes tamaños.
o Muy resistente a la corrosión y condiciones extremas.
MODELO DE APLICACIÓN
3. POR SU PRACTICIDAD DEL PANEL PVC: Es fácil de instalar y a comparación de otro materiales
tiene un bajo mantenimiento otorgándole mayor durabilidad gracias a su composición

INSTALACIONES EN OBRAS
COBERTURA DE MADERA

1. CIMIENTOS :
MALLA DE ACERO
PARA REFUERZO DE Se prepara y se nivela el suelo. Se coloca el acero corrugado, se tienden tuberías sanitaros y a continuación los
CIMIENTOC ESTRUCTURA DE cimientos de concreto.
MADERA

REFUERZOS DE 2. PAREDES:
ACERO Al colocarse los perfiles de pared de PVC se unen a los cimientos gracias a módulos prefabricados producidos
previamente , se colocan los perfiles en la pared para llenarse con concreto.
CONCRETO

3. TECHOS Y VENTANAS:
Al colocarse el entramado del tejado de madera o de metal, se recubrirá con paneles que pueden ser tejas
locales o calaminas , se finaliza montando las puertas y ventanas en las paredes

4. ACONDICIONAMIENTOS:
MUROS El acondicionamiento del interior se llevara a cabo según las exigencias individuales, se instalan sanitarios y se
CONFORMARON colocan azulejos y pisos , la superficie de PVC puede dejarse como esta , por ultimo se coloca artefactos y
POR PANELES DE
PVC muebles
REVESTIMIENTO
DE PVC
03 SISTEMA BRIHORQUI INDUSTRIAL
SISTEMAS CONSTRUCTIVOS

Los muros se conectan entre sí mediante ganchos extremos

RESOLUCIÓN MINISTERIAL Nº 319-2021-
de 1/4” a 180° por los que se
VIVIENDA, del 07 de octubre de 2021
atraviesa una barra de acero de 1/ 2” similar a “un pasador
• El sistema constructivo denominado “Sistema
dentro de una bisagra”, los elementos
Brihorqui Industrial” consiste en paneles prefabricados
de la junta, luego de ensamblados, son cubiertos con
de concreto armado que son ensamblados durante el
mortero de alta resistencia
montaje en obra.
• Estos paneles prefabricados cumplen una función
estructural y también estética, debido al encofrado y la
dosificación del concreto.
• Los paneles se emplean como elementos verticales
La conexión entre los muros y la losa se realiza
(panel de muro) y horizontales (panel de techo) con
mediante soldadura (con supercito 1/8”) de
una sección de 10cm de espesor, reforzados con una
planchas metálicas de aproximadamente 10 cm
malla simple de acero corrugado de 3/8” espaciados
de lado y 1cm de espesor, ancladas en dos
cada 30 cm en paneles de muro y doble malla de acero
puntos discretos en cada arista común en los
corrugado de 3/8” espaciados cada 30 cm en paneles
elementos de concreto (muros y losas). Cada
de techo.
muro
tendrá 10 zonas de soldadura min (dependiendo
del dimensionamiento del panel) con longitud
total L= 32 cm de soldadura y profundidad de
garganta variable.
04 SISTEMA CONSTRUCTIVO SUPERWALL
SISTEMAS CONSTRUCTIVOS

Superwall es un panel compuesto, constituido por dos revestimientos en lámina de acero galvanizado prepintado, unidos entre ellos de una capa de aislante de
poliuretano, en espesores de 1.5” y 2”. Es aislante, resistente y ligero. Son utilizados como paredes de edificios y vienen sobrepuestos sea en posición vertical o en
posición horizontal sobre cualquier tipo de estructura portante.

USOS CARACTERÍSTICAS

1. Elemento para fachadas y divisiones interiores recomendado en
edificaciones
2. Elemento para fachadas de edificios comerciales e industriales que
requieren características estéticas
3. Elemento de muro autoportante para construcción modular
1. Elevada resistencia mecánica con posibilidad de construcción autoportante
2. Optimo aislamiento térmico y acústico.
3. Excelentes acabados exterior e interior con diferentes texturas
4. Compatible con diferentes sistemas de acabado
5. Fijación oculta
6. Ligero

CARA EXTERNA DE ACERO

52,36

INTERIORES S
100
CARA INTERNA DE ACERO

EXTERIORES
04 SISTEMA CONSTRUCTIVO SUPERWALL
SISTEMAS CONSTRUCTIVOS

FIJACIÓN
VENTAJAS
Sistema de fijación oculto, compuesto por tornillería, sellos y un ensamble que garantiza la
hermeticidad de la fachada
Puede ser instalado de forma horizontal o vertical.
Rápida instalación.
Compatible con diferentes sistemas de acabados.
Por ser modular permite realizar ampliaciones con gran facilidad.
Ofrece el sistema completo que incluye: panel, accesorios de remate y
1 fijaciones.
Tornillo con cabeza
hexagonal de ¼””x n”” Núcleo central de poliuretano inyectado en un proceso industrializado,
proporcionando un aislamiento térmico

ACABADOS • Ancho 1m
• Espesor 40mm, 50mm, 60mm,
80mm, 100mm
Liso (ambas caras)
• Altura 2.50m
Tableteado (ambas caras)

Micronervado (ambas caras) Diamantado (Cara externa)

05 FLEXMADE
SISTEMAS CONSTRUCTIVOS

Son paneles estructurales desarrollados con tecnología innovadora que permite varios tipos de construcciones habitables o no habitables, con excelente acabado,
aislamiento termoacústico y antideflagrante.

MATERIALES PROPIEDADES

Los paneles Flexmade son una solución constructiva modular innovadora para 1. Reducción del tiempo de construcción en 1/3 del tiempo, en comparación con el método
estructuras habitables, permanentes o temporales, creadas a partir de un convencional;
compuesto reforzado que consiste en una matriz de resina termoendurecible, fibra 2. Relieve en los cimientos, debido al peso reducido y distribución uniforme de esfuerzos a
de vidrio, cargas minerales y otros aditivos para mejorar el desempeño de su través de muros livianos y autoportantes – lo que proporciona un costo por metro
proyecto. cuadrado de 30% a 40% menor que el convencional;
3. Rendimiento termoacústico;
4. Facilidad de mantenimiento de fontanería, electricidad, aire acondicionado, gas, etc.
5. Menores costes directos e indirectos, debido a plazos reducidos y ausencia de pérdidas
propias de las construcciones convencionales;
6. Reducción de la mano de obra y, por tanto, menor exposición de los HH al riesgo de
accidente laboral
05 FLEXMADE
SISTEMAS CONSTRUCTIVOS

PROCESO DE CONSTRUCCIÓN DE UN PANEL DETALLE DE LOS ELEMENTOS

ESTRUCTURAL
05 FLEXMADE
SISTEMAS CONSTRUCTIVOS

VENTAJAS MODOS DE APLICACIÓN

1. AISLAMIENTO TERMOACÚSTICO: tiene un alto índice de aislamiento termoacústico, Construcción de estructuras habitables
proporcionando un bajo intercambio de calor y sonido con el entorno externo. Reducción de en áreas industriales, tales como nuevos
36dB sin necesidad de complementos. edificios, ampliaciones, renovaciones y
2. RESISTENCIA AL FUEGO: ralentiza la propagación del fuego, lo que permite a los usuarios uso de áreas con espacios ociosos.
estar más seguros en caso de incendios, a diferencia de materiales como madera, contenedores,
hormigón, armazón de acero, entre otros.
3. RESISTENCIA A LA CORROSIÓN: tiene una alta resistencia a las termitas y a la corrosión
causadas por productos químicos, la intemperie y los efectos naturales, como el aire del mar.
También tiene 100% de estanqueidad.
4. RESISTENCIA A HURACANES: las pruebas realizadas en el laboratorio PRI, líder mundial en
evaluaciones de materiales de construcción, demostraron que los paneles son resistentes a fuertes
vientos, incluido el huracán.
5. RESISTENCIA A TERREMOTOS: se realizaron pruebas en el Laboratorio de Estructuras
Antisísmicas, de la Pontificia Universidad Católica del Perú.
6. FLEXIBILIDAD: con tres medidas diferentes, puede crear lo que quiera. Si ya tiene un proyecto,
es muy sencillo adaptarlo según las necesidades de su negocio.
7. PRACTICIDAD: Su estructura ligera hace que la construcción sea muy rápida y facilita el
transporte de material. Un solo camión pequeño es capaz de cargar hasta 125 paneles, lo
necesario para una construcción de 120 m². Además de reducir los costos logísticos con el flete,
facilita y agiliza el transporte.
8. ACABADO: tiene un excelente acabado en todas sus superficies, eliminando la necesidad de
pintar o aplicar otros materiales después de la instalación. La calidad del producto también
facilita la limpieza.
9. VERSATILIDAD CLIMÁTICA: está certificado en las ocho zonas bioclimáticas del país, es
decir: se puede utilizar de norte a sur, sin sufrir interferencias del clima o la temperatura.
10. SOSTENIBILIDAD: Su alta tasa de reutilización y la ausencia de uso de agua durante el proceso
de producción, montaje y desmontaje hacen del panel una opción sostenible. Además, no
necesitan un lugar para eliminar los desechos.
