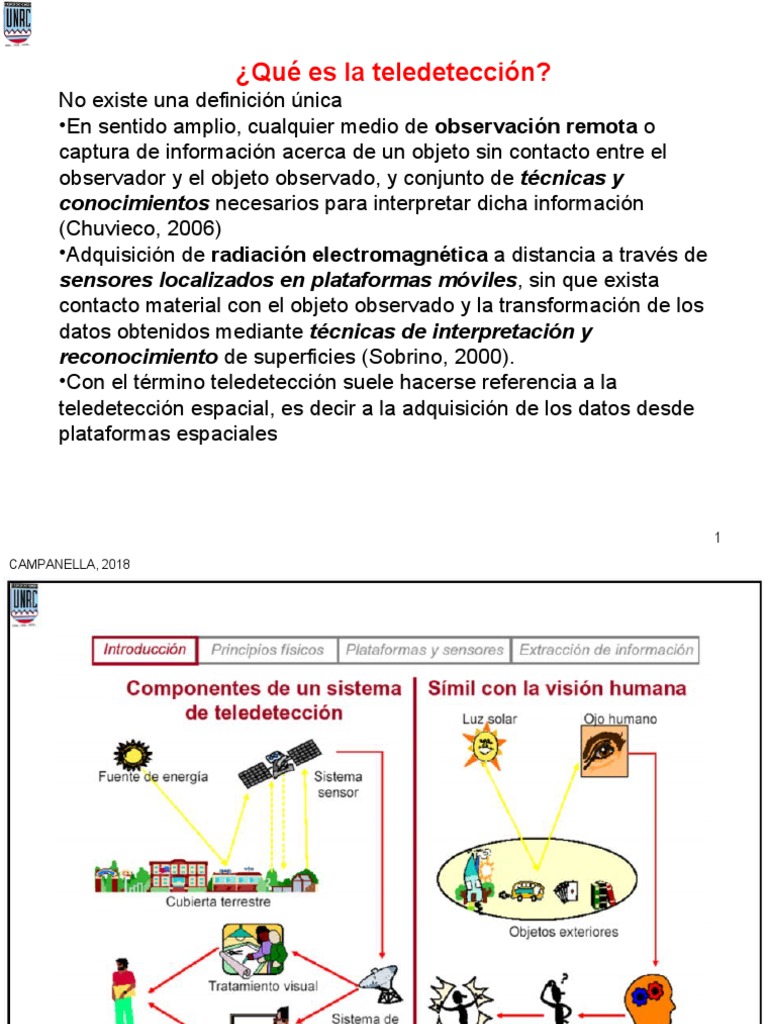

¿Qué es la teledetección?

No existe una definición única

•En sentido amplio, cualquier medio de observación remota o
captura de información acerca de un objeto sin contacto entre el
observador y el objeto observado, y conjunto de técnicas y
conocimientos necesarios para interpretar dicha información
(Chuvieco, 2006)
•Adquisición de radiación electromagnética a distancia a través de
sensores localizados en plataformas móviles, sin que exista
contacto material con el objeto observado y la transformación de los
datos obtenidos mediante técnicas de interpretación y
reconocimiento de superficies (Sobrino, 2000).
•Con el término teledetección suele hacerse referencia a la
teledetección espacial, es decir a la adquisición de los datos desde
plataformas espaciales

1
CAMPANELLA, 2018
 2
CAMPANELLA, 2018
 • Obtener
información de un
objeto sin
estar en contacto
con él.
• Implica flujo
energético entre el
objeto y el sensor.

3
CAMPANELLA, 2018
 4
CAMPANELLA, 2018
 TIPOS DE ÓRBITA 5
CAMPANELLA, 2018
 Sistema RGB (Rojo = Red; Verde = Green; Azul = Blue)

6
CAMPANELLA, 2018
 Emisión de REM en función de la temperatura de un cuerpo
Mientras más caliente esté un cuerpo más REM emite (eje de las ordenadas)
y menor longitud de onda tiene su pico de emisión
Consigna para entender mejor: Construya el gráfico de la izquierda a escala
aritmética

6000ºK = 5727ºC

7
CAMPANELLA, 2018
 8
CAMPANELLA, 2018
 MAGNITUDES FÍSICAS

•Reflectividad: cociente entre la REM reflejada y la

incidente ¿dominio?. Expresada porcentualmente es la
reflectancia. Varía con la longitud de onda  Firma
espectral
•Absortividad: cociente entre la REM absorbida y la
incidente ¿dominio?. ¿Varía con la longitud de onda?
•Transmisividad: cociente entre la REM transmitida y la
incidente ¿dominio? ¿relación entre transparente,
translúcido y opaco?. ¿Varía con la longitud de onda?

¿dimensiones de las variables?

¿ejemplos?
9
CAMPANELLA, 2018
 Nombres que recibe la REM en función de su longitud de onda

10
CAMPANELLA, 2018
 Transmisividad atmosférica y ubicación de sensores

11
CAMPANELLA, 2018
 UBICACIÓN DE LAS BANDAS DE OTROS SENSORES

12
CAMPANELLA, 2018
 Características espectrales de: a) las fuentes de energía, b) efectos atmosféricos y c)sensores
remotos. ( Notar que la escala de longitud de onda es logarítmica). 13
CAMPANELLA, 2018
 Ei(λ) = Er(λ) + Ea(λ) + Et(λ)
Ei(λ) indica la energía incidente, Er(λ) la energía reflejada, Ea(λ) la
energía absorbida y Et(λ) la energía transmitida, en función, cada una
de ellas, de la longitud de onda.

Interacciones básicas entre la energía electromagnética y la superficie terrestre.

14
Características espectrales de: a) las fuentes de energía, b) efectos atmosféricos y c)sensores
remotos.
CAMPANELLA, ( Notar que la escala de longitud de onda es logarítmica).
2018
 Respuesta de objetos de la superficie terrestre a la radiación incidente:
1.- Agua clara; 2.- Vegetación; 3.- Suelo 15
CAMPANELLA, 2018
 Respuesta de objetos de la superficie terrestre a la radiación incidente:
1.- Agua clara; 2.- Vegetación; 3.- Suelo 16
CAMPANELLA, 2018
 17
CAMPANELLA, 2018
 La REM incide sobre la superficie,
Escaneo continuo una parte de ésta es reflejada y llega
al sensor (CCD), en este se genera
una diferencia de potencial. Cuanto
mayor es la REM que incide sobre el
sensor, más reflectiva es la superficie
que se está observando y mayor es
el voltaje que se genera. Este voltaje
es convertido en radiancia en el
sensor (W/(m2*sr.µm) y luego puede
o no ser transformada a valores
numéricos enteros en rango de 8 o
12 bits.

8 bits = 256 valores discretos

12 bits = 4096 valores discretos
CCD = Charge Couple Device = dispositivo de carga acoplada= célula fotoeléctrica

En comparación el ojo humano distingue sólo 16 niveles de gris

18
CAMPANELLA, 2018
 19
CAMPANELLA, 2018
 8 bit = 1 byte Las computadoras trabajan con
código binario = 0 y 1.
Nosotros trabajamos con muchos
más símbolos, por ejemplo las
letras o los números.
ASCII = 8 bits.
El dominio de valores posibles de
8 bits es el conjunto de números
ENTEROS entre 0 y 255.
Si en la figura de al lado, todas las
casillas valen 1 es 255.

9 bits = 256 x 2 = 512; 10 bits = 1024; 11 bits = 2048; 12 bits = 4096

ASCII = American Standard Code for Interchange of Information.
23 = dos decenas y tres unidades = 2*10 1 + 3*100

16
+ 0 +4+ 2 +1 = 00010111 = 23
20
CAMPANELLA, 2018
 ¿Cómo se obtiene la imagen? Path y Row

21
CAMPANELLA, 2018
 Sensores multiespectrales

Cobertura en Tierra
22
CAMPANELLA, 2018
 Longitud de onda

23
CAMPANELLA, 2018
 El valor de cada celda es el nivel Digital (ND) que puede
estar en el dominio de 0 a 255 o en números reales.
Está estrechamente relacionado con la reflectancia en
superficie del objeto observado
24
CAMPANELLA, 2018
 Resoluciones

• Espectral = Número de
bandas (multi espectral hasta
20)
• Radiométrica = Número de
niveles de energía
diferentes.
• Espacial = Tamaño píxel
• Temporal = Tiempo hasta
revisita.
25
CAMPANELLA, 2018
 Tipos de satélites de Teledetección
• Recursos Naturales: LANDSAT, ASTER, SPOT, SENTINEL, CBERS
• LISS (Indio), CHRIS (uk), PRISMA (AEI)
• Meteorológicos: GOES, NOAA, Nimbus, etc
• De alta resolución: QUICKBIRD, IKONOS, OrbView
• Radar: ERS, JERS, SENTINEL 1, ALOS - PALSAR

• Por el tipo de sensor:

• Activos (RADAR) o Pasivos (la energía la provee el sol o la tierra)
•
• Por la órbita:
• Geoestacionarios
• Polares usualmente también heliosincrónicos

26
CAMPANELLA, 2018
 Características del Satélite LANDSAT-7
• Altitud: 705-Km
• Resolución temporal 16 días.
• Ancho de barrido 185 km
• Explorador Whisk-broom (otros satélites son PushBroom)
• Resolución radiométrica 8 bits (256 niveles)
• P = 15m (B8); XS = 30m (1,2,3,4,5,7); IRT = 60m (B6)

• P = Pancromático; XS = Multiespectral; IRT = infra rojo térmico

• Si el satélite tiene un Swath de 185 Km y el tamaño del píxel es de 30 m,

• ¿cuántas columnas tiene la imagen? 6166 columnas

27
CAMPANELLA, 2018
 Características de algunos satélites
Temporal
Sensor Bands Spatial Resolution Swath Width Spectral Range
Coverage

Green, Red, Near-IR,

MSS 4 bands 68 m x 83 m 185 km x 185 km 18 days
Thermal-IR

Blue, Green, Red,

TM 7 bands 30 m, (120 m - thermal) 183 km x 172 km Near-IR, Mid-IR, 16 days
Thermal-IR, Mid-IR2

Blue, Green, Red,

30 m Near-IR, Mid-IR,
ETM+ 8 bands 183 km x 170 km 16 days
(60 m - thermal, 15 m pan) Thermal-IR, SWIR,
Panchromatic

Coastal aerosol, Blue, Green,

OLI & 30 m Red, Near-IR, SWIR-1, SWIR-2,
11 bands 183 km x 170 km 16 days
TIRS (100 m - thermal, 15 m pan) Panchromatic, Cirrus,
Thermal-IR 1, Thermal-IR 2

28
CAMPANELLA, 2018
 29
CAMPANELLA, 2018
 30
CAMPANELLA, 2018
 31
CAMPANELLA, 2018
 32
CAMPANELLA, 2018
 PRISMA – Italiano – 67 bandas en el VNIR Y 102 SWIR
VNIR = 0.4 a 0.9 y desde 0.9 a 2.5 SWIR
Vis near infra red SWIR = Short wave infra red
33
CAMPANELLA, 2018
 ACTUALIZAR

34
CAMPANELLA, 2018
 PAPEL vs DIGITAL
• Escala mayor. • Escalas menores
• Estereoscopía • Difícil estereoscopía
• No computadoras. pero 3D.
• SI computadoras
• Única “banda” • Múltiples bandas
• No sist. Referencia • Sist. Referencia.
• No cambio escala. • Cambio de escala
• Res. Temp “cero” • Alta res. Temporal
Para obtener información (fotos o imágenes) de los años 1960 y posterior
Pueden recurrir a imágenes de satélites espías de EEUU y de URSS
35
CAMPANELLA, 2018
 Modos de obtener mapa temático

• Análisis visual • Manipulación Digital

Fotoindicadores. Fotoindicadores
Nivel de referencia alto del Nivel de referencia
sujeto. importante pero no
No requiere conocimientos imprescindible.
informáticos. Requiere conocimientos
Es un análisis de “UNA” informáticos.
imagen. Es un análisis “multibanda”
(Mayor riqueza)
Tono, textura, patrón, forma, diseño, asociación, tamaño, forma 36
CAMPANELLA, 2018
 Hacer este de nuevo

CLAi,j

ND3,7,1 ND10,7,2

El valor que contiene cada píxel en la imagen original tiene relación 37

con la reflectancia del objeto que estaba siendo observado. 2021105
CAMPANELLA, 2018
 38
CAMPANELLA, 2018
 39
CAMPANELLA, 2018
 40
CAMPANELLA, 2018
 41
CAMPANELLA, 2018
 NDi,j,k -- CLAi,j

42
CAMPANELLA, 2018
 43
