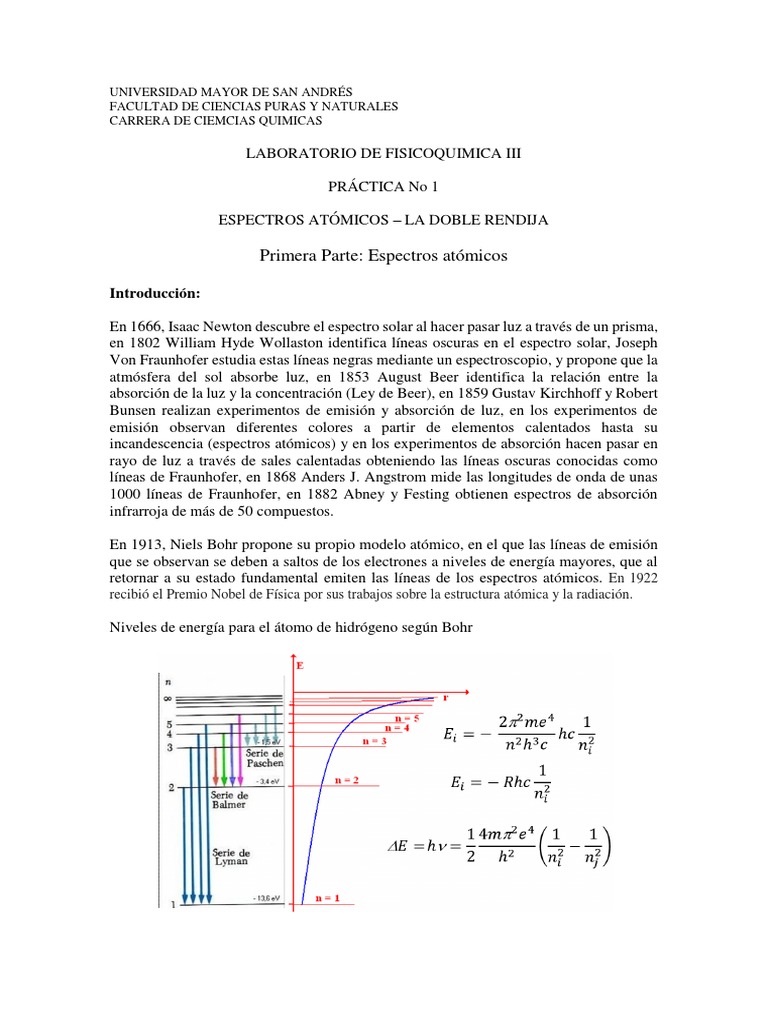

UNIVERSIDAD MAYOR DE SAN ANDRÉS

FACULTAD DE CIENCIAS PURAS Y NATURALES

CARRERA DE CIEMCIAS QUIMICAS

LABORATORIO DE FISICOQUIMICA III

PRÁCTICA No 1

ESPECTROS ATÓMICOS – LA DOBLE RENDIJA

Primera Parte: Espectros atómicos

Introducción:

En 1666, Isaac Newton descubre el espectro solar al hacer pasar luz a través de un prisma,
en 1802 William Hyde Wollaston identifica líneas oscuras en el espectro solar, Joseph
Von Fraunhofer estudia estas líneas negras mediante un espectroscopio, y propone que la
atmósfera del sol absorbe luz, en 1853 August Beer identifica la relación entre la
absorción de la luz y la concentración (Ley de Beer), en 1859 Gustav Kirchhoff y Robert
Bunsen realizan experimentos de emisión y absorción de luz, en los experimentos de
emisión observan diferentes colores a partir de elementos calentados hasta su
incandescencia (espectros atómicos) y en los experimentos de absorción hacen pasar en
rayo de luz a través de sales calentadas obteniendo las líneas oscuras conocidas como
líneas de Fraunhofer, en 1868 Anders J. Angstrom mide las longitudes de onda de unas
1000 líneas de Fraunhofer, en 1882 Abney y Festing obtienen espectros de absorción
infrarroja de más de 50 compuestos.

En 1913, Niels Bohr propone su propio modelo atómico, en el que las líneas de emisión
que se observan se deben a saltos de los electrones a niveles de energía mayores, que al
retornar a su estado fundamental emiten las líneas de los espectros atómicos. En 1922
recibió el Premio Nobel de Física por sus trabajos sobre la estructura atómica y la radiación.

Niveles de energía para el átomo de hidrógeno según Bohr

Espectroscopía: La espectroscopia es el estudio de la interacción entre la materia y la
radiación electromagnética. La medida de dichas interacciones como función de la
longitud de onda genera un espectro, éste puede definirse como una representación gráfica
de la distribución de la intensidad de la radiación electromagnética, emitida o absorbida
por una sustancia. Los espectros se miden por medio de instrumentos llamados
espectroscopios o espectrofotómetros.

Los procesos de absorción y emisión implican transiciones electrónicas entre diferentes

niveles o estados de energía del átomo. Para que se produzca una transición, el fotón
incidente deberá tener una energía igual a la diferencia de energía entre los estados
(resonancia), cada transición tiene una separación y una energía diferente y en
consecuencia una longitud de onda diferente, como se observa en la serie de transiciones
en los niveles de energía según Bohr.

Cuando la materia es excitada aplicando energía térmica. Eléctrica o radiante,

habitualmente dicha materia se relaja y vuelve a su estado fundamental, emitiendo
radiación electromagnética, dando lugar a los espectros de emisión.

En general hay tres tipos de espectros: continuo, línea y banda.

Con el Simulador de espectros atómicos se pueden obtener espectros para cada átomo y
realizar comparaciones.

https://www.educaplus.org/luz/espectros.html

Objetivos

Obtener los espectros de emisión de Xe, Hg, Kr, utilizando un espectroscopio de Bunsen
- Kirchoff y un espectroscopio casero.
Obtener espectros de emisión de distintas fuentes de luz y obtener sus gráficos Intensidad
vs longitud de onda con el software Tracker.

Materiales

Espectroscopio de Bunsen – Kirchoff

Tubos fuentes de emisión de Ne, La, con su fuente de poder.
Espectroscopio casero
Un celular con cámara fotográfica
Una laptop

Procedimiento experimental

Disponer el espectroscopio y tubos fuentes de emisión.

Realizar observaciones con los diferentes tubos de emisión y diferentes fuentes de luz,
foco incandescente, lampara de mercurio.

Bibliografía:
1.- Ira N. Levine, QUIMICA CUANTICA, Ed. AC, Madrid 1977
2.- R. Chang, PRINCIPIOS BASICOS DE ESPECTROSCOPIA, Ed. AC., Madrid, 1977
3.- Hameka , H.F., Advanced Quantum Chemistry, Ed. Addison - Wesley, E.U.A. 1965
3.- Hanna M.W. “Mecánica Cuántica para Químicos” Ed. Fondo Educativo Interamericano
México 1985.

Segunda Parte: La Doble rendija

Introducción:

Thomas Young comprobó un patrón de

interferencias en la luz procedente de una
fuente lejana al difractarse en el paso por
dos rejillas, resultado que contribuyó a la
teoría de la naturaleza ondulatoria de la
luz. Si la luz se comportara como un
conjunto de partículas, como afirmaba
Newton, después de pasar por la rendija el
patrón dibujado en una pantalla seria de la
siguiente forma:
En el caso del experimento de Young la luz se comporta como si fuera una onda, acordes al
principio de Huygens, teniendo propiedades ondulatorias al mostrar un patrón de interferencia
en una pantalla:

Formándose máximos y mínimos, creados por la difracción de la luz y la interferencia de esta. Un

máximo se crea cuando dos ondas llegan en fase por lo cual la luz se nota intensa, por otra parte,
el mínimo es creado cuando las ondas llegan desfasadas, al eliminarse una con la otra, crea un
espacio de obscuridad. De este modo, la luz se comporta como una onda, dando fin a una discusión
por más de cien años, desde que Newton afirmaba que la luz era un chorro de partículas.

Marco teórico

La diferencia de recorrido de las ondas procedentes de las dos ranuras, en puntos de

interferencia constructivas en términos de la longitud de onda está dada por la condición:

∆𝑦 = 0, 𝜆, 2𝜆, 3𝜆. … = 𝑛𝜆 𝑑𝑜𝑛𝑑𝑒 𝑛 = 0, 1, 2, 3, …

Y para los puntos de interferencia destructivas:

𝜆 3 1 3 5
∆𝑦 = , 𝜆, … = 𝑛𝜆 𝑑𝑜𝑛𝑑𝑒 𝑛 = , , , . ..
2 2 2 2 2

Por otra parte, la diferencia de recorrido en términos de distancia puede obtenerse al analizar el
siguiente gráfico, donde x es la diferencia de recorrido por las ondas al llegar al segundo punto
de interferencia constructiva (n = 1), dado que el primer punto de interferencia constructiva se
da en el centro (n = 0).
De este modo la diferencia en recorrido en términos de distancia por las ondas a los puntos de
interferencia está dada por la ecuación:
∆𝑥 = 𝑑 𝑠𝑒𝑛𝜃

Con n = 0, 1, 2, 3, …, para los puntos de interferencia constructiva, y n = 1/2 , 3/2, 5/2, … para los
puntos de interferencia destructiva.

Igualando las ecuaciones de recorrido, se tiene:

𝑑 𝑠𝑒𝑛𝜃 = 𝑛𝜆

Esta es la ecuación de la doble rendija.

Se puede obtener una ecuación para la doble rendija independiente del ángulo, para esto
analizamos el siguiente gráfico:

Donde L es la distancia de la doble rendija a la pantalla, y se puede verificar que:

Δ𝑦
𝑡𝑔𝜃 =
𝐿
Por otra parte, tenemos que:

𝜆
𝑑 𝑠𝑒𝑛𝜃 = 𝑛𝜆 → 𝑠𝑒𝑛𝜃 = 𝑑 𝑝𝑎𝑟𝑎 𝑒𝑙 𝑝𝑢𝑛𝑡𝑜 𝑑𝑒 𝑖𝑛𝑡𝑒𝑟𝑓𝑒𝑟𝑒𝑛𝑐𝑖𝑎 𝑐𝑜𝑛𝑠𝑡𝑟𝑢𝑐𝑡𝑖𝑣𝑎 𝑛 = 1

Puesto que la pared está a una distancia relativamente grande y el ángulo es pequeño, entonces,

𝑠𝑒𝑛𝜃 ≅ 𝑡𝑔𝜃
Así,
𝜆 Δ𝑦
= 𝐸𝑐𝑢𝑎𝑐𝑖ó𝑛 𝑝𝑎𝑟𝑎 𝑙𝑎 𝑑𝑜𝑏𝑙𝑒 𝑟𝑒𝑛𝑑𝑖𝑗𝑎
𝑑 𝐿

Objetivos:

1.- Observar y describir la interferencia de Young con luz monocromática utilizando una doble
rendija.
2.- Medir la longitud de onda de láseres de diferentes colores a través de sus patrones de
interferencia.
3.- Calcular la distancia de una red a través de su patrón de interferencia.

Parte experimental:

Materiales
Hojas de afeitar
Un alambre muy fino
Un trozo de madera
Pegamento La Gotita
Punteros laser
Un CD al que se la ha quitado la lamina plateada
Vernier

Con los materiales construir una doble rendija.

Con el vernier medir el diámetro del alambre (D), la distancia (d) entre las ranuras será
aproximadamente:

𝐷
𝑑=𝐷+
2

Colocar la doble rendija a distancias de 3, 5, 7, 9 m de la pantalla (pared), proyectar con el puntero

laser a través de la doble rendija y medir con el vernier la distancia entre puntos de interferencia
constructiva, realizar esta operación para todas las distancias a la pantalla o pared.

Distancia L/m 3 5 7 9
y / mm

De la representación gráfica de la ecuación de la doble rendija, determinar la longitud de onda

del láser.

𝜆
Δ𝑦 = 𝐿
𝑑

Realizar esta operación para los diferentes punteros láser

Para determinar la distancia de las redes de difracción, hacer pasar la luz del puntero laser verde
a través de un CD transparente, determinar la distancia entre la red de difracción (D), la
distancia entre el punto central y el siguiente máximo (y), con estos valores calcular ,
aplicando la ecuación de determinar la distancia (d) entre rendijas, realizar este procedimiento
para las diferentes distancias D y llenar la siguiente tabla de datos:
 Δ𝑦 Δ𝑦
𝑡𝑔𝜃 = → 𝜃 = 𝑡𝑔−1 ( )
𝐿 𝐿

𝜆
𝑑 𝑠𝑒𝑛𝜃 = 𝑛𝜆 𝑑=
𝑠𝑒𝑛𝜃

L /mm y / mm rad d / mm
50
100
150
200
250
300
350
400
450
500

En este caso la distancia (D) entre el CD y el puntero verde es relativamente pequeño; por otra
parte, la distancia entre los máximos es apreciables.

el ángulo al que se produce la interferencia, midiendo la distancia entre máximos determinar la

distancia de red (este es el principio de la Difracción de Rayos X). También obtener patrones de
difracción de las puntas – figuras del puntero láser verde y determinar las distancias de redes de
difracción.

Bibliografía:

1.- M. Alonso, E.J. Finn, FISICA Vol. II CAMPOS Y ONDAS, FONDO EDUCATIVO
INTERAMERICANO, S.A. 1970,
2.- Ira N. Levine, QUIMICA CUANTICA, Ed. AC, Madrid 1977
2.- R. Chang, PRINCIPIOS BASICOS DE ESPECTROSCOPIA, Ed. AC., Madrid, 1977

Datos técnicos de un distanciómetro de laser rojo

Datos técnicos del puntero laser verde

Algunos datos técnicos de un CD y DVD

Las unidades CD y DVD tienen grabada en su superficie una serie de agujeros diminutos llamados
Pits que tienen una longitud variable, aunque el mínimo es de 0,83 micrómetros en CD-ROM y
0,4 en DVD, y una distancia entre Pits de 1,6 micrómetros en CD-ROM y 0,76 en DVD. El
espacio intermedio entre dos Pits se denomina Land.

En la siguiente imagen podemos ver las diferencias en el tamaño de Pits y Lands entre DVD's y
CD's:
Ángulos

Trazando una perpendicular a la línea roja, se tiene:
