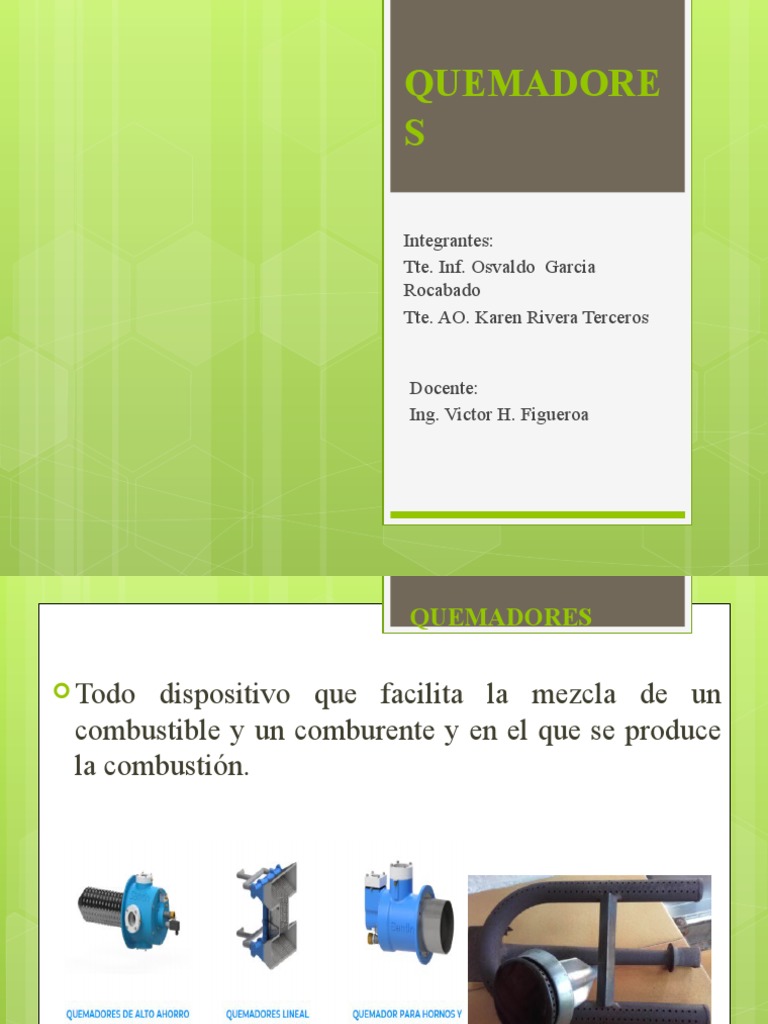

QUEMADORE

Integrantes:
Tte. Inf. Osvaldo Garcia
Rocabado
Tte. AO. Karen Rivera Terceros

Docente:
Ing. Victor H. Figueroa
 QUEMADORES

 Todo dispositivo que facilita la mezcla de un

combustible y un comburente y en el que se produce
la combustión.
 QUEMADORES

 El gasóleo es un
hidrocarburo que se
consigue mediante un
proceso de destilación
del petróleo.
 Cada proceso de
destilación proporciona
un hidrocarburo más
ligero que su antecesor.
 QUEMADORES
Las instalaciones para gasóleo
(deposito enterrados de combustible)
es un elemento clave para calefacción
del hogar, el lugar en el que estará
ubicado, si es que puedes elegir entre
el exterior y el interior de la vivienda,
resulta una decisión de relevancia, ya
que esto afectará a la comodidad y a
algunos aspectos de la instalación.
Según expertos en el area, se puede
instalar el depósito en la misma
habitación que la caldera, siempre y
cuando se trate de almacenamientos no
superiores a 3000 litros.
 QUEMADORES

Las instalaciones para gasóleo de calefacción requiere

de los siguientes materiales:
 Válvula de pie de ¾: son un tipo de válvula de
retención. Estas son el componente mas importante
para una instalación de distribución de agua o aire.
 QUEMADORES

Función de una válvula de pie

 La función principal de una
válvula de pie es mantener la
bomba de la instalación llena.
 Permite la limpieza extra, ya que
posee un filtro que evita la
transmisión de suciedad o
cualquier elemento que obstruya
el paso del agua o del aire.
 Regular el caudal y velocidad del
agua o del aire, lo que nos
permite regular a su vez el gasto
de energía
 QUEMADORES

Llave de paso: Dispositivo, generalmente de metal,

usado para dar paso o cortar el flujo de agua u otro
fluido por una tubería.
 Evita que el agua circule en dirección contraria a la
del reflujo.
QUEMADORES
 QUEMADORES

 Llaves de macho:
controlan el flujo de
abastecimiento de
combustible gas (el gas) en
las casas.
 QUEMADORES

 Filtros3/8: actúa como barrera para que las

impurezas no lleguen a la bomba o al motor de
alimentación.
 QUEMADORES

 Tuberías de cobre: es óptimo para las instalaciones

de fontanería, gas y calefacción tanto en los hogares
como en aplicaciones industriales en la conducción
de fluidos .
 La tubería de cobre no solo transporta fluidos,
además, los protege.
 QUEMADORES

QUEMADORES A GAS
 Aparato que mezcla un combustible con aire u
oxígeno, y controla su combustión; utilizado en
calderas, hornos, fogones. Se utilizan para calentar.
 Los quemadores de gas son de metal y son usados
frecuentemente en operaciones de calentamiento.
 QUEMADORES

QUEMADORES A GAS
Los materiales necesarios para la instalación de un
quemadores de gas son:
 Electroválvulas de regulación: Es una válvula
electromecánica, diseñada para controlar el paso de
un fluido por un conducto o tubería. En este caso el
gas.
 QUEMADORES
COMPONENTES DE QUEMADORES A GAS

 Regulador de presión de gas: es • Electroválvula de

un instrumento conectado a la seguridad: garantiza un
tubería de conducción, que sirve control automático de la
para controlar el flujo de gas y
presión interna del líquido o
mantenerlo a una presión
adecuada y uniforme. Sin este gas su objetivo es evitar una
dispositivo sería imposible explosión.
utilizar los equipos de gas, ya
que la presión de origen es muy
alta.
 QUEMADORES

COMPONENTES DE QUEMADORES A GAS

 Presostato de gas: es un
interruptor de presión. Están
diseñados para ser utilizados en
puntos donde es necesario realizar
el control de presión y/o tener señal
de alarma de la presión (alta o baja)

Los quemadores a gas pueden ser clasificados en dos

grupos:
• Atmosféricos
• Presurizados
Quemadores de gas atmosfericos
Son aquellos en los que la combustion se produce a la
presion atmosferica. Lo incorporan las calderas de gas
murales y modulares.
Estan constituidos por:
Quemadores de gas atmosfericos
 Mezclador de gas y aire. La energia cinetica del
chorro de gas al pasar por un venturi aspira el aire
ambiente, formando una mezcla inflamable
(premezcla).
Quemadores de gas atmosfericos
Cabeza del quemador. Donde se aporta el aire
restante (llamado aire secundario) Necesario para
una combustion estable.
 Quemadores de gas presurizados
La constitucion de este tipo de quemadores es muy parecida a la
de los quemadores de pulverizacion mecanica de gasoil.
Sus principales componentes son:
Quemadores de gas presurizados
Camara de mezcla: es la zona donde se mezcla el
gas y el aire.Suele incorporar algún elemento que
cree turbulencia en el aire para mejorar la mezcla.
Quemadores de gas presurizados
 Ventiladorde tipo centrifugo: impulsa el aire a la
camara de mezcla.
Quemadores de gas presurizados
Electrodos de encendido: sometidos a alta tension
producen un arco electrico o ionizacion del aire para
el encendido de la mezcla combustible.
Quemadores de gas presurizados
Boquilla: orificio calibrado para la impulsion del
gas. El tipo de boquilla (chickle) dependera del tipo
de gas
Quemadores de gas presurizados
Sensor de vigilancia de llama: Encargado de la
suprvisacion de la llama despues del encendido. A
demas de la celula fotoelectrica se utilizan sondas
ionicas y detectores de ultravioletas.
Quemadores de gas presurizados
Caja de control o programador: Dispositivo
electronico encargado del control de funcionamiento
y su seguridad
Calculo de bomba de recirculacion
Se calcula por la formula de la potencia calorifica
P =Q *At de donde Q = P/At
Calculo de tuberías en instalaciones de
calefacción monotubo
Calculo de vaso de expansión abierto
GRACIAS…
