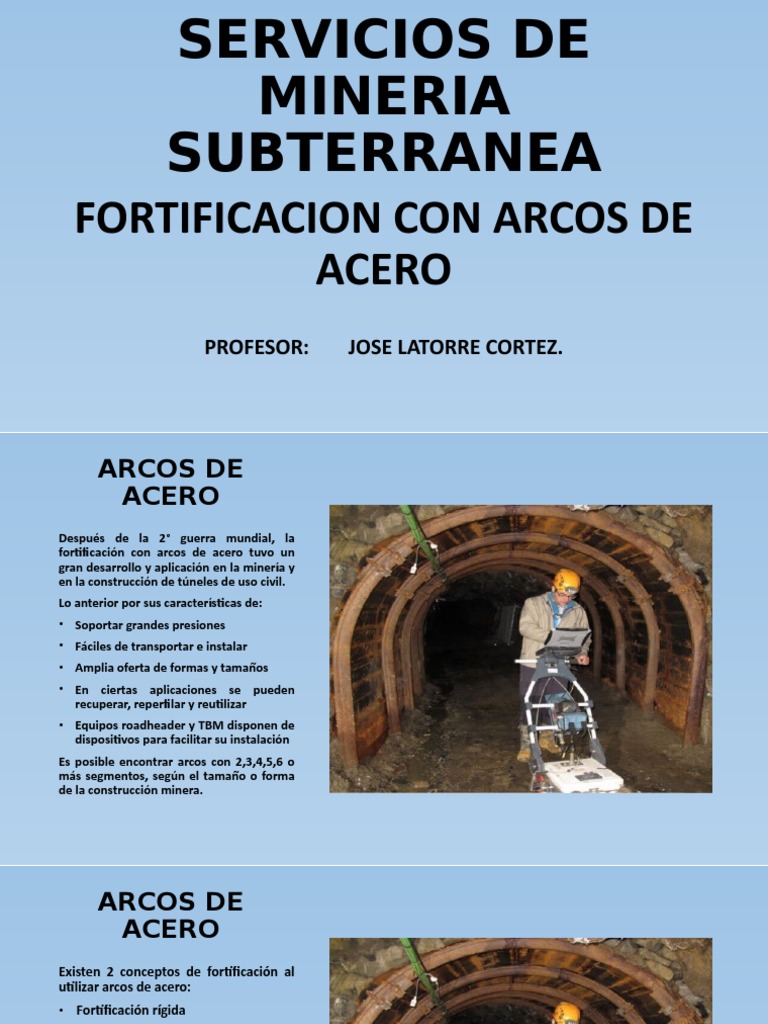

SERVICIOS DE

MINERIA
SUBTERRANEA
FORTIFICACION CON ARCOS DE
ACERO
PROFESOR: JOSE LATORRE CORTEZ.
ARCOS DE
ACERO
Después de la 2° guerra mundial, la
fortificación con arcos de acero tuvo un
gran desarrollo y aplicación en la minería y
en la construcción de túneles de uso civil.
Lo anterior por sus características de:
• Soportar grandes presiones
• Fáciles de transportar e instalar
• Amplia oferta de formas y tamaños
• En ciertas aplicaciones se pueden
recuperar, reperfilar y reutilizar
• Equipos roadheader y TBM disponen de
dispositivos para facilitar su instalación
Es posible encontrar arcos con 2,3,4,5,6 o
más segmentos, según el tamaño o forma
de la construcción minera.
ARCOS DE
ACERO
Existen 2 conceptos de fortificación al
utilizar arcos de acero:
• Fortificación rígida
• Fortificación cedente o deslizante
El primer concepto consiste en
reestablecer el equilibrio de esfuerzos
en la cavidad, sin que las presiones
deformen el perfil del arco (perfil GI).
El segundo tipo consiste en que el arco
va cediendo o traslapándose, a medida
que las presiones aumentan (perfil TH),
evitando que los elementos del arco se
deformen.
Este segundo tipo es más recomendado
en minería más profunda o de altas
presiones.
CARACTERISTICAS DE LOS
ARCOS DE ACERO
ARCOS CEDENTES (PERFIL TH)
ARCOS RIGIDOS (PERFIL GI)
El objetivo es ceder, cuando la presión del terreno
El objetivo es reestablecer el equilibrio generado sobrepasa cierto valor, evitando la deformación
por la excavación, sin que las presiones deformen del perfil.
el perfil del arco. El perfil se denomina TH en honor a sus
• No se recomienda en terrenos sobrepresionados inventores: Heinrich Toussaint y Egmont
Heintzmann.
• Es mas aplicable en galerías/túneles poco
profundos • El perfil TH es acanalado, sujeto por abrazaderas
en forma de “U”, que permite el traslape a
• El perfil de los segmentos es GI, unido por eclisas medida que la presión aumenta
apernadas
• Se utiliza en faenas mas profundas y de mayor
• En algunos casos se pueden recuperar, pero es
presión
menos común que los perfiles cedentes
• Es posible de recuperar, reperfilar y reutilizar
FORTIFICACION CON ARCOS DE ACERO
ARCOS DE
ACERO
La profundización de las minas requirió
perfiles cada vez mas grandes y pesados.
Sin embargo, esto generaba problemas
para su traslado e instalación.
Lo anterior, provocó la aparición de arcos
de acero con tratamiento térmico, que
mejoraba la capacidad soportante y
reducía el peso por unidad lineal.
La desventaja es su mayor precio.
En general, el perfil TH tiene mayores
ventajas que el perfil GI:
• Mayor resistencia a todos los
esfuerzos
• Elevada resistencia al pandeo
• Es mas fácil de recuperar y reutilizar
• Permite medir la convergencia y
disponer medidas correctivas
ARCOS DE
ACERO
En ciertas aplicaciones, es posible
recuperar los arcos, reperfilarlos y
volverlos a utilizar. Esta operación
puede realizase 2 o 3 veces.
Dado que la recuperación de arcos es
muy peligrosa, solo se aconseja
ejecutarla después de un amplio
análisis de todos los riesgos asociados.
Los equipos modernos para el
desarrollo de túneles (Roadheader y
Tunnel Boring Machine) cuentan con
dispositivos para levantar los
elementos del arco y facilitar su
instalación.
