Método Cascada En la Neumática

El método cascada es una técnica utilizada en la ingeniería para desarrollar

secuencias de movimiento en uno o varios cilindros neumáticos de doble
efecto, con el fin de automatizar pequeños procesos.

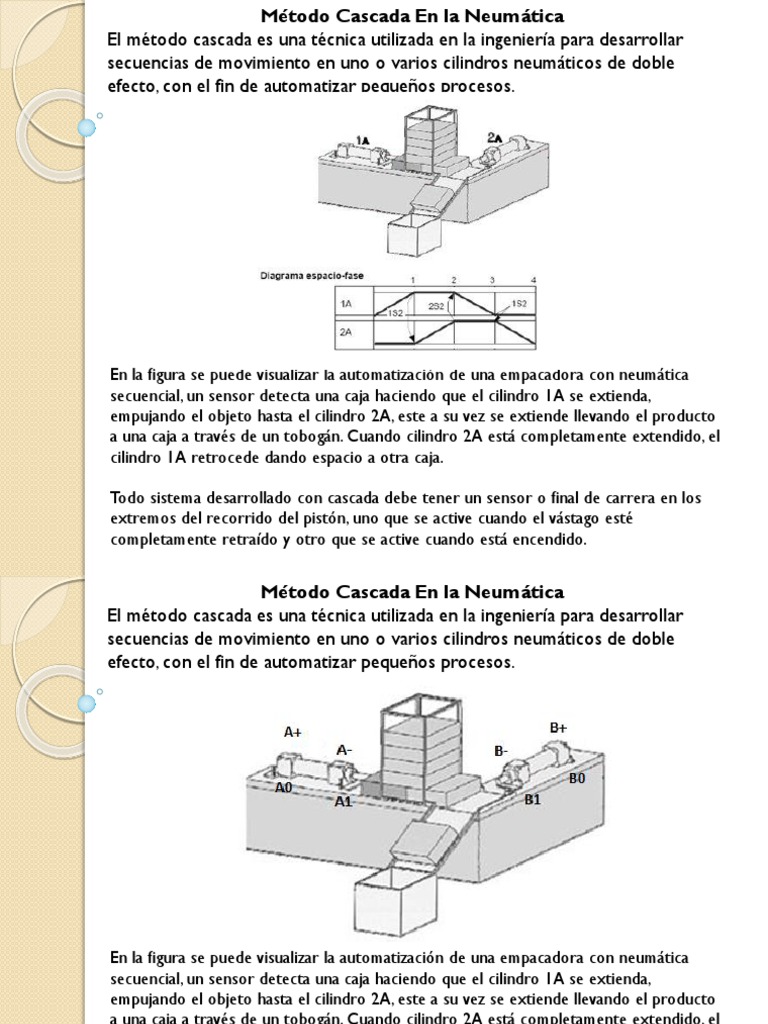

En la figura se puede visualizar la automatización de una empacadora con neumática

secuencial, un sensor detecta una caja haciendo que el cilindro 1A se extienda,
empujando el objeto hasta el cilindro 2A, este a su vez se extiende llevando el producto
a una caja a través de un tobogán. Cuando cilindro 2A está completamente extendido, el
cilindro 1A retrocede dando espacio a otra caja.

Todo sistema desarrollado con cascada debe tener un sensor o final de carrera en los
extremos del recorrido del pistón, uno que se active cuando el vástago esté
completamente retraído y otro que se active cuando está encendido.
 Método Cascada En la Neumática
El método cascada es una técnica utilizada en la ingeniería para desarrollar
secuencias de movimiento en uno o varios cilindros neumáticos de doble
efecto, con el fin de automatizar pequeños procesos.

En la figura se puede visualizar la automatización de una empacadora con neumática

secuencial, un sensor detecta una caja haciendo que el cilindro 1A se extienda,
empujando el objeto hasta el cilindro 2A, este a su vez se extiende llevando el producto
a una caja a través de un tobogán. Cuando cilindro 2A está completamente extendido, el
cilindro 1A retrocede dando espacio a otra caja.

Todo sistema desarrollado con cascada debe tener un sensor o final de carrera en los
extremos del recorrido del pistón, uno que se active cuando el vástago esté
completamente retraído y otro que se active cuando está encendido.
Significado de A+ y B+
Significado de A- y B-
 Significado de A0,A1-B0,B1
Todo sistema desarrollado en cascada debe tener un sensor o final de carrera en
los extremos del recorrido del pistón, uno que se active cuando el vástago esté
completamente retraído y otro que se active cuando está encendido. Pueden ser
Magnéticos o Mecánicos de rodillo
AVANCE DE VASTAGO
Significado de A0,A1-B0,B1

RETROCESO DE VASTAGO

NOTA: Lo mismo para B-

Significado de A0,A1-B0,B1

TIPO MECANICO
PASOS PARA DESARROLLAR EL MÉTODO CASCADA

Definir la secuencia

Hay que definir que secuencia se quiere realizar, definir el proceso y

cuantos cilindros tiene eso es algo importante, por ejemplo A+ B+ | A- B-.

Determinar los grupos

Los sistemas cascada manejan sus movimientos por grupos, para identificar
el número de grupos en la secuencia que queremos diseñar, hay que tener
en cuenta que en un grupo no se puede repetir la misma letra, por ejemplo:

A+ B+ | A- B-

Tiene 2 grupos, el primer grupo es A+ B+, el segundo grupo es A- B-

A+ | A- B+ C+ | C- B-

Tiene 3 grupos, el primer grupo es A+, el segundo grupo es A- B+ C+, el

tercer grupo es C- B-

RECUERDE QUE EN UN GRUPO NO SE PUEDE REPETIR LETRA

Colocar las lineas de presión

En los sistemas cascada existen unas líneas de presión que son iguales al
número de grupos de la secuencia.

Si hay 2 grupos, deben haber 2 líneas de presión en el sistema

Si hay 3 grupos, deben haber 3 líneas de presión en el sistema

El número de líneas de presión es igual al número de grupos de la secuencia

Colocar las válvulas que controlan las líneas de presión

El número de válvulas de 5/2 que controlan líneas de presión es

igual al número de grupos - 1

PGI, es la línea de presión que activa la línea de presión I

PGII, es la línea de presión que activa la línea de presión II
PGIII, es la línea de presión que activa la línea de presión III
PGIV, es la línea de presión que activa la línea de presión IV
El número máximo de grupos en un cascada neumático es 4
A+ B+ | A- B-

El sistema tiene dos grupos, por lo tanto tiene 2 líneas de presión y 1 válvula de 5/2 que controla esas líneas.
DESARROLLO
Tarea
