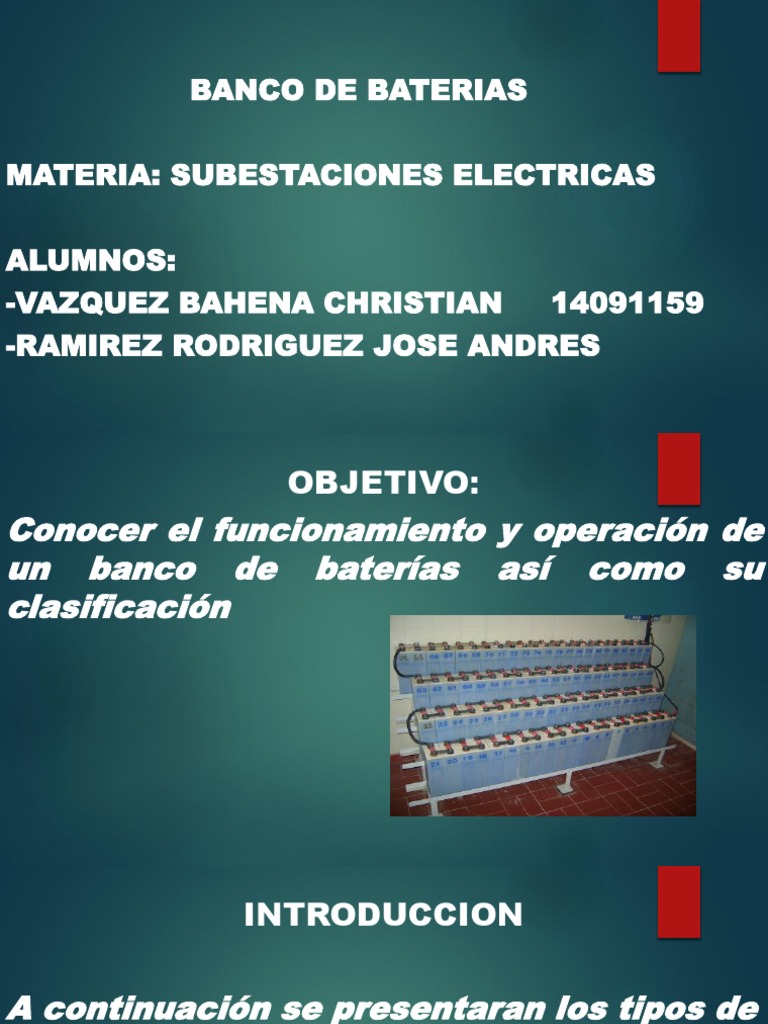

BANCO DE BATERIAS
MATERIA: SUBESTACIONES ELECTRICAS
ALUMNOS:
-VAZQUEZ BAHENA CHRISTIAN 14091159
-RAMIREZ RODRIGUEZ JOSE ANDRES
OBJETIVO:
Conocer el funcionamiento y operación de
un banco de baterías así como su
clasificación
INTRODUCCION
A continuación se presentaran los tipos de
bancos de baterías, su función que hacen
en las subestaciones eléctricas así como
el tipo de mantenimiento que se le debe de
dar a esta parte tan importante de una
subestación eléctrica.
BANCO DE BATERIAS
Son bancos de baterías estacionarios con capacidad para
suministrar potencia en corriente directa a los esquemas de
protección, control, señalización y todo lo que requiera de
corriente directa a través de centros de carga. como se muestra
en la siguiente figura.
El sistema de banco baterías se utiliza para energizar
los siguientes equipos :
1.-Protecciones
2.-Lámparas piloto
3.-Cuadro de Alarmas
4.-Registrador de eventos
5.-Circuito de transferencia de potenciales
6.-Sistemas contra incendio
7.-Equipo de onda portadoras (OPLAT)
8.-equipos de micro onda
9.-Control de Disparo de los interruptores de alta tensión y baja tensión
10.-Control de Apertura de los interruptores de alta tensión y baja tensión
11.-Control de los seccionadores
12.-Sistemas de iluminación de emergencia
13.-Sistemas ininterrumpido de energía (UPS
Estos bancos de baterías deben estar alimentados por su cargador - rectificador que
convierte la corriente alterna en corriente directa para la carga de los mismos.
Las baterías, que se utilizan en las subestaciones son del tipo de electrolito pueden ser
ácidas o alcalinas
Selección cargador. Para seleccionar un cargador es necesario fijar su capacidad de salida
en amperes.
BATERÍA DE TIPO ÁCIDO
Cada celda está formada por las siguientes partes:
Recipiente. Es un envase que puede ser polietileno transparente. O de vidrio, que ofrece la ventaja de
permitir la inspección visual de los elementos interiores. Dentro del recipiente se localizan las placas
activas, el electrolito y los separadores.
Placas. Las placas positivas están formadas por dióxido de plomo (PbO2)
Separadores. Son los elementos aislantes que mantienen separadas las placas positivas de
las negativas. Son láminas ranuradas. Fabricadas de hule micro poroso para permitir la
circulación del electrolito, sin que este afecte químicamente.
Electrolito. Está formado por ácido sulfúrico diluido en agua. Cuando la celda tiene carga
eléctrica completa, la densidad del electrolito es de 1.21.
Principales partes de una batería tipo acido:
BATERIA DE TIPO ALCALINO.
La descripción es practicante igual que las de tipo acido, por lo tanto conviene describir las diferencias,
utilizando una celda de níquel-cadmio.
Los principales componentes de estas baterías son:
-Recipiente.
-Placa positiva.
-Placa negativa
-Separadores.
-Electrolito.
La vida de la Batería del tipo alcalino es de 25 años.
Conclusiones
se concluye que después de haber analizado los 2 tipos de bancos de baterías que mas se
usan en las subestaciones eléctricas, se puede decir que el mejor banco de baterías es el de
tipo alcalino ya que para empezar presenta mas duración de vida en sus componentes ya
que un banco de baterías de tipo alcalino tiene una duración de hasta 25 años mientras que
una de acido puede llegar a ser de 10 años.
Por otra parte también es fácil su instalación además de que requiere el mantenimiento
minimo.
Bibliografía
-Carroll, L. & Gilroy, P. J. (2012) bancos de baterias recuperado de
http://subestacionesdedistribucin.blogspot.com/2012/10/bancos-de-
baterias.html
