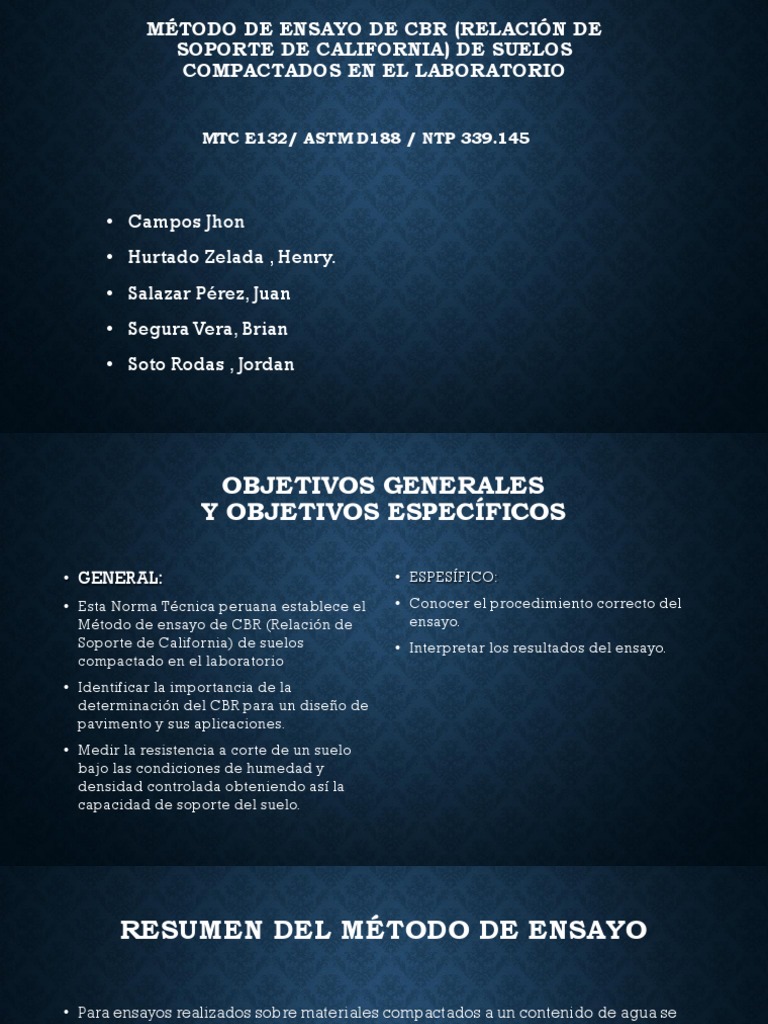

MÉTODO DE ENSAYO DE CBR (RELACIÓN DE

SOPORTE DE CALIFORNIA) DE SUELOS

COMPACTADOS EN EL LABORATORIO

MTC E132/ ASTM D188 / NTP 339.145

• Campos Jhon
• Hurtado Zelada , Henry.
• Salazar Pérez, Juan
• Segura Vera, Brian
• Soto Rodas , Jordan
 OBJETIVOS GENERALES
Y OBJETIVOS ESPECÍFICOS

• GENERAL: • ESPESÍFICO:
• Esta Norma Técnica peruana establece el • Conocer el procedimiento correcto del
Método de ensayo de CBR (Relación de ensayo.
Soporte de California) de suelos • Interpretar los resultados del ensayo.
compactado en el laboratorio
• Identificar la importancia de la
determinación del CBR para un diseño de
pavimento y sus aplicaciones.
• Medir la resistencia a corte de un suelo
bajo las condiciones de humedad y
densidad controlada obteniendo así la
capacidad de soporte del suelo.
 RESUMEN DEL MÉTODO DE ENSAYO

• Para ensayos realizados sobre materiales compactados a un contenido de agua se

preparan tres especímenes. Los especímenes se compactan usando tres diferentes
esfuerzos de compactación para obtener pesos unitarios, tanto por encima como por
debajo del peso unitario deseado. Después de permitir que los especímenes se
cubran de agua para humedecerse, u otro tratamiento específico como curado, cada
espécimen estará sujeto a la penetración por un vástago cilíndrico. Los resultados
del esfuerzo (carga) versus la profundidad de penetración se plotean para
determinar el CBR de cada espécimen. El CBR a la densidad especificada se
determina con un gráfico de CBR versus el peso unitario seco.
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS
• Palana o cucharon:
Se utilizó para recoger la muestra y
poder mezclar y tamizar.
• Taras o recipientes:
Las bandejas de aluminio sirven para la
determinación de humedad en el horno
de secado y también lo utilizamos para
poner nuestras muestras. Y son resistentes
a la erosión.
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• Brochas: • Balanza:
Se utilizó para homogenizar la muestra Se utilizara una balanza con una
al momento del cuarteo. aproximación al 0.01g, se utilizó para el
pesaje de todas las muestras y las taras.
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• Regla Vernir: • Bandeja de metal:

Es un instrumento de medición, Sirve poner muestra de material y poder
principalmente de diámetros hacer cuarteos encima de esta.
exteriores, interiores y profundidades,
utilizado en el ámbito industrial.
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• Pison o martillo: • Horno:

Sirve para la compactación de Es un equipo que se utiliza para secar y
material. esterilizar recipientes de aluminio y/o
vidrio.
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• Molde 6” o • Tamices y mallas

Son moldes de 6” en forma cilíndricas Utilizado para determinar el diámetro
diseñadas de acero. pasante y retenido de la muestra a
ensayar.
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• Cucharones:
Una especie de cuchara de gran tamaño con un asa alargada
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• Disco espaciador • Sobrecargas o Pesas

Sirve como falso fondo para Utilizados para que la muestra se

poder poner el trípode y el dial mantenga uniforme y para poder
de deformación usar sin ningún problema la
máquina de carga
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS
• Dial de deformación
Herramienta de laboratorio que
sirve para medir la deformación
de la muestra.
Máquina de Carga
Máquina diseñada a cargar el pistón de
penetración en la muestra de suelo a una
tasa constante para medir la carga
aplicada y penetración del pistón en
intervalos predeterminados. La máquina
tiene dos indicadores digitales para carga
y desplazamiento
 EQUIPOS, HERRAMIENTAS Y UTENSILIOS

• TRIPODE • Extractor de muestra

Sirve para sostener el dial de Herramienta utilizada para poder extraer

deformación. la muestra de la parte central del molde.
 PROCEDIMIENTO

• -El Método de ensayo de CBR consta de 3 fases:

“ Ensayo de compactación CBR , ensayo de
hinchamiento y ensayo de carga – penetración”
 PROCEDIMIENTO
• PROCEDIMIENTO DE ENSAYO DE COMPACTACIÓN
• Primero , saco 40 kg de muestra y posteriormente se pasó al cuarteador mecánico ,
para así obtener una muestra representativa de 20 kg.
 PROCEDIMIENTO
• Luego de obtener nuestra muestra representativa se tomó “500 g” de muestra para
poder hallar nuestro contenido de humedad y poder saber si está por debajo o por
encima de nuestro optimo contenido de humedad que se determinó previamente en
el ensayo de compactación de proctor modificado.
• Después de haber obtenido nuestro contenido de humedad se debe llegar al
óptimo contenido de humedad, si este fuera menor al óptimo contenido de
humedad se debe saturar la muestra y si fuera mayor se tendría que secar la
muestra para así poder obtener el mismo optimo contenido de humedad y
poder realizar el ensayo. En nuestro caso nuestro contenido de humedad fue
de “ 6 % “y tuvimos que saturar la muestra con “47 g “
• Luego se pasó a colocar en bolsas herméticas para que no pierdan su contenido de
humedad , cada bolsa hermética pesa 6 kg para cada molde.
 PROCEDIMIENTO
• Una vez saturada la muestra se procedió a preparar la muestra que pase
por el tamiz ¾ pulg.
 • Luego se pesó cada molde con su respectiva base.

• Identificando el peso de los moldes con su respectiva base

Imagen N°33- fuente: propia Imagen N°34- fuente: propia Imagen N°35- fuente: propia
“Peso de molde 1 + base = 7242 g “ “Peso de molde 2 + base = 7166 g “ “Peso de molde 3 + base = 7184 g “
 PROCEDIMIENTO
• Después se midió el espesor del disco
espaciador, ya que luego se hallar a la altura
de la muestra.
• Continuando con el ensayo, se pondrá un
papel filtro cuyo diámetro sea equivalente al
diámetro del molde, para evitar que la
muestra se adhiera al disco espaciador. Por
otro lado, las muestras de 6 kg se deberá
compactar en 5 capas.
• Después se coloca la muestra y se comenzara a compactar, la compactación será a
diferentes energías; a uno de los moldes con muestra de 6 kg se le compactara en
cinco capas de 10 golpes cada una, al segundo molde con muestra de 6 kg se le
compactara en cinco capas de 25 golpes cada una y finalmente el ultimo molde de
muestra de 6 kg se compactara en cinco capaz de 56 golpes cada una.
 5TO PASO : “PRIMERA, SEGUNDA, TERCERA Y
CUARTA COMPACTACIÓN”

• A) Pasamos a colocar la primera capa y a compactarla con un total de 56 golpes con

el pisón. Y así compactamos cada capa con 56 golpes cada una de ellas.
B) Luego de tener el suelo compactado, le quitamos el collar superior,
y dejamos el suelo compactado hasta el ras el suelo del molde. Lo
pesamos y obtenemos el peso del suelo compactado más el molde.
C) Luego procedemos a quitar el molde del piso
metálico al que está unido, para poder quitarle
masa de suelo del medio del molde y pesarlo.
D) Luego molemos el suelo compactado, para obtener un
contenido de humedad más exacto. Procedemos a colocarlo en
el horno para posteriormente obtener el contenido de humedad.
Al día siguiente sacamos la muestra y dejamos que se enfríe
para poder encontrar el peso del suelo seco.
E) Para la segunda compactación se le añade una cantidad
de agua hasta que el contenido de agua de la segunda
compactación sea el doble que el primero, luego se repite
el procedimiento de la primera compactación. Lo mismo es
para la tercera compactación, pero con el triple de
contenido de humedad que la primera compactación.

NOTA: Para la cuarta compactación no se procedió con

la compactación, ya que nuestro suelo estaba
demasiado saturado y era imposible compactarlo en el
molde.
 CALCULOS, GRAFICOS Y CUADROS

• Porcentaje retenido acumulado en el • Porcentaje retenido acumulado en el

tamiz ¾. tamiz 3/8.
• % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 𝑡𝑎𝑚𝑖𝑧 3Τ4 = • % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 𝑡𝑎𝑚𝑖𝑧 3Τ8 =
543.55 𝑔 563.85 𝑔
× 100 10.85% + ( × 100)
5010 𝑔 5010 𝑔

% 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 𝑡𝑎𝑚𝑖𝑧 3ൗ4 • % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 𝑡𝑎𝑚𝑖𝑧 3Τ8 =

= 10.85% 22.10%
 CALCULOS, GRAFICOS Y CUADROS

• Porcentaje retenido acumulado en la • VOLUMEN DE LOS MOLDES EN 𝑐𝑚3 .

malla N°4. 𝜋×14.82
• 𝑉 𝑑𝑒𝑙 𝑝𝑟𝑖𝑚𝑒𝑟 𝑚𝑜𝑙𝑑𝑒 = × 11.66
• % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 𝑚𝑎𝑙𝑙𝑎 𝑁°4 = 4

638.32 𝑔 • 𝑉 𝑑𝑒𝑙 𝑝𝑟𝑖𝑚𝑒𝑟 𝑚𝑜𝑙𝑑𝑒 = 2005.91 𝑐𝑚3

22.10% + ( × 100)
5010 𝑔

• % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 𝑡𝑎𝑚𝑖𝑧 3Τ8 =

𝜋×15.262
34.84% • 𝑉 𝑑𝑒𝑙 𝑠𝑒𝑔𝑢𝑛𝑑𝑜 𝑚𝑜𝑙𝑑𝑒 = × 11.76
4

• 𝑉 𝑑𝑒𝑙 𝑠𝑒𝑔𝑢𝑛𝑑𝑜 𝑚𝑜𝑙𝑑𝑒 = 2150.83 𝑐𝑚3

CUADRO DE COMPACTACIÓN PROCTOR
MODIFICADO

COMPACTACIÓN PORCTOR MODIFICADO

ID DESCRIPCIÓN UND 1 2 3 4
A Peso Molde gr 6736 6706 6706 -
B Peso Muestra Húmeda + Molde gr 11340 11632 11426 -
C Peso Muestra Húmeda gr 4604 4926 4720 -
D Volumen Muestra húmeda cm3 2005.91 2150.83 2150.83 -
F Densidad húmeda; Dh gr/cm3 2295.22 2290.28 2194.50 -
G Recipiente N° a b c -
H Peso Recipiente gr 135.12 70.6 72.84 -
I Peso Muestra húmeda + Recipiente gr 565.3 461.66 426.76 -
J Peso Muestra Seca + Recipiente gr 550.01 418.75 400.04 -
K Peso del Agua gr 15.29 42.91 26.72 -
L Peso Muestra seca gr 414.89 348.15 327.2 -
M Contenido de Humedad W% % 2.78 10.25 6.68 -
Promedio Contenido de humedad Óptimo %
N 2.78 10.25 6.68 -
O Densidad Seca Máxima; Ds gr/cm3 2359.02 2524.97 2341.08 -
p peso unitario del suelo compactado kN/m3 23.13 24.76 22.96 -
 GRÁFICA DE CURVA DE COMPACTACIÓN

Series1
25
24.76

24.5
PESO UNITARIO

24

23.5
23.13
22.96
23

22.5
0 2 4 6 8 10 12
CONTENIDO DE HUMEDAD
 RESULTADO E INTERPRETACION

• Debido a que nuestro suelo no cumple con las 4 compactaciones como mínima
establecida en la norma NTP 339.141 ya que nuestro suelo llegó después de la
tercera compactación al punto de fango.
 CONCLUSIONES

• El procedimiento correspondiente para nuestro suelo según la norma NTP 339.141, es el procedimiento C
que es el más recomendable para hacer el ensayo de proctor modificado.

• Se pudo determinar el contenido de humedad para la primera, segunda y tercera compactación

1 2 3
Contenido de Humedad W% %
2.78 10.25 6.68

• El contenido de agua óptimo modificado es 10.4 %.

• El peso unitario seco máximo modificado es 24.8 𝑘𝑁/𝑚3 .

 RECOMENDACIONES

• Cuando el suelo a compactar tiene una humedad mayor a lo establecido, se

recomienda secar al aire libre (en nuestro caso secar en el horno a una temperatura
de 110º).
• Los golpes realizados con el pisón deben ser constantes para garantizar una buena
compactación.
• La muestra obtenida para el contenido de humedad debe llevarse de manera rápida
al horno para evitar pérdidas humedad.
