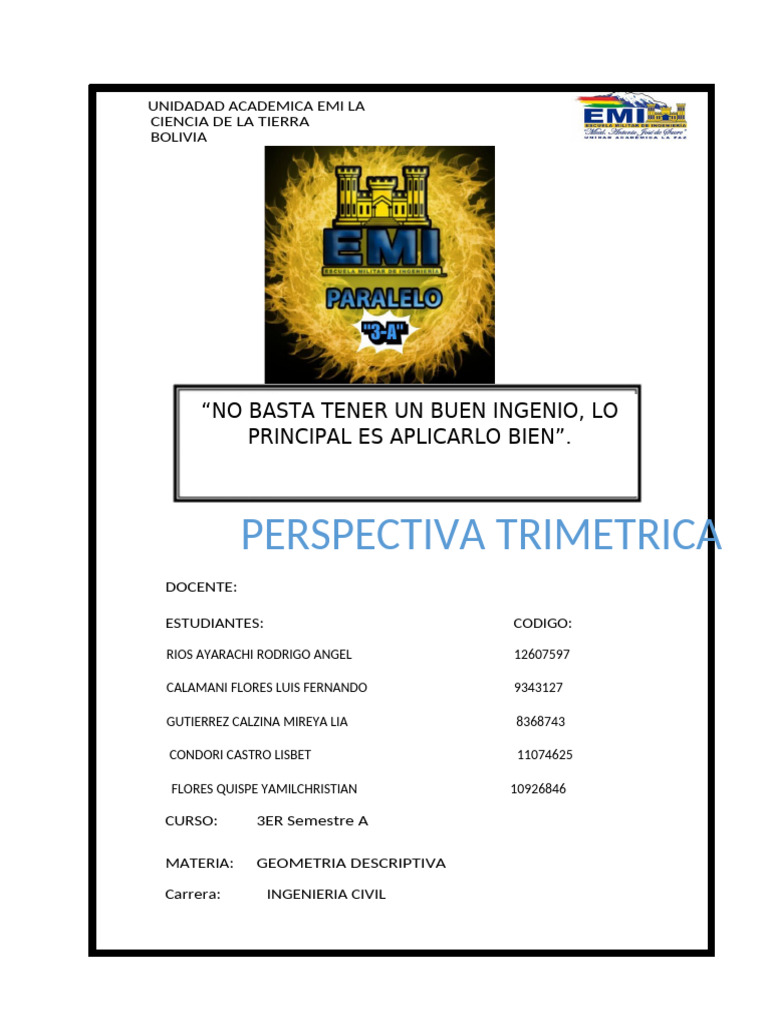

UNIDADAD ACADEMICA EMI LA
CIENCIA DE LA TIERRA
PAZ
BOLIVIA
“NO BASTA TENER UN BUEN INGENIO, LO
PRINCIPAL ES APLICARLO BIEN”.
PERSPECTIVA TRIMETRICA
DOCENTE:
ESTUDIANTES: CODIGO:
RIOS AYARACHI RODRIGO ANGEL 12607597
CALAMANI FLORES LUIS FERNANDO 9343127
GUTIERREZ CALZINA MIREYA LIA 8368743
CONDORI CASTRO LISBET 11074625
FLORES QUISPE YAMILCHRISTIAN 10926846
CURSO: 3ER Semestre A
MATERIA: GEOMETRIA DESCRIPTIVA
Carrera: INGENIERIA CIVIL
INTRODUCCIÓN
En la representación de cuerpos mediante sus vistas se procura que los planos de proyección sean
paralelos o perpendiculares a las direcciones principales de la pieza, con lo cual las vistas constituyen
representaciones del cuerpo que solo muestran dos dimensiones del mismo. El objeto por medio de sus
vistas queda representado realmente como es en forma y dimensiones con proyecciones que pueden
obtenerse fácilmente pero que no son siempre suficientemente intuitivas, lo que requiere una
imaginación preparada para formarse idea de la pieza a partir de sus vistas.
El método axonométrico consiste en representar los cuerpos sobre un plano de dibujo por medio de una
sola proyección, dispuestos de cualquier manera, sin ninguna condición de paralelismo o
perpendicularidad respecto del citado del plano. Es decir, que en dicha proyección se aprecian las tres
direcciones principales del cuerpo, dando una idea inmediata de la forma y magnitudes del mismo.
Según que los rayos de proyección, tengan su dirección perpendicular u oblicua al plano de proyección
se clasifican en:
A) Proyección axonométrica ortogonal
B) Proyección axonométrica oblicua
OBJETIVOS
OBJETIVO GENERAL
- Realizar una investigación minuciosa de forma clara y concreta sobre las proyecciones
axonometrías (perspectiva trimétrica).
OBJETIVOS ESPECÍFICOS
- Explicar en una clase didáctica todo lo fundamental sobre la perspectiva trimétrico.
- Demostrar su importancia para el conocimiento de los jóvenes estudiantes de la Escuela Militar
de Ingeniería (EMI).
- Determinar las aplicaciones de las proyecciones axonometrías (perspectiva trimétrico) en las
diferentes carreras dando relevancia a la estudiada (ingeniería civil).
DESARROLLO
Perspectiva Axonométrica.
Es un sistema de representación gráfica, por que esta perspectiva consistente en representar elementos
geométricos o volúmenes en un plano,mediante proyección ortogonal, referida a tres ejes ortogonales,
para que conserven su proporciones en las tres direcciones del espacio: altura, anchura y longitud.
Definición de Proyección Axonométrica
La proyección axonométrica es una proyección sobre un plano (Axonométrico) que tiene una posición
arbitraria en el espacio. Si los rayos son perpendiculares al plano axonométrico, se trata de una
proyección axonométrica ortogonal. Este sistema de proyección es muy similar a la manera de observar
los objetos en el espacio, conservándose, sin embargo, todas las propiedades de la proyección cilíndrica
(paralelismo, perpendicularidad).
Las proyecciones del plano axonométrico en el plano horizontal XY determina la recta XY cuya
proyección es perpendicular al eje Z. en efecto: Ambas rectas (eje Z y XY) son ortogonales, la recta
XY está contenida en el plano axonométrico y la proyección axonométrica es una proyección
ortogonal.
Cuando las perspectivas axonometricas no cumplen las dos propiedades importantes las cuales son: La
escala del objeto representado no depende de su distancia al observador, dos líneas paralelas en la
realidad son también paralelas en su representación axonométrica. Entonces estas no se diferenciarían
de las perspectivas conicas.
Elementos del Sistema de Proyección
Los elementos de un sistema de proyección es:
Tres planos perpendiculares (denominado triedro trirrectangular).
Las rectas donde se cortan los tres planos coordenados(denominados ejes).
Corte de los tres ejes (denominado vértice).
Propiedades
La perspectiva axonométrica cumple dos propiedades importantes que la distinguen de la perspectiva
cónica
La escala del objeto representado no depende de su distancia al observador
Dos líneas paralelas en la realidad son también paralelas en su representación axonométrica.
Perspectiva Trimétrica
La perspectiva trimétrica es una proyección axonometrica para que esta pueda representar volúmenes,
en la cual el objeto tridimensional se encuentra inclinado con respecto al plano del cuadro de forma que
sus tres ejes principales experimentan reducciones diferentes.
Caracteristicas
Caso particular del sistema Axonométrico en que los ejes en proyección forman ángulos diferentes
entre si.
Caso del Sistema Axonométrico en el que los ejes forman entre sí tres ángulos diferentes.
En un dibujo trimétrico el objeto se rota de tal modo que los ejes formen ángulos diferentes con plano
de imagen.
Perspectiva Trimétrica
Perspe
ctiva Cónica
Axonométrica Ortogonal
Oblicua
Proyección Proyección
gráfica cónica
Proyección
Proyección
paralela
ortogonal
Proyección
oblicua
Axonometría Trimétrica
En la axonometría trimétrica las tres caras del triedro trirrectángulo forman ángulos distintos respecto
al plano del cuadro.
En este ejemplo para clarificar el procedimiento evitando que las vistas salgan al revés o invertidas se
ha hecho el abatimiento de las caras del triedro, a continuación se hecho una recta e incidente en el
vértice abatido paralela al eje de giro t de cada cara abatida. Se ha tomado esta recta e como eje de
simetría de (x) (y) obteniendo la orientación de las vistas de la pieza en las direcciones m n.
En síntesis, lo que se ha hecho ha sido hacer las simétricas de las vistas abatidas que se venían haciendo
hasta ahora tomando como eje de simetría una paralela a un eje coordenado.
Perspectiva axonometría trimétrica de un toro con un prisma en forma de cuña y un hueco prismático.
Diferentes perspectivas en axonometría trimétrica con sus vistas abatidas.
CONCLUSIONES
Del presente trabajo se sacaron las siguientes conclusions:
- La perspectiva trimetrica es una herramienta de dibujo técnico útil a la hora de querer
representar objetos cuyas dimensiones son tridimensionales.
- La perspectiva trimetrica es una subdivisión de la perspectiva axonometrica, es decir, su
función principal es la de representas un objeto tridimensional en un plano con dos ejes.
- Su aplicación dentro de la carrera (ingeniería civil) es mas notoria en área de estructuras ya que
por ejemplo es necesario tener una visualización completa de un cuerpo para analizar las
fuerzas que actuaran sobre la armadura o cualquier otra construcción.
Ejercicio.
En la figura tenemos el triedro trirrectángulo o pirámide de aristas xyz que corta al plano del cuadro
según el triángulo fundamental tf. Al abatir las caras de la pirámide colocamos las tres proyecciones
diédricas del Lancia sobre los tres planos abatidos (en el dibujo en color rosa). Como ya sabemos, al
abatir las caras, las vistas del automóvil quedan invertidas, esto quiere decir que si la perspectiva del
automóvil está orientado frontalmente hacia la izquierda, tras el abatimiento el perfil está orientado
frontalmente hacia la derecha.
Para tener claro las proyecciones que se deben colocar sobre las caras para luego abatirlas, hay que
pensar que como en el sistema europeo proyectamos ortogonalmente todos los puntos del automóvil
sobre los tres planos o caras de la pirámide, una vez que las tenemos ya dibujadas o imaginadas sobre
las tres caras de la pirámide es cuando las abatimos, que no es otra cosa que el giro de las caras de la
pirámide respecto a las aristas o trazas de las caras, esto es, a las líneas rojas o lados del triángulo
fundamental.
Al tener abatidas las tres proyecciones diédricas del objeto, proyectamos todos sus puntos mediante
perpendiculares a cada traza o charnela de abatimiento, o lo que es lo mismo, paralelas a las
direcciones de los tres ejes xyz, teniendo en la intersección de las líneas los puntos de la perspectiva.
En la figura podemos ver un detalle de la perspectiva axonométrica trimétrica, al colocar la planta,
alzado y perfil del automóvil sobre las tres caras abatidas del triángulo fundamental, podemos
proyectar todos los puntos correspondientes a los detalles del coche siguiendo la dirección de los tres
ejes, la intersección de las tres líneas nos determina el punto del coche que queremos dibujar.
Por ejemplo, tenemos la planta del coche en la parte inferior del dibujo, el alzado en la parte derecha y
el perfil en la parte izquierda. Si quiero dibujar con precisión el centro del foco del automóvil, sólo
tengo que hacer por el foco del alzado una línea siguiendo la dirección y, en planta hago otra línea
siguiendo la dirección z, la intersección de ambas rectas definen con precisión el punto correspondiente
al foco de la perspectiva del coche. De esta forma, todos los elementos del automóvil están alineados
en las tres direcciones con las tres vistas correspondientes, esto quiere decir que si cojo un detalle
cualquiera como puede ser por ejemplo el centro de la llanta, haciendo desde este punto tres rectas con
las direcciones de los ejes xyz, interceptan siempre al centro de la llanta en las tres vistas del automóvil.
BIBLIOGRAFIA
https://www.construmatica.com/construpedia/Perspectiva_Trim%C3%A9trica
https://sites.google.com/site/cecytedibujotecnico/proyecciones
https://prezi.com/k2yaen4ie69i/proyeccion-trimetrica/
http://www.parro.com.ar/definicion-de-proyecci%F3n+trim%E9trica
http://dibujo.ramondelaguila.com/?page_id=526#trimetrica
https://www.ecured.cu/Proyecci%C3%B3n_Axonom%C3%A9trica
https://glosarios.servidor-alicante.com/dibujo-tecnico/trimetrico
https://es.wikipedia.org/wiki/Perspectiva_trim%C3%A9trica
