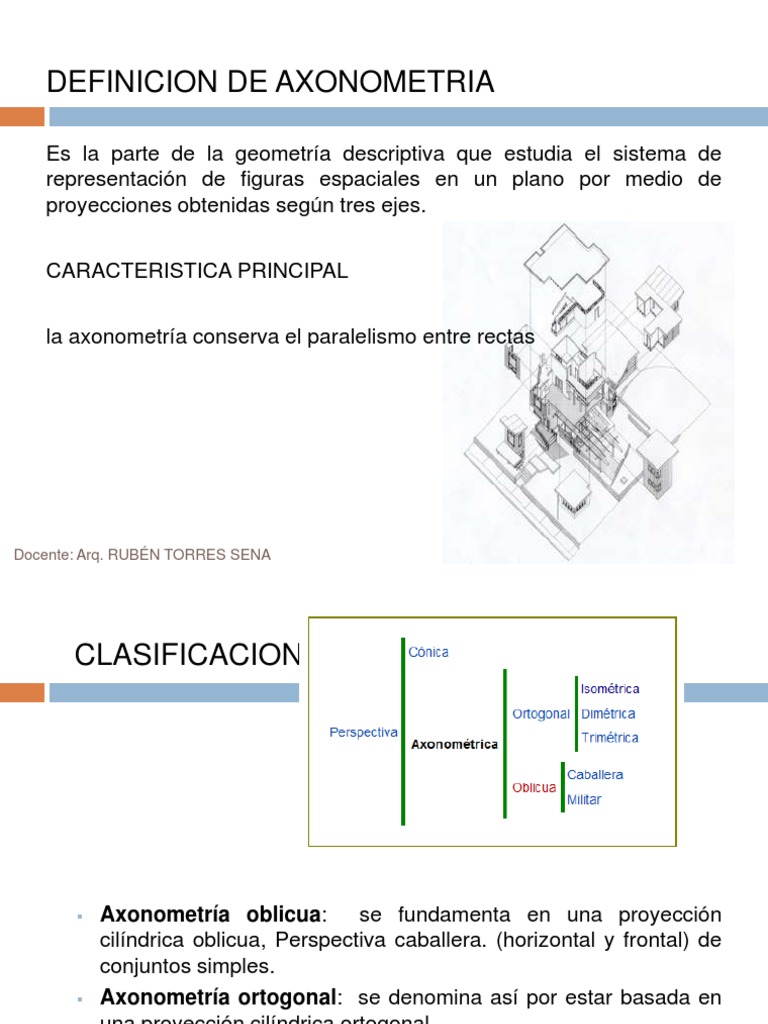

DEFINICION DE AXONOMETRIA

Es la parte de la geometría descriptiva que estudia el sistema de

representación de figuras espaciales en un plano por medio de
proyecciones obtenidas según tres ejes.

CARACTERISTICA PRINCIPAL

la axonometría conserva el paralelismo entre rectas

Docente: Arq. RUBÉN TORRES SENA

 CLASIFICACION

 Axonometría oblicua: se fundamenta en una proyección

cilíndrica oblicua, Perspectiva caballera. (horizontal y frontal) de
conjuntos simples.
 Axonometría ortogonal: se denomina así por estar basada en
una proyección cilíndrica ortogonal.
Perspectivas isométricas en posición isométrica y no isométrica
de los mismos temas.

Docente: Arq. RUBÉN TORRES SENA

TIPOS DE AXONOMETRIA ORTOGONAL

Al proyectar los ejes axonométricos (X, Y, Z) sobre el plano del

dibujo, forman entre sí los ángulos , y , cuyos valores difieren
dependiendo de la posición que estos ejes tengan respecto al plano. Las
diferencias de ángulos generan las tres axonometrías siguientes:

•Perspectiva isométrica, los tres ángulos , y , son iguales. El

coeficiente de reducción es el mismo para los tres ejes.
•Perspectiva dimétrica, dos ángulos son iguales y otro es distinto; por
tanto, dos coeficientes de reducción son iguales y el otro desigual.
•Perspectiva trimétrica, todos los ángulos son diferentes, al igual que
los coeficientes de reducción
TIPOS DE AXONOMETRIA OBLICUA

La perspectiva caballera es un sistema de proyección paralela

oblicua, en el que las dimensiones del plano proyectante frontal, como
las de los elementos paralelos a él, están en verdadera magnitud.
Perspectiva caballera. La semicircunferencia paralela al plano frontal
está en verdadera magnitud (sin sufrir deformaciones).
En perspectiva caballera, dos dimensiones del volumen a representar se
proyectan en verdadera magnitud (el alto y el ancho) y la tercera (la
profundidad) con un coeficiente de reducción. Las dos dimensiones sin
distorsión angular con sus longitudes a escala son la anchura y altura
(x, z) mientras que la dimensión que refleja la profundidad (y) se reduce
en una proporción determinada. 1:2, 2:3 o 3:4 suelen ser los coeficientes
de reducción más habituales.
Los ejes X e Z forman un ángulo de 90º, y el eje Y suele tener 45º (o
135º) respecto ambos.Se adoptan, por convención, ángulos iguales o
múltiplos de 30º y 45º, dejando de lado 90º, 180º, 270º y 360º por
razones obvias.
TIPOS DE AXONOMETRIA OBLICUA

La perspectiva militar es una proyección paralela oblicua, un sistema

de representación por medio de tres ejes cartesianos (X, Y, Z).
En el dibujo, el eje Z es el vertical, mientras que los otros dos (X, Y)
forman 90° entre sí, determinando el plano horizontal (suelo).
Normalmente, el eje X se encuentra a 120° del eje Z, mientras que eje Y
se encuentra a 150° de dicho eje.
La principal ventaja radica en que las distancias en el plano horizontal
conservan sus dimensiones y proporciones. Las circunferencias en el
plano horizontal se puede trazar con compás, pues no presentan
deformación. Las circunferencias en los planos verticales se representan
como elipses.
Para la realización del dibujo, se aplica un coeficiente de reducción en
los ejes cartesianos. En la perspectiva militar el eje afectado es el eje
Z, presentando una reducción de 2/3. Los otros dos ejes (X, Y) no tienen
reducción.
La perspectiva militar es un sistema de representación hipotético, debido
a que la única forma de que presenten 90° los ejes X e Y, sólo sería
mirando el cuerpo desde arriba.
 Axonometría

Proyección Oblicua a
30° y 45° Trimétrico.

También puede
llamarse perspectiva
militar.

La característica
principal es que en
este tipo de
representación se
pueden tomar
medidas reales en
cualquiera de los ejes
que conforman el
dibujo, y sobre
cualquier superficie.
Docente: Arq. RUBÉN TORRES SENA
 Axonometría

Las proyecciones
axonometrías se
pueden combinar con
vistas en planta
haciendo recortes de
algunos elementos del
dibujo que permitan
ver el interior.

Esto permite que el

dibujo muestre mas
información.

Docente: Arq. RUBÉN TORRES SENA

 Axonometría

La perspectiva
militar se toma
como base una
planta o vista
superior de lo que
se quiera
representar y se
le da profundidad
en Angulo a 45°.
Es una forma
rápida de lograr
una vista
tridimensional del
objeto.
Docente: Arq. RUBÉN TORRES SENA
 Despiece

Este tipo de
representaciones
permiten en un
solo dibujo
mostrar
elementos
internos y
externos así como
cada una de las
piezas que
componen
elemento objeto
de estudio

Docente: Arq. RUBÉN TORRES SENA

 Despiece

Docente: Arq. RUBÉN TORRES SENA

Despiece

Los despieces
también nos
permiten mostrar
el proceso
constructivo de
algo, y su
composición final.

En la imagen se
puede observar
un despiece
general,
acompañado
conun proceso
paso a paso de su
construcción.

Docente: Arq. RUBÉN TORRES SENA
