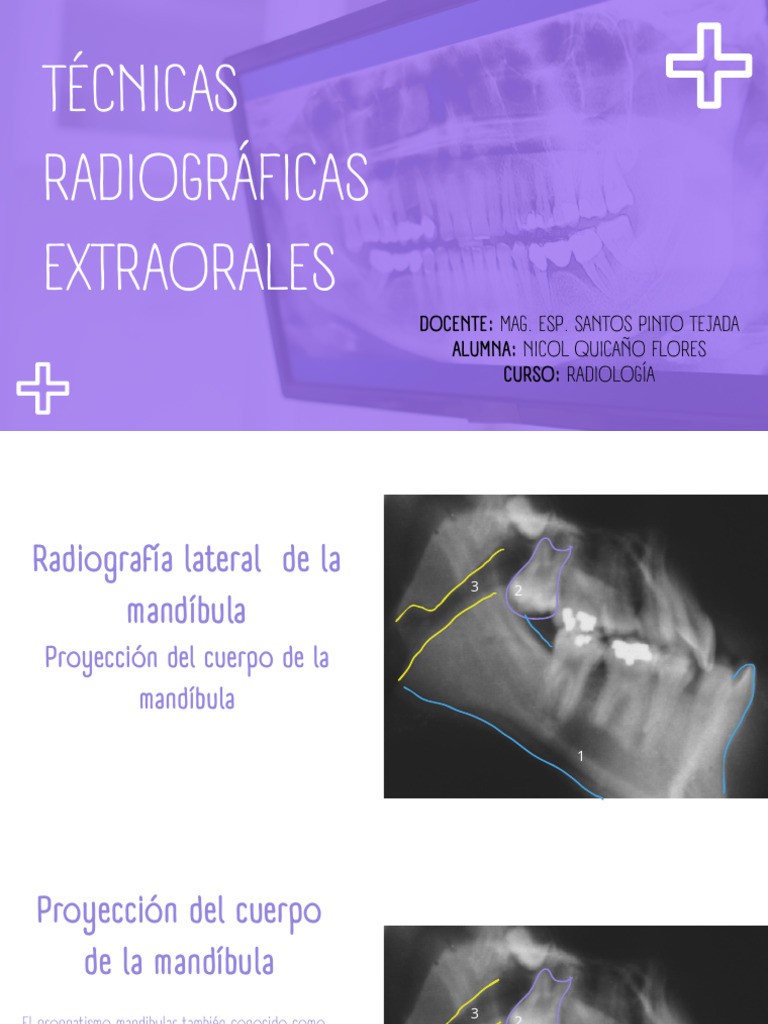

TÉCNICAS
RADIOGRÁFICAS
@reallygreatsite
EXTRAORALES
DOCENTE: MAG. ESP. SANTOS PINTO TEJADA
ALUMNA: NICOL QUICAÑO FLORES
CURSO: RADIOLOGÍA
Radiografía lateral de la
3 2
mandíbula
Proyección del cuerpo de la
mandíbula
1
Proyección del cuerpo
de la mandíbula
3
El prognatismo mandibular también conocido como 2
mandíbula prominente consiste en el desplazamiento
del maxilar inferior hacia adelante con respecto al
superior.
1. Cuerpo de la mandíbula
2. Molar superior
3. Espacio faríngeo
1
1
2
Proyección de la rama 3
4
de la mandíbula
Proyección de la rama 1
2
de la mandíbula
La fractura de la mandíbula, durante o después de la
extracción del tercer molar inferior, es un evento poco 3
frecuente. Está relacionado con una mala planificación
quirúrgica, un manejo inadecuado de los tejidos 4
involucrados, el uso de una técnica quirúrgica inadecuada
o el uso de instrumentos no apropiados para el
procedimiento, y casi siempre se asocia con el uso
excesivo de la fuerza.
1. Apófisis condilar
2. Apófisis coronoides
3. Rama de la mandíbula
4. Tercer molar
10 1 9
6 8
Proyección lateral del 7
5 4
cráneo 2
11
Proyección lateral del
cráneo
1. Reborde externo de la órbita
2. Mandíbula 10 1 9
3. Conducto nervio mandibular 6 8
5 4
4. Fosa pterigomaxilar 7
5. Conducto auditivo externo
6. Conducto auditivo interno 2
7. Calota craneana
3
8. Espina nasal
9. Sutura frontonasal
10. Silla turca
11. Hueso hioides
11
12
6
5
11 8
7
Proyección posteroanterior 4 9
1
10
3 13
2
Proyección posteroanterior 12
1. Hueso cigomático 8. Ala menor del esfenoides
2. Rama ascendente de la 9. Ala mayor del esfenoides
mandíbula 10. Tabique nasal 6
3. Fosas nasales 11. Seno frontal 5
4. Canal óptico 11 8
12. Seno coronal 4 7
9
5. Reborde orbitario superior 13. Seno maxilar
6. Apófisis Crista Galli 1
7. Fisura orbitaria superior 10
3 13
Se observa el seno frontal en condiciones normales, como una 2
imagen radiolúcida de límites corticalizados (flechas blancas)
proyectada en relación con la línea media en el hueso frontal, los
cuales se consideran signos radiográficos de su permeabilidad.
1
2 7
6
12 8
11
Proyección Waters 4
3
9
10
Proyección Waters 1
1. Seno frontal
2. Celdillas etmoidales anteriores 2 7
6
3. Seno maxilar 8
12
11
4. Celdillas etmoidales posteriores
5. Seno esfenoidal 3
4 9
6. Tabique nasal
7. Órbita
8. Cuerpo del hueso cigomático 5
9. Arco cigomático
10. Mandíbula 10
11. Ala mayor del esfenoides
12. Ala menor del esfenoides
6
Proyección submentovertex 2
1
4 5
Proyección submentovertex
6
Fractura del arco cigomático
1. Arco anterior del atlas
2. Trompa auditiva (de Eustaquio) 3
3. Cuerpo de la mandíbula
4. Agujero oval
5. Apófisis mastoides 2
1
6. Lamina perpendicular del etmoides
4 5
Proyección de Towne
reversa
Proyección de Towne
reversa
1. Sutura sagital
2. Hueso parietal
3. Sutura lamboidea
4. Porción escamosa del occipital
5. Epífisis (calcificada)
6. Peñasco del temporal
7. Apófisis mastoides
8. Tabique nasal
9. Sutura escamosa
10. Sutura occipitomastoidea 7
11. Agujero occipital
12. Seno esfenoidal
13. Cuello mandibular.
Radiografía de la ATM
Radiografía de la ATM
Radiografías de ATM en posición de boca
cerrada (A) y boca abierta (B).
Se señalan las diferentes partes anatómicas:
1. Fosa temporal
2. Conducto auditivo externo
3. Hueso cigomático
4. Cóndilo del temporal
5. Cavidad glenoidea (lugar donde se
alojará el cóndilo mandibular)
6. Apófisis estiloide del hueso temporal
7. Cóndilo mandibular
8. Espacio faríngeo
5
3 2
1
9 4
7
Radiografía Panorámica 8
Radiografía Panorámica 5
1. Apófisis coronoides
3 2
2. Apófisis condilar 1
3. Tabique nasal 9 4
4. Seno maxilar 7
5. Proceso cigomático
6. Rama de la mandíbula
7. Tercer molar superior izquierdo 6
8. Tercer molar inferior derecho
9. Paladar duro
Paciente masculino de 48 años de edad, es remitido para realizar 8
radiografía panorámica, en la que se observa una lesión
radiolúcida redondeada, de bordes corticalizados, asociada a la
corona 38.
El Quiste Dentígero es la segunda lesión quística de origen
odontogénico mas frecuente. Clínicamente se manifiesta por un
aumento del volumen asintomático. Los dientes más
comúnmente afectados son los 3° molares mandibulares,
seguidos por los caninos superiores.
TRAUMATISMO
DENTOALVEOLAR
@reallygreatsite
DOCENTE: MAG. ESP. SANTOS PINTO TEJADA
ALUMNA: NICOL QUICAÑO FLORES
CURSO: RADIOLOGÍA
1. FRACTURAS DENTALES Y ÓSEAS
Fractura radicular: Fractura corono-radicular:
Son menos frecuente, también tienen etiología
Generalmente se producen a nivel de los
traumática, con frecuencia se presentan en
dientes anteriores por accidentes como caídas,
incisivos centrales superiores . La fractura puede
choques. La fractura puede involucrar solo al
presentarse en cualquier nivel de su longitud e
esmalte, esmalte y dentina o esmalte, dentina y
inclusive involucrar más de una raíz en caso de
pulpa.
piezas multirradiculares
2. LESIONES: Luxación
Luxación intrusiva de un Supone un desplazamiento del diente hacia el
hueso alveolar en el fondo del alveolo dentario. Se
acompaña de explosión o fractura de la cavidad
incisivo central superior: alveolar, pudiendo quedar impactado el diente
temporal contra el germen del diente permanente.
Extrusión: Avulsión:
Desplazamiento del diente fuera del hueso Es el desplazamiento total del diente de su
Los dientes luxados se evalúan a través de hueso alveolar, de etiología traumática. La
una radiografía periapical, también se deben radiografía nos mostrará un hueso alveolar
investigar las raíces, hueso alveolar , sin diente. Radiográficamente revisaremos el
ligamento periodontal y otros problemas área del alveolo y descartar la presencia de
pulpares. hueso astillado.
REABSORCIÓN RADICULAR
Reabsorción interna: Reabsorción externa:
Se presenta dentro de la corona o raíz de un Se observa a lo largo de la periferia de la
diente y afecta a la cámara pulpar, los superficie radicular, está asociada con dientes
conductos pulpares y la dentina circundante, reimplantados, traumatismos, fuerzas
existen factores etiológicos como mecánicas anormales, inflamación crónica,
traumatismos , recubrimiento pulpar y tumores, quistes, dientes impactados, o
pólipos pulpares. causas ideopáticas.
LESIONES PULPARES
Esclerosis pulpar: Obliteración pulpar:
Calcificación difusa de la cámara y conductos Los factores mecánicos, como la atrisión,
pulpares de los dientes que reduce el tamaño abrasión; restauraciones o traumatismos
de la cavidad pulpar, se relaciona con la edad, actúan como irritantes de la pulpa y
es un hallazgo radiográfico ya que no se estimulan la producción de dentina
asocia a síntomas secundaria, la cual produce obliteración de la
cámara pulpar.
ZONAS RADIOLÚCIDAS PERIAPICALES
Granuloma: Quiste radicular:
Es una masa de tejido de granulación con Lesión que se presenta por tiempo
inflamación crónica en el ápice de un diente prolongado, la degeneración quística se hace
no vital, es resultado de la muerte y necrosis dentro de un granuloma periapical y produce
pulpar y la secuela más frecuente de pulpitis, quiste periapical que es resultado de muerte
puede evolucionar a quiste o absceso . y necrosis pulpar.
ZONAS RADIOPACAS PERIAPICALES
Osteítis condensante: Hipercementosis:
Es una zona radiopaca bien definida que se Es la deposición excesiva en las superficies
ve por debajo del ápice del diente no vital con radiculares, resulta de una supraerupción,
historia de pulpitis de larga evolución. inflamación o traumatismo.
CARIES: Imagen
radiográfica
@reallygreatsite
DOCENTE: MAG. ESP. SANTOS PINTO TEJADA
ALUMNA: NICOL QUICAÑO FLORES
CURSO: RADIOLOGÍA
Caries en esmalte: Caries en dentina:
Se muestra como una zona oscura o
Caries de superficies libres. La caries es el
radiolúcida en el esmalte y la dentina.
resultado de la desmineralización. El punto
La caries en dentina es más avanzada que
crítico se encuentra en ph 5.5 y 5.6.
la caries superficial que solo afecta al
esmalte
Caries interproximal:
Caries oclusal:
Es una caries que se encuentra entre dos
dientes puede encontrarse en el punto de La caries oclusal temprana es dificíl de
contacto. observar en una radiografía, no se observa
Cuando la progresión avanza adquiere hasta que llega a la unión dentina-esmalte.
forma triangular cuyo vértice se observa
entre la dentina y el esmalte.
