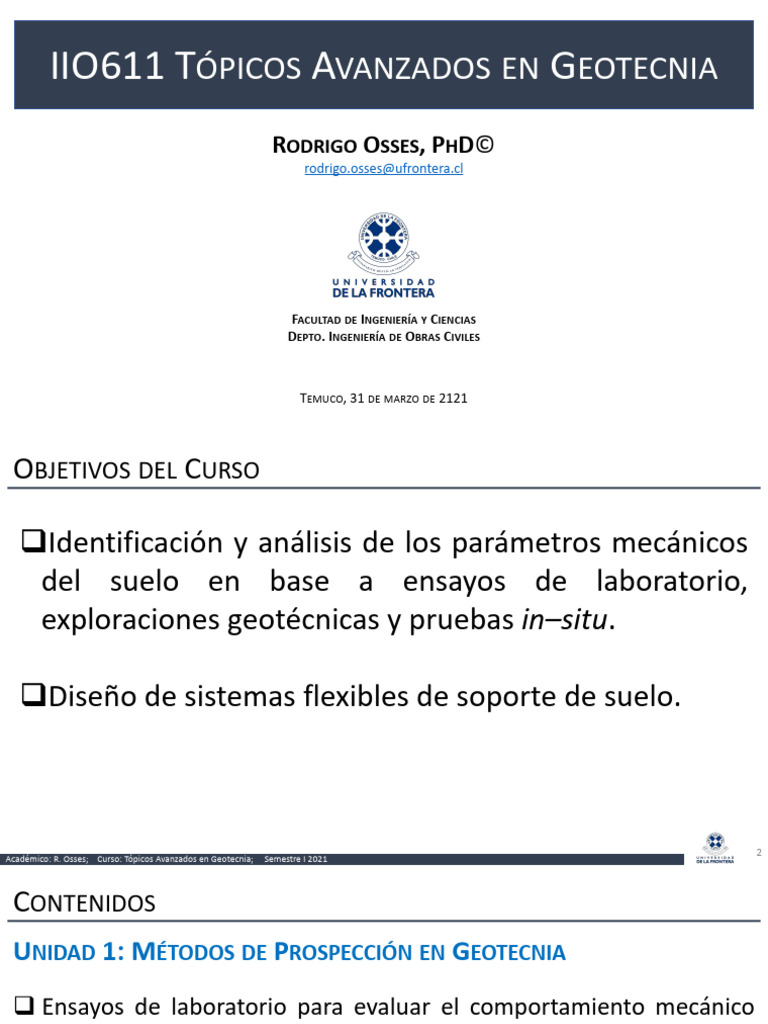

Lesson 01 - Introduction

IIO611 TÓPICOS AVANZADOS EN GEOTECNIA
RODRIGO OSSES, PHD©

rodrigo.osses@ufrontera.cl
FACULTAD DE INGENIERÍA Y CIENCIAS

DEPTO. INGENIERÍA DE OBRAS CIVILES
TEMUCO, 31 DE MARZO DE 2121

OBJETIVOS DEL CURSO
qIdentificación y análisis de los parámetros mecánicos

del suelo en base a ensayos de laboratorio,
exploraciones geotécnicas y pruebas in–situ.
qDiseño de sistemas flexibles de soporte de suelo.
2
Académico: R. Osses; Curso: Tópicos Avanzados en Geotecnia; Semestre I 2021
CONTENIDOS
UNIDAD 1: MÉTODOS DE PROSPECCIÓN EN GEOTECNIA
q Ensayos de laboratorio para evaluar el comportamiento mecánico
de suelos (compresión isotrópica, edométrica y triaxial);
q Exploraciones geotécnicas (calicatas, sondajes, muestreo, Shelby y

RQD);
q Pruebas In–Situ (SPT, CPTU, veleta, presiómetro de Ménard,

refracción sísmica, placa de carga, permeabilidad Lefranc y Lugeon.
3
CONTENIDOS
UNIDAD 2: SISTEMAS DE CONTENCIÓN DE SUELOS
q Tablestacas;
q Estructuras apuntaladas;
q Anclajes;
q Soil nailing;
q Tierra armada.
4
BIBLIOGRAFÍA
§ Lambe, T. & Whitman, R.; “Mecánica de Suelos”
§ Whitlow, R.; “Fundamentos de Mecánica de Suelos”
§ Terzaghi, K. & Peck, R.; “Soil Mechanics in Engineering Practice”
§ Das, B.; “Fundamentos de Ingeniería Geotécnica”
§ Budhu, M.; “Foundations and Retained Structures”
§ FHWA; “Ground Anchors and Anchored Systems”
§ FHWA; “Mechanically Stabilized Earth Walls and Reinforced Soil Slopes, Design and
Construction Guidelines”
5
INFORMACIÓN DEL CURSO
§ HORARIO DE CLASES: lunes 9:40 – 11:50 am

miércoles 2:30 – 4:40 pm
§ HORARIO DE ATENCIÓN: martes 4:00 – 5:30 pm

viernes 3:00 – 5:00 pm
§ PLATAFORMA CV:
Campus virtual curso IIO611

6
EVALUACIONES
§ CÁTEDRA: Interrogación escrita – 28 de abril (50%)

60%
Trabajo práctico individual – 2 de junio (50%)
§ PRÁCTICO: Promedio de Tareas grupales (30%)

40%
Proyecto grupal – 14 de julio (70%)
7
INTRODUCCIÓN
8
CARACTERIZACIÓN MECÁNICA DEL SUELO
§ Formación, descripción y § Propiedades índice
clasificación de suelos • Granulometría
• Plasticidad
• Mineralogía
§ Exploración de suelos
• Sondajes, calicatas
• Muestreo de suelo
• Ensayos in-situ § Propiedades de estado
• Densidad (compacidad o consistencia)
§ Ensayos de laboratorio • Humedad
• Clasificación • Esfuerzos in-situ
• Resistencia mecánica
• Compresibilidad
• Permeabilidad
9
EVIDENCIA EMPÍRICA
• Exploraciones y ensayos in–situ
• Muestreo de suelos
• Ensayos de laboratorio
• Análisis de información
10
MODELACIÓN CONSTITUTIVA
§ Marco teórico elasto–plástico
• Rango elástico
• Rango plástico (inelástico)
§ Calibración de parámetros teóricos
• Resistencia al corte (𝑐 − 𝜙)
• Rigidez (𝐸, 𝜈)
• Entre otros
11
INTEGRACÓN EN MODELOS NUMÉRICOS
• Modelo constitutivo de suelos incorporado en simulación numérica
• Softwares de modelación en FEM (GEO5, Rocscience, Plaxis, Flac, etc.)
12
OBJETIVOS DE UNA EXPLORACIÓN GEOTÉCNICA
§ Determinar la ubicación y espesor de los estratos
de suelo y roca;
§ Detectar el nivel freático;
§ Realizar ensayos in–situ;
§ Obtener muestras de suelos y rocas para su análisis
en laboratorio;
§ Identificar los materiales que serán usados como
materiales de construcción (rellenos, excavaciones,
filtros, etc.);
§ Definir problemas singulares que puedan
generarse en el proyecto.
13
MAPAS GEOLÓGICOS
§ Primera fuente de información en base a

datos existentes (ej.: Sernageomin).
§ Entrega información cualitativa.
§ Eventualmente se hace un mapeo geológico

detallado a menor escala en grandes obras.
14
MAPA GEOLÓGICO DE TEMUCO Y SUS ALREDEDORES, SERNAGEOMIN (2007)
15
MAPA DE RIESGOS GEOLÓGICOS DE TEMUCO Y SUS ALREDEDORES, SERNAGEOMIN (2007)
16
TRAZADO LÍNEA 3 METRO DE SANTIAGO
§ El trazado comienza en la comuna de Conchalí, en el cruce
entre las avenidas Américo Vespucio Norte e
Independencia, y atraviesa las comunas de Independencia,
Santiago y Ñuñoa, terminando en las cercanías del cruce
entre las avenidas Tobalaba y Larraín, en la comuna de la
Reina.
§ Análisis del mapa geológico de la cuenca de Santiago.
§ Análisis de obras existentes (túneles, grandes obras, etc).
§ Campaña de exploraciones en zonas con falta de
información o con diseños críticos.
17
18
19
Solans, 2014
ESTACIÓN PLAZA DE ARMAS, LÍNEA 3 DEL METRO

20
PIQUE PLAZA DE ARMAS, CONSTRUCCIÓN LÍNEA 3 DEL METRO, ABRIL 2015
21
PIQUE PLAZA DE ARMAS, CONSTRUCCIÓN LÍNEA 3 DEL METRO, ABRIL 2015
22
Solans, 2014
23
MÉTODO CONSTRUCTIVO NATM(NEW AUSTRIAN TUNNELLING METHOD)
24
Solans, 2014
25
26
ESTACIÓN PLAZA EGAÑA, CONSTRUCCIÓN LÍNEA 3 DEL METRO, AGOSTO 2016
27
ESTACIÓN PLAZA EGAÑA, CONSTRUCCIÓN LÍNEA 3 DEL METRO, AGOSTO 2016
28
ENSAYOS TRIAXIALES EN GRAVA
29
h=2286mm ; f=915mm; sc-max=5,0MPa h=1500mm ; f=1000mm; sc-max=1,0MPa
(a) U. de Californie (Marachi et al., 1969) (b) Ecole Centrale Nantes

h=2286mm ; f=915mm; sc-max (a)=5,0MPa
U. de Californie (Marachih=1500mm
et al., 1969); f=1000mm; sc-max=1,0MPa
(b) Ecole Centrale Nantes
(a) U. de Californie (Marachi et al., 1969) (b) Ecole Centrale Nantes

(c) Lab. El Infiernillo (Marsal et al., 1965) (d) U. du Chili (Verdugo et al., 2007)
Figure 1. Cellules triaxiales de grand diamètre (?1000mm)
(h, f : hauteur et diamètre max. de l’échantillon, respectivement)

h=2286mm ; f=915mm; sc-max=5,0MPa (a) U. de h=1500mm ; f=1000mm;
Californie (Marachi sc-max=1,0MPa
et al., 1969) (b) Ecole Centrale Nantes
(a) U. de Californie (Marachi et al., 1969) (b)sEcole Centrale Nantes
h=2500mm ; f=1130mm; c-max=2,5MPa h=2000mm ; f=1000mm; sc-max=3,0MPa
h=2500mm ; f=1130mm; sc-max (c) =2,5MPa
Lab. El Infiernillo (Marsal et al., 1965)
h=2000mm ; f=1000mm; sc-max(d) U. du Chili (Verdugo et al., 2007)
=3,0MPa
Figure 1. Cellules triaxiales de grand diamètre (?1000mm)
(h,def grand
Figure 1. Cellules triaxiales diamètre
: hauteur (?1000mm)
et diamètre max. de l’échantillon, respectivement)
(h, f : hauteur et diamètre max. de l’échantillon, respectivement)

h=2500mm ; f=1130mm; sc-max=2,5MPa h=2000mm ; f=1000mm;
Figure sc-max=3,0MPa
1. Cellules triaxiales de grand diamètre (?1000mm)
(c) Lab. El Infiernillo (Marsal et al., 1965) 30
Académico: R. Osses; Curso: Tópicos Avanzados en Geotecnia; Semestre
(d) U. f :IChili
(h,du 2021(Verdugo
hauteur et max.
et diamètre al., 2007)
de l’échantillon, respectivement)
31
Triaxiales in-situ en Grava
del Mapocho
Kort et al. (1979)
Metro Los Leones, Línea 1

Probetas de 85 cm de diámetro y 170 cm de altura
1° Depositación del Mapocho.
32
Solans, 2014
33
34
Solans, 2014
35
Campo de asentamientos superficiales en metros.
Solans, 2014
36
MONITOREO DE ASENTAMIENTOS DURANTE LA CONSTRUCCIÓN
2
Inicio Excavación Túnel
Interestación Lado Norte
(06-06-2014)
0
Inicio Excavación
-2 Galeria de Acceso
(27-02-2014)
-4
Asentamiento (mm)
-6
-8
-10
-12
Inicio ExcavaciónTúnel
Interestación Lado Sur
(24-05-2014)
-14
Fecha Medición
Leal et al, 2014

37
MONITOREO DE ASENTAMIENTOS DURANTE LA CONSTRUCCIÓN
2
Inicio Excavación Túnel
Interestación Lado Norte
(06-06-2014)
0
Inicio Excavación
-2 Galeria de Acceso
(27-02-2014)
-4
Asentamiento (mm)
-6
-8
-10
-12
Inicio ExcavaciónTúnel
Interestación Lado Sur
(24-05-2014)
-14
Fecha Medición
Leal et al, 2014

38
METODOLOGÍA ANTIGUA
Santiago de Chile - Plaza Bulnes Intervención de Servicios e
Línea 1 Intervención Vial
Mayo de 1974
Plaza Bulnes - Línea 1 - Mayo 1974
Gentileza de
39
Estación Universidad Católica
Línea 1
Ene-Feb 1975
70º
Radier y Enfierradura Túnel

Providencia - Santa Beatriz
Mayo 1979
Gentileza de
40
Es tación Manuel Montt

Abril 1 979
Gentileza de
