Modelo: 320D EXCAVATOR FAL
Localización y Solución de Problemas
320D, 321D, 323D, 324D, 325D, 326D, 328D, 329D, 330D, 336D, 336D2, 340D y 340D2 Excavadoras, 324D Máquina forestal y 323D MHPU, 324D MHPU, 325D MHPU, 329D MHPU, MHPU 330
Número de medio -RSNR9848-31
MID 039 - CID 0588 - FMI 09
SMCS - 7490-038
MID 039 CID 0588 FMI 09
Condiciones que generan este código:
Ver imagen

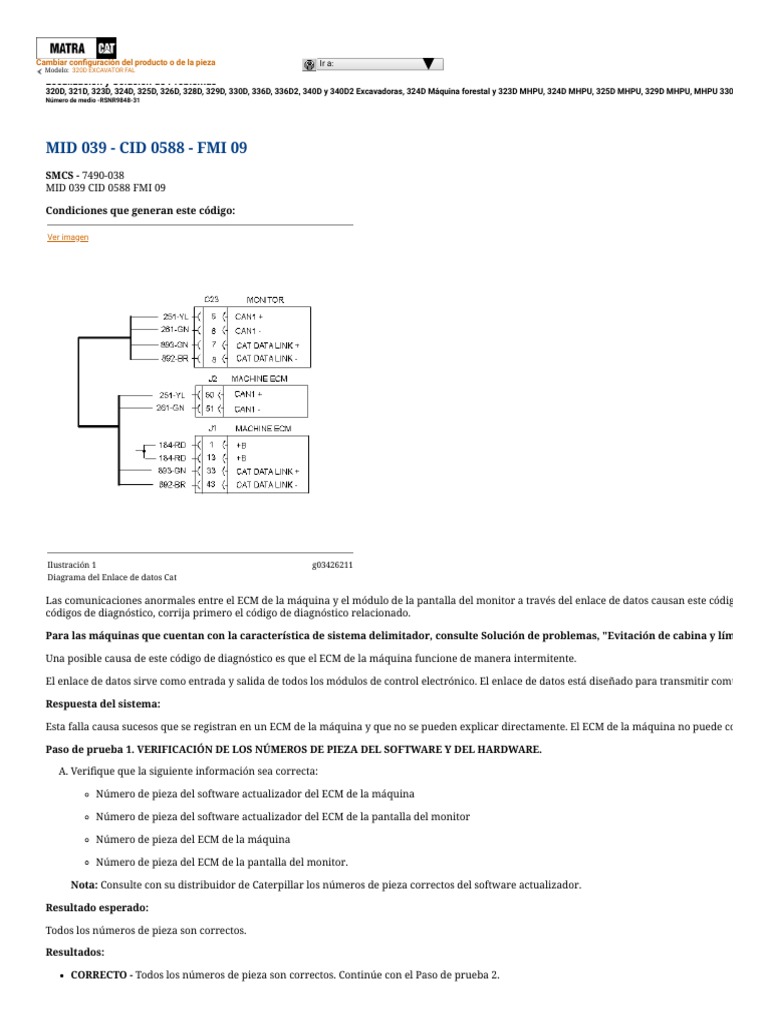

Ilustración 1 g03426211
Diagrama del Enlace de datos Cat
Las comunicaciones anormales entre el ECM de la máquina y el módulo de la pantalla del monitor a través del enlace de datos causan este códig
códigos de diagnóstico, corrija primero el código de diagnóstico relacionado.
Para las máquinas que cuentan con la característica de sistema delimitador, consulte Solución de problemas, "Evitación de cabina y lím
Una posible causa de este código de diagnóstico es que el ECM de la máquina funcione de manera intermitente.
El enlace de datos sirve como entrada y salida de todos los módulos de control electrónico. El enlace de datos está diseñado para transmitir comu
Respuesta del sistema:
Esta falla causa sucesos que se registran en un ECM de la máquina y que no se pueden explicar directamente. El ECM de la máquina no puede co
Paso de prueba 1. VERIFICACIÓN DE LOS NÚMEROS DE PIEZA DEL SOFTWARE Y DEL HARDWARE.
A. Verifique que la siguiente información sea correcta:
Número de pieza del software actualizador del ECM de la máquina
Número de pieza del software actualizador del ECM de la pantalla del monitor
Número de pieza del ECM de la máquina
Número de pieza del ECM de la pantalla del monitor.
Nota: Consulte con su distribuidor de Caterpillar los números de pieza correctos del software actualizador.
Resultado esperado:
Todos los números de pieza son correctos.
Resultados:
CORRECTO - Todos los números de pieza son correctos. Continúe con el Paso de prueba 2.
INCORRECTO - Ningún número de pieza es correcto.
Reparación: El ECM de la máquina o el ECM de la pantalla del monitor que está instalado tiene el número de pieza incorrecto o está instala
Ajustes, "Módulo de Control Electrónico (ECM) - Programa actualizador" para obtener más información.
DETENGASE
Paso de prueba 2. INSPECCIÓN DE LAS CONEXIONES DEL MAZO DE CABLES.
A. Gire el interruptor de desconexión a la posición DESCONECTADA.
B. Inspeccione todas las conexiones del mazo de cables relacionadas con el Enlace de Datos Cat. Compruebe que los conectores estén limpios y
C. Revise los conectores para ver si están acoplados correctamente. Compruebe de que todos los sellos estén colocados correctamente.
D. Revise si hay señales de daños o abrasión en el mazo de cables.
E. Revise los cables en el conector. Compruebe que los cables están bien sujetos en el conector. Tenga cuidado de no sacar el cable del cone
F. Revise si hay melladuras o señales de abrasión en los cables expuestos de los conectores.
G. Revise si hay humedad dentro del conector.
H. Revise si hay contactos sucios o corroídos en los conectores.
I. Revise cada clavija y cada enchufe de los conectores del mazo de cables de la máquina. Asegúrese de que los contactos estén instalados cor
Resultado esperado:
Los conectores del mazo de cables de la máquina están apretados y libres de corrosión.
Resultados:
CORRECTO - Los conectores del mazo de cables de la máquina están apretados y libres de corrosión. Continúe con el Paso de prueba 3.
INCORRECTO - Los conectores del mazo de cables de la máquina necesitan reparación.
Reparación: Repare o reemplace el mazo de cables de la máquina.
DETENGASE
Paso de prueba 3. COMPROBACIÓN DE CORTOCIRCUITOS A TIERRA.
A. El interruptor de desconexión permanece en la posición DESCONECTADA.
B. Desconecte los conectores del mazo de cables de la máquina de todos los módulos de control electrónico que utilizan el Enlace de datos Cat
C. En el mazo de cables de la máquina para el ECM de la máquina, mida la resistencia entre la conexión a tierra del bastidor y los contactos de
Resultado esperado:
La resistencia es superior a 5.000 ohmios.
Resultados:
CORRECTO - La resistencia es superior a 5.000 ohmios. La resistencia del circuito del mazo de cables es correcta. Continúe con el Paso de p
INCORRECTO - La resistencia es inferior a 5.000 ohmios. El mazo de cables de la máquina ha fallado.
Reparación: Hay un cortocircuito entre la conexión a tierra del bastidor y los contactos J1-33 (cable 893-GN(Verde)) y J1-43 (cable 892-BR(M
DETENGASE
Paso de prueba 4. REVISE SI HAY UN CORTO EN EL CIRCUITO + DE LA BATERÍA
A. El interruptor de desconexión permanece en la posición DESCONECTADA.
B. Todos los módulos de control electrónico relacionados permanecen desconectados del mazo de cables de la máquina.
C. En el conector del mazo de cables de la máquina correspondiente al ECM de la máquina, realice las verificaciones que se indican a continu
Mida la resistencia entre el contacto del conector J1-1 (cable 184-RD(Rojo)) y el contacto del conector J1-33 (cable 893-GN(Verde)).
Mida la resistencia entre el contacto del conector J1-1 (cable 184-RD(Rojo)) y el contacto del conector J1-43 (cable 892-BR(Marrón)).
Resultado esperado:
La resistencia es superior a 5.000 ohmios.
Resultados:
