CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Contenido Módulo De-multiplexor ................................................................................. 7
Módulo Conversor Digital-Analógico ............................................................ 7
Definición y Diferencias Entre el Audio Analógico y Digital .............................. 2
Módulo Sample And Hold (D/A) ................................................................... 7
La Digitalización de Audio: Muestreo y Cuantización ...................................... 2
Output Low Pass Filter (Filtro Anti-imagen).................................................. 8
Período de Muestreo (Sampling Period).......................................................... 2
Jitter ................................................................................................................ 8
Frecuencia de Muestreo (Sample Frequency) Sample Rate ........................... 2
Modulación ...................................................................................................... 8
Cuantificación (Quantizing) Bit Depth .............................................................. 2
Wordclock ....................................................................................................... 9
Frecuencia de Nyquist..................................................................................... 3
Oversampling .................................................................................................. 9
Frecuencia Alias (Aaliasing) ............................................................................ 3
Sigma Delta Modulation (Direct Stream Digital)............................................... 9
Critical Sampling ............................................................................................. 3
PAM (Pulse Amplitude Modulation) ................................................................. 9
Relación Digital Señal-Error (Digital Signal to Error Ratio) .............................. 3
PCM (Pulse Code Modulation) ...................................................................... 10
Error de Cuantización...................................................................................... 4
Protocolos de Transmisión ............................................................................ 10
Dither y Dither Noise Shape ............................................................................ 4
Bibliografía .................................................................................................... 11
Proceso de Conversion AD (analógico-digital) ................................................ 5
Módulo Generador de Dither ....................................................................... 5
Módulo Filtro Anti-Alias ................................................................................ 5
Módulo Sample And Hold (A/D) ................................................................... 5
Módulo Conversor Analógico-Digital ............................................................ 5
Módulo Multiplexor....................................................................................... 6
Módulo de Corrección de Errores ................................................................ 6
Módulo “Record Modulation” ........................................................................ 6
Proceso de Conversion DA (digital-analógico) ................................................ 6
Módulo “Reproduction Demodulation”.......................................................... 7
Módulo de Corrección de Errores ................................................................ 7
AP 401.1 Core Concepts and Pre-production - Handout
Página 1 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital

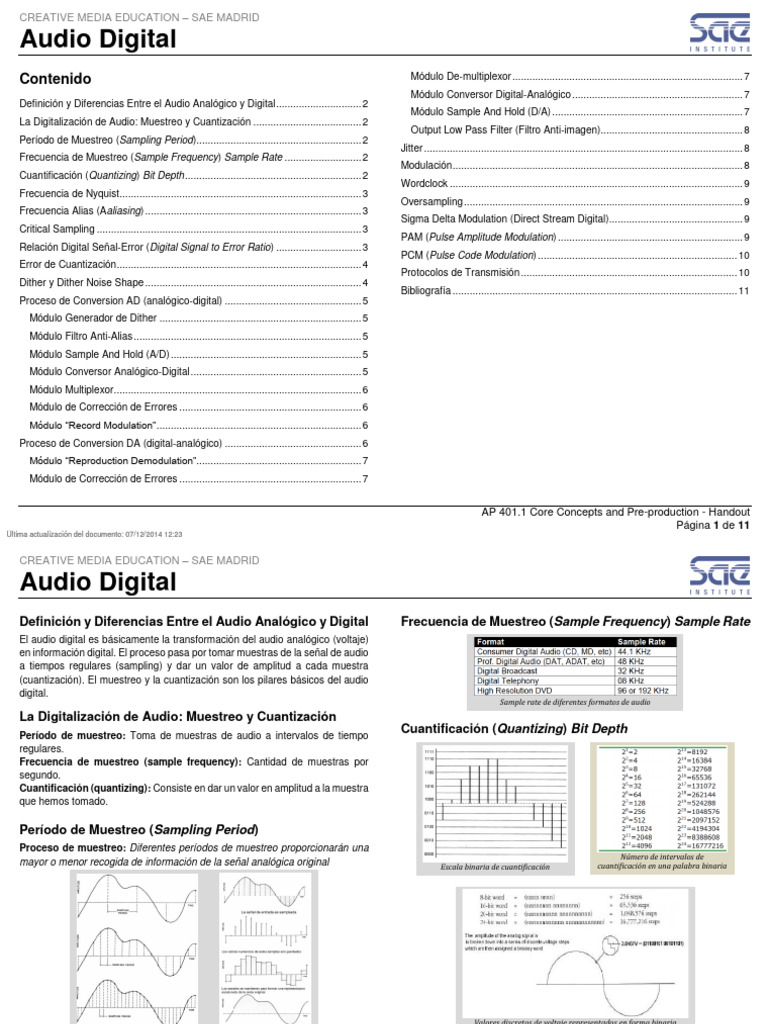

Definición y Diferencias Entre el Audio Analógico y Digital Frecuencia de Muestreo (Sample Frequency) Sample Rate
El audio digital es básicamente la transformación del audio analógico (voltaje)
en información digital. El proceso pasa por tomar muestras de la señal de audio
a tiempos regulares (sampling) y dar un valor de amplitud a cada muestra
(cuantización). El muestreo y la cuantización son los pilares básicos del audio
digital.
Sample rate de diferentes formatos de audio
La Digitalización de Audio: Muestreo y Cuantización
Período de muestreo: Toma de muestras de audio a intervalos de tiempo
Cuantificación (Quantizing) Bit Depth
regulares.
Frecuencia de muestreo (sample frequency): Cantidad de muestras por
segundo.
Cuantificación (quantizing): Consiste en dar un valor en amplitud a la muestra
que hemos tomado.
Período de Muestreo (Sampling Period)
Proceso de muestreo: Diferentes períodos de muestreo proporcionarán una
Número de intervalos de
mayor o menor recogida de información de la señal analógica original Escala binaria de cuantificación cuantificación en una palabra binaria
Valores discretos de voltaje representados en forma binaria
AP 401.1 Core Concepts and Pre-production - Handout
Página 2 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Frecuencia de Nyquist Formato de Cuantización
Teorema de Nyquist: La frecuencia de muestreo debe ser al menos el doble
Los “bit” que corresponden a cada
de la máxima frecuencia de la señal que será muestreada.
muestra pueden ordenarse de
formas distintas, esto facilita las
𝑭𝒔 = 𝟐𝑭𝒏 operaciones del procesador y la
Donde: comprensión del programador.
Fs es Sample Frequency (sample rate)
Fn es Nyquist Frequency (la frecuencia más alta que puede ser grabada) Critical Sampling
Critical Sampling: cuando solo se muestrean dos muestras por ciclo, en tal
Frecuencia Alias (Aaliasing) caso puede variar la amplitud de la frecuencia hasta llegar a tener valor “cero”.
Frecuencia Alias (aliasing): frecuencia errónea que se genera cuando la
frecuencia es más alta que la frecuencia Nyquist. Relación Digital Señal-Error (Digital Signal to Error Ratio)
Determina el posible rango dinámico de la señal de audio en relación a la
𝑨𝒍𝒊𝒂𝒔 𝑭𝒓𝒆𝒒𝒖𝒆𝒏𝒄𝒚 = 𝑺𝒂𝒎𝒑𝒍𝒆 𝑭𝒓𝒆𝒒𝒖𝒆𝒏𝒄𝒚 − 𝑰𝒏𝒑𝒖𝒕 𝑭𝒓𝒆𝒒𝒖𝒆𝒏𝒄𝒚
cantidad de “bit de cuantización”
𝑺/𝑬 = 𝟔, 𝟎𝟐𝒏 + 𝟏, 𝟕𝟔
Donde:
S/E es Signal to Error Ratio
“n” es el número de bits del sistema
1,76 es la relación de “peak” a “RMS” en una
onda senoide
Cuantización en “bits” y Rango dinámico,
Una señal de entrada con una frecuencia mayor a la en la columna central los posibles valores
mitad de la frecuencia de muestreo genera señales alias de amplitud
en frecuencias más bajas
AP 401.1 Core Concepts and Pre-production - Handout
Página 3 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Error de Cuantización Dither y Dither Noise Shape
El error de cuantización es una consecuencia del número finito de posibles El dither es ruido aleatorio de baja amplitud, se utiliza para corregir el error de
valores de amplitud en un sistema de audio digital. Las muestras pueden no cuantización. La amplitud del Dither es “un intervalo”. El error máximo de
estar exactamente en uno de estos valores, generándose un error por la cuantización es medio intervalo.
aproximación de la muestra al valor más cercano.
El error máximo de cuantificación es medio intervalo
Ejemplo de “Noise Shaping”, la señal analizada es 1kHz. En el ejemplo A es la señal grabada a
20bit, en el ejemplo B ha sido truncada a 16bit sin dither, en el ejemplo C ha sido truncada a 16bit
con dither, en el ejemplo D ha sido truncada a 16bit con dither y noise shape.
Error de cuantización en periodo de muestras, obsérvese
que el error de cuantización es medio intervalo como
máximo
AP 401.1 Core Concepts and Pre-production - Handout
Página 4 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Módulo Generador de Dither
Aplica Dither a la señal de audio analógica para corregir el error de
cuantización.
Módulo Filtro Anti-Alias
Filtra la señal analógica de audio para evitar que señales por encima de la
frecuencia de Nyquist pasen al conversor analógico-digital.
Módulo Sample And Hold (A/D)
Este módulo es el “muestreador”, compuesto básicamente de un interruptor y
un condensador. El interruptor se abre en relación a la frecuencia de muestreo
en base a un reloj, el condensador mantiene el voltaje durante ese lapso de
Se utiliza el Dither para corregir el efecto del error de cuantización.
El gráfico A es la señal de entrada con una amplitud de un LSB, en el tiempo para que el conversor (siguiente módulo) pueda aplicar un valor de
gráfico B vemos la onda cuadrada generada. El gráfico C nos muestra amplitud a la muestra.
la señal de entrada con Dither y el gráfico D nos muestra la onda final
con forma PWM que codifica información por debajo del LSB. Módulo Conversor Analógico-Digital
Proceso de Conversion AD (analógico-digital) El conversor recibe el voltaje desde el circuito “sample and hold” y le aplica un
valor de amplitud en números binarios. El conversor puede ser de dos tipos
Diagrama de bloques con los distintos módulos que contiene el conversor
básicamente:
analógico-digital.
Conversor de Aproximación Sucesiva: El voltaje de entrada es comparado
con un voltaje de referencia. El voltaje de referencia se divide sucesivamente
para comparar la muestra hasta encontrar el valor exacto.
AP 401.1 Core Concepts and Pre-production - Handout
Página 5 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Conversor de Integración: El conversor calcula el tiempo de caída del voltaje Intercalado: La información se distribuye en paquetes cuyo orden es alterado.
de entrada en base a un reloj con una precisión en torno al Giga-Hertzio. En caso de pérdida de varios paquetes seguidos, la información descartada no
será de gran longitud, ya que los paquetes serán reordenados.
Módulo Multiplexor
El multiplexor recibe datos en paralelo y los envía en serie, mediante unos
interruptores y un reloj que permite el flujo de paquetes de información por la
misma línea de transmisión en tiempos diferentes.
Módulo “Record Modulation”
En este módulo se preparan los datos para crear el archivo de audio que será
Multiplexor, entra data en paralelo y sale en serie. almacenado para su posterior reproducción, procesamiento, envío, etc. Los
archivos más usuales son *.WAV y *.AIFF.
Módulo de Corrección de Errores
El sistema de corrección de errores es fundamental en un sistema de
Proceso de Conversion DA (digital-analógico)
información digital. Los defectos de los soportes y líneas de transmisión pueden Diagrama de bloques con los distintos módulos que contiene el conversor
ocasionar perdidas de información alterando el contenido del mensaje. Para digital-analógico.
prever estos errores el módulo aplica diferentes métodos.
Redundancia: El sistema duplica la información para prever posibles pérdidas.
BIT de Paridad: Un bit extra (1
ó 0) es añadido a cada palabra
binaria. Este bit indica si el
número de “unos” es par (0) o
impar (1).
AP 401.1 Core Concepts and Pre-production - Handout
Página 6 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Módulo “Reproduction Demodulation” cuando el dato es “cero” el interruptor permanece cerrado. La suma de todos
En este módulo se extraen todos los datos desde el archivo de audio para su los interruptores abiertos determina la amplitud de la muestra en voltaje. El
conversión. conversor digital-analógico puede ser básicamente de dos tipos.
Conversor D/A de Resistencias Ponderadas (Weighted Resistor): El
Módulo de Corrección de Errores
conversor contiene diferentes valores de resistencia para modificar el voltaje
Detección del “bit de paridad”: El sistema determina de esta manera que no que entrega el interruptor. Las resistencias deben tener un valor de tolerancia
hay errores si coincide el número de “unos” o “ceros” en relación al “bit de “cero”.
paridad”.
Conversor D/A R-2R (Dos Valores de Resistencia): El conversor contiene
Interpolación: Los datos erróneos son descartados y en su lugar se recalculan resistencias con los mismos valores, estas se colocan en serie para obtener
datos en relación a la frecuencia y amplitud de los adyacentes, si la perdida de mayor o menor resistencia. Puede haber cierta tolerancia siempre que sea la
datos es muy elevada el sistema se “mutea” para evitar ruido. misma en todas las resistencias.
Módulo De-multiplexor Resistencias de valores ponderados y resistencias de dos valores.
La información desde el módulo de corrección de errores es enviada en serie,
el de-multiplexor la coloca y envía en paralelo con un sistema de interruptores Módulo Sample And Hold (D/A)
y reloj para que sea recibida por el siguiente módulo, el conversor digital- Este módulo, como su homólogo en el conversor
analógico. A/D está diseñado básicamente con un
interruptor y un condensador, aunque su función
Módulo Conversor Digital-Analógico
es bien distinta. Mantiene el voltaje que genera
El conversor digital-analógico recibe información digital en forma de voltaje con el conversor analógico-digital durante un
dos estados, “cero” o “uno”. Cuando el dato es “uno” un interruptor es abierto momento, suficiente como para estabilizar el pico
enviando una determinada cantidad de voltaje hacia la salida del conversor, de tensión provocado al generar la señal.
AP 401.1 Core Concepts and Pre-production - Handout
Página 7 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Output Low Pass Filter (Filtro Anti-imagen) Modulación
Este filtro paso bajo de salida elimina las altas frecuencias generadas en la La señal digital debe ser modulada para su lectura en dos estados. Existen
suma de los voltajes de cada muestra. Estos voltajes generan altas frecuencias distintos tipos de modulación, como el sistema de modulación con retorno a
que son “imágenes” de la frecuencia original. cero (RZ – Return to Zero) o el sistema de modulación sin retorno a cero (NRZ
– No Return to Zero). En ambos casos es necesario un reloj para la
interpretación de los datos, son sistemas sincrónicos y pueden tener problemas
en la interpretación de los datos si son enviados en inversión de fase. La
modulación sin retorno a cero invertida (NRZI – No Return to Zero Inverted) o
Biphase Mark Modulation) puede ser interpretada en inversión de fase y no
requiere de reloj.
Jitter
Jitter es una desviación en el proceso regular de muestreo que se traduce en
forma de ruido. Para que las muestras estén regularmente espaciadas en el
tiempo necesitamos un reloj muy preciso llamado wordclock.
AP 401.1 Core Concepts and Pre-production - Handout
Página 8 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Wordclock Oversampling
Es una señal de reloj que permite el muestreo a tiempos regulares. Es El concepto del sobre-muestreo es tomar muestras regulares en un número
importante la precisión de este reloj para evitar problemas de sincronización mucho mayor la convencional (64 x 44.1kHz o 128 x 44.1kHz). En el conversor
entre la conversión A/D y la reproducción D/A. En un sistema House Sync, A/D se aplica el dither y el filtro anti-alias tras el muestreo de forma digital, con
wordclock sincroniza todos los muestreadores de los diferentes equipos mayor precisión. Tras el muestreo se procede al diezmado, la reducción de la
digitales del estudio, evitando la distorsión generada por las irregularidades de cantidad de datos.
sincronización entre varios relojes, el llamado Jitter.
En la conversión D/A el sobre-muestreo permite añadir (recalcular) muestras
entre las originales, obteniendo una señal de salida con menos distorsión, sin
la necesidad de un filtro anti-imagen con una pendiente muy abrupta.
Sigma Delta Modulation (Direct Stream Digital)
Es un flujo de datos con un solo “bit” a una alta frecuencia de muestreo,
2.822.400Hz. La obtención de las muestras y su amplitud se consigue en base
a un sistema comparador de la entrada al dispositivo. Diferencial Pulse Code
Modulation (DPCM) compara la muestra de entrada con la muestra anterior
para asignar un valor de amplitud. El sistema fue desarrollado por Sony para el
Super Audio Compact Disc (SACD).
PAM (Pulse Amplitude Modulation)
Es el concepto de obtener muestras de la señal de audio en base a la
modulación por amplitud de un tren de pulsos, es la conversión analógico-
digital.
AP 401.1 Core Concepts and Pre-production - Handout
Página 9 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
Protocolos de Transmisión
SPDIF (Sony Philips Digital Interface Format)
Protocolo creado para uso doméstico, conectores RCA que permiten la
transmisión de 2 canales. También puede transmitirse por fibra óptica con
conectores Toshlink (Toshiba)
PCM (Pulse Code Modulation)
Es el concepto de modular una serie de pulsos en relación a un código, en
este caso binario. Hace alusión al concepto de la conversión digital-analógica. AES/EBU (Audio Engineer Society / European Broadcasting Union)
Protocolo para la transmisión digital de audio digital a través de líneas
balanceadas con conectores XLR. Puede transmitir dos canales.
ADAT (Alesis Digital Audio Tape)
Transmisión de audio digital a través de fibra óptica, pueden enviarse hasta 8
canales con una frecuencia de muestreo de 44.1kHz o 48kHz.
AP 401.1 Core Concepts and Pre-production - Handout
Página 10 de 11
Última actualización del documento: 07/12/2014 12:23
CREATIVE MEDIA EDUCATION – SAE MADRID
Audio Digital
TDIF (TASCAM Digital Interface)
Protocolo creado por TASCAM para la transmisión de audio digital multicanal.
Puede transmitir 8 canales de entrada y 8 canales de salida por el mismo
conector. El conector es el subminiatura de 25 pines (D-25)
Bibliografía
INTRODUCCIÓN AL SONIDO Y LA GRABACIÓN - Rumsey, Francis y
McCormick, Tim - Instituto Oficial de Radio Televisión Española - ISBN:
8488788576
PRINCIPIOS DE AUDIO DIGITAL - Pohlman, K. C. - McGraw-Hill - ISBN:
844813625-X
EL ARTE DEL AUDIO DIGITAL - Warkinson, John - Instituto Oficial de radio
MADI (Multichannel Audio Digital Interface) Televisión Española - ISBN: 84886984874
El sistema permite la transmisión de hasta 64 canales de audio digital con SÍNTESIS Y MUESTREO DE SONIDO - Russ, Martin. - Instituto Oficial de
frecuencias de muestreo entre los 32kHz y los 64kHz. La conexión es RCA radio Televisión Española - ISBN: 8488788355
(75Ohm), BNC o Fibra Óptica.
AP 401.1 Core Concepts and Pre-production - Handout
Página 11 de 11
Última actualización del documento: 07/12/2014 12:23
