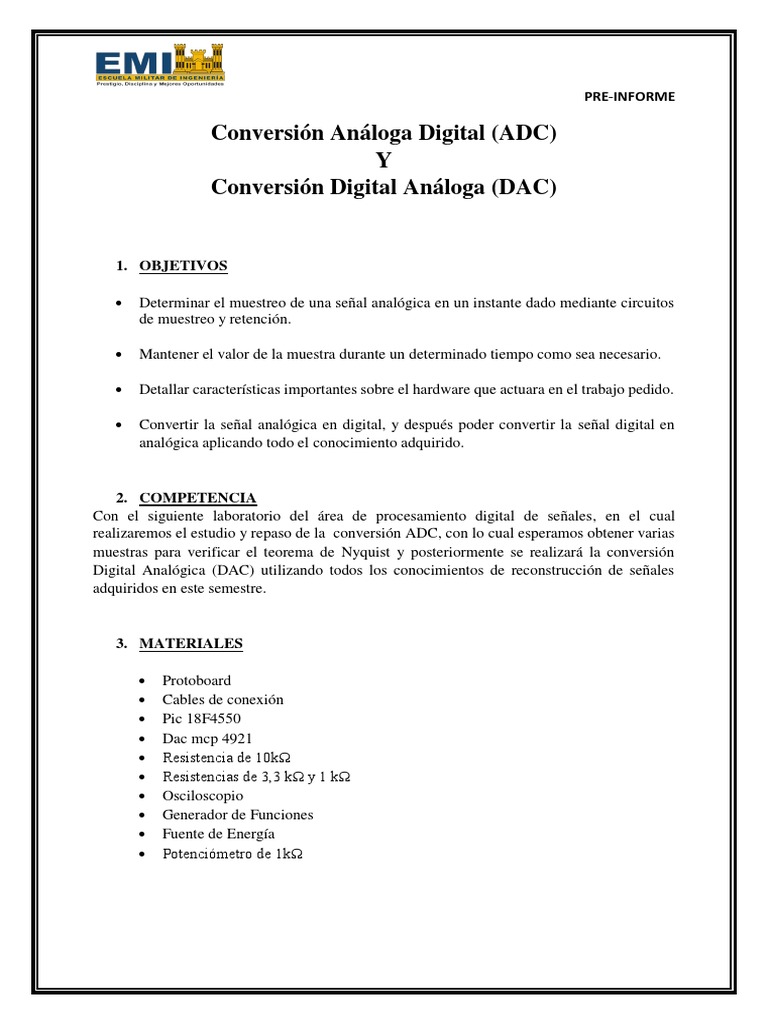

PRE-INFORME

Conversión Análoga Digital (ADC)

Y
Conversión Digital Análoga (DAC)

1. OBJETIVOS

 Determinar el muestreo de una señal analógica en un instante dado mediante circuitos

de muestreo y retención.

 Mantener el valor de la muestra durante un determinado tiempo como sea necesario.

 Detallar características importantes sobre el hardware que actuara en el trabajo pedido.

 Convertir la señal analógica en digital, y después poder convertir la señal digital en

analógica aplicando todo el conocimiento adquirido.

2. COMPETENCIA
Con el siguiente laboratorio del área de procesamiento digital de señales, en el cual
realizaremos el estudio y repaso de la conversión ADC, con lo cual esperamos obtener varias
muestras para verificar el teorema de Nyquist y posteriormente se realizará la conversión
Digital Analógica (DAC) utilizando todos los conocimientos de reconstrucción de señales
adquiridos en este semestre.

3. MATERIALES

 Protoboard
 Cables de conexión
 Pic 18F4550
 Dac mcp 4921
 Resistencia de 10kΩ
 Resistencias de 3,3 kΩ y 1 kΩ
 Osciloscopio
 Generador de Funciones
 Fuente de Energía
 Potenciómetro de 1kΩ
 4. FUNDAMENTO TEORICO

Teoría del muestreo de Nyquist:

Desarrollado por H. Nyquist, quien afirmaba que una señal analógica puede ser reconstruida,
sin error, de muestras tomadas en iguales intervalos de tiempo. La razón de muestreo debe
ser igual, o mayor, al doble de su ancho de banda de la señal analógica".

La teoría del muestreo define que para una señal de ancho de banda limitado, la frecuencia
de muestreo, fm, debe ser mayor que dos veces su ancho de banda [B] medida en Hertz [Hz].

fm > 2·B

Supongamos que la señal a ser digitalizada es la voz...el ancho de banda de la voz es de 4,000
Hz aproximadamente. Entonces, su razón de muestreo sera 2*B= 2*(4,000 Hz), es igual a 8000
Hz, equivalente a 8,000 muestras por segundo (1/8000). Entonces la razón de muestreo de la
voz debe ser de al menos 8000 Hz, para que puede regenerarse sin error.

La frecuencia 2*B es llamada la razón de muestreo de Nyquist. La mitad de su valor, es llamada

algunas veces la frecuencia de Nyquist.

El teorema de muestreo fue desarrollado en 1928 por Nyquist y probado matematicamente

por Claude Shannon en 1949.

Ejemplos prácticos:

El en área de la MÚSICA, a veces es necesario convertir material analógico [en acetato,

cassetes, cintas magneticas, etc] a formato digital [en CD, DVD]. Los ingenieros de sonido
pueden definir el rango de frecuencia de interés.
Como resultado, los filtros analógicos son algunas veces usados para remover los
componentes de frecuencias fuera del rango de interes antes de que la señal sea muestreada.

Por ejemplo, el oído humano puede detectar sonidos en el rango de frecuencias de 20 Hz a

20 KHz. De acuerdo al teorema de muestreo, uno puede muestrear la señal al menos a 40 KHz
para reconstruir la señal de sonido aceptable al oísdo humano. Los componentes más arriba
de 40 KHz no podrán ser detectados y podrían contaminar la señal. Estos componentes arriba
de los 40 KHz son removidos a través de filtros pasa banda o filtros pasa bajas.

Algunos de las razones de muestreos utilizadas para grabar musica digital son las siguientes:
 Razón de muestreo/ Frecuencia de Nyquist
22,050 kHz = 11,025 kHz (Nyquist)
24,000 kHz = 12,000 kHz
30,000 kHz = 15,000 kHz
44,100 kHz = 22,050 kHz
48,000 kHz = 24,000 kHz

Es muy importante tomar en consideración que la frecuencia más alta del material de audio
será grabada. Si la frecuencia de 14,080 Hz es grabada, una razón de muestreo de 44.1 kHz
deberá ser la opción elegida. 14,080 Hz cae dentro del rango de Nyquist de 44.1 kHz el cual
es 22.05 kHz.

La razón de muestreo elegida determina el ancho de banda del audio de la grabadora usada.
Considerando que el rango del oido es de 20 Hz a 20 kHz, una razón de muestreo de 44.1 kHz
teóricamente deberá satisfacer las necesidades de audio.

Muestreo de la señal analógica

Representación gráfica de medio ciclo positivo (+) , correspondiente a una señal eléctrica
analógica de< sonido, con sus correspondientes armónicos. Como se podrá observar, los valores
de variación de la< tensión o voltaje en esta sinusoide pueden variar en una escala que va de
“0” a “7” volt.

Para convertir una señal analógica en digital, el primer paso consiste en realizar un muestreo
(sampling) de ésta, o lo que es igual, tomar diferentes muestras de tensiones o voltajes en
diferentes puntos de la onda senoidal. La frecuencia a la que se realiza el muestreo se denomina
razón, tasa o también frecuencia de muestreo y se mide en kilohertz (kHz). En el caso de una
grabación digital de audio, a mayor cantidad de muestras tomadas, mayor calidad y fidelidad
tendrá la señal digital resultante.

Durante el proceso de muestreo se asignan valores numéricos equivalentes a la tensión o voltaje

existente en diferentes puntos de la sinusoide, con la finalidad de realizar a continuación el
proceso de cuantización.

Las tasas o frecuencias de muestreo más utilizadas para audio digital son las siguientes:

 24 000 muestras por segundo (24 kHz)

  30 000 muestras por segundo (30 kHz)
 44 100 muestras por segundo (44,1 kHz) (Calidad de CD)
 48 000 muestras por segundo (48 kHz)

Para realizar el muestreo (sampling) de una señal eléctrica analógica y convertirla después en
digital, el< primer paso consiste en tomar valores discretos de tensión o voltaje a intervalos
regulares en diferentes< puntos de la onda senoidal.

Por tanto, una señal cuyo muestreo se realice a 24 kHz, tendrá menos calidad y fidelidad que
otra realizada a 48 kHz. Sin embargo, mientras mayor sea el número de muestras tomadas,
mayor será también el ancho de banda necesario para transmitir una señal digital, requiriendo
también un espacio mucho mayor para almacenarla en un CD o un DVD.

En la grabación de CDs de música, los estudios de sonido utilizan un estándar de muestreo de

44,1 kHz a 16 bits. Esos son los dos parámetros requeridos para que una grabación digital
cualquiera posea lo que se conoce como “calidad de CD”.

Cuantización de la señal analógica

Una vez realizado el muestreo, el siguiente paso es la cuantización (quantization) de la señal

analógica. Para esta parte del proceso los valores continuos de la sinusoide se convierten en
series de valores numéricos decimales discretos correspondientes a los diferentes niveles o
variaciones de voltajes que contiene la señal analógica original.

Por tanto, la cuantización representa el componente de muestreo de las variaciones de valores

de tensiones o voltajes tomados en diferentes puntos de la onda sinusoidal, que permite
medirlos y asignarles sus correspondientes valores en el sistema numérico decimal, antes de
convertir esos valores en sistema numérico binario.
Proceso de cuantización (quantization) de la señal eléctrica analógica para su conversión en
señal digital.

Codificación de la señal en código binario

Después de realizada la cuantización, los valores de las tomas de voltajes se representan

numéricamente por medio de códigos y estándares previamente establecidos. Lo más común
es codificar la señal digital en código numérico binario.

La codificación permite asignarle valores numéricos binarios equivalentes a los valores de

tensiones o< voltajes que conforman la señal eléctrica analógica original.

En este ejemplo gráfico de codificación, es posible observar cómo se ha obtenido una señal digital
y el código binario correspondiente a los niveles de voltaje que posee la señal analógica.

La siguiente tabla muestra los valores numéricos del 0 al 7, pertenecientes al sistema decimal y
sus equivalentes en código numérico binario. En esta tabla se puede observar que utilizando sólo
tres bits por cada número en código binario, se pueden representar ocho niveles o estados de
cuantización.

Conversor Digital / Analógico con resistencias (método R-2R Ladeer)

Como continuación de nuestro artículo anterior (Dotando de salida analógica a nuestro PIC)
mostramos hoy cómo conseguir un preciso y barato método para obtener una señal analógica
a partir de un dato digital con una fidelidad extraordinaria: mediante un conversor R-2R Ladder.
En este esquema vemos el diagrama de un conversor Digital Analógico de 8 bits.

Se puede fácilmente configurar un DAC de más bits simplemente añadiendo más parejas R-2R
como la marcada en la zona verde, teniendo siempre la precaución de dejar una resistencia 2R
conectada a masa (ver zona sombreada en rojo).

Las resistencias que yo he usado en mi circuito son de 3K3 ohmios, por la sencilla razón de que
las tenía a mano. Estas resistencias en paralelo representan un R=1,650K, mientras que
individualmente representan un 2R = 3K3.
Obviamente a mayor valor menor será el consumo de nuestro DAC, por lo que lo ideal es hacerlo
con un valor bastante más alto.

Los convertidores digital-analógico (DAC) de escalera o red R-2R hacen uso de la red R-2R para
generar una señal analógica a partir de los datos digitales que se presenten en sus entradas. A
diferencia del DAC de pesos ponderados, el de red R-2R solo necesita dos valores de
resistencias. Lo que lo hace mucho más sencillo.

Igual que el modelo de resistencias ponderadas, consta de una red de conmutadores, una
referencia estable de tensión y la red o escalera R-2R de precisión. La salida se conecta a un
circuito aislador que permite conectarlo sin carga a la siguiente etapa. El análisis de la escalera
se realiza evaluando los equivalentes de Thêvenin desde los puntos señalados. Desde cualquiera
de estos puntos la resistencia equivalente resulta ser R. En efecto, por ejemplo, desde P0 es
trivial ver que el equivalente paralelo es 2R//2R=R. Desde P1 hay que hacer algo más pero
también es fácil ver que vale R. Lo vemos en la figura.

En los DAC multiplicados, la escalera R-2R usa el voltaje de referencia como una entrada. Este
puede variar sobre el rango máximo de voltaje del amplificador y es multiplicado por el código
digital.
 5. PROCEDIMIENTO

El siguiente proyecto que es tomar una señal analógica y convertirla a digital, cuantificarla
iniciaremos de la siguiente manera:
Para realizar el hardware que se encargara de realizar estas muestras, lo realizaremos en un
protoboard.
Mediante investigaciones y toda la información adquirida se la utilizara para concluir y
desarrollar el programa de software en mplab y el circuito correspondiente.

Bibliografía:
Eveliux.com. (2019). Teoria del muestreo de Nyquist. [online] Available at:
http://www.eveliux.com/mx/Teoria-del-muestreo-de-Nyquist.html [Accessed 21 Aug. 2019].

Es.wikipedia.org. (2019). Teorema de muestreo de Nyquist-Shannon. [online] Available at:

https://es.wikipedia.org/wiki/Teorema_de_muestreo_de_Nyquist-Shannon [Accessed 9 Aug. 2018].

Telefonia.blog.tartanga.eus. (2019). El teorema de Nyquist | Blog de Telefonía del CIFP Tartanga.

[online] Available at: http://telefonia.blog.tartanga.eus/shannon-nyquist-fourier-y-otros/el-teorema-
de-nyquist/ [Accessed 21 Aug. 2019].
