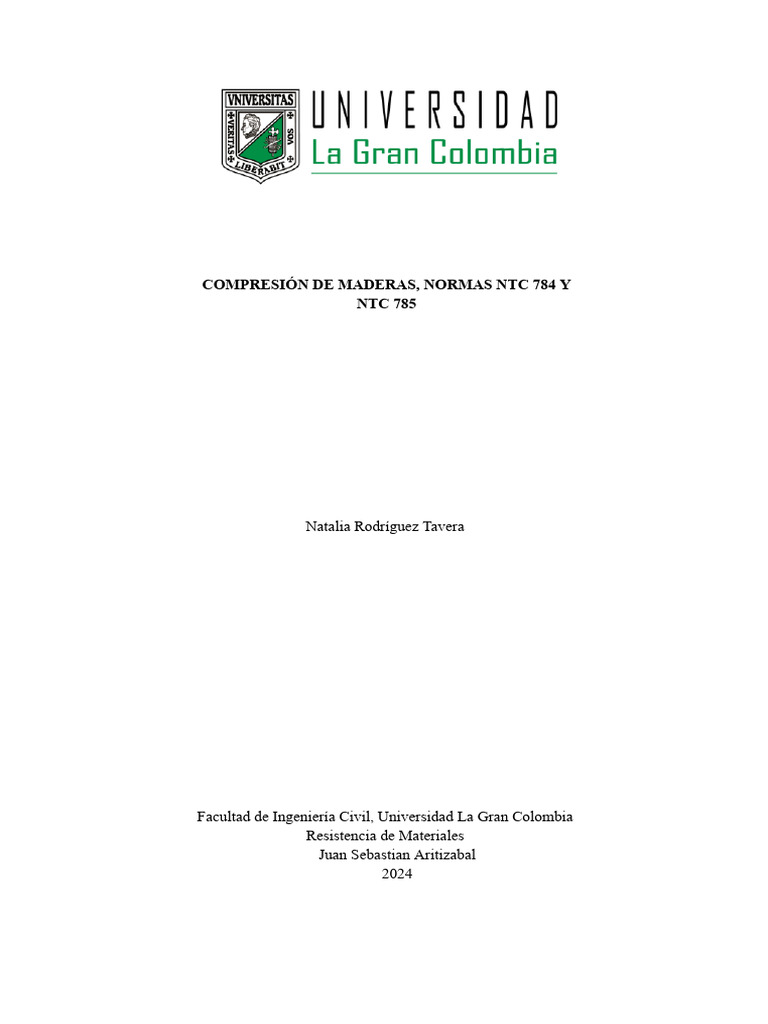

COMPRESIÓN DE MADERAS, NORMAS NTC 784 Y
NTC 785
Natalia Rodríguez Tavera
Facultad de Ingeniería Civil, Universidad La Gran Colombia
Resistencia de Materiales
Juan Sebastian Aritizabal
2024
INTRODUCCIÓN
La madera es uno de los materiales más conocidos y usados en el campo de la ingeniería
civil, se utilizan para la construcción de vigas, entrepisos, oficinas, estructuras, también es
una alternativa al concreto y al acero. Para conocer los comportamientos de las propiedades
mecánicas de la madera se realizan dos tipos de ensayos, una determinación de la resistencia
a la compresión paralela y otra a compresión perpendicular a la fibra; el ensayo consiste en
aplicar una carga a una probeta produciendo una deformación, la probeta paralela a la fibra se
le aplica una carga axial hasta fallar y a la probeta perpendicular a fibra se le aplica una carga
del 5% de su altura. Con los valores hallados en laboratorio se calculan los resultados
experimentales de las propiedades mecánicas de la madera como: tipo de falla, deformación,
el módulo de elasticidad la resistencia en el límite proporcional, resistencia a la deformación
del 1%, resistencia a la deformación del 5% y resistencia máxima a la rotura.
OBJETIVOS
Determinar la resistencia de la madera paralela y perpendicular a la fibra
Teniendo en cuenta el ensayo de compresión paralela a la fibra, calcular el módulo de
elasticidad de la madera
Analizar gráficamente el comportamiento que sufre la madera al momento de aplicarle una
carga paralela y perpendicular a la fibra
MARCO TEÓRICO
Se de nomina madera a la parte sólida y fibrosa que tiene un árbol, se encuentra debajo de la
corteza
El pino es una de las maderas más utilizadas en la construcción y es principalmente por sus
características como : impermeabilidad, fácil manipulación de trabajar,
abundancia,mecanizable,transformable etc. Las principales propiedades de la madera son:
resistencia, dureza, rigidez y densidad.
Compresión paralela a la fibra.
La madera presenta gran resistencia a esfuerzos de
compresión paralelos a sus fibras, ya que las fibras se
encuentran orientadas con su eje longitudinal en esa
dirección y a su vez también coincide con la
orientación de microfibras que constituyen la capa
media de la pared celular.
El contenido de humedad es importante para analizar
el comportamiento de la madera sometida a esfuerzos
de compresión, se ve que a partir de un 30% de
humedad que es su punto de saturación, la resistencia
permanece constante mientras que si el contenido es
menor la resistencia aumenta. Siendo así la humedad
y la resistencia inversamente proporcionales.
La carga se aplica sobre las bases de la probeta, sobre las caras transversales, en forma
continua y durante todo el ensayo a una velocidad de 0,6 mm/min. Los valores de
esfuerzo-deformación se toman aún después de la rotura de la probeta, tiene una precarga de
3,35 KN.
La resistencia máxima a la rotura por compresión axial se calcula aplicando la siguiente
ecuación:
𝑝
σ = 𝑐 // 𝑚à𝑥 = 𝑠
DETERMINACIÓN DE LA RESISTENCIA DE LA MADERA
σ = 𝑐 // 𝑚à𝑥 = Resistencia máxima a la rotura, en deca-newtons por centímetro cuadrado.
P = Carga máxima soportada por la probeta, en deca-newtons.
S = Superficie de la sección transversal de la probeta, calculada antes del ensayo, en
centímetros cuadrados.
Al tomar los datos de fuerza contra deformación hasta su punto de fluencia se puede calcular
el módulo elástico con la siguiente ecuación:
𝑝1 . 𝐿
𝐸𝐶// = 𝑆.𝑑
Ec // = Módulo de elasticidad de la madera ensayada, en daN por centímetro cuadrado.
P1 = carga en el límite proporcional, en newtons.
L = Distancia entre las abrazaderas del deflectómetro, en centímetros.
S = Superficie de la sección transversal de la probeta calculada antes del ensayo, en
centímetros cuadrados.
d = Deformación experimentada por la probeta en el límite proporcional, en centímetros.
DETERMINACIÓN DE LA RESISTENCIA DE LA MADERA
Compresión perpendicular a la fibra.
Cuando una pieza de madera es sometida, las fibras que tienen en forma cilíndrica sufren una
exagerada deformación hasta que se compactan de la mejor forma llegando a aumentar su
densidad pero comprometiendo su resistencia.
NORMAS DE LA MADERA
● La norma ética de la madera es el E.010.
● Norma Técnica Peruana NTP 350.043: Establece requisitos para la madera aserrada
de coníferas y frondosas destinada a uso estructural, incluyendo criterios de
resistencia.
● Norma Técnica Peruana NTP 350.044: Define requisitos para la madera laminada
estructural de coníferas y frondosas, incluyendo criterios de resistencia.
● Norma Técnica Peruana NTP 350.045: Establece requisitos para la madera
contrachapada estructural de coníferas y frondosas, incluyendo criterios de
resistencia.
● Norma Técnica Peruana NTP 350.046: Define requisitos para la madera terciada
estructural de coníferas y frondosas, incluyendo criterios de resistencia.
Composición de la madera
La madera tiene una estructura fibrosa formada básicamente por celulosa, C6H12O5, (60%),
que constituye la estructura resistente de los vegetales, y lignina, C19H24O14, que
proporciona la rigidez y dureza a la madera. Además, contiene, en menor proporción, resinas,
almidón, azúcares, taninos, colorantes, alcoholes, y alcanfor, que son productos de utilidad
industrial
● Corteza externa: es lo que se usa de un árbol, es decir, en la parte exterior de un
tronco.
● Cambium: se tiene la mala costumbre de quitarle su corteza a un árbol es la unión de
las capas.
● La albura: es la parte más joven de la madera, y a través de ella viajan los nutrientes
de la savia.
● Duramen o corazón: la madera más dura del árbol y se encuentra cerca del centro del
mismo.
● Médula vegetal: la zona más central del tronco, la cual por poseer baja resistencia no
es usada en la industria.
Clasificación de la madera:
● MADERA NATURAL
● MADERAS BLANDAS
● MADERAS DURAS
MADERA ARTIFICIAL
● AGLOMERADO
● CONTRACHAPADO
● TABLEROS DE FIBRA
MATERIALES
● Calibrador
Lo usamos para tomar las dimensiones de las probetas.
● Horno
Usado para secar las probetas después del ensayo.
● Prensa
La usamos para aplicar la carga a las probetas
● Probetas
CALCULOS Y ANALISIS DE RESULTADOS
Esta práctica se realizó dependiendo de la norma técnica
NTC 7,84.la cual se realizarán las siguientes gráficas y
aplicando las respectivas ecuaciones para determinar los esfuerzos de cada uno de los
materiales utilizados en laboratorio:
Teca 1
Lo cual tendremos la siguiente gráfica:
lo cual tenemo que la teca tiene un corte de tipo c o e lo cual es de 80.3 kn
Pino 1
Lo cual tendremos la siguiente gráfica:
podemos ver que con el pino tuvimos una falla tipo b lo cual es de 48.4 kn
Guayacan 1
Lo cual tendremos la siguiente gráfica:
Guayacan 2
Lo cual tendremos la siguiente gráfica:
CILINDRO DE CONCRETO
PESO DEL CILINDRO 3904 gr
DIÁMETRO (mm) ALTO (cm)
101,6\² 20,1\²
102,3 20,1
101,6 20,5
CARGA (kn) ⟶415,1
como resultado de esta prueba se calcula y reporta la resistencia a comparación simple
soportada por el espécimen, utilizando la siguiente fórmula:
10 𝑃
𝑅= 𝐴
DONDE:
● R= Resistencia a la compresión simple (Mpa)
● P= carga máx (Kn)
● A= área promedio de la sección transversal (cm^2)
Reemplazamos y tenemos que:
10(415.1 𝐾𝑛)
𝑅= 2 ⇒ 𝑅 = 50. 963 𝑀𝑝𝑎
81.45𝑐𝑚
lo cual tenemos que nos dará un 51 % lo cual F’c 100 kg/cm2 para así
el total de 7 días.
CONCLUSIONES
Se determinó la resistencia de la madera teniendo en cuenta los ensayos de
compresión paralela y perpendicular a la fibra.
Teniendo en cuenta el ensayo de compresión perpendicular a la fibra se calculó la
carga al 1% y al 5% de su altura. Para poder calcular estos valores se realizó una
interpolación la cual está hecha por los datos de la deformación y la fuerza aplicada en cada
uno de estos porcentajes.
