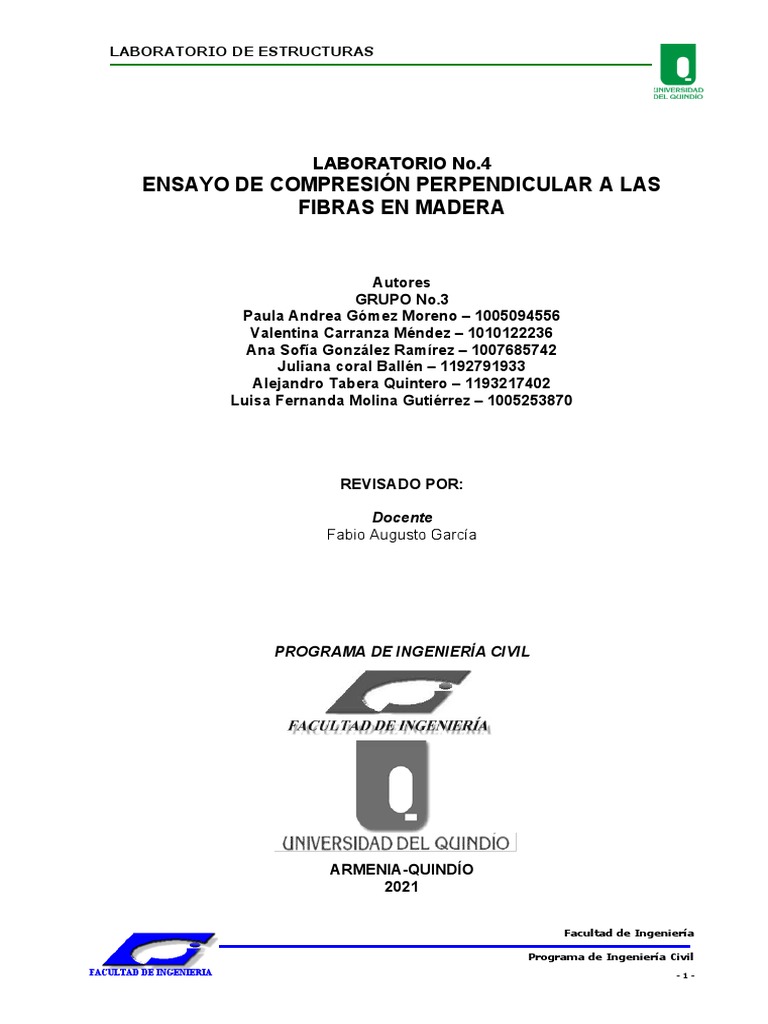

LABORATORIO DE ESTRUCTURAS

LABORATORIO No.4
ENSAYO DE COMPRESIÓN PERPENDICULAR A LAS
FIBRAS EN MADERA

Autores
GRUPO No.3
Paula Andrea Gómez Moreno – 1005094556
Valentina Carranza Méndez – 1010122236
Ana Sofía González Ramírez – 1007685742
Juliana coral Ballén – 1192791933
Alejandro Tabera Quintero – 1193217402
Luisa Fernanda Molina Gutiérrez – 1005253870

REVISADO POR:

Docente
Fabio Augusto García

PROGRAMA DE INGENIERÍA CIVIL

ARMENIA-QUINDÍO
2021

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -1-
 LABORATORIO DE ESTRUCTURAS

CONTENIDO
1. INTRODUCCIÓN........................................................................................................3
2. OBJETIVOS............................................................................................................... 3
2.1. GENERAL.................................................................................................................. 3
2.2. ESPECÍFICOS............................................................................................................ 3
3. METODOLOGÍA.........................................................................................................4
4. MARCO TEÓRICO.....................................................................................................4
5. EQUIPOS Y MATERIALES........................................................................................4
5.1 PARA ELABORAR EL CILINDRO DE CONCRETO.................................................4
5.2 PARA REALIZAR LA PRÁCTICA.............................................................................4
6. OBJETO DE ESTUDIO..............................................................................................5
7. PROCEDIMIENTO.....................................................................................................5
8. CÁLCULOS................................................................................................................ 8
9. ANÁLISIS DE RESULTADOS...................................................................................8
10. CONCLUSIONES.......................................................................................................8
11. REFERENCIAS BIBLIOGRÁFICAS............................................................................9

TABLA DE ILUSTRACIONES.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -2-
 LABORATORIO DE ESTRUCTURAS

1. INTRODUCCIÓN

2. OBJETIVOS

2.1. GENERAL
Determinar la resistencia de compresión perpendicular a la fibra de una madera.

2.2. ESPECÍFICOS
 Determinar las principales propiedades mecánicas de la madera.
 Conocer las normas y las técnicas para la realización de este ensayo.

3. METODOLOGÍA

4. MARCO TEÓRICO

La madera es un material complejo, con unas propiedades y características que

despenden no solo de su composición si no de su constitución, o de la manera en
que están colocados u orientados los diversos elementos que la forman. El como
están colocados u ordenados estos elementos servirá para comprender mejor el
comportamiento de este material.
Es un material anisótropico, que no presenta iguales propiedades mecánicas en
todos los sentidos, sino más bien diferente en cada uno de ellos. No se trata de un
material homogéneo, ya que está conformado por diversos tipos de células
especializadas que forman tejidos. Estos tejidos sirven para realizar funciones
fundamentales de árbol; conducir la savia, transformar y almacenar los alimentos y
por ultimo formar la estructura resistente o portante del árbol.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -3-
 LABORATORIO DE ESTRUCTURAS

Siendo un material de origen natural, muchos factores afectan la resistencia de la

madera como defectos de crecimiento, contenido de humedad (a menor humedad
mayor resistencia mecánica), temperatura, duración de la carga (sobre todo en
combinación con el grado de humedad), degradación orgánica (por la pérdida de las
características físico-químicas de las células de la madera que garantizan su
resistencia) y por sanidad (el ataque de los insectos).

Compresión: Un esfuerzo de compresión es uno que tiende a aplastar el material

del miembro de carga y a acortarlo. La madera sometida a una presión local se
comprime, el grado depende de la dureza y de la dirección de la fibra cuando se
aplica la presión. El aplastamiento será mayor en el sentido perpendicular a las
fibras (5 a 8 veces mayor) y menor en el sentido paralelo.

Propiedades mecánicas de la madera

La resistencia mecánica de una pieza de madera varia sensiblemente según el

grado de humedad que esta contenga. De esto que la resistencia a un esfuerzo
dado es función del grado de humedad de la madera y que, como consecuencia, la
resistencia considerada no puede definirse con exactitud sino con respecto a un
grado de humedad determinado. Es necesario referir los resultados de los diferentes
ensayos a un mismo contenido de humedad (12%).

 Compresión perpendicular a las fibras: es la resistencia que opone la

madera a una carga repartida aplicada en sentido perpendicular a la dirección
de las fibras en una de las caras radiales de la probeta.

Su resistencia a compresión perpendicular a la fibra es muy inferior a la de la

dirección paralela. Sus valores característicos varían entre 4,3 y 5,7 N/mm2 ,
lo que representa la cuarta parte de la resistencia en dirección paralela a la
fibra.
Este tipo de esfuerzo es característico de las zonas de apoyo de las vigas,
donde se concentra toda la carga en pequeñas superficies que deben ser
capaces de transmitir la reacción sin sufrir deformaciones importantes o
aplastamiento.

El parámetro a determinar es el Módulo de rotura o esfuerzo ultimo:

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -4-
 LABORATORIO DE ESTRUCTURAS

En la Tabla se muestra la clasificación para las maderas de acuerdo a la resistencia

a la compresión perpendicular a las fibras.

De acuerdo con esta clasificación puede observarse que maderas con valores de
MOR en compresión perpendicular a las fibras más altos, son más aconsejables
para su utilización en estructuras solicitadas a dicho esfuerzo.

Normativa:

NTC 785 1974-04-17 maderas. Determinación de la resistencia a la compresión

perpendicular al grano: Esta norma tiene por objeto establecer el método para
determinar la resistencia de la madera a la compresión perpendicular al grano.

5. EQUIPOS Y MATERIALES
 Probetas de madera elaboradas de acuerdo a las siguientes dimensiones.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -5-
 LABORATORIO DE ESTRUCTURAS

 Equipo de aplicación de la carga (Maquina universal)

 Accesorios del ensayo, platinas de acero cilíndricas para recibir la muestra
según indica el método de compresión (Discos opresores).
 Calibrador. Para tomar las dimensiones de la probeta y la platina.

6. OBJETO DE ESTUDIO

El objeto de estudio de este laboratorio es la madera y basados en sus conceptos

analizar los datos arrojados en el ensayo de resistencia a la compresión
perpendicular a las fibras de la madera.

El uso de la madera como material de construcción ha acompañado a la humanidad

durante toda su historia, esta ha sido una de las herramientas primordiales al
momento de construir edificaciones. A medida que ha pasado el tiempo, nuevas
tecnologías han llegado, así como otros materiales han reemplazado de alguna
manera el uso masivo de la madera. A pesar de esto la madera sigue siendo un
elemento de mucha importancia en la realización de obras civiles puesto que tiene
algunas propiedades que la mayoría de elementos estructurales no poseen, además
si lo vemos desde un punto de vista ecológico la energía que la madera utiliza es
mucho más baja que la que se utiliza en a elaboración de otros materiales como el
acero y el aluminio.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -6-
 LABORATORIO DE ESTRUCTURAS

7. PROCEDIMIENTO

 Medir las dimensiones de cada una de las probetas y la platina.

 Colocar debidamente la probeta en la máquina universal (para el ensayo

perpendicular a la fibra la probeta se coloca acostada sobre la placa base).

 Graduar la velocidad de la máquina universal.

 Al terminar el ensayo constatar el tipo y la forma de la falla.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -7-
 LABORATORIO DE ESTRUCTURAS

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -8-
 LABORATORIO DE ESTRUCTURAS

8. CÁLCULOS

Datos iniciales:

PROBETA N

Área de contacto (AC): 75 cm2

Carga de rotura (Q): 67,08 KN = 6840,25 kg

PROBETA C

Área de contacto (AC): 75 cm2

Carga de rotura (Q): 44,13 KN = 4500,01 kg

Datos finales: Calculo Del Módulo De Rotura

PROBETA N

PROBETA C

9. ANÁLISIS DE RESULTADOS
Teniendo en cuenta que el tipo de esfuerzo que se tiene en este tipo de ensayos es
normal, la forma de falla en la madera es por aplastamiento, en este caso para las
dos probetas utilizadas.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA -9-
 LABORATORIO DE ESTRUCTURAS

Además, se hace un análisis según la siguiente tabla:

De la cual podemos concluir que la probeta N con un módulo de rotura de

91,203kg/cm2, tiene más resistencia a la compresión perpendicular a las fibras, por lo
cual es más aconsejable su utilización, esto en comparación con la probeta C, la
cual tiene un módulo de rotura de 60 kg/cm 2.

10. CONCLUSIONES

 Se pudo determinar la resistencia de compresión perpendicular a la fibra de

una madera con ayuda de la máquina de compresión y las indicaciones del
responsable de laboratorio.
 La probeta N tiene mayor módulo de rotura que la probeta C, por lo cual es
más resistente a la compresión perpendicular de sus fibras.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA - 10 -
 LABORATORIO DE ESTRUCTURAS

 Se consiguió determinar la fuerza de comprensión que soporta cada una de

las probetas.

11. REFERENCIAS BIBLIOGRÁFICAS

Hermoso Prieto, E. (2001). Caracterización mecánica de la madera estructural de

pinus sylvestris L . Madrid: Departamento de Industrias Forestales.

Martínez, I., & Vignote, S. (2005). Tecnología de la madera. España: Ediciones

Mundi-Prensa.

Facultad de Ingeniería

Programa de Ingeniería Civil

FACULTAD DE INGENIERÍA - 11 -
 LABORATORIO DE ESTRUCTURAS

Messer, O. (2007). Comportamiento en flexión de vigas laminadas que

incorporan Pino oregón.

Moreno, J., & Moya, R. (2006). Propiedades físico-mecánicas de la madera de

Tectona grandis Linn. F. (teca), proviniente de una plantación de ocho
años de edad en Cochabamba, Bolivia. Costa Rica: Revista Forestal Kurú.

Mott, R. (2009). Resistencia de materiales (Quinta Edición ed.). University of

Dayton.
