Fichas Tecnicas
Fichas Tecnicas

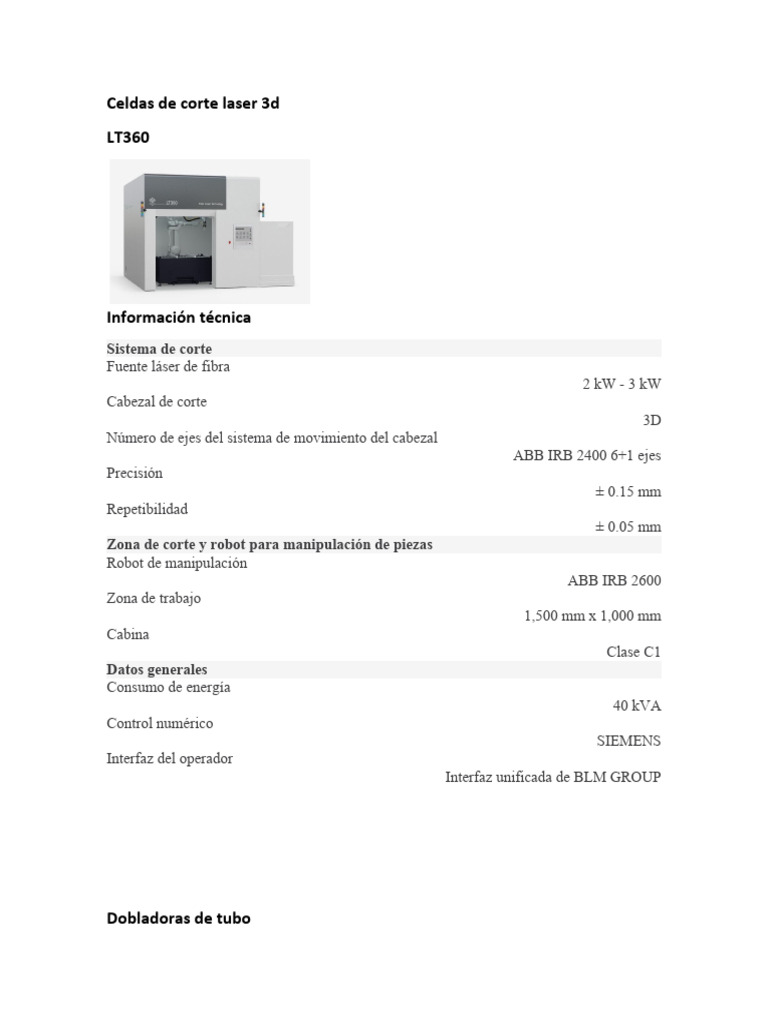

LT360
Información técnica
Sistema de corte
Fuente láser de fibra
2 kW - 3 kW
Cabezal de corte
3D
Número de ejes del sistema de movimiento del cabezal
ABB IRB 2400 6+1 ejes
Precisión
± 0.15 mm
Repetibilidad
± 0.05 mm
Zona de corte y robot para manipulación de piezas
Robot de manipulación
ABB IRB 2600
Zona de trabajo
1,500 mm x 1,000 mm
Cabina
Clase C1
Datos generales
Consumo de energía
40 kVA
Control numérico
SIEMENS
Interfaz del operador
Interfaz unificada de BLM GROUP
Dobladoras de tubo
Máquinas de corte por láser de tubo Sanseiko 1390
Dobladoras de alambre
E-FLEX
Información técnica
Capacidad de doblado
Alambre R=900 N/mm2
hasta Ø 8 mm
Alambre R=500 N/mm 2
hasta Ø 10 mm
Características de la máquina
Ejes CNC
5
Ángulo de doblado
0.1° - 240°
Radio de doblado
0.5 mm - Infinito
Distancia entre el centro de la matriz de doblado
y la posición trasera del cabezal de doblado
600 mm
Peso de la máquina
2,400 kg
Capacidad de bobina
1,500 kg
Potencia
Potencia máxima instalada
22 kW
Potencia media absorbida
8 kW
Capacidades
Distancia entre centros: 1000 mm.
Volteo sobre bancada: 360 mm.
Volteo sobre carro transversal: 223 mm.
Ancho de bancada: 187 mm.
Altura de centro: 179 mm.
Sección máx. del 16 x 16 mm.
portaherramientas
Recorrido máx. del carro 160 mm.
transversal
Recorrido máximo del charriot 95 mm.
Potencia
Motor principal 2 HP
Avances
Pasos en pulgadas 2 a 56 TPI
Pasos en milímetro 0,4-7 mm.
Pasos diametral pitch 4 a112 DP
Pasos módulo 0,1 a 7 M MP
Avance longitudinal 0,052 a 1,392 mm/rev.
Avance transversal 0,014 a 0,380 mm/rev.
Contrapunta
Cono de manga MT3
Diámetro manga 32 mm.
Curso de manga: 101 mm.
Peso y dimensiones
Peso 510 - 600 Kg.
Dimensiones 1960 x 760 x 1520 mm.
Marca: Travis
Ficha técnica
Dimensiones (LxAxH) 3558 x 910 x 1660 mm
Potencia 0,25 kW
Peso 183 kg
Características
Marca HELLER
Dimensiones mesa mm 1600x360
Ranuras en T mm 3x14
Giro de la mesa +/-35
Recorrido longitudinal mm 1300
Recorrido transversal mm/min 300
Recorrido vertical (Z) mm 450
Recorrido máximo del carnero mm 500
Cono husillo vertical 50ISO
Número de velocidades del husillo vertical 12
Rango de velocidad del husillo rpm 60-1750
Distancia mín./máx. husillo vertical a mesa mm 170-59
Distancia mín./máx. husillo vertical a centro de mm 405-905
columna
Cono husillo horizontal ISO 50
Número de velocidades de husillo horizontal 12
Rango velocidad husillo horizontal rpm 60-1750
Distancia min/max. husillo horizontal a mesa mm 0-420
Distancia del husillo horizontal al final del carnero mm 405-905
Avance longitudinal mm/min 25-800
Avance transversal mm/min 25-800
Avance vertical mm/min 8-267
Potencia del motor cabezal universal kw 0,04/0,053
Potencia motor husillo horizontal kw 0,04/0,053
Dimensiones (largo x ancho x alto) mm 2070x2025x2020
Peso neto Kg 2650
