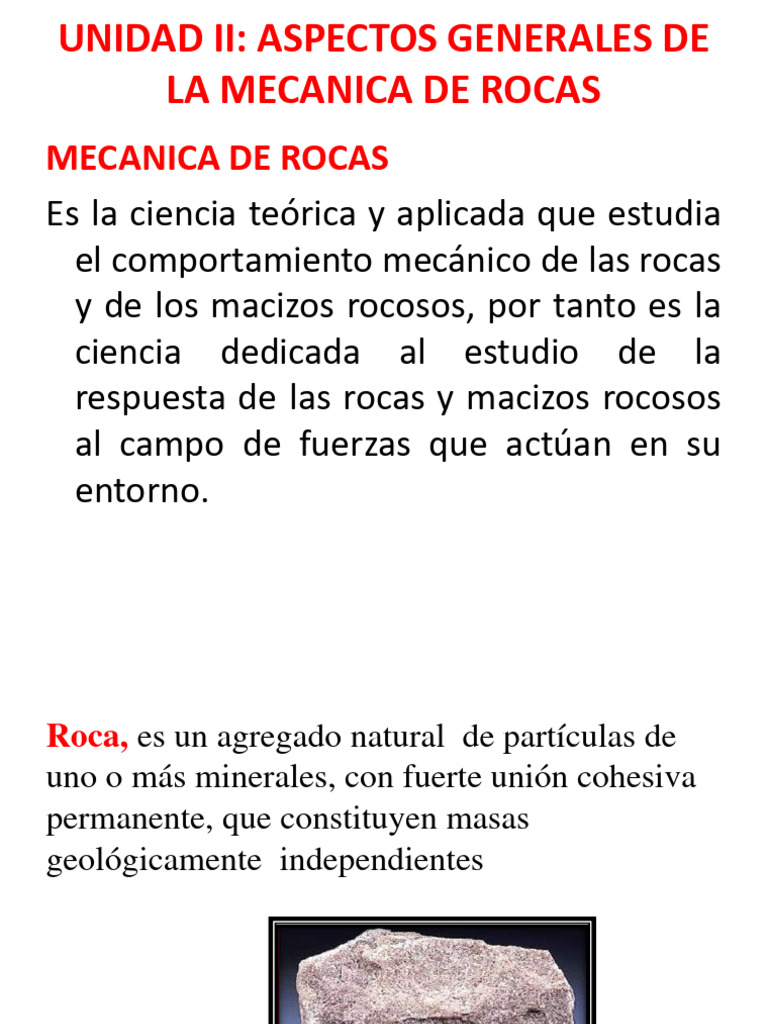

UNIDAD II: ASPECTOS GENERALES DE

LA MECANICA DE ROCAS
MECANICA DE ROCAS
Es la ciencia teórica y aplicada que estudia
el comportamiento mecánico de las rocas
y de los macizos rocosos, por tanto es la
ciencia dedicada al estudio de la
respuesta de las rocas y macizos rocosos
al campo de fuerzas que actúan en su
entorno.
Roca, es un agregado natural de partículas de
uno o más minerales, con fuerte unión cohesiva
permanente, que constituyen masas
geológicamente independientes
Suelo, agregado natural de partículas minerales
granulares y cohesivas, separables por medios
mecánicos de baja energía o por agitación en
agua.
Macizo rocoso, conjunto de matriz rocosa y
discontinuidades, presenta carácter
heterogéneo, comportamiento discontinuo y
normalmente anisótropo, consecuencia de la
naturaleza, frecuencia y orientación de los
planos de discontinuidad, que condicionan su
comportamiento geomecánico e hidráulico.
MATRIZ ROCOSA
 DIFERENCIAS ENTRE MECANICA DE
ROCAS Y DE SUELOS
• Los procesos de rotura de rocas intactas implican
mecanismos de fracturación como generación y
crecimiento de grietas en un medio seudo-
continuo, mientras que en los suelos la rotura no
afecta a la integridad mecánica de cada uno de
los granos individuales.
• Los suelos en las condiciones normales de
operación se suelen encontrar sometidos a
campos de tensiones débiles, siendo lo contrario
en las rocas.
• Las rocas tienen módulos elásticos
cientos de veces mayores que los suelos
y lo mismo ocurre con la resistencia.
• El flujo de agua las rocas es evidente,
esto se produce siguiendo fisuras o
canales determinados lo que suele
originar niveles bajos de permeabilidad,
mientras que en suelos el flujo se
produce a través de los poros que deja el
entramado de las partículas sólidas.
Macizo rocoso - Suelo
 CLASIFICACIÓN DE LAS ROCAS
Las rocas se clasifican en tres grupos:

Rocas Ígneas

Rocas Sedimentarias

Rocas Metamórficas

19
Rocas Ígneas
Se originan a partir de un magma
(rocas fundidas a muy alta
temperatura). El magma que cristaliza
bajo tierra forma rocas ígneas
intrusivas. El que alcanza la superficie
antes de solidificarse forma las rocas
ígneas. Son rocas muy resistentes de
textura densa y rígidas.

20
21
Rocas Metamórficas
Las rocas que han sido enterradas a gran
profundidad por la acción de placas tectónicas
convergentes pueden transformarse por el
aumento de la presión y de la temperatura. Ese
cambio se denomina metamorfismo, un
proceso que puede modificar cualquier tipo de
roca, sea sedimentaria, ígnea o incluso
metamórfica.
Son rocas que se caracterizan por tener una
resistencia medio alta, de baja porosidad.

22
23
Rocas sedimentarias
Rocas compuestas por materiales
transformados, formadas por la
acumulación y consolidación de materia
mineral pulverizada, depositada por la
acción del agua y, en menor medida, del
viento o del hielo glaciar. Son rocas que
tienen resistencia media a baja son poco
rígidas, dúctiles, porosas y presentan
textura cementada.
24
25
 Red conceptual de las Rocas

Ígneas Sedimentarias
Rocas
Se forman
cuando el
magma o
la lava se Tienen
enfría capas
Metamórficas

Poseen Se forman
poros o de la
Poseen
apecto arena
granos Se forman
áspero
visibles a de pedazos
simple de otras
Algunas
vista rocas
Se forman poseen
por la bandas y
alteración rayas
de otras
rocas
Algunas
contienen
restos de
organismos

26
 PASOS PARA CLASIFICAR ROCAS
A continuación se mencionara los aspectos
que se tienen que tomar en cuenta para la
clasificación :

a) Color

b) Textura

c) Resistencia (mediante ensayo a

compresión simple)
Color
Este se refiere a la coloración o pigmentación
que tiene la roca.
Textura
La textura de una roca se refiere a su
apariencia física o características de la
misma como ser: Rigidez, Vidriosa,
porosidad, etc.
Resistencia (ensayo a compresión simple)
Se determina la resistencia mediante el
ensayo a compresión simple, que consiste en
aplicar una carga puntual a un trozo de roca
hasta la rotura, y obtener la resistencia
mediante la expresión: 28
 Fc
c =
A
Dónde:
 c = Resistencia a compresión
simple.
Fc = carga aplicada hasta la rotura.
A = Área de la probeta (muestra)

29
ENSAYO COMPRESIÓN SIMPLE
Vista del compresor
junto con la probeta de
roca ,listos para hacer
la compresión simple
hasta la rotura de la
misma.
Tabla para clasificación de rocas (Gonzales de Vallejos)

32
 Ejemplo de Aplicación

Primeramente determinar sus aspectos como ser:

Color

Según la fotografía la roca tiene un color o pigmentación de color gris.

33
 Textura

La roca tiene una apariencia física rígida de baja porosidad .

Resistencia (mediante ensayo a compresión simple)

Cálculo de resistencia mediante el ensayo a compresión simple

Datos de laboratorio

Datos
Fc= 380 KN
Fc= 380000 N
A= 0,01m2 = 10 cm * 10 cm= 100 cm2 (sección rectangular)

34
De la tabla para obtener el tipo de roca a partir del valor de la resistencia a
compresión simple

35
Según la Tabla es una ROCA METAMORFICA
llamada PIZARRA, de resistencia
moderadamente dura.

36
Conocer la roca permite tomar decisiones correctas sobre
diferentes aspectos relacionados con las labores mineras y la
ingeniería.
Se podrá establecer la dirección en la cual se deben avanzar
UNIDAD IV:ESTABILIDAD DE TALUDES
EN MACIZOS ROCOSOS
La importancia de estudio de la estabilidad de taludes
radica tanto por el aspecto de inversión, como por las
consecuencias derivadas de su falla, los taludes
constituyen hoy una de las estructuras ingenieriles que
exigen mayor cuidado por parte del proyectista.
El desarrollo de las actuales vías de comunicación como:
• Canales
• Caminos (túneles)
• Ferrocarriles
• Construcción de presas de tierra
• 0bras de protección contra la acción de ríos
 Estabilidad

Se define estabilidad a la seguridad de una masa

de tierra o de un macizo rocoso contra la falla o
movimiento.
Por tanto es necesario definir criterios de
estabilidad de taludes, entendiéndose por tales
algo tan simple como el poder decir en un
instante dado cuál será la inclinación apropiada
en un corte o en un terraplén
 Tipología

Talud natural

Es su conformación actual tuvo como origen

un proceso natural.

Talud Artificial

Cuando se conformó artificialmente.

 Morfología

La naturaleza de los macizos rocosos que forma

un talud esta íntimamente relacionada con el
tipo de materiales que este compuesto y del
tipo de inestabilidad que este puede sufrir,
presentado las diferentes litologías y del distinto
grado de susceptibilidad potencial ante la
ocurrencia de deslizamientos o roturas.
Distintos tipos de morfología de los
macizos rocosos
FALLAS
 Modos de rotura en los Taludes
macizos rocosos
“Se define como rotura cuando la roca no puede soportar
las fuerzas aplicadas”.
• Como el “Macizo rocoso” es un medio natural cuya
litología preponderante es la roca y su principal
característica es la presencia de discontinuidades y/o
fracturas. Del comportamiento de las mismas se
derivan las fallas potenciales de rotura.
• Rotura planar
• Rotura en cuña
• Rotura por vuelco
• Rotura circulares o curva
• Rotura por pandeo de estratos
 POSIBLES RAZONES
• Razones geológicas: laderas posiblemente
inestables, orografía pronunciada,
estratificación, meteorización, etc.
• Variación del nivel freático: situaciones
estacionales, u obras realizadas por el
hombre.
• Obras de ingeniería: rellenos o excavaciones
tanto de obra civil, como de minería.
• Los taludes además serán estables
dependiendo de la resistencia del material del
que estén compuestos, los empujes a los que
son sometidos o las discontinuidades que
presenten. Los taludes pueden ser de roca o
de tierras. Ambos tienden a estudiarse de
forma distinta.
 ROTURA DE TALUDES EN ROCA
Los diferentes tipos de taludes en roca dependen de la
distribución y caracterisitcas de las discontinuidades entre las
principales tenemos:
a) Rotura por un plano que aflora en la cara o en el pie del
talud, con o sin grieta de tracción.
b) Rotura por un plano paralelo a la cara del talud por
erosión o perdida de resistencia del pie
c) Rotura de cuña
Corresponde al deslizamiento de un bloque en
forma de cuña, formado por dos planos de
discontinuidad a favor de su línea de
intersección.
CONDICION
ROTURA CIRCULAR
 METODOS DE ESTABILIDAD EN
TALUDES
Para cada modo de rotura hay un método de
cálculo específico
• Métodos Analíticos
• Método De Equilibrio Limite
• Métodos Numéricos
 Dureza de la Roca
Escala de dureza de Mohs
 Fisionomía de las rocas
Las propiedades fisonómicas fundamentales a
considerar son: el color, el tamaño de grano y la
textura; también forma parte del aspecto de las
rocas la alteración y la meteorización.
Color de las rocas
Resulta difícil de cuantificar y es conveniente
utilizar métodos sencillos y más o menos
normalizados donde se proponen unos colores
básicos a los que se puede añadir un calificador
(intensidad) y un valor de alto rango (tono).
Tamaño de grano de las rocas
Textura - Factor de textura - estructura
La textura se refiere a la apariencia física general
de los granos individuales de la matriz rocosa
(tamaño, forma, grado de cristalización,
disposición de elementos).
Factor de Textura, es la relación entre los
granos, el modo en que están distribuidos
dentro de la matriz rocosa (orientaciones
irregulares, orientaciones preferentes, etc.).
Estructura, hace referencia a una escala mayor:
homogeneidad (misma apariencia de toda la
masa rocosa); bandeado (capas de diferente
composición mineral).
Meteorización y Alteración
Se refieren a procesos destructivos, físicos o
químicos, que provocan cambios en las
propiedades de las rocas.
Meteorización ,se considera meteorización a
cualquier proceso destructivo debido a la acción
directa del clima y a procesos superficiales; es
decir, procesos mecánicos y/o químicos en la
superficie, o cerca de ella, que se traducen en
una descomposición de los minerales originales
(primarios) con la formación de otros diferentes
(secundarios).
Alteración
Son los cambios en la composición química o
mineralógica producida por las aguas
subterráneas o los fluidos hidrotermales,
modificando de esta forma sus características y
propiedades originales.
Concepto de alteración y desgaste de
las rocas
El grado de alteración de una roca es un parámetro
con el que se trata de definir el estado presente de
la roca.
La expresión que representa la alteración está dada
por:
i(%)= (P2-P1)*100/P1
i = Índice o grado de alteración (%).
P1 = Peso del espécimen de la roca.
P2 = Peso de la roca saturada
 Propiedades de las discontinuidades
• Orientación (rumbo y buzamiento)
• Espaciado
• Persistencia o continuidad
Apertura
 MÉTODOS DE CLASIFICACIÓN
• RQD - (Rock Quality Designation) Designación
de La Calidad de Roca, Deere (1967).
• Q - (Tunnel Quality Index) Índice de la Calidad
del Túnel, Barton (1974).
• RMR - (Rock Mass Rating) Clasificación de la
Masa Rocosa, Bieniawski (1973, 1989).
• Clasificación Geomecánica SMR – (Slope Mass
Rating) índice de inclinación de la masa
rocosa, Romana, para taludes
 RQD - (Rock Quality Designation)
Deere (1967).
Se basa en la recuperación modificada de un
testigo (El porcentaje de la recuperación del
testigo de un sondeo). Depende indirectamente
del número de fracturas y del grado de la
alteración del macizo rocoso.
 longitud de los fragmentos > 10cm
RQD = _______________________________ *100
longitud total perforada
Clasificación de los macizos rocosos según
Deere
Fórmula alternativa (cuando no hay sondeos
testigos de perforación)
Calcular el índice de calidad de la roca por
medio de la fórmula de Palstrom:
RQD = 115 - 3.3 *Jv
Jv = número de discontinuidades por metro
cúbico
 Q - (Tunnel Quality Index), Barton
(1974).(Instituto Geotécnico Noruego)
Q = (RQD* Jr*Jw)/Jn*Ja*SRF
RQD (Deere).
Jn: índice de diaclasado (n° de familias de discontinuidades).
Jr: índice de rugosidad de las discontinuidades.
Ja: índice de alteración de las discontinuidades.
Jw: factor de reducción por presencia de agua.
SRF: factor de reducción por tensiones.
RQD/Jn, Representa crudamente el “tamaño” de los bloques
Presentes
Jr/Ja, Representa rugosidad y características de resistencia al
corte de las Diaclasas (paredes y/o relleno).
Jw/SRF, Representa las tensiones activas, presión de agua y
estado tensional para distintos tipos de macizos encontrados
durante la excavación.
Tabla para encontrar el parámetro Jn
Tabla para encontrar el parámetro Jr
Tabla para encontrar el parámetro Ja
Tabla para encontrar el parámetro Jw
Tabla para encontrar el parámetro SFR
Barton, 1974
Tabla para la clasificación según Barton
 RMR - (Rock Mass Rating), Bieniawski
(1973, 1989)
Clasificación geomecánica basada en el índice RMR
que nos da una estimación de la calidad del macizo
rocoso, considerando los siguientes factores:
• Resistencia Compresiva de la roca.
• Índice de la Calidad de la Roca - RQD.
• Espaciamiento de Juntas.
• Condición de Juntas.
• Presencia de Agua.
• Corrección por orientación.
 RMR = 1+2+3+4+5
1 = Resistencia a compresión simple
macizo intacta
2 = Índice de Deere
3 = Espaciamiento entre discontinuidades
4 = Condiciones de las discontinuidades
5 = Agua subterránea obtenemos
Tabla para encontrar el parámetro 1
Tabla para encontrar el parámetro 2
Tabla para encontrar el parámetro 3
Tabla para encontrar el parámetro 4
Tabla para encontrar el parámetro 5
Tabla para la clasificación según Bienawski
 Clasificación Geomecánica SMR –
(Slope Mass Rating), para taludes
SMR = RMR – (F1*F2*F3) + F4
Se introduce una serie de modificaciones en
función de las características del talud, de forma
que es posible determinar el grado de calidad y
fiabilidad que ofrece un talud rocoso.
Se parte del índice RMR, al que se le resta un
factor de ajuste, función de la orientación de las
juntas y se le suma otro coeficiente en función
del método de excavación aplicado:
F1 depende del paralelismo entre el rumbo de
las juntas y la cara del talud:
1.00 --- rumbos paralelos
0.15 --- ángulo iterrumbos mayor a 30º
donde la probabilidad de rotura es muy
baja).
F2 depende del buzamiento de las juntas:
1.00 ---- buzamiento superior a 45°
0.15 --- buzamiento inferior a 15°
F3 representa la relación existente entre los
buzamientos de los planos de discontinuidad
(βj) y del talud (βs)
F3 = βj – βs --- Rotura plana
F3 = βj + βs ---- Rotura con vuelo
F4 se refiere a la influencia del método de
excavación utilizado en la estabilidad del talud:
• Los métodos que originen un mayor residuo o
fisure las capas superficiales del talud
favorecerán el desprendimiento de
fragmentos y bloques rocosos, precipitándose
ladera abajo hacia la zona de explanación.
Tabla para determinar la calidad del talud
rocoso según SMR
Tabla para determinar los valores para cada
forma de falla SMR
 RANGOS EXTREMOS
Todos los taludes con valores del SMR inferiores
a 20 se caen rápidamente.
No se han encontrado taludes con valores del
SMR inferiores a 10 lo que indica que no son
físicamente factibles.
Tabla para determinar la resistencia a
compresión simple de acuerdo a identificación
de campo
UNIDAD I: GEOLOGIA APLICADA A LA
INGENIERIA CIVIL
Geología: griego Geo = Tierra y Logos
= Estudio
Es una ciencia que estudia la tierra en
sus diversos aspectos referidos a su
formación, evolución, composición,
ocurrencia de fenómenos, modelado
exterior y la búsqueda de materiales
como el petróleo y los minerales
RAMAS DE LA GEOLOGÍA

 Geología física
 Geognosia
 Geología histórica
 Geología aplicada
1. Geología Física: Estudia los agentes
y los procesos que originan los cambios
de la tierra.
Geología Cósmica
Fisiografía
Geomorfología
Geología estructural.
Geología Cósmica: Investigar y
deducir el origen de la tierra como
planeta y el sistema solar al que
pertenece.

Fisiografía: Estudia el relieve terrestre

y los agentes que la estructuran.
Geomorfología: Interpretar las formas del
relieve terrestre.

Geodinámica: Las fuerzas internas y externas

que originan los cambios y transformaciones
en la tierra.

Geología estructural: Estudia los

movimientos y deformaciones que ha sufrido
y sufre aun la corteza terrestre.
2. Geognosia: Estudia las sustancias y
materiales constitutivos de la tierra,
principalmente de la corteza exterior, se
divide en: Geoquímica (estudia la
existencia y distribución de los elementos
químicos de la tierra),Mineralogía (estudia
los minerales en lo relativo a la génesis,
composición química y sus formas),
Petrología (estudia a las rocas
componentes de la corteza terrestre, en su
origen, composición y modificaciones).
 3. Geología Histórica
Estudia la sucesión de los cambios que han
ocurrido en la faz de la tierra desde su origen
hasta la actualidad y se subdivide en:
Estratigrafía (estudia el orden cronológico de
la formación de las rocas sedimentarias y los
ambientes de deposición de los sedimentos
que le dieron origen), Paleontología (estudia
los restos de los seres que han habitado la
tierra en el pasado geológico, tratando de
descifrar el comienzo de su aparición, su
evolución y las causas de su desaparición).
 4. Geología Aplicada
Es la rama que estudia la geología con un
criterio práctico de aplicación al
aprovechamiento de los recursos de la
tierra o como ciencia auxiliar de otras, tal
como la ingeniería, se subdivide en:
Geología del petróleo, estudia la
formación, migración, acumulación de los
hidrocarburos como el petróleo y el gas.
Geología minera (estudia la formación,
concentración de los minerales que existen
en la corteza terrestre, su exploración y
evaluación)
Hidrogeología (estudia las aguas
subterráneas, en lo referente a su
acumulación, movimiento y extracción)
Geotecnia (es una rama de auxilio directo a la
ingeniería, en cuanto esta debe diseñar o
construir obras tales como vías terrestres,
túneles, diques, etc.)
 PROCESOS MAGMÁTICOS
Consisten en la formación de rocas por el
enfriamiento o consolidación de una masa
en estado de fusión llamada magma, que
asciende desde el interior de la litósfera.
El Magma, es una masa fluida engendrada en
el interior de la corteza terrestre, de la que
se deduce se derivan las rocas ígneas
mediante diferenciaciones, cristalización y
otros procesos de consolidación.
Cuando la consolidación del magma tiene lugar
en el interior de la corteza, se forman las
rocas ígneas plutónicas o intrusivas, en
cambio cuando el magma alcanza la
superficie y allí se consolida, da origen a las
rocas ígneas volcánicas o efusivas.
Las rocas ígneas, se han formado a altas
temperaturas por consolidación y
enfriamiento del magma, están compuestas
fundamentalmente por silicatos, cuya
composición mineral depende de la
composición química del magma
 COMPONENTES DEL MAGMA
CO2,puesto de las siguientes fracciones:
 Una volátil constituida por gases como el
CO2, combinaciones de azufre, vapor de
agua, etc.; esta porción volátil es la que
confiere fluidez al magma para su
movimiento.
 Una parte no volátil, que consiste
mayormente en silicatos al estado de fusión,
los que al cristalizar por enfriamiento forman
las rocas ígneas.
La composición química del magma es:
ELEMENTO PORCENTAJE

Oxígeno 46.59
Silicio 27.72
Aluminio 8.13
Hierro 5.01
Calcio 3.63
Sodio 2.85
Potasio 2.6
Magnesio 2.09
Titanio 0.63
Fosforo 0.13
Hidrógeno 0.13
Manganeso 0.1
Otros 0.39
Total 100
La actividad magmática
Se origina en el Sial y el Sima y para
ascender a niveles superiores, el
magma aprovecha las líneas de
debilidad de la litósfera como ser las
grandes fallas o roturas por las que
ascienden primeramente los gases, los
que arrastran al magma plástico que
así aumenta su fluidez para su
movimiento, el magma tiene una
temperatura de entre 1000 ºC y 1200ºC
 PLUTONISMO
Se denomina así a la serie de procesos
sufridos por el magma por debajo de la corteza
terrestre. Si en su desplazamiento el magma
no puede alcanzar la superficie terrestre, de
manera lenta pero en forma compleja cristaliza
en la profundidad, da origen así a las llamadas
rocas ígneas plutónicas intrusivas, estas rocas
se caracterizan por presentar una estructura
cristalina en la cual los cristales son visibles a
simple vista; cuando todos los minerales de la
roca han llegado a formar cristales, se dice que
dicha roca posee una estructura holocristalina.
 VULCANISMO
Es el conjunto de fenómenos que ocurren
cuando el magma asciende hasta alcanzar la
superficie dando origen a la formación de
volcanes que son aparatos constituidos por los
materiales ígneos en su salida al exterior de la
corteza terrestre.
FENÓMENOS GEOLÓGICOS
Se denomina fenómenos geológicos a los
acontecimientos que ocurren en la tierra como
consecuencias de las fuerzas que actúan en
ella, modificando su composición, su estructura
interna y su configuración exterior.
Geodinámica Interna, se denomina así al
conjunto de fenómenos que tienen lugar dentro
de las capas constituyentes de la tierra hasta
una profundidad de 1200 Km.
Geodinámica Externa, se denomina así al
conjunto de fuerzas que actúan en la superficie
terrestre como resultado de las reacciones de
la atmósfera y la hidrósfera sobre la litosfera
 METAMORFISMO
Consiste en la transformación profunda de las
rocas a causa de modificaciones sustanciales
de su naturaleza física y química por acción de
los agentes del metamorfismo.
FUERZAS EXTERNAS
Son las Fuerzas o agentes que tratan de destruir
todo cuanto asoma por encima del nivel del mar y
tenemos:
○ Agentes, son el calor, el frío, el viento, la lluvia y la
gravedad.
Meteorización, es la alteración o destrucción de
las rocas por acción de los agentes físicos y
químicos de la atmósfera, que producen la
meteorización física o desintegración y la
meteorización química o descomposición
respectivamente.
Erosión, es el proceso por medio del cual los
agentes activos obtienen y transportan a los
minerales, la erosión se clasifica de acuerdo al
agente de remoción que actúa y podrá ser: Eólica
por la acción del viento; fluvial, por el agua
superficial; glacial, por la acción de los glaciales y
marina por la acción del mar.
