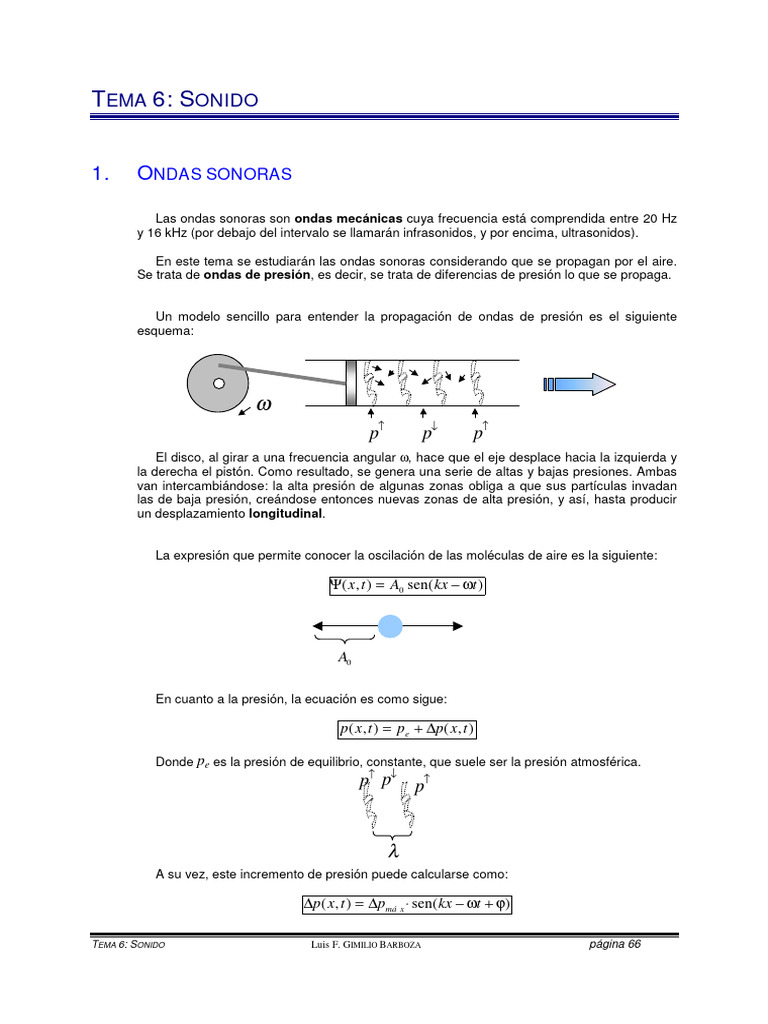

1. ONDAS SONORAS
Las ondas sonoras son ondas mecánicas cuya frecuencia está comprendida entre 20 Hz
y 16 kHz (por debajo del intervalo se llamarán infrasonidos, y por encima, ultrasonidos).
En este tema se estudiarán las ondas sonoras considerando que se propagan por el aire.
Se trata de ondas de presión, es decir, se trata de diferencias de presión lo que se propaga.
ω
p↑ p↓ p↑
El disco, al girar a una frecuencia angular ω, hace que el eje desplace hacia la izquierda y
la derecha el pistón. Como resultado, se genera una serie de altas y bajas presiones. Ambas
van intercambiándose: la alta presión de algunas zonas obliga a que sus partículas invadan
las de baja presión, creándose entonces nuevas zonas de alta presión, y así, hasta producir
un desplazamiento longitudinal.
Ψ( x , t ) = A0 sen( kx − ωt )
A0
p ( x , t ) = p e + ∆p ( x , t )
λ
A su vez, este incremento de presión puede calcularse como:
∂2Ψ 1 ∂2Ψ
= ⋅
∂x 2 v 2 ∂t 2
Ψ ( x1 )
F1 F2
A
x1 x2
∆ p1 ∂x ∆p2 Ψ ( x2 )
( ∆p 1 − ∆p2 ) ⋅ A = m ⋅ a
( ∆p 1 − ∆p2 ) ⋅ A = ρ ⋅ V ⋅ a
( ∆p 1 − ∆p2 ) ⋅ A = ρ ⋅ A ⋅ ∂x ⋅ a
∂2Ψ
La aceleración se define como: a= .
∂t 2
∂2Ψ ∂2Ψ
a=
∂t 2
→ ( ∆p 1 − ∆p 2 ) ⋅ A = ρ ⋅ A ⋅ ∂x ⋅
∂t 2
∆p1 − ∆p2 ∂ 2Ψ ∆p2 − ∆p1 ∂2Ψ
= ρ⋅ 2 → − = ρ⋅ 2
∂x ∂t ∂x ∂t
∂( ∆p) ∂2Ψ
− = ρ⋅ 2
∂x ∂t
∆p ∂p
B = −V ⋅ o B = −V ⋅
∆V ∂V
1
• dilatación: ∆V = − V ⋅ ∆p
B
• compresibilidad: ∆V = β ⋅ V ⋅ ∆T
∂p
• proceso isotermo: BT = −V ⋅ ( T = cte)
∂V T
∂p
• proceso adiabático: BS = −V ⋅ ( S = cte) (entropía)
∂V S
La transmisión del sonido a través del aire es muy rápida, y a la vez, el aire es muy mal
conductor del calor. Por ello, se puede considerar como un proceso adiabático.
∆p ∆V
B = −V ⋅ → ∆p = − B ⋅
∆V V
Vi = A ⋅ δx
V f = A ⋅ δx '
V f = A ⋅ δx ' = A ⋅ ( δx + ∆ψ) = A ⋅ δx + A ⋅ ∆ψ = Vi + A ⋅ ∆ψ
∆V = A ⋅ ∆ψ
∆V A ⋅ ∆ψ ∆ψ
∆p = − B ⋅ = −B ⋅ → ∆p = − B ⋅
V A ⋅ δx δx
En el paso al límite:
∂ψ
∆p = − B ⋅
∂x
∂( ∆p) ∂2 ψ ∂2 ψ ∂2 ψ
− = ρ⋅ 2 → B ⋅ 2 = ρ⋅ 2
∂x ∂t ∂x ∂t
∂2 ψ ρ ∂2 ψ
= ⋅
∂x 2 B ∂t 2
1 ρ
2 =
v B
B
v=
ρ
BS
v aire =
ρ
p ⋅ V γ = cte
∂p
BS = −V ⋅
∂V S
p ⋅ V γ = cte → V γ ⋅ dp + γ ⋅ p ⋅ V γ −1 ⋅ dV = 0
∂p − γ ⋅ p
=
∂V V
∂p −γ ⋅ p
BS = −V ⋅ = −V ⋅ = γ⋅p
∂V S V
BS = γ ⋅ p
γ⋅ p
v=
ρ
∆p = ∆pmax ⋅ sen( kx − ωt + ϕ)
ψ = A0 ⋅ sen( kx − ωt )
∂ψ
∆p = − B ⋅
∂x
Derivando la ecuación del movimiento vibratorio para obtener la presión:
∆p = − B ⋅ A0 ⋅ k ⋅ cos( kx − ωt ) = + B ⋅ A0 ⋅ k ⋅ sen( kx − ωt − π 2)
• presión máxima: ψ= 0
∆pmax = B ⋅ A0 ⋅ k
B = ρ⋅ v 2
∆pmax = ρ ⋅ v 2 ⋅ k ⋅ A0
etc...
En este punto se estudiará la energía que transporta el sonido. Para ello, partiremos del
trabajo que se realiza en un cilindro, debido a las diferencias de presión entre las dos caras.
Si no hay sonido, la presión es igual a ambos lados, luego la fuerza resultante es nula.
Si hay sonido, aparece una fuerza resultante, Fx. Esta fuerza, según la definición de
presión como fuerza por unidad de superficie, se conoce y vale:
Fx = A ⋅ ∆p
dW = F ⋅ dψ
dW = A ⋅ ∆p ⋅ dψ
dW dψ
P= = A ⋅ ∆p ⋅ = A ⋅ ∆p ⋅ v part
dt dt
dW ∂ψ ∂ψ
= −A⋅ B⋅ ⋅
dt ∂x ∂t
La ecuación general del movimiento de las partículas puede derivarse con respecto a x o a
t, con lo que dicha potencia puede conocerse:
ψ = A0 ⋅ sen( kx − ωt )
∂ψ
= A0 ⋅ k ⋅ cos( kx − ωt )
∂x dW
= A ⋅ B ⋅ A0 ⋅ k ⋅ cos( kx − ωt ) ⋅ A0 ⋅ ω ⋅ cos( kx − ωt )
∂ψ dt
= − A0 ⋅ ω ⋅ cos( kx − ωt )
∂t
dW
= A ⋅ B ⋅ A0 2 ⋅ k ⋅ ω ⋅ cos 2 ( kx − ωt )
dt
β
v= → B = v2 ⋅ ρ
ρ
dW
= A ⋅ v 2 ⋅ ρ ⋅ A0 2 ⋅ k ⋅ ω ⋅ cos 2 ( kx − ωt )
dt
Se define como intensidad a la energía que transporta el sonido por unidad de tiempo y
por unidad de superficie perpendicular al desplazamiento.
P
I=
A
I = B ⋅ A0 2 ⋅ k ⋅ ω ⋅ cos 2 ( kx − ωt )
Como el valor medio del coseno elevado al cuadrado es ½, el promedio de esta intensidad
es:
1
I= ⋅ B ⋅ A0 2 ⋅ k ⋅ ω
2
( ∆p ) 2
I=
má x
2⋅v⋅ρ
Nivel de intensidad
I
β = 10 ⋅ log
I0
En el mundo real, no existen los sonidos basados en una onda pura de tipo seno o
coseno. Se trata, en realidad, de una combinación de diversos tipos de ondas superpuestas.
Por ejemplo, esta nota en una flauta y en un violín presenta distintos aspectos, con la
misma frecuencia pero forma totalmente distinta.
LA de violín
Ambas ondas tienen la misma frecuencia (ambas son un LA de la misma escala), mientras
que difieren en su timbre. Esto se debe a que en una de ellas intervienen algunos armónicos
y en la otra otros distintos. Además, como ambas son la misma nota, en las dos el armónico
fundamental es el mismo.
Según Fourier, cualquier señal periódica puede escribirse como suma de funciones
armónicas.
N
f (t ) = ∑ An ⋅ sen( 2 ⋅ π ⋅ νn ⋅ t )
n =1
Para producir un sonido más intenso, se emplean a menudo cajas de resonancia. En este
tema, estudiaremos el comportamiento del sonido dentro de un tubo, en tres casos distintos.
∆p = 0 ∆p = 0
Para que se puedan dar ondas estacionarias, en los dos extremos han de aparecer
antinodos (amplitudes máximas).
λ
L = n⋅
2
2⋅ L
λn =
n
v = λ n ⋅ νn
v
νn =
λn
n
νn = v ⋅
2⋅ L
BS
v=
ρ
BS n
νn = ⋅
ρ 2⋅ L
v
ν1 =
2⋅ L
Con lo que la ecuación también puede expresarse como:
νn = n ⋅ ν1
γ⋅ p n
νn = ⋅
ρ 2⋅ L
λ = 2⋅ L λ= L
∆p = 0
La longitud del tubo queda entonces como un número entero impar de cuartas partes
de longitudes de onda:
λ
L = (2n − 1) ⋅
4
4⋅ L
λn =
2n − 1
v
νn =
λn
2n − 1
νn = v ⋅
4⋅ L
Otras formas de expresar la frecuencia son:
BS 2 n − 1
νn = ⋅ νn = ( 2n − 1) ⋅ ν1
ρ 4⋅ L
4
λ = 4⋅ L λ= ⋅L
3
Su esquema es el siguiente:
L
Los dos extremos son nodos. Las expresiones de la longitud, longitudes de onda y
frecuencias coinciden con las del tubo abierto, puesto que la distancia entre nodos es
igual a la distancia entre antinodos.
λ = 2⋅ L λ= L
6. BATIDOS O PULSACIONES
ψ1 = A ⋅ sen( k1 x − ω1t )
ψ2 = A ⋅ sen( k 2 x − ω2 t )
∆k ∆ω
ψ1 + ψ2 = 2 ⋅ A ⋅ cos x− t ⋅ sen( kx − ωt )
2 2
ψ1 ψ2
∆k ∆ω
sen( kx − ωt ) cos x− t
2 2
∆k ∆ω
2 ⋅ A ⋅ cos x− t ⋅ sen( kx − ωt )
2 2
En la onda resultante se pueden apreciar las pulsaciones antes citadas. En ella, los nodos
son los puntos con intensidad nula, mientras que los antinodos tendrán intensidad máxima.
1 2π
Tbat = ⋅
2 ω
Se utiliza la mitad de ese valor, puesto que el período de las pulsaciones es la mitad del
período de la envolvente (el coseno). Sustituyendo ahora:
1 2π 1 4π
Tbat = ⋅ = ⋅
2 ∆ω 2 2 ∆ω
2π
Tbat =
ω1 − ω2
1 ω1 − ω2 ω1 ω2
νbat = = = − = ν1 − ν2
Tbat 2π 2π 2π
νbat = ν1 − ν2
7. EFECTO DOPPLER
El hecho de la existencia del efecto Doppler es algo cotidiano. Cuando estamos quietos y
vemos un coche pasar, su sonido se vuelve más agudo cuanto más se acerca, para volverse
grave conforme se empieza a alejar.
El efecto Doppler consiste en que un observador recibe una frecuencia distinta a la que en
realidad está emitiendo un emisor, debido al movimiento relativo entre ambos.
Este efecto no sólo se cumple para las ondas sonoras. Para determinar si una estrella se
acerca o aleja de la Tierra, se observa su frecuencia, y si está más cercana al rojo, la estrella
se aleja, mientras que si lo está del azul, se acerca.
Supondremos que tanto el emisor como el observador se mueven hacia la derecha, y que
el emisor se desplaza a mayor velocidad.
v ⋅Te
t = Te v e ⋅ Te
λ = 2 ⋅ v ⋅ Te − ( v ⋅ Te + v e ⋅ Te ) = 2 ⋅ v ⋅ Te − v ⋅ Te − v e ⋅ Te = ( v − v e ) ⋅ Te
λ = ( v − v e ) ⋅ Te
En cuando al observador:
λ
t = To v o ⋅ T0
v ⋅ T0
λ = v ⋅ To − v o ⋅ To = ( v − v o ) ⋅ To
(v − v ) ⋅ T = (v − v ) ⋅ T
e e o o
( v − v ) ⋅ ν1 = ( v − v ) ⋅ ν1
e o
e o
v − vo
νo = νe ⋅
v − ve
v ± vo
νo = νe ⋅
v ± ve
v − vo
• νo = νe ⋅ si
v − ve
v + vo
• νo = νe ⋅ si
v − ve
v + vo
• νo = νe ⋅ si
v + ve
v − vo
• νo = νe ⋅ si
v + ve
Todo esto se cumple siempre que la velocidad del emisor sea menor que la velocidad del
sonido. En el caso de que sea mayor, no hay efecto Doppler.
1
c − vR 2
νo = νe ⋅
c + vR
