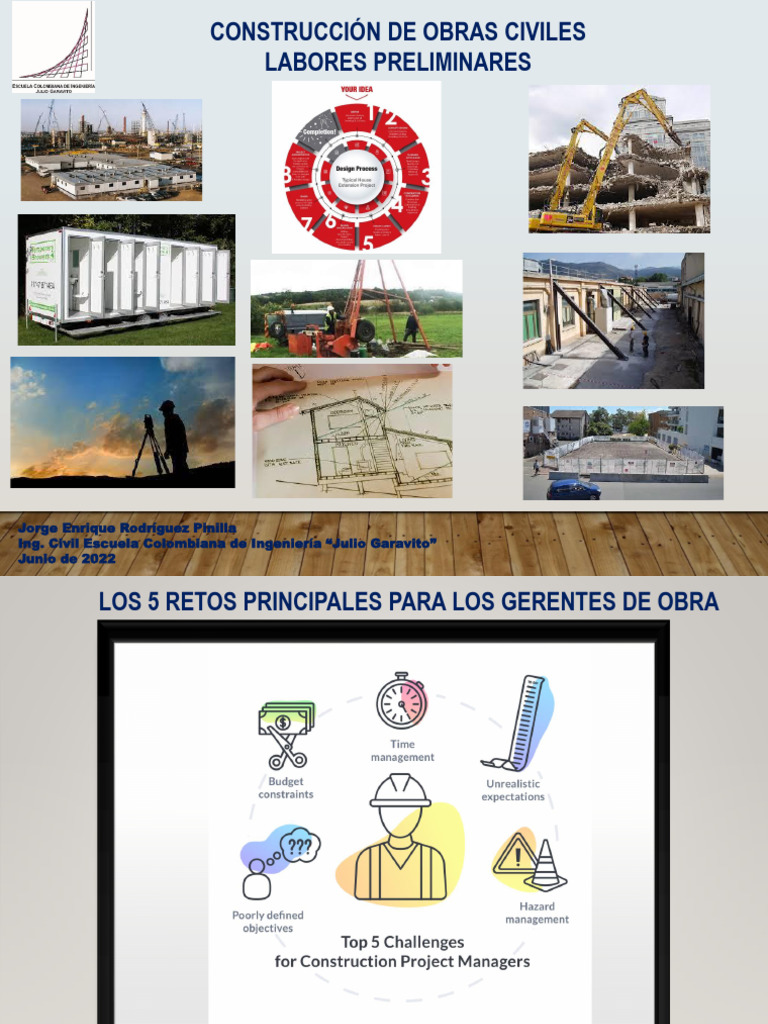

CONSTRUCCIÓN DE OBRAS CIVILES

LABORES PRELIMINARES

Jorge Enrique Rodríguez Pinilla

Ing. Civil Escuela Colombiana de Ingeniería “Julio Garavito”
Junio de 2022
LOS 5 RETOS PRINCIPALES PARA LOS GERENTES DE OBRA
 ASPECTOS NORMATIVOS
En el desarrollo de un proyecto es fundamental el conocimiento de las diferentes normas que
deben considerarse durante la etapa de planeación, diseño y ejecución. Pasar por alto alguna
norma puede tener diferentes implicaciones, entre ellas:
•Demoras por la necesidad de licencias o permisos adicionales.
•Incremento de costos por la elaboración de estudios no contemplados.
•Sanciones o suspensiones por malas ejecuciones.
•Rediseños de proyectos por no considerar alguna limitante de las normas.
•Demoliciones o cambios durante la ejecución por aspectos no contemplados
•Demandas porque después de entregado el proyecto se evidencia que no fueron tenidos
muchos aspectos.

Artículo cortesía del Ing. Jose Joaquín Álvarez Enciso, Master of

Engineering de la Universidad de los Andes.
En mayo de 2015 el Gobierno nacional compiló una gran cantidad de decretos para unificar en
una sola norma los diferentes aspectos de un sector de la economía, normalmente en cabeza de
un Ministerio.
Estos decretos, denominados únicos, se definen de esta manera:
“Los Decretos Únicos son aquellos expedidos por el Gobierno nacional en los cuales se
incorporan en un solo cuerpo normativo las disposiciones de carácter reglamentario vigentes, de
competencia de los sectores de la administración pública nacional; con el objetivo de permitir un
mejor conocimiento del Derecho y tener certeza sobre la vigencia de las normas, en aras de
facilitar a los ciudadanos y las autoridades el ejercicio de sus derechos y el cabal cumplimiento
de sus deberes.”
Cada Decreto Único compila en promedio más de 50 decretos. El más relevantes para el sector
de la construcción es el 1077 de 2015: Decreto Único Reglamentario del Sector Vivienda,
Ciudad y Territorio, que está a cargo del Ministerio de Vivienda, Ciudad y Territorio, compila
más 100 decretos y ya cuenta con más de 20 modificaciones.
Se tiene la ventaja de contar en un solo documento con las normas del sector, pero su
gran extensión lo vuelve inmanejable porque contiene más de 1200 artículos, más de
800 páginas y reglamenta demasiadas leyes.
En esta norma se compilan decretos que reglamentan los aspectos de las licencias de
urbanismo y construcción para cualquier proyecto que incluya edificaciones en el país y se
detallan otros criterios. Algunos de los requisitos a tener en cuenta son:
•Obligación de los Municipios a incorporar la gestión del riesgo en sus normas de
ordenamiento territorial (Ley 1523 de 2012).
•Obligación por parte de los urbanizadores de realizar estudios detallados de amenaza y
riesgo por fenómenos de remoción en masa o inundación como requisito previo para
obtener la licencia de urbanismo (Ley 9/97).
•Exigencia de contar con una interventoría para proyectos contratados con el Estado (Ley
80/93).
•Obligación de presentar proyectos arquitectónicos que tengan en cuenta a las personas
en condición de discapacidad (Ley 1680/13).
•Exigencia de estudios arquitectónicos, geotécnicos, estructurales, no estructurales (Ley
400/97).
•Necesidad de contar con revisor estructural independiente y un supervisor
técnico independiente en ciertos casos (Ley 1796/16).
DECRETOS ÚNICOS
 ASPECTOS NORMATIVOS PARA CONSTRUCCIÓN DE
EDIFICACIONES: CONSTRUCCIÓN SOSTENIBLE
En el marco normativo aparece: el Decreto 1285 del 12 de junio de 2015 establece Que la
Norma de Sismo Resistencia NSR-10. en su Título A. relativo a los "Requisitos Generales de Diseño y
Construcción Sismo Resistente". Capítulo A.1 .. en su punto A.1.3.13. señala “las construcciones que se
adelanten en territorio nacional deben cumplir con la legislación y reglamentación nacional,
departamental y municipal o distrital respecto al uso responsable ambientalmente de materiales y
procedimientos constructivos. Se deben utilizar adecuadamente los recursos naturales y tener en
cuenta el medio ambiente sin producir deterioro en él y sin vulnerar la renovación o disponibilidad futura
estos materiales. Esta responsabilidad ambiental debe desarrollarse desde la diseño y aplicarse y
verificarse en la etapa de construcción, por todos los profesionales y demás personas que intervengan
en dichas etapas”
ASPECTOS NORMATIVOS CONSTRUCCIÓN SOSTENIBLE
ASPECTOS NORMATIVOS CONSTRUCCIÓN SOSTENIBLE
ASPECTOS NORMATIVOS CLASIFICACIÓN DE
EDIFICACIONES NSR-10, TÍTULO K
 DESCRIPCION RESUMIDA DE UNA EDIFICACION

DEFINICION DEL UNIFORMAT II

El UNIFORMAT II es una clasificación estándar de elementos de construcción y obras

civiles complementarias, designada en la ASTM como “E1557-02”. En algunas ocasiones
los elementos son denominados como sistemas de construcción o montajes. En términos
de Gerencia de Proyectos, el UNIFORMAT II, puede ser considerado como una
Estructura Detallada de Trabajo EDT (WBS Work Breakdown Structure), para
edificaciones o proyectos civiles complementarios.
CLASIFICACIONES INTERNACIONALES DE ELEMENTOS
 UNIFORMAT II NIVEL 1
Clasificación de elementos de Edificios (E1557-02)

1 A SUBESTRUCTURA
2 B CASCARON
3 C INTERIORES
4 D SERVICIOS
5 E EQUIPOS & AMOBLAMIENTO
6 F. CONSTRUCCIÓN ESPECIAL & DEMOLICIÓN
7 G. TRABAJOS DE CONSTRUCCIÓN IN-SITU
8 Z. DISEÑOS, ADMINISTRACIÓN Y UTILIDAD (*)

COMPONENTES PRINCIPALES
A. SUBESTRUCTURA: Cimentación
B. CAPARAZÓN: Superestructura, Cerramiento (fachadas), Cubiertas.
C. INTERIORES: Muros Divisorios, Escaleras, Acabados Interiores.
D. SERVICIOS: Plomería, A/C, Electricidad, Prot. Contra-incendio
E. EQUIPOS Y AMOBLAMIENTO.
F. CONSTRUCCIÓN ESPECIAL Y DEMOLICIONES.
G.TRABAJOS IN SITU: preparación del terreno, mejoras al terreno, servicios mecánicos in-situ
Z. DISEÑOS, ADMINISTRACIÓN, UTILIDAD
 UNIFORMAT II NIVEL 2
Nivel 1 Nivel 2
Item Grupos Mayores de Elementos Grupos de Elementos
1 A SUBESTRUCTURA A 10 Cimentaciones
2 A 20 Construcción de Sótanos
3 B CASCARON B10 Superestructura
4 B 20 Cerramiento Exterior
5 B 30 Cubierta
6 C INTERIORES C 10 Construcción interior
7 C 20 Escaleras
8 C 30 Acabados Interiores
9 D SERVICIOS D 10 Transporte
10 D 20 Plomería
D 30 Calefacción, Ventilación Aire
11 Acondicionado
12 D 40 Protección contra Incendio
13 D 50 Electricidad
14 E EQUIPOS & AMOBLAMIENTO E 10 Equipos
15 E 20 Amoblamiento
F. CONSTRUCCIÓN ESPECIAL &
16 DEMOLICIÓN F 10 Construcción Especial
17 F 20 Demolición Selectiva del Edificio
G. TRABAJOS DE CONSTRUCCIÓN IN-
18 SITU G 10 Preparación del Terreno
19 G 20 Mejoras al Terreno
20 G 30 Servicios Mecánicos in-situ
21 G 40 Servicios Eléctricos In-situ
22 G 90 Otras Construcciones In-situ
23 Z. REQUERIMIENTOS IN-SITU X 10 Requerimientos In-situ
UNIFORMAT II NIVEL 3
 ACTA DE VECINDAD
Es el documento privado, libre de formalidades, suscrito entre el titular de la licencia o el
constructor y los propietarios o poseedores de los inmuebles colindantes al predio en que
se desarrollará la obra, en el que se consignarán con máximo grado de detalle el estado en
que se encuentran los inmuebles vecinos antes de comenzar la obra.
 MOVILIZACIÓN INICIAL

Comprende la planeación y ejecución de los traslados, las demoliciones y las obras preliminares e
instalaciones requeridas para el cumplimiento de todas las actividades propias de la construcción,
típicamente se considera:
❑ Dirección, Supervisión y control
❑ Almacenamiento de materiales.
❑ Herramientas y equipos.
❑ Preparación de mezclas.
❑ Figuración de hierro.
❑ Fabricación de muebles y formaletas.
❑ Baños independientes para obreros, personal administrativo y visitantes.
❑ Circulación de vehículos y personas.
❑ Señalización.
❑ Obras de protección: garitas, porterías.
❑ Redes Provisionales de servicios para la construcción de la obra: agua, energía eléctrica (fuerza e iluminación provisional),
desagües provisionales, red comunicaciones y datos.
❑ Cárcamo y bomba de alta presión para lavado de volquetas y vehículos a fin de impedir que éstos arrastren lodos, barro o
escombros y ensucien las vías vecinas.
MOVILIZACIÓN INICIAL REFERENTE INVIAS
 OBRAS PRELIMINARES
Son aquellas actividades realizadas al comienzo
de la obra, las cuales no forman parte de la
estructura o desarrollo a realizar. Las obras
preliminares varían de acuerdo con el tipo de
construcción.
Las obras preliminares más comunes son:
• Limpieza, descapote y eliminación de la capa
vegetal del terreno
• Demoliciones
• Construcción de Instalaciones provisionales
• Replanteo
• Excavaciones y nivelación del terreno
 LIMPIEZA DEL TERRENO
Consiste en la remoción de las mejoras existentes del sitio y el retiro de la
vegetación que no será parte de la obra. Incluye el retiro de árboles y otra
vegetación, limpieza y desenraice, retiro de la capa vegetal y retiro de los
excedentes por encima y por debajo de la nueva rasante del proyecto
 DESCAPOTE
DESCAPOTE MECÁNICO, CARGUE, RETIRO Y DISPOSICIÓN

Comprende el retiro de toda la capa orgánica y vegetal, así como escombros, residuos,
mezcla, etc. de la zona a intervenir demarcada en la localización arquitectónica del
proyecto que se va a construir. Incluye el corte, carga y retiro de sobrantes.
La unidad de medida para realizar los pagos típicamente es el 𝑚2 .
 LOCALIZACIÓN Y REPLANTEO
La localización y replanteo tienen el objeto de situar
en el terreno mediante un estacado y con la ayuda
de niveles, los alineamientos y cotas de cada obra,
tomando como base las dimensiones, niveles y
referencias indicadas en los planos respectivos.
 CONSTRUCCIONES PROVISIONALES
• Las instalaciones provisionales son aquellas de las
cuales es necesario disponer para llevar a cabo en
las debidas condiciones de seguridad y salud, los
trabajos encargados, y una vez que hayan sido
realizados, sea posible retirarlas.
• Es importante resaltar que cuando se realiza un
estudio sobre instalaciones provisionales, hay que
tener en cuenta las ordenanzas que son preceptivas
en una obra.
• En cualquier obra de construcción es necesario
hacer obras provisionales para satisfacer servicios al
personal que se encuentra en la obra.
 MADERAS VARIAS PARA CONSTRUCCIÓN
Nombre Comercial Seccion Nominal (cm) Seccion Minima (cm)
durmiente o cuarton 5.0 x 5.0 4.0 x 4.0
bastidor 5.0 x 7.5 4.0 x 6.5
repisa 5.0 x 10.0 4.0 x 8.5
planchon 5.0 x 20.0 4.0 x 18.0
tablon 5.0 X 15.0 4.0 X 13.5
vigueta 7.5 X 15.0 / 10.0 X 15.0 6.5 X 13.5 / 8.5 x 13.5
viga 7.5 X 20.0 / 10.0 X 20.0 6.5 X 18.0 / 8.5 X18.0
cerco 10.0 X 10.0 8.5 X 8.5
columna 15.0 X 15.0 13.5 X 13.5
mesa 20.0 X 20.0 18.0 X 18.0

Nombre Comercial Seccion Nominal (cm) Seccion Minima (cm)

vara de clavo 5 4
vara de corredor 7.5 6.5
limaton 10.0 / 12.5 9.0 / 11.5
poste o pilote 15 13.5
 PUNTILLAS VARIAS PARA CONSTRUCCIÓN
Puntilla con cabeza:
o Puntillas con cabeza plana grafilada y punta
en forma de diamante.
o Fabricadas en acero SAE 1008 o 1012.
o Resistencia a la tracción > 70 kgf / mm2.
o Cabeza grafilada.
o Punta en forma de diamante.
o Acabado brillante limpio de grasas y esquirlas.

DIMENSIONES DE CLAVOS
calibre longitud maxima
4 (5.7 mm) 15.6 cm (6 pulgadas)
5 (5.2 mm) 12.7 cm (5 pulgadas)
6 (4.2 mm) 10.2 cm (4 pulgadas )
8 (4.0 mm) 8.89 cm (3 1/2 pulgadas)
9 (3.7 mm) 7.62 cm (3 pulgadas )
11 (3 mm) 6.35 cm (2 1/2 pulgadas )
12 (2.6 mm) 5.08 cm ( 2 pulgadas)
14 (2 mm) 3.81 cm (1 1/2 pulgadas)
16 (1.5 mm) 2.54 cm (1 pulgada)
 ACCESOS VEHICULARES
• Se definen como accesos vehiculares
aquellos lugares o zonas de paso a las obras
de construcción de vehículos y maquinaria.
Dichos accesos están dotados de una
adecuada señalización para indicar su
ubicación y la circulación de cualquier
vehículo.
• Cárcamos para lavado de llantas
El cárcamo consiste en un canal en U; debe tener
una profundidad de 0.40 metros y un ancho de 0.25
metros. El cárcamo debe estar tapado por una rejilla
para tráfico pesado, mínimo con varillas de 5/8”.
Con placa de aproximación de 15 cm de espesor en
concreto reforzado con varillas de 1/2” cada 20 cm
sobre un colchón de recebo compactado de 30 cm.
EJEMPLOS DE ORGANIZACIÓN DE INSTALACIONES TEMPORALES PARA
EDIFICACIONES
 CAMPAMENTOS
• El Contratista debe construir en el sitio de la obra una
caseta o construcción provisional que reúna requisitos de
higiene, comodidad, ventilación y ofrezca protección,
seguridad y estabilidad para albergar al personal técnico,
administrativo y contable, durante el tiempo de ejecución
de la obra, así como los materiales y equipos para la
misma.
• La oficina de obra será la base operativa del residente de
obra e interventor. Esta debe ser provista de tomas
eléctricas, red para internet, luminarias, repisas y mesas
de trabajo para que los técnicos puedan trabajar tanto en
planos como en computador in-situ.
 CERRAMIENTO PROVISIONAL
El cerramiento perimetral se conforma usando polisombra o
paneles metálicos. Su propósito es impedir el acceso de
personas ajenas a la obra para evitar accidentes o robos.
La localización de los cerramientos, debe ser señalada por el
interventor de acuerdo a la proyección de vías, a la posición
de los accesos, de las obras existentes en el predio, de las
redes de infraestructura y de las áreas internas requeridas
por la obra, evitando estorbos en la circulación de vehículos y
peatones, o incomodidades a los vecinos.
EJEMPLOS DE CERRAMIENTO
 PORTERÍAS PROVISIONALES
Las porterías provisionales deben ser ubicadas cerca de los
accesos para tener un control de todos los proveedores, de
los trabajadores, a su vez de toda la maquinaria que entre a
la obra, tomando nota en una libreta la hora de entrada, hora
de salida y finalización de la jornada.
Se deben ejecutar labores permanentes con seguridad y
protección en todo momento.
 PISCINA DE CURADO DE MUESTRAS DE CONCRETO
Es importante la adecuación de un sitio de
curado y de elaboración de muestras que
permita la ejecución y el cuidado de éstos; así
como la estructura que representan. Los
cilindros necesitan del agua de curado para que
el cemento pueda completar su hidratación y el
concreto desarrolle la resistencia para la que fue
diseñado.
 RED ELÉCTRICA PROVISIONAL Y TABLERO
ELÉCTRICO MÓVIL
Esta actividad se refiere a la acometida provisional
de energía para atender los requerimientos
mínimos de la obra en lo que respecta a la
iluminación y potencia.
El tablero eléctrico móvil es un equipo que
contiene las barras, dispositivos de protección y
eventualmente instrumentos de medición desde
donde se puede operar y proteger una instalación
eléctrica; con la ventaja de que pueden ser
transportados a diversas partes de la obra.
 INSTALACIONES PARA SERVICIOS
PROVISIONALES
Red provisional de agua

En la obra, los trabajadores deben disponer de

agua potable, para consumo humano, las
empresas facilitaran a su personal, en los lugares
de trabajo, agua potable, disponiendo para ello de
grifos de agua corriente.
Consiste en la instalación hidráulica provisional
para el suministro de agua por parte de la
Empresa de Acueducto y Alcantarillado. Si no es
posible contar con este servicio, se deben buscar
fuentes alternas y someter el agua a aprobación.
 RED DE DESAGÜES PROVISIONAL

• Consiste en la instalación sanitaria

provisional para el desagüe de aguas
residuales y lluvias por parte de la Empresa
de Acueducto y Alcantarillado encargada;
conexión sanitaria provisional a colectores de
las empresas públicas o en su defecto,
construcción de pozos sépticos o uso de
tecnologías alternativas para procesamiento
de materias orgánicas. La unidad de medida
para realizar los pagos de instalación es la
“Unidad”.
 SEÑALIZACIÓN
En las obras deben disponerse todo tipo de señales indicativas que proporcionen
informaciones distintas como las de prohibición, advertencia, obligación, entre
muchas otras. Todas estas señales con la finalidad de garantir la máxima
seguridad tanto de los trabajadores como de los usuarios.
 SEÑALIZACIÓN PREVENTIVA EXTERIOR E INTERIOR
Se debe contar con una señalización oportuna para los trabajadores, para reaccionar ante un
conjunto de advertencias, relacionados con dimensiones, colores, formas y símbolos, de esa
forma se logran evitar los riesgos que puedan llegar a afectar la seguridad y salud de los
trabajadores.
SEÑALIZACIÓN EXTERIOR
SEÑALIZACIÓN ACCESO E INTERIOR
CONSTRUCCIONES TEMPORALES Obra ejemplo - CERREJÓN

Portería

Campamentos

Patios

Zona de Mezclado

Cortadoras

Disposición temporal

Vías Provisionales

Cerramiento provisional

Circulación Dumpers
 FRENTES DE TRABAJO Patilla y Chancleta - CERREJÓN

FRENTE 1:

Patilla 7 Grupos de casas entre 5 y 7 und c/grupo

FRENTE 2:
Chancleta 6 Grupos de casas
entre 6 y 7 und c/grupo

FRENTE 3:
Edificaciones Comunes:
Centros comunitarios, Sede
Educativa, Zonas verdes y
polideportivas y Cementerios.

FRENTE 4:
Urbanismo:
Vías principales, secundarias,
canchas de fútbol y Redes.

Figura 1
SECUENCIA OBRAS DE URBANISMO
Obra Ejemplo - CERREJÓN

Cll 1
SERIE 1
Calle 3 y 4
Cll 2

SERIE 2
Carrera 4 y 5
Carrera 1,2 y 3

Cll 3
SERIE 3
Calle 1 y 2
Calle 5 y 6

Cll 4
Cr 5

Cll 5

Cr 1 Cr 4

Cll 6
Figura 2
Cr 2 Cr 3
SECUENCIA EDIFICACIONES INCORPORACIÓN EQUIPOS
Obra Ejemplo - CERREJÓN

SEMANA 1
Grupo 1

SEMANA 2
Grupo 2

SEMANA 3
Grupo 3

SEMANA 4
Grupo 4

SEMANA 5
Grupo 5

SEMANA 6
Grupo 6

SEMANA 7
Grupo 7

Figura 3
EJEMPLO CONSTRUCCIÓN COLEGIO EN
CIUDAD VERDE, SOACHA
 PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL
CUIDAD VERDE

INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1

PROYECTO
ARQUITECTONICO

GERENCIA DE
PROYECTOS

ACCESO
Ca
Calle 10 (V-5)
PROPONENTE

ACCESO
CERRAMIENTO

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGÍA DE CONSTRUCCIÓN
1ª. ETAPA SECUENCIA DE OBRAS
 PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL
CUIDAD VERDE

INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1

PROYECTO
ARQUITECTONICO

GERENCIA DE
PROYECTOS

ACCESO
Calle
ACCESO
Calle 10 (V-5) PROPONENTE

DESCAPOTE

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 FRENTE 2
PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL
CUIDAD VERDE

INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1

PROYECTO
ARQUITECTONICO

FRENTE 3

FRENTE 1
GERENCIA DE
PROYECTOS

ACCESO
Ca
Calle 10 (V-5)
PROPONENTE

ACCESO
FRENTES DE TRABAJO

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL
CUIDAD VERDE

INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1

PROYECTO
ARQUITECTONICO

FRENTE 1

FRENTE 2 GERENCIA DE
PROYECTOS

ACCESO
Call
ACCESO
Calle 10 (V-5) PROPONENTE

FRENTES DE TRABAJO URBANISMO

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 POSTE DE MADERA
TABLERO PROVISIONAL TABLERO
PROVISIONAL 2 PROVISIONAL 3
TENDIDO ELECTRICO PROVISIONAL

CAMP AME NTO

TRABAJADORES

TABLERO
TABLERO MOVIL 3 PROYECTO DE
CONSTRUCCION Y DOTACION
MOVIL 2 TRANSFORMADOR DE ESTABLECIMIENTOS
PROVISIONAL EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL

CERRAMIENTO PROVISIONAL
TABLERO CUIDAD VERDE
CAMPAMENTO
INSTITUCION EDUCATIVA
TABLERO CIUDAD VERDE – ETAPA 1
GRUA 1
CERRAMIENTO PROVISIONAL

PROYECTO
ARQUITECTONICO
TORRE GRUA #1
CAMP AME NTO
P ROFE SIONALES

ALMACEN

TORRE GRUA #2

TABLERO P ATIO DE
MATE RIALES
GRUA 2
TABLERO
MEZCLAS
MOVIL
PATIOS
P ARQUEOS
P ROVISIONALES

POSTE DE MADERA
PROVISIONAL CON TABLERO
LUMINARIA MOVIL 1 CORTADORA DE
LADRILLO
GERENCIA DE
PROYECTOS

TENDIDO ELECTRICO PROVISIONAL TABLERO

PROVISIONAL 1
ACCESO
PEATONAL
ACCESO
Calle
Calle 10 (V-5)
ACCESO
VEHICULAR 2 VEHICULAR PRICIPAL
PROPONENTE

PROVISIONAL ELECTRICA

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 PUNTO PARA
CAMPAMENTO
TRABAJADORES

PUNTO
PROVISIONAL PARA PUNTO
FRENTE 2 PROVISIONAL
PARA FRENTE 3 PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL
CUIDAD VERDE

CERRAMIENTO PROVISIONAL
ACOMETIDA PROVISIONAL HIDRAULICA

INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1

CAMPAMENTO
PROFESIONALES PROYECTO
ARQUITECTONICO
ALMACEN
TORRE GRUA #1
BRAZO 30 MTS

PUNTO
PARA
CAMPAMENTO
PUNTO
PUNTO PARA
TORRE GRUA #2
PROVISIONAL MEZCLAS
PARA FRENTE 1 EN PATIO
PATIO DE
MATERIALES

MEZCLAS

ALIMENTACION
BOMBA DE ALTA
PRESION LAVADO
PUNTO PARA GERENCIA DE
CORTADORA DE DE LLANTAS PROYECTOS
LADRILLO

ACOMETIDA PROVISIONAL HIDRAULICA

ACOMETIDA PROVISIONAL SANITARIA

MEDIDOR ACCESO
TIPO
DOMICILIARIA PEATONAL

Ca
PROVISIONAL
ACCESO ACOMETIDA HIDRAULICA DESAGÜES

Calle 10 (V-5)
VEHICULAR 2 PROPONENTE
ACCESO
VEHICULAR PRICIPAL
PROVISIONAL HIDROSANITARIA

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 CAMPAMENTO
TRABAJADORES

PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
INTERES SOCIAL NACIONAL
CUIDAD VERDE

INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1

CAMPAMENTO
PROFESIONALES PROYECTO
ARQUITECTONICO

TORRE GRUA #1
BRAZO 30 MTS
ALMACEN

PATIO DE
TORRE GRUA #2 MATERIALES
BRAZO 20 MTS
MEZCLAS

PARQUEOS
PROVISIONALES GERENCIA DE
PROYECTOS

CORTADORA
DE LADRILLO

ACCESO
Ca
Calle 10 (V-5)
VEHICULAR 2 PROPONENTE
ACCESO
VEHICULAR PRICIPAL
CONSTRUCCIONES PROVISIONALES

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 CERRAMIENTO PROVISIONAL

CAMPAMENTO
RADIO DE TRABAJADORES
GRUA 30 MTS

SENDERO PEATONAL

CAMINO VEHICULAR
PROYECTO DE
CONSTRUCCION Y DOTACION
DE ESTABLECIMIENTOS
EDUCATIVOS PARA EL
MACROPROYECTO DE
SENDERO PEATONAL INTERES SOCIAL NACIONAL
CUIDAD VERDE

CERRAMIENTO PROVISIONAL
INSTITUCION EDUCATIVA
CIUDAD VERDE – ETAPA 1
CAMPAMENTO
PROFESIONALES
CERRAMIENTO PROVISIONAL

PROYECTO
ARQUITECTONICO

TORRE GRUA #1
BRAZO 30 MTS
ALMACEN
CAMINO VEHICULAR

SENDERO PEATONAL

SENDERO PEATONAL
CAMINO VEHICULAR
TORRE GRUA #2
PATIO DE
MATERIALES
MEZC LAS

RADIO DE PARQUEOS
GRUA 20 MTS PROVISIONALES
GERENCIA DE
PROYECTOS
SENDERO PEATONAL
CORTADORA
DE LADRILLO
CERRAMIENTO PROVISIONAL
ACCESO
PEATONAL
ACCESO
Ca
Calle 10 (V-5)
CAMINO VEHICULAR
VEHICULAR 2
ACCESO PROPONENTE

VIAS VEHICULAR PRICIPAL

PROVISIONALES Y ANALISIS
MANIOBRAS DE GRUAS

PREPARO: LUDY ENID MADRIGAL ROA

REVISO: JORGE RODRIGUEZ PINILLA

METODOLOGIA DE CONSTRUCCIÓN
SECUENCIA DE OBRAS
 VIDEOS DE PRELIMINARES Y 12 ETAPAS DE LAS OBRAS

LINK CONTENIDO DURACIÓN

https://www.youtube.com/watch?v=0u HOW TO MOBILIZE A CONSTRUCTION PROJECT 8:01 min

n-TAblzns _ 10 Important Activities of Mobilization
https://www.youtube.com/watch?v=m Compacting & Laying of PCC. 12 Steps of 7:03 min
bwuj58UEPg Construction
 HOW TO MOBILIZE A CONSTRUCTION PROJECT:
10 Important Activities of Mobilization
When a project is awarded to the contractor and the notice to begin is received, the first step in
starting a new project is to create a project startup strategy. This is known as mobilization plan. It
include mobilizing the contractor's resources, deploying manpower and establishing equipment at the
project site, and erecting or building temporary structures such as offices, site utilities, storage, and so
on. In this video we will see 10 important activities you should carry out during mobilization of a
construction project. You will get answers for the question” What is your job during the mobilization
period when you are assigned as a project manager on the contactors side?’

1. Obtain legal documentation describing the site boundary

2. Preparation of Site layout
3. Construction of Temporary Facilities
4. Office Facility Purchase
5. Resource deployment such as Manpower, Material and equipment
6. Preparation of Master work Schedule
7. Design Review
8. Preconstruction Materials Test
9. Identifying Suppliers and Assigning appropriate Sub Contractors
10. Notify the local authority to begin construction
 CHECK OUT THE 12 STAGES/STEPS OF CONSTRUCTION
Once the construction drawings have been approved, the project will then be awarded to a
contractor by the client through a consultant.

The construction of the proposed project will begin.

GRACIAS POR SU ATENCIÓN !!
