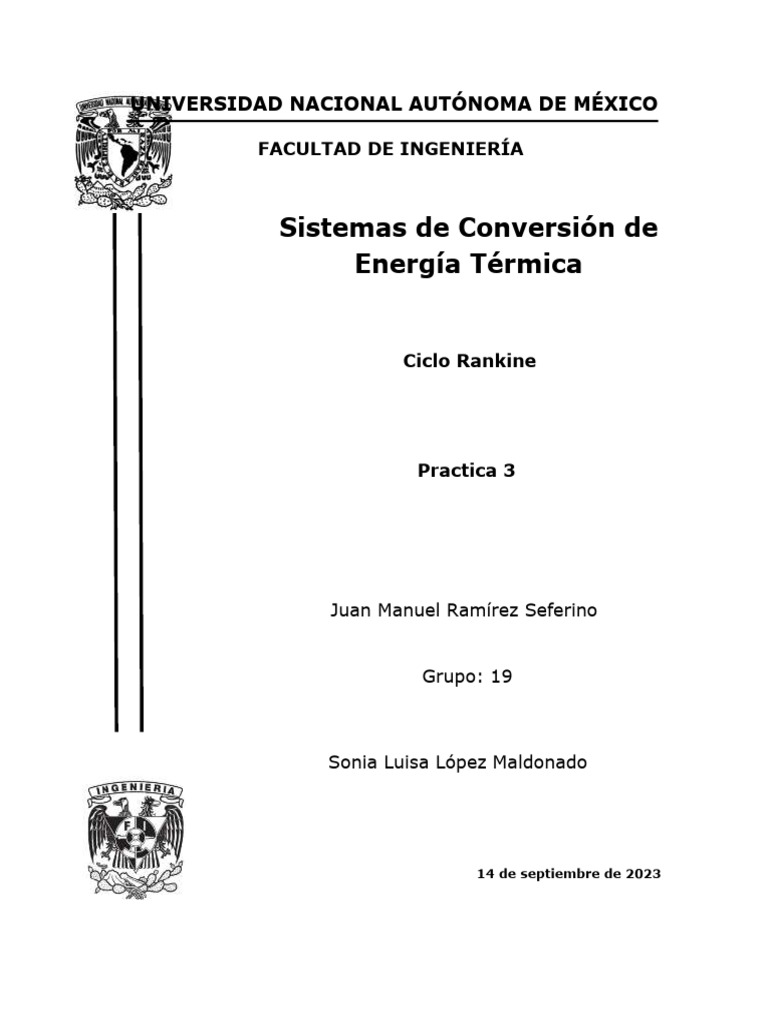

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO

FACULTAD DE INGENIERÍA

Sistemas de Conversión de
Energía Térmica

Ciclo Rankine

Practica 3

Juan Manuel Ramírez Seferino

Grupo: 19

Sonia Luisa López Maldonado

14 de septiembre de 2023
Objetivo
Comprender el ciclo Rankine, que maquinas lo conforman, funcionamiento de la
turbina y la interpretación de la eficiencia del ciclo, turbina y total.

Desarrollo
El ciclo Rankine es un conjunto de procesos donde se idealiza la reversibilidad, este
ciclo transforma energía calorífica en energía mecánica. La idealización de este
ciclo ayuda a comprender como seria la obtención de la energía mas eficientemente,
no obstante, en la realidad esto no sucede y por eso en esta práctica se podrá
observar la diferencia entre lo teórico y real.

MATERIAL

• 1 termómetro 150 °C
• 1 termómetro de 100 °C
• 1 cronometro
• 1 tacometro
• 2 cubetas

Antes de encender la turbina se hace un reconocimiento de que maquinas se verán


involucradas, así como en que partes de estas se tomarán datos fundamentales
para la práctica poniendo el material antes mencionando. Una vez terminado el
reconocimiento se procede a encender la turbina, donde abrimos la válvula que da
paso al vapor proveniente de la caldera, este vapor acciona la turbina y muestra en
un voltímetro el voltaje, que deberá llegar a un punto donde se estabilizará con
ayuda de la válvula así subiendo el amperaje en el tablero que cuenta con 5 niveles.
Al llegar a los 5 niveles se procede a tomar los datos en la caldera, válvula de paso,
condensador, turbina y tanque de almacenamiento. Mientras una persona este
regulando el paso de vapor en la válvula de la turbina los demás deberán estar
tomando los respectivos datos en las partes antes mencionadas. Los datos que se
tomaran serán fáciles porque solo se observara la cantidad que marque el
instrumento de medición excepto el flujo, que será tomado con ayuda de cubetas,
para medirlo primeramente abriremos la llave donde tardara un pequeño rato en
estabilizarse, ya que se estabilice se contara 30 segundos para después pesar y
calcular el flujo. Para finalizar se apagará la turbina reduciendo el paso del vapor en
la turbina, así como se inició el encendido subiendo el amperaje se ira bajando hasta
apagarla.
Tabla de datos
P1 𝑘𝑔
6
𝑐𝑚2

P2 𝑘𝑔
4 𝑐𝑚2

P3 21 𝑐𝑚𝐻𝑔

T3 82 °C

T4 51 °C

T5 40 °C

V 110 V

I 58.10 A

mcon 3.6 kg

mcub 300 g

T 30.63 s

X 96%

Cálculos
Calculamos la primera entalpia:

ℎ1 : 𝑃1 𝑦 𝑋

𝑃1 = 588.399 [𝑘𝑃𝑎] + 77 [𝑘𝑃𝑎] = 665.399 [𝑘𝑃𝑎]

𝑋 = 96%

Como tenemos calidad nos encontramos en mezcla por ende se utiliza tablas de
agua saturada.

Obtenemos por interpolación ℎ𝑓 y ℎ𝑓𝑔

𝑘𝐽
ℎ𝑓 = 688.05 [ ]
𝑘𝑔
𝑘𝐽
ℎ𝑓𝑔 = 2072.512594 [ ]
𝑘𝑔

ℎ1 = ℎ𝑓 + 𝑋ℎ𝑓𝑔

𝑘𝐽 𝑘𝐽 𝑘𝐽
ℎ1 = 688.05 [ ] + 0.96 (2072.512594 [ ]) = 2677.662 [ ]
𝑘𝑔 𝑘𝑔 𝑘𝑔

Para la segunda entalpia se sabe que es igual a la primera.

𝑘𝐽
ℎ1 = ℎ2 = 2677.662 [ ]
𝑘𝑔

𝑃2 = 392.266 [𝑘𝑃𝑎] + 77 [𝑘𝑃𝑎] = 469.266 [𝑘𝑃𝑎]

Interpolamos 𝑠𝑓 y 𝑠𝑓𝑔

𝑘𝐽 𝑘𝐽 𝑘𝐽
𝑠2 = 1.83587 [ ] + 0.96 (5.00659) [ ] = 6.6421 [ ]
𝑘𝑔 ∙ 𝑘 𝑘𝑔 ∙ 𝑘 𝑘𝑔 ∙ 𝑘

Ahora calculamos la entalpia teórica.

𝑃3 = −27.9977 [𝑘𝑃𝑎] + 77 [𝑘𝑃𝑎] = 49.00 [𝑘𝑃𝑎]

𝑘𝐽
𝑠2 = 𝑠3𝑇 = 6.6822 [ ]
𝑘𝑔 ∙ 𝑘
𝑘𝐽
ℎ3𝑇 = 2320 [𝑘𝑔] Calculado en cat3

Para entalpia 3 real

𝑃3 = 49.00 [𝑘𝑃𝑎]

𝑇3 = 80 °𝐶

De cat3

𝑘𝐽
ℎ3𝑅 = 2645.3 [ ]
𝑘𝑔

Ahora para las entaplias 4 y 5 se usara ℎ = 𝐶𝑝𝐻2𝑂 𝑇

𝑘𝐽 𝑘𝐽
ℎ4 = 4.186 [ ] ∙ 57 [°𝐶 ] = 238.486 [ ]
𝑘𝑔 ∙ °𝐶 𝑘𝑔

𝑘𝐽 𝑘𝐽
ℎ5 = 4.186 [ ] ∙ 40 [°𝐶 ] = 167.44 [ ]
𝑘𝑔 ∙ °𝐶 𝑘𝑔
Tabla de resultados entalpias

ℎ1 𝑘𝐽
2677.662 [ ]
𝑘𝑔

ℎ2 𝑘𝐽
2677.662 [ ]
𝑘𝑔

ℎ3𝑇 𝑘𝐽
2320 [ ]
𝑘𝑔

ℎ3𝑅 𝑘𝐽
2645.3 [ ]
𝑘𝑔

ℎ4 𝑘𝐽
238.486 [ ]
𝑘𝑔

ℎ5 𝑘𝐽
167.44 [ ]
𝑘𝑔

Una vez que tenemos las entalpias procedemos a calcular las eficiencias
correspondientes.

EFICIENCIA INTERNA

𝑘𝐽 𝑘𝐽
ℎ2 − ℎ3𝑅 2677.662 [𝑘𝑔] − 2645.3 [𝑘𝑔]
𝜂= = × 100% = 9.0482%
ℎ2 − ℎ3𝑇 𝑘𝐽 𝑘𝐽
2677.662 [𝑘𝑔] − 2320 [𝑘𝑔]

EFICIENCIA MECANICA
𝐼𝑉 110 [𝑉]∙58.10[𝐴]
𝜂 = 𝐺𝑉(ℎ = 𝑘𝑔 𝑘𝐽 𝑘𝐽 × 100% = 183.3%
2 −ℎ3𝑅 ) 0.1077 [ ](2677.662 [ ]−2645.3 [ ])
𝑠 𝑘𝑔 𝑘𝑔

EFICIENCIA TOTAL

𝜂 = 0.094 ∙ 1.833 = 17.23%

EFICIENCIA CICLO
𝑘𝐽 𝑘𝐽
ℎ2 − ℎ3𝑇 2677.662 [𝑘𝑔] − 2320 [𝑘𝑔]
𝜂= × 100% = × 100% = 14.24%
ℎ2 − ℎ5 𝑘𝐽 𝑘𝐽
2677.662 [𝑘𝑔] − 167.44 [𝑘𝑔]

EFICIENCIA TÉRMICA

𝑘𝐽 𝑘𝐽
ℎ2 − ℎ3𝑅 2677.662 [𝑘𝑔] − 2645.3 [𝑘𝑔]
𝜂= × 100% = × 100% = 1.289%
ℎ2 − ℎ5 𝑘𝐽 𝑘𝐽
2677.662 [𝑘𝑔] − 167.44 [𝑘𝑔]

Tabla de resultados

Eficiencia en la turbina

𝜼𝒊𝒏𝒕 9.0482%

𝜼𝒎𝒆𝒄 183.3%

𝜼𝒕𝒐𝒕𝒂𝒍 17.23%

Eficiencia de ciclo

𝜼𝒕𝒐𝒕𝒂𝒍 14.24%

𝜼𝒕𝒆𝒓𝒎𝒊𝒄𝒐 1.289%

Análisis de resultados
Nuestra entalpia tres en caso real tiene un valor diferente al teórico que era de
esperarse al no ser un proceso reversible, también hubo un desfase en cantidades
de las entalpias ya que al usar la calidad en 96 para el calculo de estas se fue
alejando de un valor mas real. En nuestras eficiencias del ciclo a comparación de la
térmica es muy notable ya que es mas de 10 veces la eficiencia.
Conclusión
Se concluye que las diferencias de un ciclo idealizado y lo que en verdad pasa es
significativo, las comparaciones que se hicieron de real y teórico me hace notar que
siempre va haber un gran desperdicio de energía. También hubo fallas en cuanto a
control de la válvula con respecto al voltaje que pudo haber influido en el desarrollo
de la práctica.
