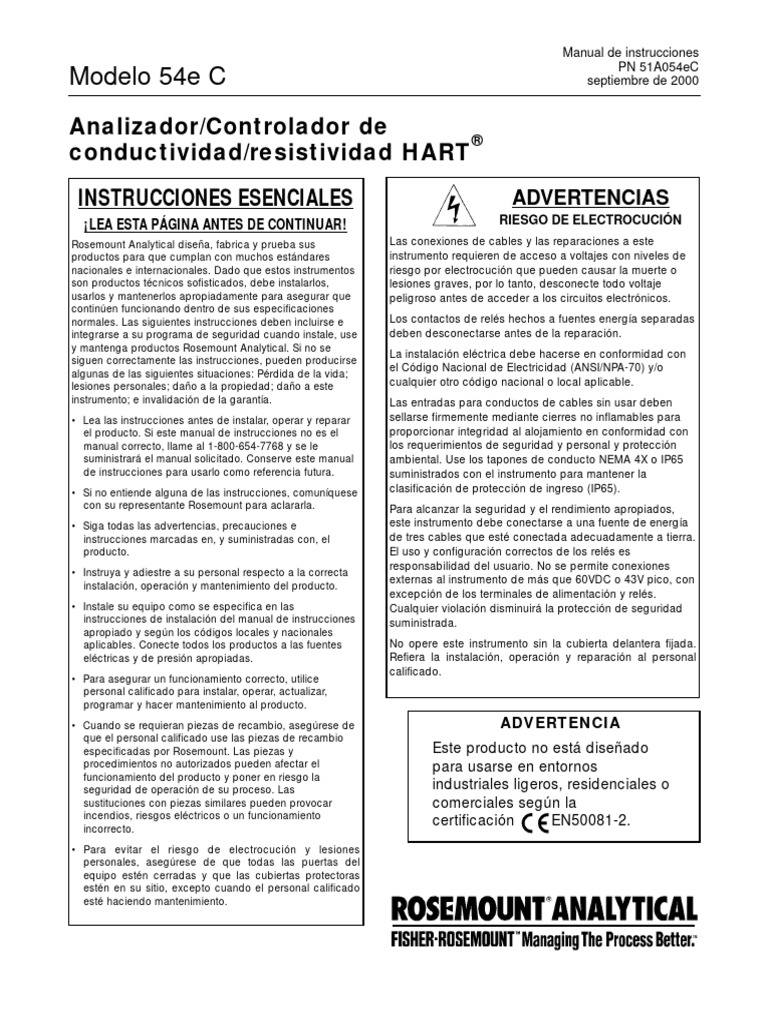

Manual de instrucciones
PN 51A054eC
Modelo 54e C
Analizador/Controlador de ®
conductividad/resistividad HART
INSTRUCCIONES ESENCIALES
¡LEA ESTA PÁGINA ANTES DE CONTINUAR!
Rosemount Analytical diseña, fabrica y prueba sus
productos para que cumplan con muchos estándares
nacionales e internacionales. Dado que estos instrumentos
son productos técnicos sofisticados, debe instalarlos,
usarlos y mantenerlos apropiadamente para asegurar que
continúen funcionando dentro de sus especificaciones
normales. Las siguientes instrucciones deben incluirse e
integrarse a su programa de seguridad cuando instale, use
y mantenga productos Rosemount Analytical. Si no se
siguen correctamente las instrucciones, pueden producirse
algunas de las siguientes situaciones: Pérdida de la vida;
lesiones personales; daño a la propiedad; daño a este
instrumento; e invalidación de la garantía.
• Lea las instrucciones antes de instalar, operar y reparar
el producto. Si este manual de instrucciones no es el
manual correcto, llame al 1-800-654-7768 y se le
suministrará el manual solicitado. Conserve este manual
de instrucciones para usarlo como referencia futura.
• Si no entiende alguna de las instrucciones, comuníquese
con su representante Rosemount para aclararla.
• Siga todas las advertencias, precauciones e
instrucciones marcadas en, y suministradas con, el
producto.
• Instruya y adiestre a su personal respecto a la correcta
instalación, operación y mantenimiento del producto.
• Instale su equipo como se especifica en las
instrucciones de instalación del manual de instrucciones
apropiado y según los códigos locales y nacionales
aplicables. Conecte todos los productos a las fuentes
eléctricas y de presión apropiadas.
• Para asegurar un funcionamiento correcto, utilice
personal calificado para instalar, operar, actualizar,
programar y hacer mantenimiento al producto.
• Cuando se requieran piezas de recambio, asegúrese de
que el personal calificado use las piezas de recambio
especificadas por Rosemount. Las piezas y
procedimientos no autorizados pueden afectar el
funcionamiento del producto y poner en riesgo la
seguridad de operación de su proceso. Las
sustituciones con piezas similares pueden provocar
incendios, riesgos eléctricos o un funcionamiento
incorrecto.
• Para evitar el riesgo de electrocución y lesiones
personales, asegúrese de que todas las puertas del
equipo estén cerradas y que las cubiertas protectoras
estén en su sitio, excepto cuando el personal calificado
esté haciendo mantenimiento.
septiembre de 2000
ADVERTENCIAS
RIESGO DE ELECTROCUCIÓN
Las conexiones de cables y las reparaciones a este
instrumento requieren de acceso a voltajes con niveles de
riesgo por electrocución que pueden causar la muerte o
lesiones graves, por lo tanto, desconecte todo voltaje
peligroso antes de acceder a los circuitos electrónicos.
Los contactos de relés hechos a fuentes energía separadas
deben desconectarse antes de la reparación.
La instalación eléctrica debe hacerse en conformidad con
el Código Nacional de Electricidad (ANSI/NPA-70) y/o
cualquier otro código nacional o local aplicable.
Las entradas para conductos de cables sin usar deben
sellarse firmemente mediante cierres no inflamables para
proporcionar integridad al alojamiento en conformidad con
los requerimientos de seguridad y personal y protección
ambiental. Use los tapones de conducto NEMA 4X o IP65
suministrados con el instrumento para mantener la
clasificación de protección de ingreso (IP65).
Para alcanzar la seguridad y el rendimiento apropiados,
este instrumento debe conectarse a una fuente de energía
de tres cables que esté conectada adecuadamente a tierra.
El uso y configuración correctos de los relés es
responsabilidad del usuario. No se permite conexiones
externas al instrumento de más que 60VDC o 43V pico, con
excepción de los terminales de alimentación y relés.
Cualquier violación disminuirá la protección de seguridad
suministrada.
No opere este instrumento sin la cubierta delantera fijada.
Refiera la instalación, operación y reparación al personal
calificado.
ADVERTENCIA
Este producto no está diseñado
para usarse en entornos
industriales ligeros, residenciales o
comerciales según la
certificación EN50081-2.
MODELO 54e C ESPECIFICACIONES

ESPECIFICACIONES FÍSICAS - EMI/RFI: EN50081-2

GENERALIDADES
Alojamiento: Aluminio fundido con pintura epóxica.
NEMA 4X (IP65),144 x 144 x 132mm, tamaño
DIN(5,7 x 5,7 x 5,2 pulg.)
Panel frontal: Teclado de membrana con
retroalimentación táctil y seguridad seleccionable
por el usuario. Gris claro con cubierta azul y
blanco. Alojamiento gris claro con moldura gris
oscuro.
Pantalla: LCD de matriz de punto con iluminación
posterior LED en tres líneas (7,0 x 3,5 cm). El
contraste de la pantalla se compensa para la
temperatura ambiental.
Altura de caracteres variable por proceso: 16 mm
(0,6 pulg.)
Clasificación eléctrica: Uso general
Potencia:
EN50082-2
LVD (sólo código -01): EN61010-1
Temperatura ambiental: 0 a 50°C (32 a 122°F)
NOTA: El analizador es operable de -20 a 60°C
(-4 a 140°F) con cierta degradación en el
rendimiento de la pantalla.
Humedad relativa: 95%, sin condensación
Alarmas: Relé 1 - Control de proceso, intervalo, o
proporcional al tiempo (código -20)
Relé 2 - Control de proceso, intervalo, o
proporcional al tiempo (código - 20)
Relé 3 - Control de proceso, intervalo, o
proporcional al tiempo (código - 20)
Relé 4 - Alarma de fallo
Cada relé tiene un LED propio en el panel
frontal.

Código 01: 100 - 127 VCA, 50/60 Hz. ± 6%, 6,0 W Contactos de relé: Relés 1-3: Contactos con sellado
200 - 253 VCA, 50/60 Hz. ± 6%, 6,0 W epóxico de forma A, SPST, normalmente
abiertos.
Código 02: 20 - 30 VCC, 6,0 W
Relé 4: Sellado epóxico forma C, SPDT.
Salidas de corriente:
Salida 1: Proceso, conductividad bruta o temp. Resistivo Inductivo

Salida 2: Proceso, conductividad bruta o temp. 28 Vcc 5,0 Amps 3,0 Amps
Cada salida tiene aislamiento galvánico, 0-20 mA 115 Vca 5,0 Amps 3,0 Amps
ó 4-20 mA en carga máxima de 600 ohmios a 24 230 Vca 5,0 Amps 1,5 Amps
Vcc ó 115/230 Vca o carga máxima de 550
ohmios a 100/200 Vca. La salida 1 incluye una Peso/Peso de embarque: 1,1 kg/1,6 kg (2,5 lb./3,5 lb.)
señal digital HART superpuesta de 4-20 mA (sólo
código -09).

ESPECIFICACIONES DEL INSTRUMENTO a 25°C

Escala de medición: (Véase la tabla en la página siguiente), –15 a 200°C (5 a 392°F)
Precisión:
Sensores de contacto: ± 0,5% de la lectura, ± 0,005 µS/cm
Sensores inductivos: ± 1% de la lectura, 200 µS/cm a 2 S/cm, ± 5 µS/cm
Repetitividad: ± 0,25% de la lectura
Estabilidad: ± 0,25% de la escala de salida/mes, no acumulativo
Coeficiente de temperatura ambiental: ± 0,01% de la lectura/°C
Compensación de temperatura: -15 a 200°C (5 a 392°F) (automática o manual)
Corrección por temperatura: Agua de alta pureza (cloruro de sodio diluido), conductividad catiónica (ácido
clorhídrico diluido), coeficiente lineal de temperatura (0,0 a 5,00%/°C), o ninguno. Agua de alta pureza y
corrección de conductividad catiónica por temperatura aplicables entre 0 y 100ºC. El coeficiente de
temperatura lineal puede aplicarse entre -5 y 200ºC (23 a 392°F).

SENSORES DE CONTACTO
Sensor de conductividad 142, 400 142, 150, 400 140, 141, 150 401-14
Número de modelo 402, 403, 404 402, 403, 404 400, 402, 403 402, 403
400VP, 402VP 400VP, 402VP 400VP, 402VP
403VP 403VP 403VP
Constante de celda 0,01 0,1 1,0 10,0 3
 MODELO 54e C INICIO RÁPIDO

SENSORES INDUCTIVOS
Sensor de conductividad
Número de modelo 226 228 225 222 (1 pulg.) 222 (2 pulg.)
Constante de celda* 1,0 3,0 3,0 6,0 4,0
Escala mínima 50 250 250 500 500
Escala máxima 1.000.000 2.000.000 2.000.000 2.000.000 2.000.000

* Típico ESCALA COMPLETA EN MICROSIEMENS/cm

Gamas de operación para diversas constantes de celda (no a escala)

0,1 cm-1
10,0 cm-1 0,01 cm-1
1,0 cm-1
0,05kΩ 2kΩ 100kΩ 10MΩ
10kΩ 1MΩ 50MΩ
0,5kΩ 5kΩ 50kΩ 500kΩ 5MΩ 20MΩ
Resistividad
(Ω-cm)

Conductividad
(µS/cm)
2.000µS 200µS 20µS 2µS 0,2µS 0,05µS
20.000µS 500µS 100µS 1µS
10µS 0,1µS 0,02µS

INICIO RÁPIDO MODELO 54e

Use la tecla ↓o ↑ para mover el cursor hacia abajo o hacia
arriba y la tecla → o ← para mover el cursor hacia la derecha o
hacia la izquierda. Oprima ENTER (F4) para cambiar al
siguiente menú, SAVE (F4) para guardar un ajuste, EDIT (F4)
para cambiar un ajuste y EXIT (F1) para salir sin guardar los
cambios.
PASO 1 - TIPO DE MEDICIÓN
Nota: El analizador se configura en fábrica para un sensor
toroidal (modo inductivo). Salte al paso 2 si va a usar este
modo. Oprima cualquier botón. El menú principal aparece con
la palabra CALIBRATE resaltada. Use los botones de flecha
para seleccionar Programar. Oprima ENTER. Use los botones
de flecha para seleccionar Configurar. Oprima ENTER. Se
resalta la palabra DISPLAY. Oprima ENTER. Se resalta la
palabra SENSOR. Oprima ENTER. Use los botones de flecha
para seleccionar CONTACTING. Oprima SAVE. Oprima EXIT
dos veces.
PASO 2 - PUNTOS DE AJUSTE DE SALIDA
Oprima cualquier botón. El menú principal aparece con la
palabra CALIBRATE resaltada. Use los botones de flecha para
seleccionar Programar. Oprima ENTER. Use los botones de
flecha para seleccionar OUTPUT SETPOINTS. Oprima ENTER.
Se resalta la palabra OUTPUT 1 SETPOINTS. Oprima ENTER.
Oprima CONT. Se resalta 4mA. Oprima EDIT. Use los botones
de flecha para introducir el valor deseado. Oprima SAVE.
Use los botones de flecha para seleccionar 20 MA. Oprima
EDIT. Use los botones de flecha para introducir el valor
deseado. Oprima SAVE. Oprima EXIT. Use los botones de flecha
para seleccionar OUTPUT 2 SETPOINTS. Oprima ENTER.
Oprima CONT. Introduzca los valores 4 mA y 20 mA como se
indicó anteriormente. Oprima EXIT hasta que aparezca la
pantalla principal.
PASO 3 - AJUSTE DEL SENSOR EN CERO
Oprima cualquier botón. El menú principal aparece con la
palabra CALIBRATE resaltada. Oprima ENTER. Use los botones
de flecha para seleccionar INICIAL SETUP. Oprima ENTER.
Oprima ENTER. Oprima EDIT. Use los botones de flecha para
introducir la constante de celda del sensor. Oprima SAVE.
Oprima EXIT. Use los botones de flecha para seleccionar
SENSOR ZERO. Oprima ENTER. Asegúrese de que el sensor
esté seco y en el aire. Oprima CONT. Nota: El procedimiento
puede repetirse varias veces si es necesario. Un cero
satisfactorio se indica con el mensaje “Ajuste en cero del sensor
completo” Oprima EXIT hasta que la pantalla principal
desaparezca.
PASO 4 - CALIBRACIÓN
Use los botones de flecha para seleccionar CALIBRATE
SENSOR Coloque el sensor en una solución de conductividad
conocida. Oprima EDIT. Use los botones de flecha para
introducir el valor de conductividad de la solución. Oprima
SAVE. Oprima EXIT hasta que aparezca la pantalla principal.

4
MODELO 54e C MENÚS

5
 MODELO 54e C INSTALACIÓN

ADVERTENCIA Montaje en tubería:

Todas las instalaciones eléctricas deben estar en
conformidad con el Código Nacional de Electricidad, todos
los códigos estatales y locales, y todos los códigos de
planta y estándares para equipo eléctrico. Todas las
instalaciones eléctricas deben ser supervisadas por un
electricista de planta calificado y responsable.
UBICACIÓN DEL CONTROLADOR
Coloque el controlador de modelo 54e C de tal modo que se
minimicen los efectos de temperaturas extremas y se eviten
vibraciones y sacudidas. Ubique el controlador lejos de su proceso
químico para protegerlo de la humedad y las emanaciones.
1. Fije el soporte de montaje a la parte trasera del controlador y
apriete los cuatro tornillos.
2. Coloque los pernos en “U” suministrados alrededor del tubo de
montaje y a través del soporte de montaje en tubo y el soporte
de montaje. Apriete las tuercas de los pernos en “U” hasta que
el controlador esté montado de forma segura en el tubo.
Montaje en panel:
El controlador está diseñado para ajustarse en una sección de panel
de 144x144 mm DIN estándar (5,7 x 5,7 pulg.) (Figura 2-3) La
instalación requiere el acceso por delante y por detrás.

Seleccione un sitio de instalación que esté a más de 61 cm (2 pies) 1. Instale el controlador como se muestra en la Figura 2-3. Inserte
del conducto de alto voltaje, que tenga un fácil acceso para el el alojamiento del instrumento a través de la parte delantera de
personal operador, y que no esté expuesto a la luz directa del sol. la sección de panel y alinee el soporte de montaje en panel
como se muestra.
DESEMPAQUE E INSPECCIÓN
2. Inserte los dos tornillos del soporte de montaje a través de cada
Inspeccione el exterior del contenedor de embarque para ver si uno de los dos soportes de montaje y dentro de los orificios
presenta algún daño. Abra el contenedor e inspeccione el taladrados en la parte trasera del alojamiento del controlador y
controlador y el herraje relacionado para ver si hay partes faltantes o apriete cada tornillo.
dañadas.
3. Inserte los cuatro tornillos de montaje en panel a través de cada
Si hay evidencia de daño, notifíquelo inmediatamente al la empresa orificio en los soportes de montaje. Apriete cada tornillo hasta
de transportes. Si faltan partes, comuníquese con Ayuda al Cliente que el soporte de montaje sostenga firmemente al controlador
de Rosemount Analytical. en su sitio. Para evitar dañar los soportes de montaje del
INSTALACIÓN MECÁNICA controlador, no apriete demasiado.
Montaje del controlador
El controlador modelo 54e C puede suministrarse con un accesorio
de sopor te de montaje. Si utiliza el sopor te de montaje para
instalaciones en pared o en tubería, evite montarlo en tubos que
vibren o que estén cerca del proceso. El soporte puede modificarse
para montar el controlador en vigas “I” u otros miembros rígidos.
También puede fabricar su propio soporte o montar el controlador en
panel utilizando el soporte como un ejemplo.

Montaje en pared o en superficie:

1. Monte el soporte al controlador utilizando los cuatro tornillos
suministrados.
2. Monte el sopor te de montaje del controlador a la pared
utilizando cualquier sujetador apropiado como tornillos, pernos,
etc.

MONTAJE EN PANEL

6 MONTAJE EN PARED MONTAJE EN TUBERÍA

MODELO 54e C CONEXIÓN DE CABLES

Diagrama de conexión de cables del sensor.

7
 Conexión de cables de entrada de alimentación y salida de relés para el modelo 54e C

NOTA: La carga inductiva máxima es de 3,0 A a 115 V, 1,5 A a 230V. La corriente externa debe llevarse al contacto
de relés. Comunicaciones HART superpuestas en la salida 1.

“The right people,

the right answers,
right now.”

UNILOC DIVISION
Centro de asistencia al cliente AHORA USTED PUEDE
1-949-863-1181 REALIZAR SU PEDIDO EN
LÍNEA EN NUESTRO SITIO
WEB http://www.RAuniloc.com
Tarjetas de crédito sólo para
compras en EE.UU.

Rosemount Analytical Inc.

Uniloc Division
2400 Barranca Parkway
Irvine, CA 92606 EE.UU.
Tel: (949) 863-1181
http://www.RAuniloc.com

© Rosemount Analytical Inc. 2000
