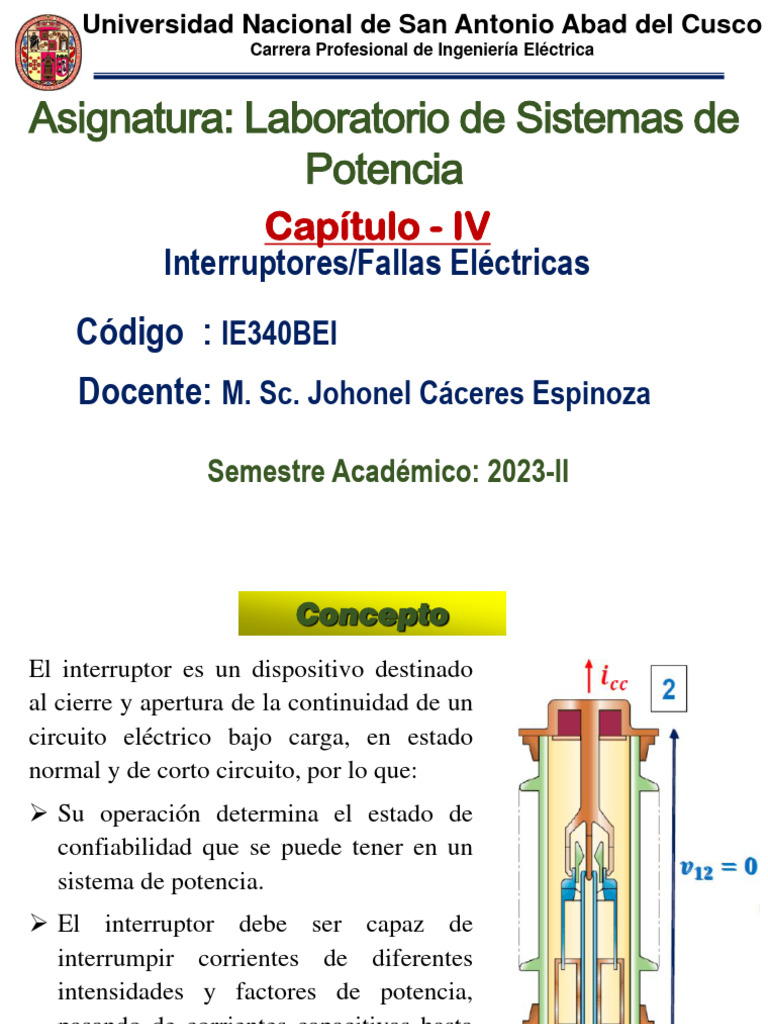

Universidad Nacional de San Antonio Abad del Cusco

Carrera Profesional de Ingeniería Eléctrica

Asignatura: Laboratorio de Sistemas de

Potencia
Capítulo - IV
Interruptores/Fallas Eléctricas
Código : IE340BEI
Docente: M. Sc. Johonel Cáceres Espinoza

Semestre Académico: 2023-II

 Concepto
El interruptor es un dispositivo destinado
al cierre y apertura de la continuidad de un
circuito eléctrico bajo carga, en estado
normal y de corto circuito, por lo que:
 Su operación determina el estado de
confiabilidad que se puede tener en un
sistema de potencia.
 El interruptor debe ser capaz de
interrumpir corrientes de diferentes
intensidades y factores de potencia,
pasando de corrientes capacitivas hasta
las corrientes inductivas.
 Partes de un Interruptor
Parte Activa:
Conformada por las cámaras de extinción que soportan
los contactos fijos y el mecanismo de operación que
soportan los contactos móviles.
Parte Pasiva:
Conformada por una estructura que soporta uno o tres
depósitos de aceite, en casos que el interruptor sea de
aceite, en el que se aloja la parte activa.
 Protege eléctrica y mecánicamente el interruptor,
 Soporte para el gabinete de control,
 Ofrece puntos para levantamiento y transporte
Parámetros Eléctricos en los Interruptores
1. TENSIÓN NOMINAL
Es el valor eficaz de la tensión entre fases del sistema
en que se instala el interruptor.
2. TENSIÓN MÁXIMA
Es el valor máximo de la tensión para el cual está
diseñado y el límite máximo al que puede operar.
3. CORRIENTE NOMINAL
Es el valor eficaz de la corriente máxima que puede
circular continuamente a través de los contactos sin
exceder los límites de elevación de temperatura.
4. CORRIENTE DE CORTO CIRCUITO INICIAL
Es el valor pico de la primera semionda de corriente,
comprendida en ella la componente transitoria.
 Parámetros Eléctricos en los Interruptores
5. CORRIENTE DE CORTO CIRCUITO
Es el valor eficaz de la corriente máxima de cortocircuito
que pueden interrumpir las cámaras de extinción del
arco. Las unidades son Kiloamperios, pero comúnmente
se dan en Potencia de cortocircuito (MVA).
6. TENSIÓN DE RESTABLECIMIENTO
Es el valor eficaz de la tensión máxima de la primera
semionda de la componente alterna, que aparece entre
los contactos del interruptor después de la extinción de la
corriente. Tiene una influencia muy importante en la
capacidad de apertura del interruptor y presenta una
frecuencia que es del orden de miles de Hertz, de
acuerdo con los parámetros eléctricos del sistema en la
zona de operación.
Parámetros Eléctricos en los Interruptores
 Parámetros Eléctricos en los Interruptores
7. CAMARA DE EXTINCIÓN DEL ARCO
Es la parte principal de cualquier interruptor, en donde al
separarse los contactos, la energía que circula por el
circuito se transforma en calor.
Adicionalmente, las cámaras de extinción, deben soportar
los esfuerzos electrodinámicos de las corrientes de
cortocircuito, así como los esfuerzos dieléctricos.
Asimismo, el fenómeno de interrupción de corriente se
inicia con la separación de los contactos, apareciendo un
arco a través de un fluido, que lo transforma en PLASMA.
La interrupción de la corriente se produce cuando la onda
de corriente pasa por cero y posteriormente aparece entre
los contactos del interruptor una tensión transitoria de
restablecimiento.
Interrupción de Corto Circuito
 Circuito Equivalente
Corto-Circuito en los terminales del interruptor
t0
Transformando:
L  Lth v12
 
LC S 2Vc ( S )  Svc (0)  vc' (0)  Vc ( S )  Vm
S
S2 2
v1 v2 v2
v(t) C
Condiçiones Iniciales:
ic (0) iL (0)
vc ( 0 )  0 vc' (0)   0
C C
Tensión de restablecimento: v12  vc
di Solución Operacional:
Siendo: L  vc  Vm . cos( .t )  02  S S 
dt Vc ( S )  Vm 2  2  
dv 0   2 S 
2
S 2   02 
Como: ic  i  C c
dt
La ecuaçión diferencial de: v12  vc En el Tiempo:
 02
En el domínio del tiempo: vc (t )  v12 (t )  2 V cos( .t )  cos( 0 .t )
d 2vc 0   2 m

LC 2  vc  Vm . cos( .t )
dt
 Interrupción de Falla
Tensión Transitória de
Restablecimiento

Tensión del Sistema

Corriente del Sistema

Algunas simplificaçiones:
• siendo:  0       
2  2
0
0
1 Así:
0  
2 2
v12 (t )  Vm 1  cos  0t 
• Hasta alcanzar el primer pico: cos  t  1
 Tensión en Contactos
v12 (t )
2Vm

T0
De donde: t 
2
• Pico del TRV (Transient Recovery Voltage) = 2Vm
2Vm 2Vm
• Tasa de Crecimiento RRRV (Rate of Rise of the Recovery Voltage): 
T0  LC
2
 Pruebas en Interruptores
1.-Falla en los Terminales: En este caso la oscilación de la
tensión se amortigua por la resistencia propia del circuito de
potencia y “𝑓𝑜”, dependiendo de los valores de Inductancia y
Capacitancia del lado de la fuente:
𝑓𝑜 = 1/2𝐿𝐶
Ejemplo 01: Simular el siguiente SEP, cuyos datos son:
Red Slack: 𝑆𝑚𝑎𝑥 = 8000 𝑀𝑉𝐴; 𝑆𝑚𝑖𝑛 = 2000𝑀𝑉𝐴; 𝑇 = 8 𝑠𝑒𝑔. 𝑉1 = 1 < 0° 𝑝𝑢
Red PV: 𝑆𝑚𝑎𝑥 = 8000𝑀𝑉𝐴; 𝑆𝑚𝑖𝑛 = 5000 𝑀𝑉𝐴; 𝑇 = 8 𝑠𝑒𝑔. 𝑉5 = 1 𝑝𝑢;
𝑃𝐺5 = 100 𝑀𝑊
Ω 𝑢𝑆 Ω
Línea 01-02: 𝑍12 = 0.02 + 0.2𝑗 ; 𝐵12 = 2.8 ; 𝑍0 = 0.3 + 1.1𝑗 ;
𝐾𝑚 𝐾𝑚 𝐾𝑚
𝑢𝑆
𝐵0 = 1.8 𝐾𝑚
; 𝐿 = 100 𝐾𝑚; 𝐼 = 0.8 𝑘𝐴; 𝑚𝑜𝑑𝑒𝑙𝑜 Π
Ω 𝑢𝑆
Línea 02-03= Línea 04-05: 𝑍12 = 0.02 + 0.2𝑗 ; 𝐵12 = 2.8 ;
𝐾𝑚 𝐾𝑚
Ω 𝑢𝑆
𝑍0 = 0.3 + 1.1𝑗 𝐾𝑚
; 𝐵0 = 1.8 𝐾𝑚
; 𝐿 = 100 𝐾𝑚; 𝐼 = 0.8 𝑘𝐴; 𝑚𝑜𝑑𝑒𝑙𝑜 Π
TR-01: 𝑉𝑐𝑐 = 10%; 𝑉 = 138/13.8 𝑘𝑉 𝐶𝑜𝑛𝑒𝑥𝑖ó𝑛 𝑌𝑑; 𝑆 = 50𝑀𝑉𝐴
Carga 01: 𝑃 = 15 𝑀𝑊 ; 𝑓𝑑𝑝 = 0.96 𝐼𝑛𝑑𝑢𝑐𝑡𝑖𝑣𝑜

Determinar las tensiones en las barras del CB,

cuando se produce un corto circuito trifásico en
la barra 03 en t=0 segundos y el Interruptor se
apertura en t= 100 ms; además de el TRV en el
CB y la corriente en este mismo.
Ejemplo 02: Simular el siguiente SEP, cuyos datos son:
Red Slack: 𝑆𝑚𝑎𝑥 = 300 𝑀𝑉𝐴; 𝑆𝑚𝑖𝑛 = 10𝑀𝑉𝐴; 𝑇 = 8 𝑠𝑒𝑔. 𝑉1 = 1.02 < 10° 𝑝𝑢
Red PV: 𝑆𝑁 = 100𝑀𝑉𝐴; 𝑉𝑛 = 200 𝑀𝑉𝐴; 𝑃𝑔 = 15 𝑀𝑊 𝑉5 = 1.01 𝑝𝑢;
Ω 𝑢𝑆 Ω
Línea 04-05: 𝑍12 = 0.015 + 0.025𝑗 𝐾𝑚 ; 𝐵12 = 2.8 𝐾𝑚 ; 𝑍0 = 0.02 + 0.05𝑗 𝐾𝑚 ;
𝑢𝑆
𝐵0 = 1.8 𝐾𝑚
; 𝐿 = 120 𝐾𝑚; 𝐼 = 0.75 𝑘𝐴; 𝑚𝑜𝑑𝑒𝑙𝑜 Π
TR-01: 𝑉𝑐𝑐 = 15%; 𝑉 = 138/24 𝑘𝑉 𝐶𝑜𝑛𝑒𝑥𝑖ó𝑛 𝑌𝑑; 𝑆 = 30𝑀𝑉𝐴
TR-02: 𝑉𝑐𝑐 = 12%; 𝑉 = 138/20 𝑘𝑉 𝐶𝑜𝑛𝑒𝑥𝑖ó𝑛 𝑌𝑑; 𝑆 = 20𝑀𝑉𝐴
CB: Trifásico
Carga 05: Q = 10 𝑀𝑉𝐴𝑅 ; 𝑓𝑑𝑝 = 0.9 𝐼𝑛𝑑𝑢𝑐𝑡𝑖𝑣𝑜

Determinar las tensiones en las barras

del CB, cuando se produce un corto
circuito trifásico en la barra 02 en t=0
segundos y el Interruptor se apertura
en t= 100 ms; además de el TRV en el
CB y la corriente en este mismo,
cuando el interruptor se apertura
inmediatamente
Ejemplo 03: Simular el siguiente SEP, cuyos datos son:
Simular el siguiente sistema y mostrar la tensión y corriente en el Circuit Breaker,
cuando ocurre una falla en un tiempo de 0 segundos y el interruptor apertura el
sistema en un ciclo, además determinar:
a).- la velocidad angular del sistema
b).- la amplitud de la sobretensión
c).- Como atenuaría la sobretensión en este circuito
 Pruebas en Interruptores
2.-Falla kilométrica: Efectuada en una línea Media,
considerada como crítica para los interruptores, cuando sucede
a los 3 a 5 km de distancia. La tensión de restablecimiento esta
dada por la diferencia de tensión entre el lado de la fuente y el
lado de la línea, con una frecuencia de oscilación del doble de
fundamental.
Ejemplo 04: Simular el siguiente SEP, cuyos datos son:
Red Slack: 𝑆𝑚𝑎𝑥 = 10000 𝑀𝑉𝐴; 𝑆𝑚𝑖𝑛 = 8000𝑀𝑉𝐴; 𝑇 = 8 𝑠𝑒𝑔. 𝑉1 = 1.05 < 10° 𝑝𝑢
Red PV: 𝑆𝑚𝑎𝑥 = 8000𝑀𝑉𝐴; 𝑆𝑚𝑖𝑛 = 5000 𝑀𝑉𝐴; 𝑇 = 8 𝑠𝑒𝑔. 𝑉5 = 1.02 𝑝𝑢;
𝑃𝐺5 = 50 𝑀𝑊
Ω 𝑢𝑆 Ω
Línea 01-02: 𝑍12 = 0.05 + 0.4𝑗 ; 𝐵12 = 2.5 ; 𝑍0 = 0.2 + 1.4𝑗 ;
𝐾𝑚 𝐾𝑚 𝐾𝑚
𝑢𝑆
𝐵0 = 1.2 𝐾𝑚
; 𝐿 = 80 𝐾𝑚; 𝐼 = 1 𝑘𝐴; 𝑚𝑜𝑑𝑒𝑙𝑜 Π
Ω 𝑢𝑆
Línea 02-03= Línea 04-05: 𝑍12 = 0.06 + 0.45𝑗 ; 𝐵12 = 1.8 ;
𝐾𝑚 𝐾𝑚
Ω 𝑢𝑆
𝑍0 = 0.15 + 2.1𝑗 𝐾𝑚
; 𝐵0 = 1.4 𝐾𝑚
; 𝐿 = 60 𝐾𝑚; 𝐼 = 0.8 𝑘𝐴; 𝑚𝑜𝑑𝑒𝑙𝑜 Π
Determinar las tensiones en todas las barras del sistema, cuando ocurre una falla
kilométrica en la línea 01-02, igual a 25 km desde la barra B-01 para un t=0 seg. Y
el interruptor se apertura en t=100 ms; además de graficar el TRV y la corriente en
el CB
 Ejemplo 05: Simular el siguiente SEP, cuyos datos son:
Red Slack: 𝑆𝑚𝑎𝑥 = 5334.71 𝑀𝑉𝐴; 𝑆𝑚𝑖𝑛 = 4000𝐾𝑉𝐴; 𝑇 = 8 𝑠𝑒𝑔. 𝑉1 = 1 < 0° 𝑝𝑢
GEN-04: : 𝑆𝑁 = 150 𝑀𝑉𝐴; 𝑓𝑑𝑝 = 0.89 𝑖𝑛𝑑 ; 𝑇 = 8 𝑠𝑒𝑔. 𝑉4 = 0.99 𝑝𝑢; 𝑃 = 1.2 𝑀𝑊
50
TR-01: 𝑉𝑐𝑐 = 11%; 𝑉 = 120 𝑘𝑉 𝐶𝑜𝑛𝑒𝑥𝑖ó𝑛 𝑌𝑛𝑦𝑛; 𝑆 = 31.5𝑀𝑉𝐴
120
TR-02: 𝑉𝑐𝑐 = 4%; 𝑉 = 𝑘𝑉 𝐶𝑜𝑛𝑒𝑥𝑖ó𝑛 𝑌𝑛𝑦𝑛; 𝑆 = 6.115𝑀𝑉𝐴
0.4
𝑜ℎ𝑚𝑖𝑜𝑠 𝑢𝑆
Línea 02-03: 𝑍12 = 0.0235 + 𝑗0.061 ; 𝐵12 = 2.4 ;
𝑘𝑚 𝐾𝑚
𝑜ℎ𝑚𝑖𝑜𝑠 𝑢𝑆
𝑍0 = 0.045 + 𝑗0.084 ; 𝐵0 = 1.38 𝐾𝑚 ; 𝐼𝑚𝑎𝑥 = 1 𝑘𝐴; 𝐿 = 90 𝑘𝑚
𝑘𝑚
Carga 01: 𝑆1 = 2.9695 + 𝑗1.7856 𝑀𝑉𝐴
Falla trifásica a 70.2 km de la barra 03 en la línea de transmisión en t=0.025 segundos
y el interruptor debe apertura en 5 ciclos de forma inmediata, para ello simule las
tensiones en todas las barras del sistema, el diferencial en la barra y la corriente en el
CB.
Adicionalmente para este caso de inmediato en que tiempo debería aperturar el CB
para reducir el TRV
 Pruebas en Interruptores
3.-Apertura en Oposición de Fases; se produce en el caso de
tener una fase mal conectada o en pérdida de estabilidad de
sistemas. El corto circuito producido, ocasiona una
sobretensión hasta tres veces la tensión fase-neutro con una
frecuencia el doble de la fundamental
 Pruebas en Interruptores
3.-Apertura en Oposición de Fases
