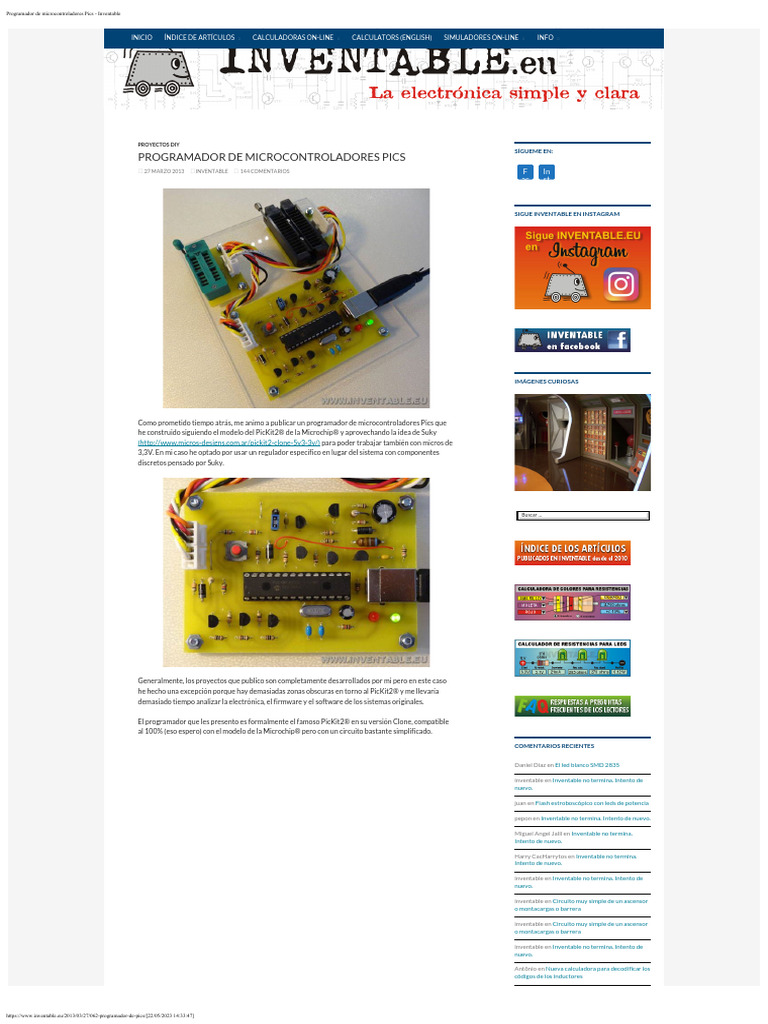

Como prometido tiempo atrás, me animo a publicar un programador de microcontroladores Pics que
he construido siguiendo el modelo del PicKit2® de la Microchip® y aprovechando la idea de Suky
(http://www.micros-designs.com.ar/pickit2-clone-5v3-3v/) para poder trabajar también con micros de
3,3V. En mi caso he optado por usar un regulador específico en lugar del sistema con componentes
discretos pensado por Suky.
Buscar …
Generalmente, los proyectos que publico son completamente desarrollados por mi pero en este caso
he hecho una excepción porque hay demasiadas zonas obscuras en torno al PicKit2® y me llevaría
demasiado tiempo analizar la electrónica, el firmware y el software de los sistemas originales.
El programador que les presento es formalmente el famoso PicKit2® en su versión Clone, compatible
al 100% (eso espero) con el modelo de la Microchip® pero con un circuito bastante simplificado.
COMENTARIOS RECIENTES
Daniel Diaz en El led blanco SMD 2835
inventable en Inventable no termina. Intento de

nuevo.
juan en Flash estroboscópico con leds de potencia
pepon en Inventable no termina. Intento de nuevo.
Miguel Angel Jalil en Inventable no termina.

Intento de nuevo.
Harry CacHarrytos en Inventable no termina.

Intento de nuevo.

nuevo.
inventable en Circuito muy simple de un ascensor

o montacargas o barrera
inventable en Circuito muy simple de un ascensor


nuevo.
Antônio en Nueva calculadora para decodificar los

códigos de los inductores
https://www.inventable.eu/2013/03/27/062-programador-de-pics/[22/05/2023 14:33:47]
Nestor Mattiazzi en Nueva calculadora para

decodificar los códigos de los inductores
Daniel Diaz en Nueva calculadora para decodificar

los códigos de los inductores
Ronard FC en Inventable no termina. Intento de

nuevo.
Antes de seguir, quiero hace una aclaración: este programador que publico hasta ahora ha funcionado
perfectamente con distintos modelos de Pics que he programado. De cualquier manera no puedo Diego-184 en Circuito muy simple de un ascensor
garantizar que funcione bien en todos los casos y tampoco dar un soporte técnico completo porque
hay demasiadas variables en juego a nivel de software y de hardware y tendría que dedicar todo mi
tiempo libre solo a esto.
CATEGORÍAS
Personalmente pienso que las herramientas de trabajo deben ser de buena calidad y considero un
programador de pics como una herramienta de trabajo. Por esto, personalmente prefiero usar
audio
programadores de marca y usar modelos DIY como este, solo en situaciones de emergencia o cuando
no tenemos la posibilidad de comprar uno original. calculadoras
componentes
Curiosidades
didáctica
energía
foto de la semana
Información
juguetes
led
música electrónica
nuevas ideas
programación
Volviendo a la descripción del proyecto, usar dos zócalos separados de 20 y 28 pins simplifica mucho el protocolos de comunicación
uso del programador porque todos los microcontroladores de distintos tipos se posicionan de la misma
manera en uno u otro zócalo en modo simple e intuitivo, sin necesidad de manipular interruptores, proyectos diy
puentes de configuración o debiendo colocar los chips en posiciones distintas entre si. Raspberry PI
Reflexiones
robot
simuladores
Sin categoría
tecnología
teoría
válvulas
ETIQUETAS
12AU7 / ECC82 555

amplificadores
No he construido el módulo para micros de 40 pins porque nunca tuve la necesidad de usarlos. De
cualquier manera, gracias al conector ISCP disponible en el programador, es posible también
automatismos calculadoras
ciencia consejos electrónicos
programar estos pics conectando los 5 pins necesarios.
Cuaderno de bitácora cálculos eléctricos
experimentos felices fiestas
fotocélulas historia hojas técnicas
iluminación
instalaciones eléctricas
instrumental LDR leds
leds de potencia Ley de Ohm Linux lógica digital
microcontroladores mosfet
motores nuevas ideas
Pic12F629 preamplificadores Python
Raspberry PI relés resistencia led
resistencias RGB robots sensores simuladores
sistemas fotovoltaicos teoría timer
tiras de leds transistores

Me interesaba en particular modo poder programar el nuevo PIC18F14K50 porque, siendo más
varios válvulas
pequeño del 18F2550 (solo 20 pins) posee también un puerto USB a bordo y bastante económico.
Lamentablemente no dispongo di un micro de este tipo para probar. Espero de poder hacerlo dentro de
poco.
ZONA RESERVADA
Acceder
Feed de entradas
Feed de comentarios
WordPress.org
Respecto a otros programadores que se encuentran en la red, haber construido un programador

compatible con los productos Microchip® me permite de usar como plataforma de desarrollo los
software gratuitos de la Microchip como por ejemplo el PicKit2® software y fundamentalmente la
suite MPLAB X IDE® (v 1.60) para Linux.
La cosa importante de esta experiencia es que funciona!! Como decía antes, no he podido probar el
programador con todos los modelos de pics, solamente algunos, pero parece ser que el sistema es
bastante robusto y no he encontrado errores en fase de programación o de reconocimiento del
programador por parte del software PicKit2 y MPLAB.
Elenco de materiales
Resistencias:
3 de 10 ohms 1/8 Watt

3 de 1 K ohms 1/8 Watt
1 de 2,7K ohms 1/8 Watt
4 de 4,7K ohms 1/8 Watt
4 de 10K ohms 1/8 Watt
1 de 100K ohms 1/8 Watt
(las resistencias son de 1/8 Watt con distancia entre patitas de 5mm)
Capacitores:
2 de 100nF
2 de 22pF (disco)
1 de 22uF 16V (electrolítico)

1 de 47uF 25V (electrolítico)
Diodos:
2 1N5817
1 1N4148
1 led verde 3mm
1 led rojo 3mm
Transistores:
4 BC557
3 BC547
Circuitos integrados
1 PIC18F2550 (programado con firmware Microchip PicKit2)

1 L4931CZ33 (u otro regulador 3,3V 100mA de tres patitas)
Otros componentes
1 bobina de 680uHy (ver fotografías)

1 pulsador para circuito impreso (ver fotografías)
1 zócalo de 28 pins
1 zócalo de 28 pins ZIF (zócalo a fuerza cero)
1 zócalo de 20 pins ZIF (zócalo a fuerza cero)
1 cristal 20MHz
1 conector USB tipo B
3 conectores a 6 pin paso 2,54 mm para circuito impreso
3 conectores a 6 pin paso 2,54 mm para cablepreso
3 Circuitos impresos (1 principal y 2 zon los zócalos ZIF)
1 cable USB
tornillos, separadores y tuercas
Construir un programador de PICS es toda una empresa y no lo aconsejo a la gente que recién empieza.
Más allá de la construcción electrónica propiamente dicha en la que se necesitan algunos componentes
especiales, es necesario disponer de otro programador que permita de programar el PIC18F2550,
corazón de todos los modelos USB como este. La solución más simple, si no se dispone de uno, es la de
pedirle ayuda a alguien que lo posea. También se puede construir un programador de transición, como
por ejemplo el JDM para puerto serie. El problema está en que los programadores tipo JDM necesitan
un verdadero puerto RS232 porque no trabajan bien con los adaptadores USB a RS232 y en los últimos
años, las computadoras no disponen más de este tipo de puerto. Si se logra resolver el problema de la
programación del primer PIC18F2550, después se pueden construir todos los programadores que uno
quiera porque un programador programa al otro.
Les dejo para descargar el file zip con los circuitos impresos y también el código en formato hex de la
última versión de firmware para el PIC18F2550. El programa PicKit2 lo pueden descargar
directamente desde el sitio de la Microchip
[Circuito Impreso]
[Firmware del PIC18F2550 (link al sitio de la Microchip)]
Link a la página PicKit2 en el sitio de la Microchip con Downloads)
Los micro que he probado a grabar son estos: 12F629, 12F675, 16F628A, 16F676, 16F73, 18F2550 y
16F88.
Bueno, no me alargo más. Espero que el proyecto les guste ��
Hasta la próxima!!
Los contenidos de este blog son originales y están bajo una licencia Creative Commons BY_NC_SA
