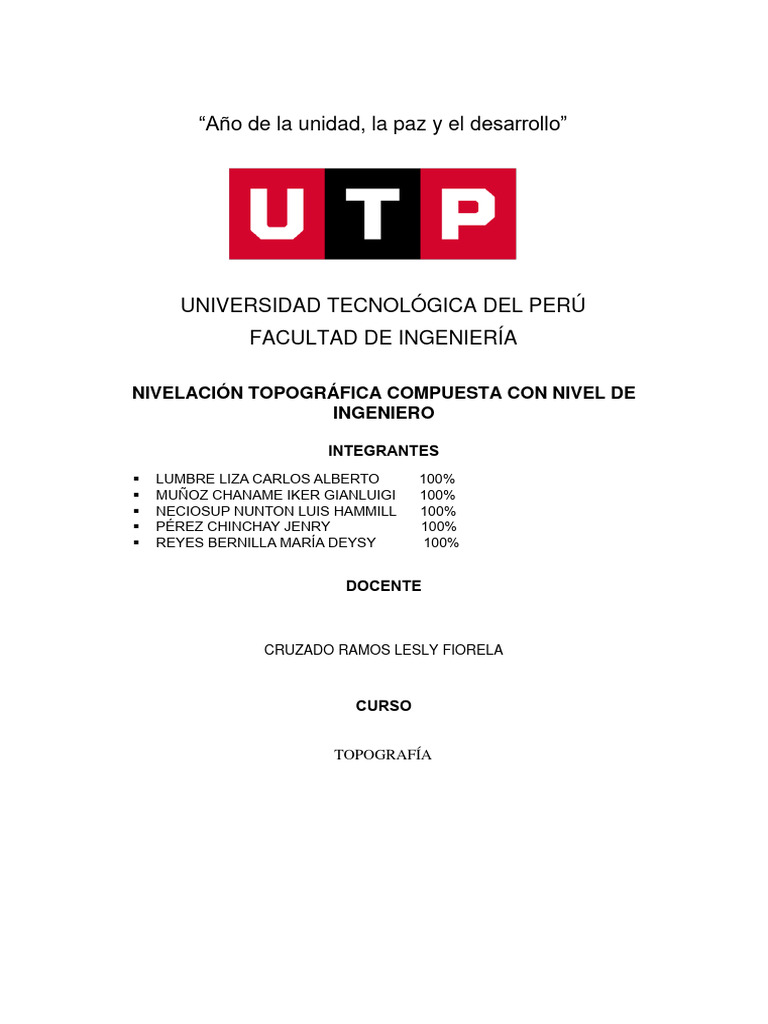

“Año de la unidad, la paz y el desarrollo”

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

FACULTAD DE INGENIERÍA

NIVELACIÓN TOPOGRÁFICA COMPUESTA CON NIVEL DE

INGENIERO

INTEGRANTES
▪ LUMBRE LIZA CARLOS ALBERTO 100%
▪ MUÑOZ CHANAME IKER GIANLUIGI 100%
▪ NECIOSUP NUNTON LUIS HAMMILL 100%
▪ PÉREZ CHINCHAY JENRY 100%
▪ REYES BERNILLA MARÍA DEYSY 100%

DOCENTE

CRUZADO RAMOS LESLY FIORELA

CURSO

TOPOGRAFÍA
 Chiclayo- 2023

ÍNDICE
1 INTRODUCCIÓN ..................................................................................................................... 5
2 OBJETIVO DE LA PRÁCTICA. ................................................................................................... 6
2.1 Objetivo General: .......................................................................................................... 6
2.2 Objetivos específicos: .................................................................................................... 6
3 EQUIPO NECESARIO............................................................................................................... 7
3.1 Nivel de Ingeniero ......................................................................................................... 7
3.2 Trípode .......................................................................................................................... 7
3.3 Mira topográfica ............................................................................................................ 8
3.4 Cintra métrica ................................................................................................................ 8
3.5 Dispositivo GPS .............................................................................................................. 9
4 CUADRILLA DE TRABAJO........................................................................................................ 9
5 PROCEDIMIENTO DE CAMPO. ............................................................................................. 10
6 DATOS OBTENIDOS EN CAMPO. .......................................................................................... 15
7 CÁLCULOS Y RESULTADOS OBTENIDOS EN GABINETE ......................................................... 17
8 POSIBLES APLICACIONES DE LOS RESULTADOS OBTENIDOS. .............................................. 17
9 CONCLUSIONES. .................................................................................................................. 18
10 RECOMENDACIONES. .......................................................................................................... 18
11 PLANOS DIBUJADOS EN AUTOCAD. ..................................................................................... 19
12 BIBLIOGRAFÍA. ..................................................................................................................... 20
 INDICE DE FIGURAS

Figura 1: Nivel de ingeniero........................................................................................................... 7

Figura 2: Trípode topográfico ........................................................................................................ 7
Figura 3: Mita topográfica ............................................................................................................. 8
Figura 4: Cinta métrica .................................................................................................................. 8
Figura 5: Dispositivo GPS ( ............................................................................................................. 9
Figura 7: Estacionamiento de nivel de ingeniero. ....................................................................... 10
Figura 8: calado de nivel esférico. ............................................................................................... 11
Figura 9: Mira topográfica en el punto A..................................................................................... 11
Figura 10: Tomando lectura del punto A. .................................................................................... 12
Figura 11: lectura de distancia horizontal y coordenadas de punto A. ....................................... 12
Figura 12: lectura de distancia horizontal y coordenadas de punto B. ....................................... 13
Figura 13: estación 2 con nivel de ingeniero ............................................................................... 14
Figura 14: medición de distancia del punto 6- estación 2. .......................................................... 14
 ÍNDICE DE TABLAS

Tabla 1: Cuadrilla de campo. ......................................................................................................... 9

Tabla 2: Vistas atrás, adelante y ángulos marcados en cada punto ............................................ 15
Tabla 3: Distancias del lugar de las estaciones a los puntos marcados. ...................................... 16
Tabla 4: Coordenadas UTM de los puntos y cambios de estaciones. .......................................... 16
Tabla 5: Cálculos de altura de instrumento y cotas. .................................................................... 17
1 INTRODUCCIÓN

La nivelación topográfica es una técnica de altimetría que tiene como objetivo determinar
la elevación de uno o más puntos a través de observaciones topográficas como ángulos,
diferencias de elevación, distancias y una serie de mediciones y cálculos para
determinar la elevación de un punto con respecto a un plano de referencia específico.
Podría entonces definirse como el proceso de medición y cálculo de alturas,
considerándolas como la distancia vertical medida desde una superficie de referencia
hasta un punto específico de la superficie.

La nivelación topográfica compuesta es una variante esencial de la nivelación

topográfica, así pues, es un procedimiento fundamental en la topografía, una disciplina
que se ocupa de la medición y descripción precisa de la superficie de la Tierra. Esta
técnica se utiliza para determinar las diferencias de elevación entre puntos en un
terreno. Este proceso implica la división de una nivelación en múltiples tramos, la razón
fundamental radica en la necesidad de cubrir distancias extensas o cuando los puntos
de referencia se encuentran ocultos o inaccesibles debido a diversas circunstancias. El
informe generado por esta técnica proporciona un registro detallado de las actividades
realizadas en el campo, incluyendo el uso de los instrumentos y técnicas necesarias
para obtener mediciones precisas y resultados confiables.

5
2 OBJETIVO DE LA PRÁCTICA.
2.1 Objetivo General:
➢ Realizar la nivelación topográfica de un área de terreno con el nivel de ingeniero
a través del método de nivelación compuesta.

2.2 Objetivos específicos:

➢ Determinar los desniveles de diferentes puntos que conforman la poligonal
cerrada.
➢ Calcular el valor de Cotas geométricas a partir de los datos obtenidos en terreno.
➢ Determinar las distancias exactas desde el punto de estación a los puntos de
referencia de la poligonal.
➢ Aplicar las coordenadas obtenidas en cada punto de referencia en la creación
de planos topográficos, utilizando software especializado como AutoCAD.

6
3 EQUIPO NECESARIO.

3.1 Nivel de Ingeniero

Figura 1: Nivel de ingeniero ( https://aydtopografia.com.pe/portal/productos/niveles/topcon-at-b4a )

3.2 Trípode

Figura 2: Trípode topográfico (https://www.bingfc.top/ProductDetail.aspx?iid=817430046&pr=62.88 )

7
3.3 Mira topográfica

Figura 3: Mita topográfica ( https://www.villner.cl/mira-topografica-como-se-usa/ )

3.4 Cintra métrica

Figura 4: Cinta métrica (https://www.disto.es/acesories/accesorio.php?REF=54365989)

8
3.5 Dispositivo GPS

Figura 5: Dispositivo GPS (https://goo.su/QAqU)

4 CUADRILLA DE TRABAJO.
Tabla 1: Cuadrilla de campo.

Estudiantes función
Lumbre Liza Carlos Alberto Asistente topográfico
Muñoz Chaname Iker Gianluigi Jefe de proyecto
Neciosup Nunton Luis hammill Analista de datos
Perez chinchay Jenry Topógrafo principal
Reyes Bernilla Maria Deysy Topógrafo de distancias

9
5 PROCEDIMIENTO DE CAMPO.

➢ Reconocer y evaluar el área de trabajo para identificar elementos que puedan

afectar los equipos e instrumentos a utilizar y el proceso de levantamiento
topográfico.

➢ Estacionar el nivel de ingeniero, para ello se debe seleccionar un punto de

estación donde se tenga una buena visibilidad hacia los puntos de interés que
se medirán. Luego se instala el equipo en la plataforma del trípode teniendo en
cuenta que la base de las patas del trípode forme un triángulo equilátero y que
la plataforma del trípode debe estar a la vista del operador en posición horizontal.

Figura 7: Estacionamiento de nivel de ingeniero.

➢ Realizar el calado del nivel esférico, para ello se debe centrar la burbuja con
ayuda de los tornillos nivelantes.

10
 Figura 8: calado de nivel esférico.

➢ Colocar la mira topográfica en el punto de cota conocida (punto A), esta debe
estar alineada con el punto de partida.

Figura 9: Mira topográfica en el punto A

11
➢ Con la ayuda del nivel se visa la mira en el punto de cota conocida (V+), registrar
la lectura del nivel, los ángulos horizontales y anotar en la libreta de campo.

Figura 10: Tomando lectura del punto A.

➢ Medir con la cinta métrica la distancia horizontal desde el punto de estación 1
hasta el punto de referencia (Punto A), teniendo en cuenta que la cinta este
tensada y alineada. Además, se debe obtener las coordenadas de ambos puntos
con la ayuda de la aplicación de GPS.

➢ Colocar
Figura la
11:mira en elde
lectura punto de cotahorizontal
distancia por conocer (Punto B).
y coordenadas de punto A.

12
➢ Registrar la lectura del nivel, los ángulos horizontales del punto B y anotar en la
libreta de campo. (V-)

➢ Medir con la cinta métrica la distancia horizontal desde el punto de estación hasta
el punto de referencia (Punto B). Además, se debe obtener las coordenadas de
ambos puntos con la ayuda de la aplicación de GPS.

Figura 12: lectura de distancia horizontal y coordenadas de punto B.

➢ Repetir los pasos para los puntos adicionales que desee medir con la estación 1

➢ Cambiar de estación (E-2) y realizar lectura del último punto medido con la E-1,
este punto será tomado como vista atrás de la E-2.

13
 Figura 13: estación 2 con nivel de ingeniero

➢ Realizar la lectura de la vista adelante de la E-2 (punto 6 de la nivelación total),

previamente teniendo en cuenta los pasos anteriores.

Figura 14: medición de distancia del punto 6- estación 2.

14
 ➢ Realizar las lecturas de los puntos adicionales que corresponden a la estación
E-2 teniendo en cuenta las indicaciones en las mediciones anteriores.

➢ Realizar los cambios de estación necesarios hasta lograr tomar lectura de los
puntos que conforman la poligonal cerrada, siempre con las precauciones e
indicaciones tomadas en la nivelación del equipo topográfico y en las mediciones
de cada estación anterior.

6 DATOS OBTENIDOS EN CAMPO.

Tabla 2: Vistas atrás, adelante y ángulos marcados en cada punto

Estación Punto VT AI VD Cota (∡)

1 BM 1.521 100 0
1 1.351 62
2 1.402 94
3 1.401 112
4 1.391 119
5 1.265 238
2
5 1.332 0
6 1.449 150
7 1.46 195
8 1.455 200
3
8 1.309 0
9 1.3 28
10 1.305 59

15
Tabla 3: Distancias del lugar de las estaciones a los puntos marcados.

Estación Puntos Distancia (m)

1
BM 23.2
1 14.7
2 10.9
3 19.90
4 22.5
5 12.8
2
5 14
6 16.7
7 10
8 31.7
3
8 19
9 9
10 28.8

Tabla 4: Coordenadas UTM de los puntos y cambios de estaciones.

Puntos Coordenadas UTM

E1 625625.46,9252202
BM 625611,9252204
1 625621,9252221
2 625626,9252217
3 625631,9252219
4 625638,9252223
5 625631,9252196
E2 625638,9252181
6 625653,9252176
7 625641,9252175
8 625642,9252150
E3 625655,9252153
9 625653,9252176
10 625661,9252149

16
7 CÁLCULOS Y RESULTADOS OBTENIDOS EN GABINETE

Tabla 5: Cálculos de altura de instrumento y cotas.

𝑨𝑰 = 𝑽𝑻 + 𝑪
𝑪 = 𝑨𝑰 − 𝑽𝑫
AI: Altura de instrumento.
C: cota
VT: Vista atrás.
VD: Vista adelante.

8 POSIBLES APLICACIONES DE LOS RESULTADOS OBTENIDOS.

➢ proyectos de carreteras y canales, especialmente cuando se requiere establecer

pendientes específicas para garantizar el flujo adecuado en el caso de canales
y un drenaje adecuado en el caso de carreteras.
➢ Construcción de obras civiles, ya que permite situar las estructuras y elementos
de acuerdo con elevaciones planas garantizando que la construcción se realice
de manera precisa y que la infraestructura cumpla con los estándares de diseño
y seguridad.
➢ Calcular volúmenes de tierra en proyectos de construcción, excavación y
movimiento de tierras, ya que, permite determinar con precisión las diferencias
de elevación en un área y, a partir de esa información, calcular los volúmenes de
tierra que deben ser excavados o rellenados, lo cual puede ayudar a optimizar
los costos y recursos en un proyecto de construcción.

17
9 CONCLUSIONES.
➢ la determinación de desniveles entre los puntos de la poligonal cerrada
demuestra la capacidad de obtener mediciones precisas de las diferencias de
elevación en el terreno. Esta precisión es fundamental para garantizar que los
proyectos de ingeniería civil, como construcción de carreteras, edificios y otros,
se ejecuten con exactitud y seguridad.
➢ El cálculo riguroso las cotas geométricas a partir de los datos recolectados en el
terreno es un logro esencial. Esto proporciona una base sólida para el diseño y
construcción de estructuras, asegurando que estas se ubiquen a alturas precisas
y coherentes.
➢ La obtención de distancias exactas desde el punto de estación a los puntos de
referencia de la poligonal es esencial para el establecimiento de una red de
control topográfico altamente confiable. Esta precisión garantiza que las
mediciones se encuentren en la escala correcta y que los datos puedan ser
utilizados de manera efectiva en la planificación y el diseño de proyectos.
➢ La aplicación de las coordenadas obtenidas en cada punto de referencia en la
creación de planos topográficos mediante software especializado, como
AutoCAD, asegura la generación de planos detallados y precisos. Estos planos
sirven como valiosas herramientas para la planificación, construcción y gestión
de proyectos de ingeniería civil, proporcionando información crítica para la toma
de decisiones informadas.

10 RECOMENDACIONES.
✓ Es necesario utilizar la mira con el ojo de pollo, para garantizar la verticalidad de
está generando menos margen de error.
✓ Realizar un buen uso y manejo de todos los equipos que se requieren para la
practica de campo.
✓ Trabajar coordinadamente con la cuadrilla de campo con el fin de evitar
equivocaciones en la toma de datos.
✓ La distancia Nivel-mira no debe sobrepasar los 120 metros, es recomendable
trabajar con una distancia máxima de 50 metros.
✓ Se debe tener en cuenta el mantenimiento y respectivo cuidado de todos los
instrumentos, ya que al trascurrir el tiempo se presentan más defectuosas y mal
calibradas.
✓ Estacionar el nivel de ingeniero en un punto donde se pueda visualizar la mayor
cantidad de puntos.

18
11 PLANOS DIBUJADOS EN AUTOCAD.

19
12 BIBLIOGRAFÍA.

Priego De Los Santos, JE. (2015). TOPOGRAFÍA. INSTRUMENTACIÓN Y

OBSERVACIONES TOPOGRÁFICAS. Recuperado de:
http://hdl.handle.net/10251/70608

Mendoza dueñas, Jorge. (2008). TOPOGRAFÍA Y GEODESIA. Recuperado de :

https://canvas.utp.edu.pe/courses/683505/files/193354263?module_item_id=87985981

20
