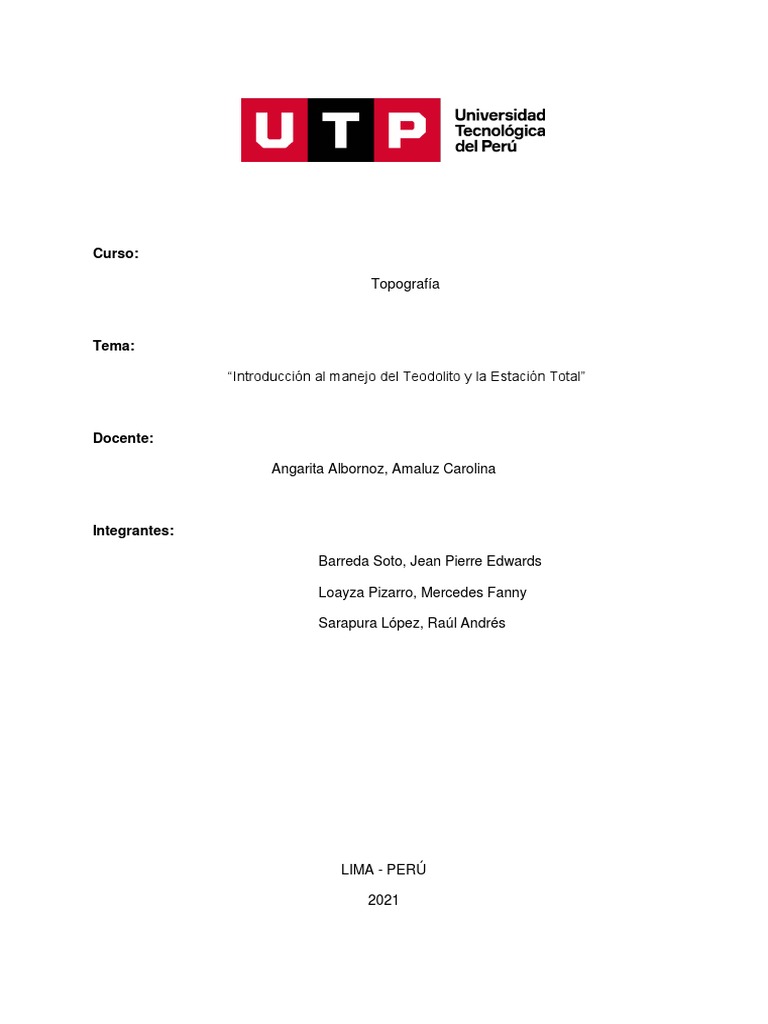

Curso:
Topografía
Tema:
“Introducción al manejo del Teodolito y la Estación Total”
Docente:
Angarita Albornoz, Amaluz Carolina
Integrantes:
Barreda Soto, Jean Pierre Edwards
Loayza Pizarro, Mercedes Fanny
Sarapura López, Raúl Andrés
LIMA - PERÚ
2021
ÍNDICE
1. Introducción
2. Objetivos de la práctica.
2.1. Objetivo General
2.2. Objetivos específicos
3. Ensayos realizados
3.1. Reconocimiento de equipos
3.2. Procedimiento
3.2.1 Conceptos básicos
3.2.2 Nivelación cerrada
3.3.3 Ejercicio de ejemplo
4. Cálculo de resultados obtenidos
5. Análisis y evaluación de resultados
6. Comentarios y conclusiones
7. Referencias Bibliográficas
1. INTRODUCCIÓN
Los levantamientos topográficos son tridimensionales del cual se utilizan técnicas
para establecer un control vertical como horizontal donde se utiliza instrumentos de
medición como son el teodolito y la estación total para obtener datos del terreno.
En este informe abordaremos sobre el manejo del Teodolito y la estación total y las
formas de medición utilizados en la topografía.
En la ingeniería es importante conocer los diversos tipos de levantamientos de
levantamientos (planimétrico, altimétrico, taquimétrico), para ello es necesario
conocer las parte y funciones del teodolito y la estación total, estos instrumentos son
apropiados para medir ángulos horizontales como verticales además permite
calcular las distancias de un punto a otro.
Un levantamiento topográfico en el campo con equipo con son el teodolito y la
estación total han destacado como la mejor opción en cuanto a la precisión, calidad
y eficiencia teniendo como límite el costo económico de estos instrumentos.
2. OBJETIVOS DE LA PRÁCTICA
2.1. Objetivo General:
- Realizar un levantamiento topográfico con ayuda del teodolito y estación total,
poniendo en práctica los métodos aprendidos en clase.
2.2. Objetivos Específicos
- Adquirir el manejo de la estación total y teodolito, conociendo las parte de la
estación total y teodolito
- Procedimiento de estacionamiento y nivelación de los instrumentos (Teodolito
y estación total).
- Lectura de puntos en el terreno.
- Efectuar el cálculo preciso empleando las fórmulas y procedimientos
aprendidos en clase.
- Hallar las coordenadas de los vértices de la poligonal cerrada generada a partir
de un proceso de medición taquimétrica con teodolito.
3. ENSAYOS REALIZADOS
3.1. Reconocimiento de equipos
- ESTACION TOTAL:
Su funcionamiento se apoya en la tecnología electrónica, es un aparato
Electro-óptico. Además, cuenta con programas sencillos que permiten hacer
cálculos de coordenadas en el campo, replanteo de puntos y cálculo de
azimuts y distancias. Gracias a esta herramienta, el proceso de captura,
almacenamiento, cálculo y transmisión de los datos de campo se han facilitado
y el producto final se obtiene con mucha más precisión.
https://www.google.com/search?q=estacion+teodolito&tbm=isch&ved=2ahUKEwiHgL
3J3NnzAhXojZUCHW_9CXsQ2-
cCegQIABAA&oq=estacion&gs_lcp=CgNpbWcQARgAMgcIIxDvAxAnMgcIIxDvAxAn
MgQIABBDMgQIABBDMgQIABBDMgQIABBDMgQIABBDMgQIABBDMgQIABBDMg
QIABBDOgcIABCxAxBDOgUIABCABDoKCCMQ7wMQ6gIQJ1CBwD1Yo9U9YOXoP
WgBcAB4A4ABeYgBuQySAQQxMi40mAEAoAEBqgELZ3dzLXdpei1pbWewAQrAA
QE&sclient=img&ei=6m1wYYfjHeib1sQP7_qn2Ac&bih=657&biw=1366&rlz=1C1CHB
D_esPE782PE782#imgrc=VS5mAdTmuEhegM
- TEODOLITO
Es un instrumento de medición mecánico-óptico que se utiliza para obtener
ángulos verticales y horizontales. Es portátil y manual.
https://www.google.com/search?q=teodolito&tbm=isch&ved=2ahUKEwie1Iey
3NnzAhV2pZUCHY3GDzQQ2cCegQIABAA&oq=teodolito&gslcp=CgNpbWc
QAzIHCAAQsQMQQzIECAAQQzIECAAQQzIECAAQQzIECAAQQzIECAAQ
QzIECAAQQzIECAAQQzIECAAQQzIECAAQQzoHCCMQ7wMQJzoGCAAQ
CBAeUKbrAlim6wJg7OwCaABwAHgAgAFziAHjAZIBAzAuMpgBAKABAaoBC
2d3cy13aXotaW1nwAEB&sclient=img&ei=uW1wYd6TF_bK1sQPjY2_oAM&bi
h=657&biw=1366&rlz=1C1CHBD_esPE782PE782#imgrc=4ko_0Bj-
St6OuM&imgdii=VS5mAdTmuEhegM
- TRÍPODE
Es el soporte del aparato, con tres pies de metal o madera con patas extensibles o
telescópicas. Útiles para aproximar la nivelación del aparato. La plataforma superior
del trípode puede ser plana, convexa en algunos aparatos.
https://www.al-top.com/producto/tripode-de-doble-pinza-para-tri-max-trimble
- JALONES
Son tubos de madera o aluminio, se utilizan para marcar puntos fijos en el
levantamiento de planos topográficos, también para trazar alineaciones, para
determinar las bases y para marcar puntos particulares sobre un terreno. Este
accesorio puede tener entre 2 y 3 metros de longitud.
https://es.wikipedia.org/wiki/Jal%C3%B3n_(topograf%C3%ADa)
3.2. Procedimiento
En este punto tenemos 6 pasos que realizar los cuales a continuación
comenzaremos a desarrollar una breve explicación de cada una.
_ Cálculo y compensación del error de cierre angular.
_ Cálculo de azimuts de los lados de la poligonal.
_ Cálculo de las proyecciones de los lados.
_ Cálculo del error de cierre lineal.
_ Compensación del error lineal.
_ Cálculo de las coordenadas de los vértices
3.2.1. CÁLCULO Y COMPENSACIÓN DEL ERROR DE CIERRE
ANGULAR.
• Una vez establecidos los vértices de la poligonal se procede a medir sus
ángulos internos y las distancias de cada lado. Debido a errores instrumentales
y operacionales no siempre la suma de los ángulos medidos coincide con la
suma geométrica.
El error angular está dado por la diferencia entre el valor medido en campo y
el valor teórico.
Se debe verificar que el error angular sea menor que la tolerancia angular:
Por ejemplo, si el equipo utilizado en la medición angular tiene una precisión
de 20”, se asume que el error repartido en cada vértice es 20”. Por tanto el
error admisible (tolerancia) se considera igual a:
Si e(α) es mayor que la tolerancia se procede a medir nuevamente los ángulos
de la poligonal.
• Si e(α) es menor que la tolerancia se procede al ajuste angular; repartiendo
el error entre todos los ángulos, asumiendo que el error es independiente de
la magnitud del ángulo medido.
2. CÁLCULO DE AZIMUTS DE LOS LADOS DE LA POLIGONAL.
La fórmula a utilizar nos dice que cualquier ángulo azimutal Su I, es igual al
ángulo azimutal anterior + la corrección de ese ángulo interno desde el punto
donde comienza ese lado que estamos hallando el ángulo azimutal
La fórmula:
3. Cálculo de las proyecciones de los lados.
Las proyecciones de los lados de la poligonal se calculan en función de los
azimuts y distancias de los lados, aplicando las siguientes ecuaciones:
De esta manera estaríamos hallando en cierto modo la descomposición de
Este y del Norte, y los resultados nos pueden dar positivas como negativas.
Nos aclara también en que horario se trabajó.
4. CÁLCULO DEL ERROR DE CIERRE LINEAL.
La suma de proyecciones sobre el eje Este-Oeste debe ser igual a cero.
De manera similar la suma de proyecciones sobre el eje Norte-Sur debe ser
igual a cero.
• Pero esto no se cumple debido a los errores instrumentales y operacionales
en la medición de distancias. Por lo tanto se tendrán errores en las
proyecciones Este y Norte:
5. Compensación del error lineal.
Método de la Brújula:
El método asume que:
• Los ángulos y distancias se miden con igual precisión.
• El error ocurre en proporción directa a la distancia• Las proyecciones se
corrigen proporcionalmente a la longitud de los lados.
6. CÁLCULO DE LAS COORDENADAS DE LOS VÉRTICES.
Las coordenadas de los nuevos vértices se determinan sumando a las
coordenadas del vértice anterior las proyecciones corregidas. Es
recomendable trabajar de manera tabulada:
4. CÁLCULO DE RESULTADOS OBTENIDOS
5. ANÁLISIS Y EVALUACIÓN DE RESULTADOS.
A partir de las mediciones en campo se levanta la poligonal que tiene 6 vértices.
Lo primero fue calcular el error angular, dado la fórmula planteada en clase es la sumatoria
de los ángulos internos que se le debe restar el teórico “180” multiplicado por el número de
vértices 6 menos 2 esto como resultado nos da 720° resolviendo esta fórmula se obtiene el
azimut que es 3”.
Para la compensación para cada ángulo medido se coloca el error angular con el signo
contrario -3” dada la fórmula nos indica que el error angular se divide por los vértices dando
como resultados -0.5.
Para la correcciones de los ángulos empezamos con el ángulo A le restamos la
compensación -0.5 y de igual manera con los demás ángulos de ahí seguimos con el Azimut,
se suma el primer ángulo azimut con el ángulo corregido le restamos 180 ya que la sumatoria
es mayor a 180 y de la misma manera con los otros ángulos azimutales. Luego se halla la
proyecciones N y E. Después de hallar las proyecciones se hace la sumatoria de todas las
proyecciones en todos los lineamientos Norte y Este nos N=0.94 y E=-0.76.
Al final hallamos el área poligonal cerrada, utilizando una matriz, donde colocamos los nortes
de todos los puntos obtenidos, así como el este en la otra columna para resolver esta matriz
primero se halla las diagonales a la derecha y luego las diagonales de la izquierda. Al final
igualamos la resta del total de diagonales, que sería = 5465654.259 - 5499502.146 entre 2,
dándonos como resultado el área, que en este caso fue 16923.94 m².
6. COMENTARIOS Y CONCLUSIONES :
- El uso y manejo del teodolito y como del nivel de ingeniero son importantes
para realizar el levantamiento topográfico con medidas exactas.
- Para nivelar de manera adecuada, es necesario que el trípode se encuentre
de manera más horizontal posible.
- Para poder realizar una medición y evitar errores instrumentales, se debe
tomar en cuenta la nivelación del trípode, ya que es aquel que da el soporte
al nivel de ingeniero o al teodolito.
- Para evitar errores personales, se toma en cuenta la alineación de las burbujas
de los niveles, las cuales deben estar perfectamente centradas.
- El mal manejo de los equipos e instrumentos de trabajo de campo nos conduce
a obtener errores en la medición.
- Para utilizar correctamente los instrumentos topográficos es necesario conocer
sus partes, objetivo y su finalidad, ya que por desconocimiento, se puede
cometer errores en la medición e inclusive la manipulación que dañe al equipo.
- Ubicar al equipo en un lugar que carezca de obstáculos, lo cual dificulta la
medición.
- Antes de utilizar los instrumentos asegúrese de que se encuentre en
condiciones óptimas.
7. REFERENCIAS BIBLIOGRÁFICAS
https://www.istockphoto.com/es/search/2/image?phrase=teodolito
https://geodesical.com/tiendas/paraguay/estaciones-totales-medicion-sin-
prisma-reflectorless/100092-Estacion-Total-TOPCON-ES-102.html
http://blog.disefoto.es/wordpress/el-tripode-por-partes/
https://es.wikipedia.org/wiki/Jal%C3%B3n_(topograf%C3%ADa)
https://pdfcoffee.com/informe-de-teodolito-5-pdf-free.html
https://docplayer.es/30426054-Practica-introductoria-manejo-y-uso-del-
teodolito.html
https://es.slideshare.net/franklinquispeccoa1/informe-3-manejo-y-uso-de-un-
teodolito
https://www.studocu.com/pe/document/universidad-nacional-pedro-ruiz-
gallo/topografia-i/informe-estacion-total-cachay/7877942
