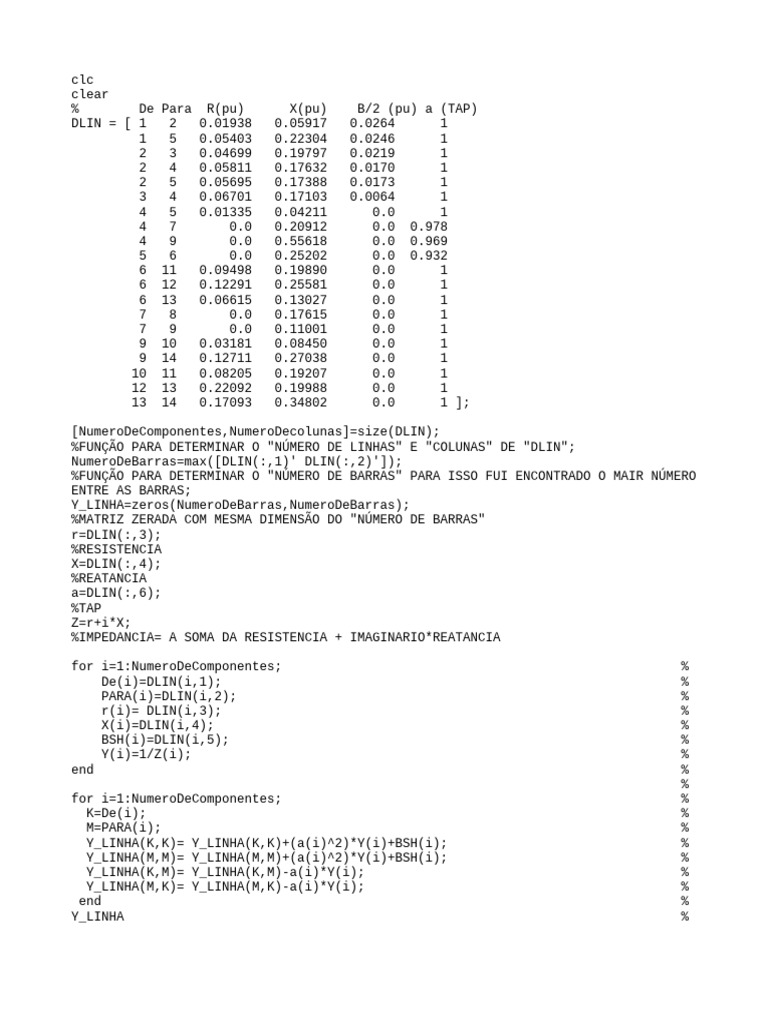

    clc

    clear
    % De Para R(pu) X(pu) B/2 (pu) a (TAP)
    DLIN = [ 1 2 0.01938 0.05917 0.0264 1
    1 5 0.05403 0.22304 0.0246 1
    2 3 0.04699 0.19797 0.0219 1
    2 4 0.05811 0.17632 0.0170 1
    2 5 0.05695 0.17388 0.0173 1
    3 4 0.06701 0.17103 0.0064 1
    4 5 0.01335 0.04211 0.0 1
    4 7 0.0 0.20912 0.0 0.978
    4 9 0.0 0.55618 0.0 0.969
    5 6 0.0 0.25202 0.0 0.932
    6 11 0.09498 0.19890 0.0 1
    6 12 0.12291 0.25581 0.0 1
    6 13 0.06615 0.13027 0.0 1
    7 8 0.0 0.17615 0.0 1
    7 9 0.0 0.11001 0.0 1
    9 10 0.03181 0.08450 0.0 1
    9 14 0.12711 0.27038 0.0 1
    10 11 0.08205 0.19207 0.0 1
    12 13 0.22092 0.19988 0.0 1
    13 14 0.17093 0.34802 0.0 1 ];

    [NumeroDeComponentes,NumeroDecolunas]=size(DLIN);
    %FUNÇÃO PARA DETERMINAR O "NÚMERO DE LINHAS" E "COLUNAS" DE "DLIN";
    NumeroDeBarras=max([DLIN(:,1)' DLIN(:,2)']);
    %FUNÇÃO PARA DETERMINAR O "NÚMERO DE BARRAS" PARA ISSO FUI ENCONTRADO O MAIR NÚMERO
    ENTRE AS BARRAS;
    Y_LINHA=zeros(NumeroDeBarras,NumeroDeBarras);
    %MATRIZ ZERADA COM MESMA DIMENSÃO DO "NÚMERO DE BARRAS"
    r=DLIN(:,3);
    %RESISTENCIA
    X=DLIN(:,4);
    %REATANCIA
    a=DLIN(:,6);
    %TAP
    Z=r+i*X;
    %IMPEDANCIA= A SOMA DA RESISTENCIA + IMAGINARIO*REATANCIA

    for i=1:NumeroDeComponentes; %
    De(i)=DLIN(i,1); %
    PARA(i)=DLIN(i,2); %
    r(i)= DLIN(i,3); %
    X(i)=DLIN(i,4); %
    BSH(i)=DLIN(i,5); %
    Y(i)=1/Z(i); %
    end %
    %
    for i=1:NumeroDeComponentes; %
    K=De(i); %
    M=PARA(i); %
    Y_LINHA(K,K)= Y_LINHA(K,K)+(a(i)^2)*Y(i)+BSH(i); %
    Y_LINHA(M,M)= Y_LINHA(M,M)+(a(i)^2)*Y(i)+BSH(i); %
    Y_LINHA(K,M)= Y_LINHA(K,M)-a(i)*Y(i); %
    Y_LINHA(M,K)= Y_LINHA(M,K)-a(i)*Y(i); %
    end %
    Y_LINHA %
    xxxxxxxxxxxxxxxxxxxxxx
    싰꭬Y_LINHA =

    Columns 1 through 11:

    6.0760 - 19.4981i -4.9991 + 15.2631i 0 + 0i 0 +


    0i -1.0259 + 4.2350i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i
    -4.9991 + 15.2631i 9.6039 - 30.3547i -1.1350 + 4.7819i -1.6860 +
    5.1158i -1.7011 + 5.1939i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i
    0 + 0i -1.1350 + 4.7819i 3.1493 - 9.8507i -1.9860 +
    5.0688i 0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i
    0 + 0i -1.6860 + 5.1158i -1.9860 + 5.0688i 10.5364 -
    38.0253i -6.8410 + 21.5786i 0 + 0i 0 + 4.6767i 0 +
    0i 0 + 1.7422i 0 + 0i 0 + 0i
    -1.0259 + 4.2350i -1.7011 + 5.1939i 0 + 0i -6.8410 +
    21.5786i 9.6099 - 34.4541i 0 + 3.6981i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 3.6981i 6.5799 - 16.8194i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i -1.9550 + 4.0941i
    0 + 0i 0 + 0i 0 + 0i 0 +
    4.6767i 0 + 0i 0 + 0i 0 - 19.3409i 0 +
    5.6770i 0 + 9.0901i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 5.6770i 0 -
    5.6770i 0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i 0 +
    1.7422i 0 + 0i 0 + 0i 0 + 9.0901i 0 +
    0i 5.3261 - 24.1728i -3.9020 + 10.3654i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i 0 +
    0i -3.9020 + 10.3654i 5.7829 - 14.7683i -1.8809 + 4.4029i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i -1.9550 + 4.0941i 0 + 0i 0 +
    0i 0 + 0i -1.8809 + 4.4029i 3.8359 - 8.4970i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i -1.5260 + 3.1760i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i -3.0989 + 6.1028i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i 0 +
    0i 0 + 0i 0 + 0i 0 + 0i 0 +
    0i -1.4240 + 3.0291i 0 + 0i 0 + 0i

    Columns 12 through 14:

    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    -1.5260 + 3.1760i -3.0989 + 6.1028i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i -1.4240 + 3.0291i
    0 + 0i 0 + 0i 0 + 0i
    0 + 0i 0 + 0i 0 + 0i
    4.0150 - 5.4279i -2.4890 + 2.2520i 0 + 0i
    -2.4890 + 2.2520i 6.7249 - 10.6697i -1.1370 + 2.3150i
    0 + 0i -1.1370 + 2.3150i 2.5610 - 5.3440i
