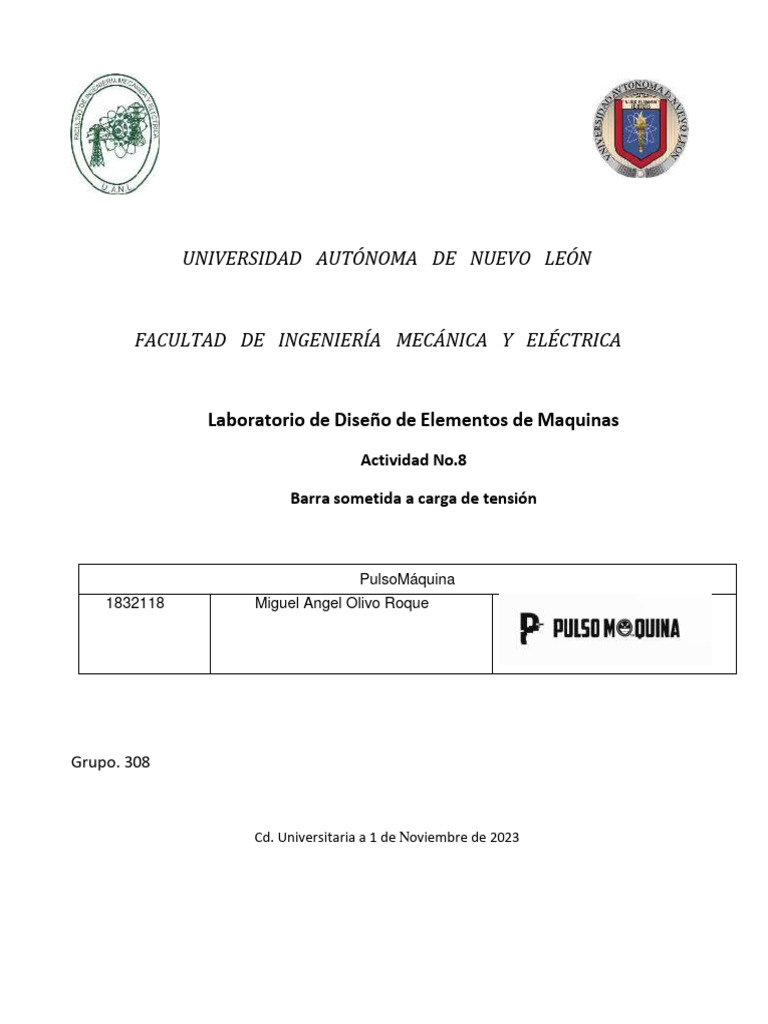

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

Laboratorio de Diseño de Elementos de Maquinas

Actividad No.8

Barra sometida a carga de tensión

PulsoMáquina
1832118 Miguel Angel Olivo Roque

Grupo. 308

Cd. Universitaria a 1 de Noviembre de 2023

 Barra sometida a carga de tensión

1. Introducción
En esta práctica se utilizará el módulo de simulación del software SolidWorks para poder realizar un
estudio de compresión a una probeta, seleccionando un acero (en este caso acero AISI 1020) como el
material de prueba, y obteniendo el factor de seguridad de dicha probeta, considerando la fuerza
determinada por esta práctica.

El factor de seguridad es un factor que relaciona los esfuerzos a los que una pieza es sometida con los
esfuerzos de cedencia o ruptura del material del que está hecho dicha pieza. Con este factor se puede
encontrar si una pieza es segura o no al momento de aplicarle las cargas que requiere soportar, y, por lo
tanto, en diseño mecánico asistido por computadora, es una valiosa herramienta poder calcular este factor
sin tener que manufacturar una pieza físicamente.
2. Procedimiento
Realización de pieza
1. Creación de nuevo archivo

Archivo → Nuevo →Pieza →Aceptar

2. Selección de plano

Plano alzado→ croquis→ aceptar

3. Realización de solido

Croquis→ línea→ dibujar perfil geométrico→ línea constructiva→ dibujar línea desde el
origen hacia arriba o hacia abajo

4. Acotar figura

Croquis→ Cota inteligente→ acotar circulo dibujado

5. Redondear

Pestaña de croquis→ redondeo de croquis→ seleccionar las líneas tangentes al arco

deseado

6. Revolucionar solido

Pestaña de operaciones→ revolución de saliente/base→ seleccionar 360°→ aceptar

7. Grabado de nombre

Seleccionar cara en donde se grabará el nombre → croquis → vista normal A → Línea→

línea constructiva→ texto→ seleccionar línea constructiva→ colocar texto→ aceptar

8. Profundidad de nombre

Pestaña de operaciones→ extruir corte→ dar dimensión de corte (1mm) → aceptar

9. Guardar pieza

Archivo→ guardar como→ indicar nombre→ seleccionar carpeta en donde se guardará la

pieza→ aceptar

Simulación de ensayo de tensión

10. Activación de complemento SolidWorks simulation

Pestaña complementos de SolidWorks→ SolidWorks simulation

11. Crear estudio de simulación

Pestaña simulation→ Asesor de estudios→ nuevo estudio

12. Seleccionar tipo de estudio

Estudio estático→ darle nombre de: Estudio de tensión

13. Determinar material

Aplicar material→ Seleccionar cobre→ aplicar→ cerrar

14. Definir de donde estará sujeta la pieza

Asesor de sujeciones→ Geometría fija→ Seleccionar cara superior de la pieza→ aceptar

15. Seleccionar carga de tensión

Asesor de cargas externas→ fuerza→ Seleccionar cara de la pieza→ seleccionar unidades

a utilizar→ Poner valor de fuerza→ aceptar

16. Mallar pieza

Ejecutar este estudio→ Crear malla→ mover hasta donde diga fino→ aceptar

17. Obtener resultados de simulación

Ejecutar este estudio

18. Obtener estudio de tensión

Dar doble clic en la opción que dice Tensiones 1

19. Obtener estudio de factor de seguridad

Desglosar herramienta de asesor de resultados→ nuevo trazado→ factor de seguridad→

seleccionar opción automática→ seleccionar opción de tensión normal max→ continuar→
seleccionar unidades a utilizar→ establecer límite de tensión en limite elástico→
continuar→ seleccionar distribución del factor de seguridad→ aceptar
3 Pieza Modelada
4 Conclusiones
El objetivo principal del análisis estático de una barra sometida a carga de tensión es garantizar que la
estructura pueda soportar las fuerzas de tracción sin experimentar deformaciones excesivas o fallas
estructurales. Esto implica dimensionar adecuadamente los elementos y seleccionar materiales con
propiedades mecánicas adecuadas para resistir las tensiones esperadas.

5 Referencias
 White, Glen. Introducción al análisis de vibraciones. Azima DLI. 1990-2010.
 http://www.solidworks.es/sw/products/simulation/frequency-analysis.htm
 Manual de laboratorio
