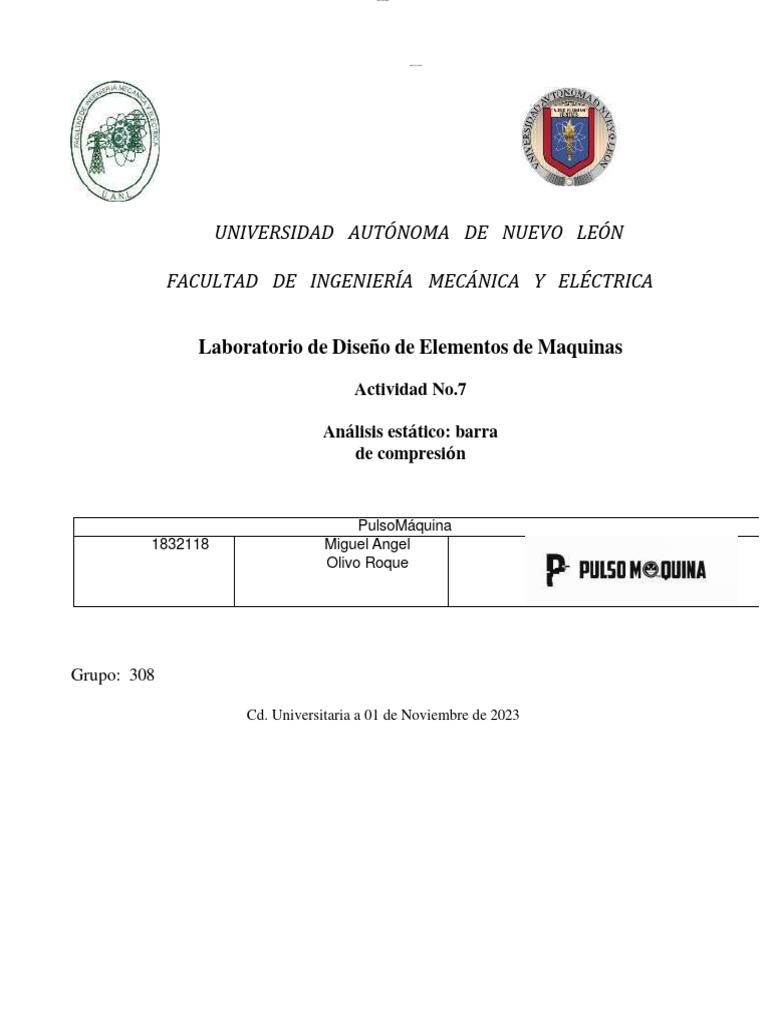

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

Laboratorio de Diseño de Elementos de Maquinas

Actividad No.7

Análisis estático: barra

de compresión

PulsoMáquina
1832118 Miguel Angel
Olivo Roque

Grupo: 308

Cd. Universitaria a 01 de Noviembre de 2023

 lOMoAR cPSD| 30469200

Análisis estático: barra a compresión

1. Introducción
En esta práctica se utilizará el módulo de simulación del software SolidWorks para poder realizar un
estudio de compresión a una probeta, seleccionando un acero (en este caso acero AISI 1020) como el
material de prueba, y obteniendo el factor de seguridad de dicha probeta, considerando la fuerza
determinada por esta práctica.

El factor de seguridad es un factor que relaciona los esfuerzos a los que una pieza es sometida con los
esfuerzos de cedencia o ruptura del material del que está hecho dicha pieza. Con este factor se puede
encontrar si una pieza es segura o no al momento de aplicarle las cargas que requiere soportar, y, por lo
tanto, en diseño mecánico asistido por computadora, es una valiosa herramienta poder calcular este factor
sin tener que manufacturar una pieza físicamente.

La pieza para utilizar será un solido con las siguientes medidas

Diámetro del círculo: 2 in

Longitud de extrusión: 2 in
 lOMoAR cPSD| 30469200

2. Procedimiento
Realización de pieza
1. Creación de nuevo archivo

Archivo → Nuevo →Pieza →Aceptar

2. Selección de plano

Plano alzado→ croquis→ aceptar

3. Realización de solido

Croquis→ circulo→ realizar circulo con centro en el origen del plano

4. Acotar figura

Croquis→ Cota inteligente→ acotar circulo dibujado

5. Extrusión

Pestaña de operaciones→ extruir saliente base→ aceptar

6. Grabado de nombre

Seleccionar cara en donde se grabará el nombre → croquis → vista normal A → Línea→

línea constructiva→ texto→ seleccionar línea constructiva→ colocar texto→ aceptar

7. Profundidad de nombre

Pestaña de operaciones→ extruir corte→ dar dimensión de corte (1mm) → aceptar

8. Guardar pieza

Archivo→ guardar como→ indicar nombre→ seleccionar carpeta en donde se guardará la

pieza→ aceptar

Simulación de ensayo de compresión

9. Activación de complemento SolidWorks simulation

Pestaña complementos de SolidWorks→ SolidWorks simulation

10. Crear estudio de simulación

Pestaña simulation→ Asesor de estudios→ nuevo estudio

11. Seleccionar tipo de estudio

Estudio estático→ darle nombre de: Estudio de compresión

 lOMoAR cPSD| 30469200

12. Determinar material

Aplicar material→ Seleccionar AISI 1020→ aplicar→ cerrar

13. Definir de donde estará sujeta la pieza

Asesor de sujeciones→ Geometría fija→ Seleccionar cara superior de la pieza→ aceptar

14. Seleccionar carga de compresión

Asesor de cargas externas→ fuerza→ Seleccionar cara de la pieza→ seleccionar unidades

a utilizar→ Poner valor de fuerza→ aceptar

15. Mallar pieza

Ejecutar este estudio→ Crear malla→ mover hasta donde diga fino→ aceptar

16. Obtener resultados de simulación

Ejecutar este estudio

17. Obtener estudio de compresión

Dar doble clic en la opción que dice Tensiones 1

18. Obtener estudio de factor de seguridad

Desglosar herramienta de asesor de resultados→ nuevo trazado→ factor de seguridad→

seleccionar opción automática→ seleccionar opción de tensión normal max→ continuar→
seleccionar unidades a utilizar→ establecer límite de tensión en limite elástico→
continuar→ seleccionar distribución del factor de seguridad→ aceptar
 lOMoAR cPSD| 30469200

3 Pieza Modelada
lOMoAR cPSD| 30469200
 lOMoAR cPSD| 30469200

4 Conclusiones
Al llevar a cabo el análisis estático de una barra a compresión, se deben considerar varios factores, como
las propiedades físicas y geométricas del material de la barra, las condiciones de apoyo y las cargas
aplicadas. Es esencial evaluar si la barra es capaz de resistir las fuerzas compresivas sin experimentar
deformaciones excesivas o fallas estructurales.

5 Referencias
 White, Glen. Introducción al análisis de vibraciones. Azima DLI. 1990-2010.
 http://www.solidworks.es/sw/products/simulation/frequency-analysis.htm
 Manual de laboratorio
