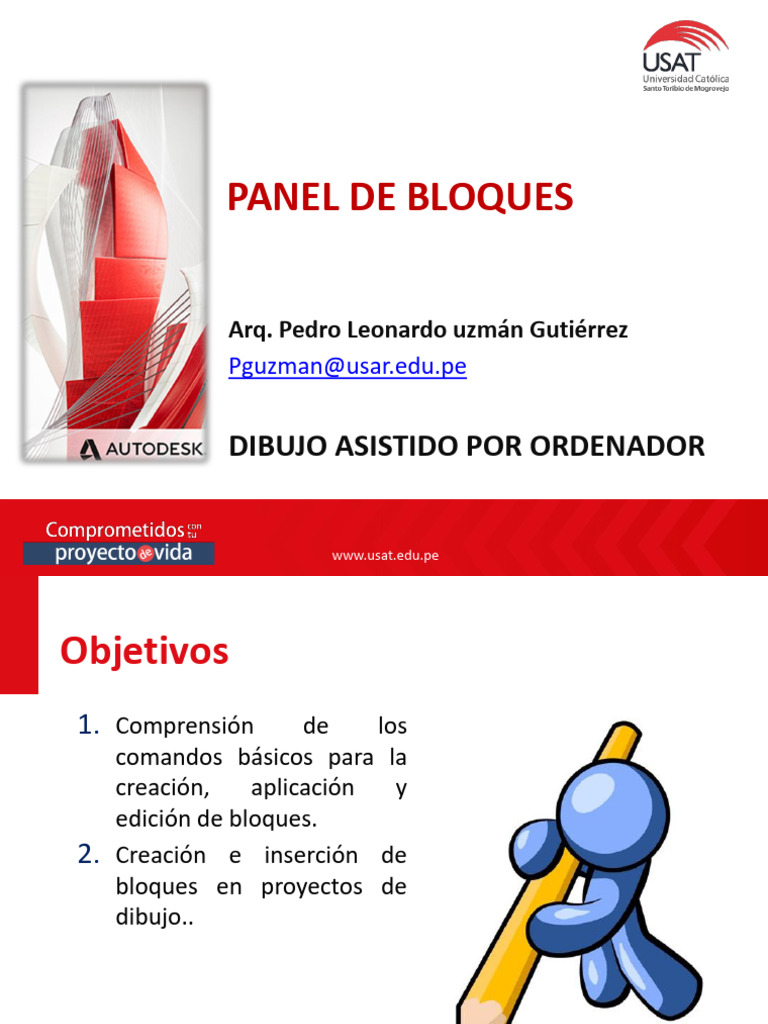

PANEL DE BLOQUES

Arq. Pedro Leonardo uzmán Gutiérrez

Pguzman@usar.edu.pe

DIBUJO ASISTIDO POR ORDENADOR

www.usat.edu.pe
www.usat.edu.pe
 Objetivos
1. Comprensión de los
comandos básicos para la
creación, aplicación y
edición de bloques.
2. Creación e inserción de
bloques en proyectos de
dibujo..

2 www.usat.edu.pe
 Contenido:
Panel de Bloques
1. Administrador de bloques.
2. Creación de bloques.
3. Inserción de bloques.
4. Edición de bloques.
5. Exportación de bloques.

3 www.usat.edu.pe
 PANEL DE BLOQUES

4 www.usat.edu.pe
 Bloques: BLOCK
Bloque interno

Crea una definición

de bloque de los
objetos
seleccionados.
Se muestra el
cuadro de diálogo
Definición de bloque
. Si introduce -MOD
en la solicitud de
comando, se
muestran las
opciones . Se crea
una definición de
bloque mediante la
selección de objetos
, especificando un
punto de inserción ,
y dándole un
nombre.

5 www.usat.edu.pe
 Cuadro de diálogo de Definición de Bloques
Define y nombra un bloque.

6 www.usat.edu.pe
 Lista de opciones
Se muestran las siguientes opciones.

Nombre Nombres del bloque -

Name
El nombre puede tener hasta
255 caracteres y puede incluir
letras , números, espacios en
blanco, y cualquier carácter
especial no utilizado por el
sistema operativo o el programa
para otros fines. El nombre del
bloque y la definición se
guardan en el
Vista previa - Preview
Si se selecciona un bloque
existente en Nombre, muestra
una vista previa
Punto base - Specify On-Screen
Especifica un punto de base de inserción para el bloque. El valor predeterminado es
0,0,0 . Especificar en pantalla Le pide que especifique el punto base cuando el cuadro
de diálogo se cierra . Escoja Inserción Base Point Temporalmente se cierra el cuadro
de diálogo para que pueda especificar un punto base de inserción en el dibujo actual .

7 www.usat.edu.pe
 Objetos - Objects
Especifica los objetos para incluir en el nuevo bloque y si se debe mantener o eliminar
. los objetos seleccionados o convertirlos a una instancia de bloque después de crear
el bloque.
Especificar en pantalla – Specify On-Screen
Le pide que especifique los objetos cuando el cuadro de diálogo se cierra .
Seleccionar objetos - Select Objects
Cierra el cuadro de diálogo Definición de bloque temporal mientras selecciona los
objetos para el bloque. Cuando termine de seleccionar objetos , pulse Intro para
volver al cuadro de diálogo .
Quick Select Muestra el cuadro de diálogo Selección rápida , que define un conjunto
de selección .
Conserve - Retain
Retiene los objetos seleccionados como objetos distintos en el dibujo después de
crear el bloque.
Convertir al Bloque - Convert to Block
Convierte los objetos seleccionados a una instancia de bloque en el dibujo después
de crear el bloque.
Borrar Delete
Elimina los objetos seleccionados en el dibujo después de crear el bloque.
Objetos seleccionados - Objects Selected
Muestra el número de objetos seleccionados

8 www.usat.edu.pe
 Comportamiento - Behavior
Especifica el comportamiento del bloque .
Anotativo Annotative
Especifica que el bloque es anotativo .
Partido Bloque Orientación a Diseño - Match Block Orientation to Layout
Especifica que la orientación de las referencias a bloque en ventanas gráficas del
espacio papel coincide con la orientación de la disposición. Esta opción no está
disponible si la opción Anotativo se borra .
Escala uniformemente - Scale Uniformly
Especifica si se evita la referencia a bloque de ser no uniforme a escala.
Permitir Exploding - Allow Exploding
Especifica si la referencia a bloque puede explotó.

9 www.usat.edu.pe
 Ajustes - Settings
Especifica la configuración para el bloque.
Unidad de bloque - Block Unit
Especifica las unidades de inserción de la referencia a bloque .
Hipervínculo - Hyperlink
Abre el cuadro de diálogo Insertar hipervínculo, que se puede utilizar para asociar un
hipervínculo con la definición de bloque .
Descripción - Description
Especifica la descripción de texto del bloque
Abrir en Editor de bloques - Open in Block Editor
Abre la definición de bloque actual en el Editor de bloques al hacer clic en Aceptar.

10 www.usat.edu.pe
 Para definir un nuevo Bloque (Block Editor)
1.Click Home tab Block panel Create.
2.In the Edit Block Definition dialog box, enter a name for the new block definition. Click OK.
3.Click Block Editor tab Open/Save panel Save Block.
Nota Esto ahorra la definición de bloque , incluso si no se ha añadido ningún objeto en el
área de dibujo del Editor de bloques
4.Click Close Block Editor.
Bloquear Propiedades del objeto de referencia Block Object Properties Reference
Los objetos en un bloque se pueden
configurar para conservar sus If you want objects in a Create objects on these Create objects with these
block to layers properties
propiedades originales o heredar
Retain original Any but 0 (zero) Any but ByBlock or
propiedades de dibujo de destino. Color , properties ByLayer
tipo de línea , grosor de línea y
propiedades de los objetos en un bloque Inherit properties from 0 (zero) ByLayer
se tratan tres maneras cuando se inserta the current layer

una referencia a bloque . Las propiedades

de los objetos originales afectan si Inherit individual Any ByBlock
conservan sus valores originales o properties first, then
layer properties
heredan la configuración de la capa de
dibujo o inserción . Las siguientes pautas
para la visualización de propiedades de
los bloques también afectan a los
componentes de los bloques anidados.

11 www.usat.edu.pe
 Para definir un bloque para el dibujo actual

1.Create the objects you want to use in the block definition.

2.Click Insert tab Block Definition panel Create Block.
3.In the Block Definition dialog box, enter a block name in the Name box.
4.Under Objects, select Convert to Block.

Nota Si Elimina está seleccionada, los objetos originales se borran de dibujo cuando se
creó el bloque. Si es necesario , puede utilizar OOPS para restaurarlos

5.Under Base Point and Objects, make sure Specify On-screen is not selected.
6.Select Objects.
7.Use your pointing device to select the objects to be included in the block definition.
Press Enter to complete object selection.
8.In the Block Definition dialog box under Base Point, specify the block insertion point
using one of these methods.
•Click Pick Point to specify a point using the pointing device.
•Enter the X,Y,Z coordinate values of the point.
9.In the Description box, enter a description for the block definition. This description is
displayed in DesignCenter™ (ADCENTER).
10.Click OK.

El bloque se define en el dibujo actual y se puede insertar en cualquier momento

.
12 www.usat.edu.pe
 Para crear un dibujo de biblioteca de bloques
1.Comienza un nuevo dibujo y definir la cantidad de casillas que
desee incluir. Guarde el dibujo con un nombre apropiado para
una biblioteca drawing.
2. Los Bloques se pueden insertar en cualquier dibujo utilizando
DesignCenter ( ADCENTER )

.
13 www.usat.edu.pe
 Conclusiones

1. A través de la presente sesión

se ha logrado que el alumno
comprensa los pasos para la
creación y edición de bloques.
2. Así mismo, se ha logrado que
el alumno pueda tener un
control básico formas de
inserción de bloques en
proyectos de dibujo.

14 www.usat.edu.pe
 Referencias
Autodesk, Autodesk Latinoamérica, Manual de Usuario
http://images.autodesk.com/adsk/files/autocad_aca_user_guide_
spanish.pdf

Tutoriales Online
1. Panel de Bloques
https://www.youtube.com/watch?v=vyxVWxa1Azw
https://www.youtube.com/watch?v=snRndCmO7us
https://www.youtube.com/watch?v=QCyCDqPOYt8

15 www.usat.edu.pe
