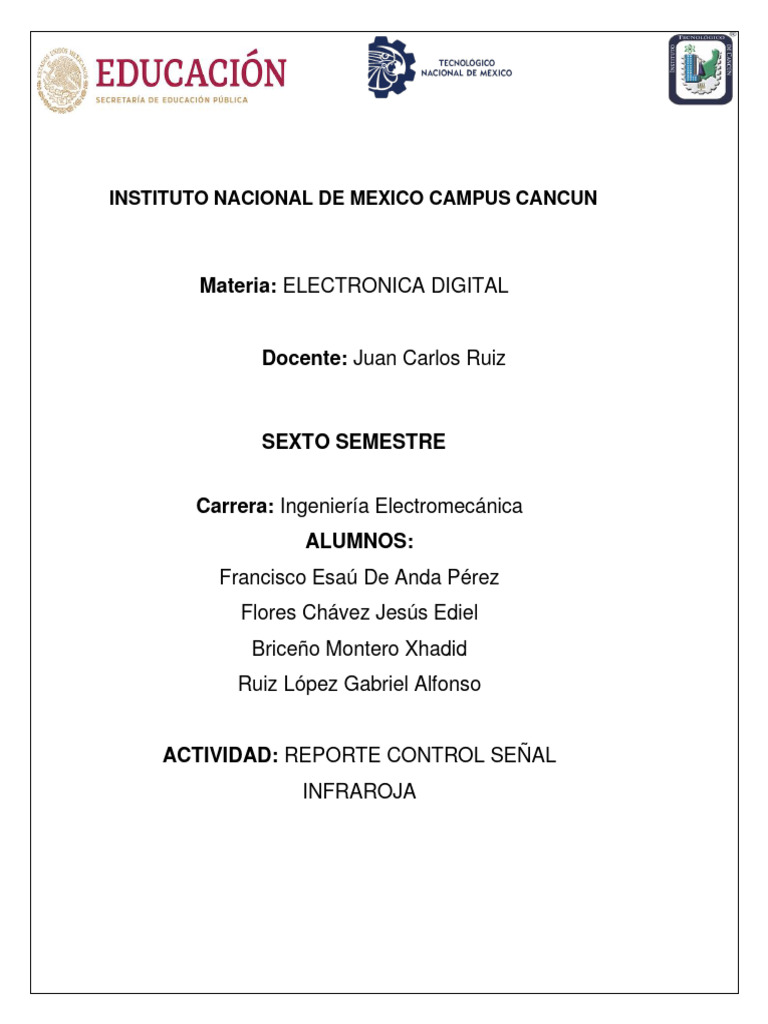

INSTITUTO NACIONAL DE MEXICO CAMPUS CANCUN

Materia: ELECTRONICA DIGITAL

Docente: Juan Carlos Ruiz

SEXTO SEMESTRE

Carrera: Ingeniería Electromecánica


ALUMNOS:
Francisco Esaú De Anda Pérez
Flores Chávez Jesús Ediel
Briceño Montero Xhadid
Ruiz López Gabriel Alfonso

ACTIVIDAD: REPORTE CONTROL SEÑAL


INFRAROJA
INTRODUCCION
En la era actual, el uso de dispositivos de control remoto ha adquirido una
presencia cada vez más prominente en nuestra vida cotidiana. Estos ingeniosos
dispositivos nos brindan la comodidad de operar una variedad de dispositivos
electrónicos de forma remota. En este contexto, el propósito de este proyecto es
desarrollar un circuito que permita encender de manera inalámbrica un foco tipo
vela mediante el uso de un control remoto.
El circuito diseñado empleará un receptor de infrarrojos para captar las señales
transmitidas por el control remoto. En particular, el sensor receptor de infrarrojos
1838B será utilizado para detectar las señales infrarrojas moduladas que
provienen del control remoto.
Una vez que el receptor de infrarrojos reciba la señal del control remoto, ésta será
enviada a un circuito de decodificación. Aquí es donde entra en juego el contador
4017, el cual posee la capacidad de recibir y contar pulsos de entrada. Cada vez
que se detecte una señal válida procedente del control remoto, el contador
incrementará su valor.
El transistor BC327 cumplirá la función de un interruptor electrónico controlado por
el contador. Cuando el contador detecte que el botón de encendido del control
remoto ha sido presionado, enviará una señal para activar el transistor. Esto
permitirá que la corriente fluya desde la fuente de alimentación a través del
transistor hacia el módulo de relé JQC-3FF-S-Z.
El módulo de relé JQC-3FF-S-Z funcionará como un interruptor controlado por
corriente. Una vez que el relé se active, cerrará un circuito eléctrico independiente,
lo que permitirá que la corriente fluya hacia el foco tipo vela y lo encienda, creando
así una atmósfera acogedora y agradable.
MATERIALES

• 1 protoboard

• Contador 40ls17

• 1 resistencia de 220 Ω

• 1 resistencia de 2.2 kΩ

• Cables UTP para protoboard

• 1 capacitor de 100 𝜇Ω

• 1 fuente de 5 V

• Transistor Bc327

• Portalámpara

• Foco tipo vela

• Modulo relevador JQC-3FF-S-Z

• Sensor receptor de infrarrojos 1838b

• Clavija

• Control remoto
MARCO TEORICO

Protoboard:
permite conectar fácilmente componentes electrónicos entre sí, sin necesidad de
realizar una soldadura.

Contador 74LS93:
contador ascendente construido con cuatro JK flip-flops. El CP1 y Q0 forman un
contador mod-2 utilizando un solo flip-flop y el CP0 con Q1, Q2 y Q3 con tres flip-
flops forma el contador mod-8. El IC se usa comúnmente combinando mod-2 y
mod-8 para formar un contador ascendente mod-16.

Transistor BC327:
El transistor BC327 es un transistor bipolar de unión (BJT) de propósito general.
Puede ser utilizado como un interruptor electrónico o para amplificar señales
eléctricas. Su configuración y características eléctricas específicas pueden variar
según la aplicación.
Compuertas NOT 74LS04:
El 74LS04 es un circuito integrado de compuerta NOT de seis entradas. Una
compuerta NOT, también conocida como inversor, tiene una sola entrada y una
salida. La salida de una compuerta NOT es el inverso de la entrada. Si la entrada
es 1, la salida será 0.

Led:
Las luces LED son energéticamente eficientes porque irradian muy poco calor, de
modo que requieren mucha menos energía para emitir la misma cantidad de luz
respecto a sus equivalentes convencionales.

Resistencias:
La resistencia es una medida de la oposición al flujo de corriente en un circuito
eléctrico. La resistencia se mide en ohmios, que se simbolizan con la letra griega
omega (Ω).
Capacitores:
Un capacitor es un dispositivo que almacena energía dentro de un campo
eléctrico. Esto se logra al tener dos conductores eléctricos cargados
opuestamente separados por materiales dieléctricos.

Cables UTP:
Los cables UTP se utilizan para la creación de redes, señales de voz, audio,
videos o de datos. UTP, acrónimo inglés de Unshielded Twister Pair, o par
trenzado sin apantallar, es un tipo de cable que se utiliza en las
telecomunicaciones y redes informáticas.

Modulo relevador JQC-3FF-S-Z: Un módulo relevador es un dispositivo que


permite controlar cargas eléctricas de mayor potencia utilizando una señal de baja
potencia. El módulo relevador JQC-3FF-S-Z es un ejemplo de un módulo relevador de
5 V, que puede utilizarse para controlar dispositivos como motores, luces o
electrodomésticos.
Sensor receptor de infrarrojos 1838B: Es un dispositivo utilizado para detectar y
recibir señales infrarrojas en el rango de longitud de onda de 940 nm. Este tipo de
sensor es ampliamente utilizado en aplicaciones de control remoto, como en
televisores, aires acondicionados, equipos de audio, entre otros.

DESARROLLO
1.- Buscamos el diagrama de conexiones y el datasheet de los siguientes
componentes:
2.- Una vez teniendo todo, conectamos de manera física los materiales ya
mencionados en el protoboard para armar el circuito realizamos el diagrama de
conexiones.

3.-Realizamos el diagrama de conexión de este circuito, pero ahora en físico.


5. finalmente juntamos el multiplexor con el demultiplexor y obtuvimos los siguientes
resultados:
Comprobamos si la conexión es exitosa conectándolo a una fuente de
alimentación de 5 V y probamos que prenda el LED.
REULTADOS

Los resultados obtenidos con esta práctica fueron los siguientes:


1. Encendido remoto del foco tipo vela: Se logra encender el foco tipo vela de
manera remota utilizando el control remoto. Al presionar el botón de
encendido en el control remoto, el circuito detecta la señal, activa el
transistor y cierra el circuito del relé, permitiendo que la corriente fluya hacia
el foco y lo encienda.
2. Control de iluminación a distancia: Se consigue controlar la iluminación del
foco tipo vela desde una ubicación remota, lo que proporciona comodidad y
conveniencia al usuario. No es necesario acercarse físicamente al foco para
encenderlo o apagarlo, ya que se puede hacer mediante el control remoto.
3. Estabilidad en el encendido: El circuito está diseñado para asegurar un
encendido estable y confiable del foco tipo vela. La detección precisa de las
señales infrarrojas, la activación adecuada del transistor y el funcionamiento
correcto del relé contribuyen a un encendido sin problemas del foco.

Estos resultados cumplen el objetivo de proporcionar una solución práctica y


conveniente para controlar la iluminación del foco tipo vela de manera remota.
CONCLUSION
Este proyecto ha proporcionado una solución práctica y eficiente para encender un
foco tipo vela de forma remota utilizando un control remoto. Los resultados obtenidos
demuestran que es posible controlar la iluminación de manera conveniente y
confiable, brindando una experiencia mejorada al usuario. Este proyecto abre el
camino para futuras aplicaciones y mejoras en el control remoto de dispositivos
eléctricos.
